自动转换开关电器的介绍和应用

ATSE广泛应用于医院、银行、发电厂、化工、冶金、机场、码头、办公大楼、酒店、商场、体育场、军事设施等场合。

在电力系统中，电力负荷分为一级负荷、二级负荷和三级负荷。

一级负荷：一级负荷应由双重电源供电；一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源；

二级负荷：宜由两回路线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回路6kV级以上专用架空线路供电；

三级负荷：不属于一级和二级负荷者应为三级负荷，三级负荷虽然对供电的可靠性要求不高，只需一路电源供电；

ATSE与电力负荷的关系：

ATSE主要应用在一级负荷与二级负荷中，即保证重要负荷的供电；

一级与二级负荷中多存在于电网-电网、电网-发电机两种电源并存的情况。

ATSE工作模式有自投自复、自投不自复（或互为备用）,可以根据用户的需要选择。

自投自复：当常用电源被检测到出现偏差（ 失压、过压、欠压、缺相、频率偏差等 ）时，ATSE自动将负载从常用电源转换至备用（或应急）电源；如果常用电源恢复正常时，则自动将负载返回到常用电源。

自投不自复（或互为备用）：当常用电源被检测到出现偏差时，ATSE自动将负载从常用电源转换至备用（或应急）电源；如果常用电源恢复正常时，ATSE不能自动返回常用电源，仅在备用（或应急）电源出现故障或人工干预后，ATSE才能返回到常用电源。

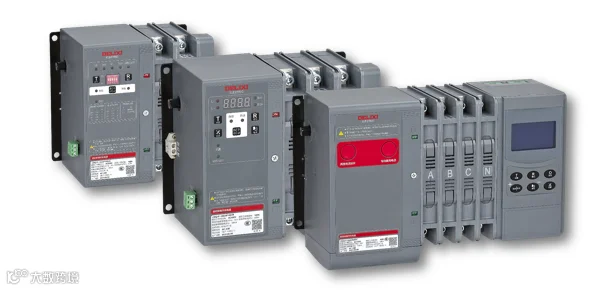

下面我们以德力西电气CDQ1F励磁式自动转换开关为例，讲解一下它的功能和作用。

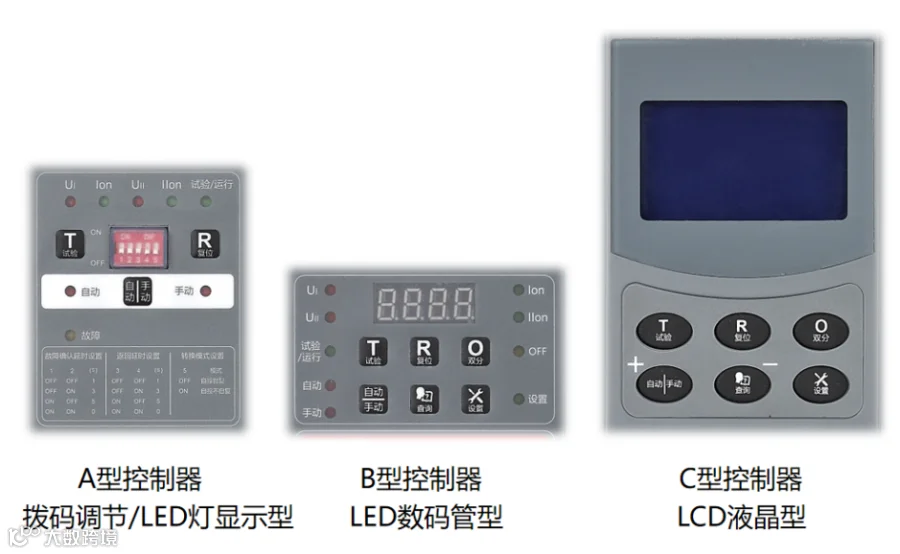

CDQ1F有A型、B型和C型三种控制器可选，A型的延时时间由拨码开关调节设置，B型为数码管显示，C型为液晶显示调节，其中C型标配通讯功能，可以实现四遥功能。CDQ1F常用的规格型号触头转换速度快至0.1s以内，保证重要负荷（如消防水泵，应急照明等负荷）快速恢复正常供电。

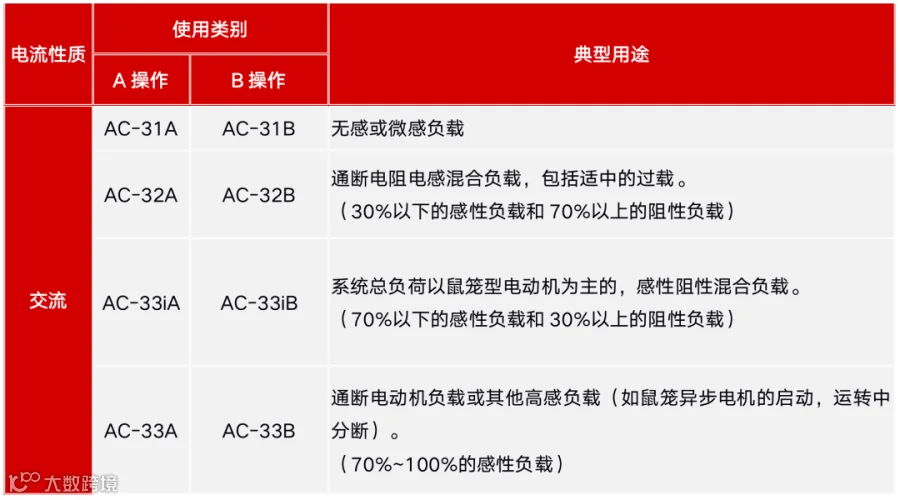

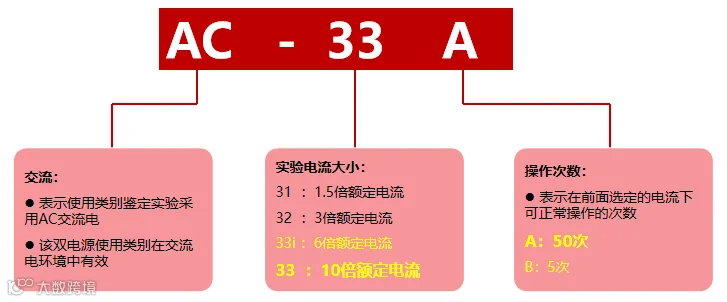

ATSE常见使用类别如下：

说明：

1. B操作应用更多，不频繁切换用，总共测试操作5次；

2. A操作应用极少，也叫频繁操作，总共测试50次；是B操作的10倍。

ATSE常见使用类别和实验电流大小的关系如下图：

我们德力西电气CDQ1F励磁式自动转换开关壳架电流63~800A常规型即可满足AC-33B，壳架电流1250A和1600A常规型即可满足AC-33iB。除了常规型，CDQ1F还可选使用类别为H型，即选用CDQ1FH，壳架电流63A和125A满足AC-33A使用类别，壳架电流250A，630A和800A满足AC-33iA使用类别。

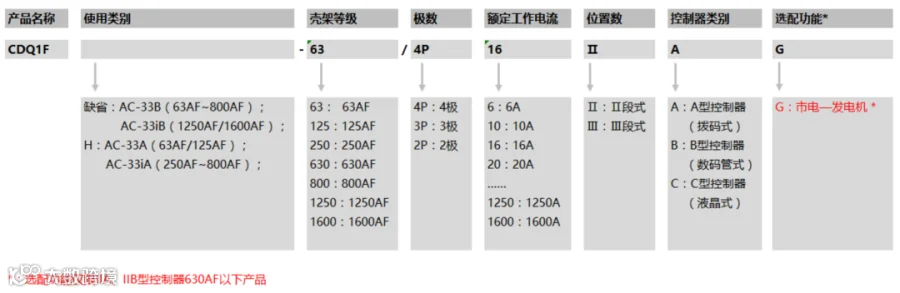

了解了上面这些知识后，我们来看看CDQ1F自动转换开关的选型:

了解了自动转换开关的基础知识和选型之后，我们再来看看它的接线使用。

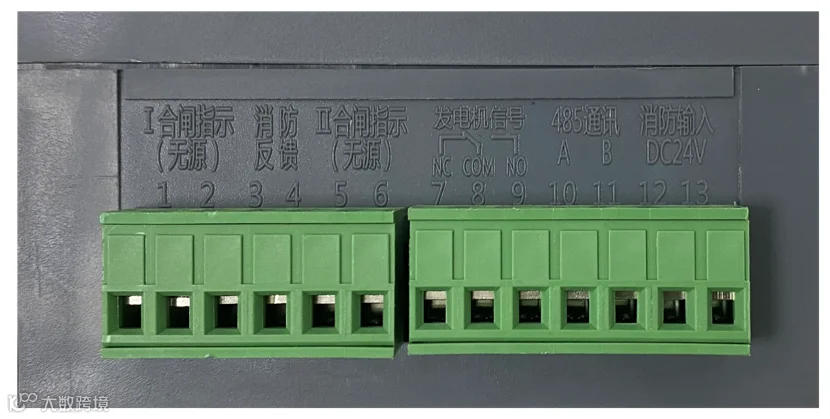

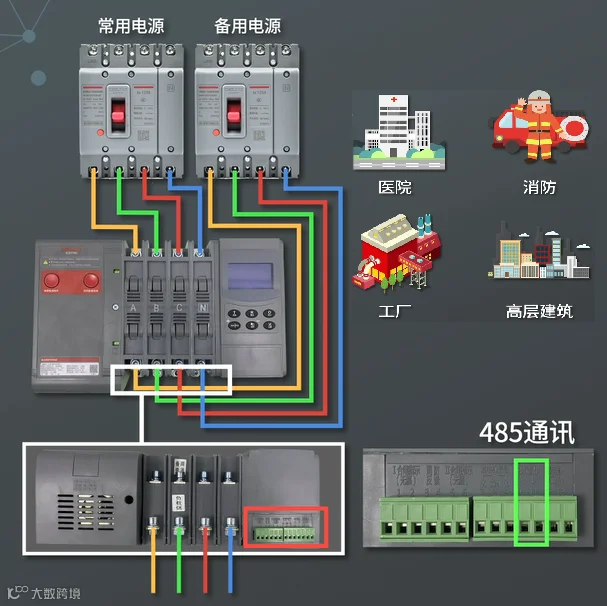

这是4P自动转换开关，中间部分的上端和下端是ABCN的接线端子，上端是常用电源接线端子，下端是备用电源的接线端子，接线时只需要分别接上常用电源和备用电源即可，ABCN分别用黄、绿、红、蓝颜色的线对应接到电源开关上，相线和零线按位对接，不能接错。备用电源接线端子的下方是负载输出端，控制电路部分是接在这里的，旁边还有二次接线端子，包括常用电源和备用电源合闸指示端子、发电机号常开常闭端子、消防输入端子、消防反馈端子和RS485通讯端子，当需要某些功能时，对应接线即可。

接线完后，那么如何调试双电源自动转换开关呢？

1、开启常用及备用电源开关，当双电源转换开关在自投自复模式，两路工作电源正常的情况下，开关应自动转换至常用电源。

2、当常用电源被检测到出现偏差（ 失压、过压、欠压、缺相、频率偏差等 ）时，双电源自动转换至备用电源，如常用电源恢复正常，重新转换至常用电源。当常用电源和备用电源任意相断开时，控制器上对应显示数值应消失。

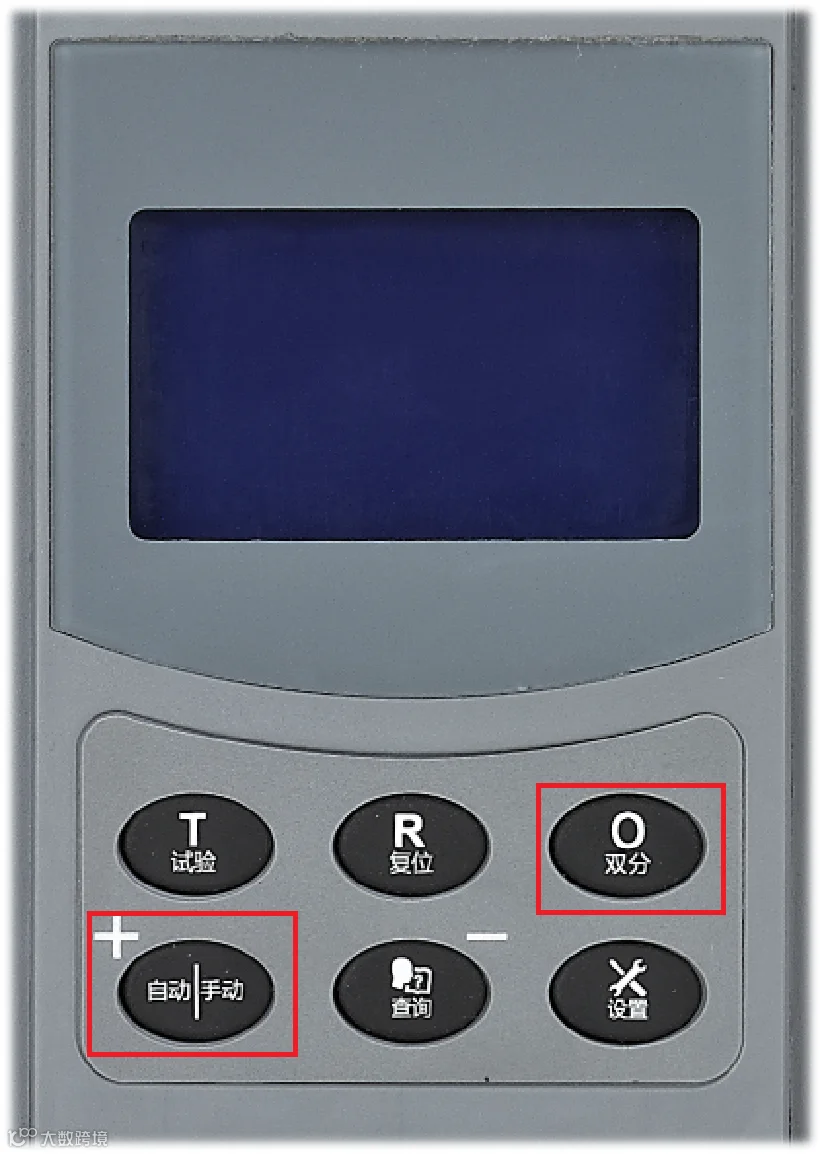

3、当设置为手动操作模式时，通过控制器的手动按键，可自由在常用电源及备用电源间转换，显示屏显示正常。

按下控制器上的双分按键，应同时分断常用及备用电源，同时调节万用表至电压AC750V档位，分别测常用及备用电源指示灯输出端子电压值。

5、自动转换开关带发电机功能，万用表打到蜂鸣器档位，测发电机信号端子，当常用电源正常时，蜂鸣器不响；当常用电源断电时，会发出蜂鸣声。

6、自动转换开关Ⅲ段式标配有DC24V消防切非功能，当接收到消防切非DC24V电源信号时，双电源开关应自动双分分断。

通过前面的讲解，从自动转换开关电器ATSE的基础知识、功能和选型到接线和调试，学会了吗？
