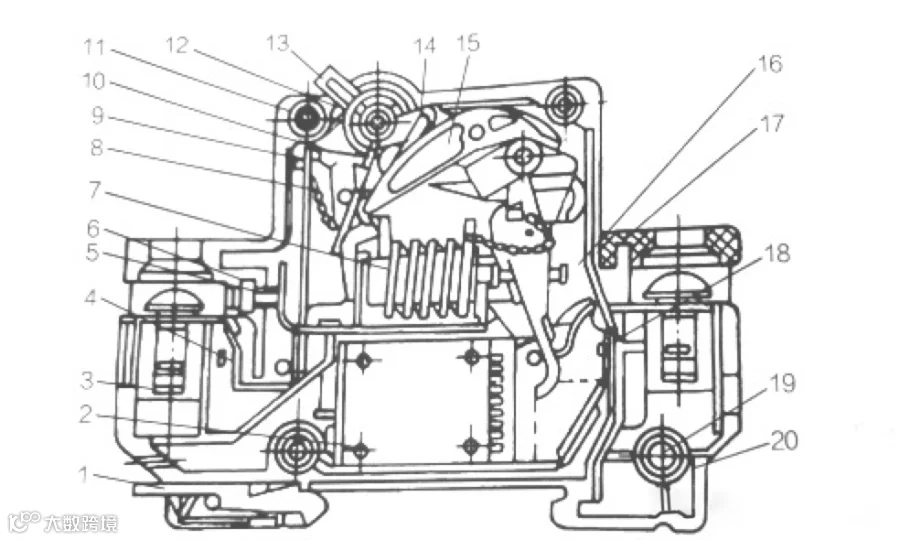

有奖竞答｜低压断路器基本结构及分类形式

触头(静触头和动触头)在低压断路器中用来实现电路接通或分断，对低压断路器触头的基本要求为：

1、能安全可靠地接通和分断极限短路电流及以下的电路电流；

2、长期工作制的工作电流；

3、在规定的电寿命次数内，接通和分断后不会严重磨损。常用低压断路器的触头型式有对接式触头、桥式触头和插入式触头。对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。大型低压断路器每相除主触头外，还有副触头和弧触头；

4、具有弧触头的低压断路器其触头动作顺序是，低压断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀而长期稳定的工作。

灭弧系统用来熄灭触头间在断开电路时产生的电弧，灭弧系统包括两个部分：一是强力弹簧机构，使低压断路器触头快速分开；二是在触头上方设有灭弧室。

低压断路器操动机构包括传动机构和自由脱扣机构两大部分。

1、传动机构：按低压断路器操作方式不同可分为：手动传动、杠杆传动、电磁铁传动和电动机传动；按闭合方式可分为：贮能闭合和非贮能闭合；

2、自由脱扣机构：其功能是实现传动机构和触头系统之间的联系。

低压断路器的保护装置由各种脱扣器来实现。脱扣器型式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。过电流脱扣器还可分为过载脱扣器和短路脱扣器。

1、欠压脱扣器用来监视工作电压的波动，当电网电压降低至70%~35%额定电压或电网发生故障时，低压断路器可立即分断，在电源电压低于35%额定电压时，能防止低压断路器闭合；带延时动作的欠压脱扣器，可防止因负荷陡升引起的电压波动，而造成低压断路器不适当地分断。延时时间可为1s、3s和5s；

2、分励脱扣器用于远距离遥控或热继电器动作分断低压断路器；

3、过电流脱扣器用于防止过载和负载侧短路；

4、一般低压断路器还具有短路锁定功能，用来防止低压断路器因短路故障分断后，故障未排除前再合闸。在短路条件下，低压断路器分断，锁定机构动作，使低压断路器机构保持在分断位置，锁定机构未复位前，低压断路器合闸机构不能动作，无法接通电路。

低压断路器除上述四类装置外，还具有辅助接点，一般有常开接点和常闭接点。辅助接点供信号装置和智能式控制装置使用。

低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。它们的分类方式很多，其具体分类如下：

1、按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)低压断路器；

2、按结构型式分，有万能式(又称框架式)和塑壳式低压断路器；

3、按灭弧介质分，有空气式和真空式(目前国产多为空气式)低压断路器；

4、按操作方式分，有手动操作、电动操作和弹簧储能机械操作式低压断路器；

5、按极数分，可分为单极、二极、三极和四极式低压断路器；

6、按动作速度分，可分为一般型和快速型两种，交流快速型低压断路器，通常称为限流低压断路器，其分断时间短到足以使短路电流在达到预期峰值前即被分断；直流快速型低压断路器也可使分断时间短到足以使短路电流达到最大值之前即被分断；

7、按安装方式分，可分为固定式、插人式、抽屉式和嵌入式低压断路器；

8、按用途分，可分为配电低压断路器、电动机保护用低压断路器、灭磁低压断路器和剩余电流动作断路器等几种。
