大家知道了如何根据负载功率计算线路中的电流，从而选择多粗线缆的计算口诀，或者根据电流大小直接查表知道用多粗的导线。但是还有个问题需要大家注意，那就是线缆的压降问题。本文将介绍什么是电缆压降？哪些情况需要考虑电缆压降？三相负载电缆压降怎么计算？以及单相负载电缆压降怎么计算？
压降怎么产生的
我们都知道其实导线也是有电阻的，只是通常我们选择作为导线的金属(铜、铝)电阻都比较小。短距离例如线路只有几十米的话这些电阻几乎不考虑。但是负载距离电源比较远，当使用的导线越长，其全部电阻相当于串联，串联阻值会加大。并且导线电阻和负载也相当于是串联。由于电网的电压都是一定的，电阻越大，分走的电压越大，同时线损也会加大。所以在电力电缆输送电距离较远时就要考虑电缆电压的压降问题。不然等安装后发现设备后电源处测量230V，再到负载测量电压只有190V，电压下降严重。
什么时候考虑压降
当电力电缆送电距离超过500米，就必须需要考虑压降问题。这也是有规定变压器低压的供电半径不超过500米的原因。变压器一般在负荷中心，缩短供电距离，才能更加合理、经济的用好电的原因。
当有些电力设备对电压有要求，当压降低于设备许可范围，设备就无法启动。例如接触器。还有就是当电压低于额定电压，设备虽仍可运转，例如三相异步电机，电压在±5%的电压范围外也是可以运转，但时间长了会损坏设备。如果设备价格昂贵，或者设备损坏后会造成较大经济损失时，就必须事先关注压降的问题。
如何计算电力线路的压降？

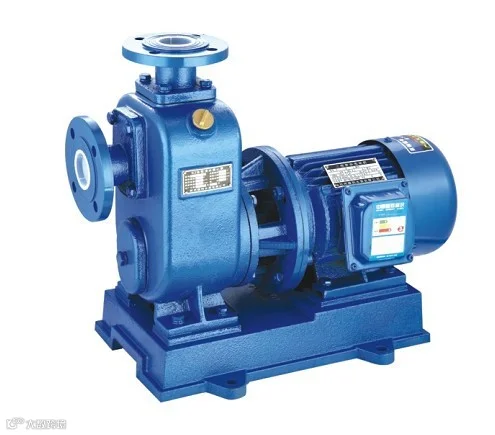

案例：假设某比较偏远的农场，距离电源300米有台三相380V、5.5kW的水泵，选用了2.5mm²的铜导线。求导线的压降。
第一步：计算线路电流I
根据功率的计算公式P=√3×U×I×cosθ×η。
I—电流，单位“A”。
√3—三相交流电互为回路的系数，约等于1.732。
P—功率，单位“W”。
U—电压，单位“V” 。
cosφ—功率因素，一般取0.85。
η—效率，一般取0.95。
可知求电流公式：
I= P/√3×U×cosφ×η=5500/500=11A。
计算电流也可以根据感性负载快速口算每1kW的负载按2A电流计算。纯阻性负载每1kW的负载按1.5A计算。
第二步：求导线的载流量
线缆国标中有明确规定，2.5平方毫米的铜线，载流量为16~25A。我们以25℃环境下大约20A的载流量。经过计算2.5平方毫米的铜线载流量为20A大于电机负载的电流11A，理论可以投入使用。
第三步：计算线路电阻R
公式：R=ρ×L/S。
ρ—导体电阻率，25度左右铜芯电缆用0.175Ω·m。
L—线路长度，用m
S—电缆的标称截面积m²。
电阻R为=0.0175×300/2.5=2.1Ω。
第四步：计算线路压降
公式：ΔU=I×R×√3。
ΔU表示线路中的压降电压，
I—导线中的电流，
R—导线的阻值。
√3—三相交流电互为回路的系数为于1.732。
压降为ΔU=11A×2.1Ω×1.732=40V，如果电源电压为380V，则380v-40v=340v。电机正常工作380电压±5%=380×5%=19V。所以将导致电机欠压运行。长时间将损坏电机，需要选粗点导线。
单相电机计算的办法类似。
单相功率的计算公式：P=U×I×cosθ×η。
感性负载可计算电流：I= P/U×cosφ×η。
也可以估算方法单相220V,感性负载每1kW大概6A。
纯阻性负载每1kW负载4.5A电流。
计算线路压降公式：ΔU=I×R×2，单相因为两根线形成回路系数为2。
