导读：我爱问阿德

我是阿德，德力西电气e电工的代言人，集帅气、才华于一身的男人。我爱问阿德，解答基础的电气相关问题，带你学习简单实用的电工知识。

欢迎大家在评论区留言，向阿德提问，与电工朋友们交流学习。

今天的“我爱问阿德”，我们来看看低压电器基础知识25问。

什么是低压电器?

答：用于交流50Hz或60Hz、交流1200V或直流1500伏及以下电路中的电器。

需要指出的是:低压不等于安全电压。我国规定36伏及以下为安全电压。

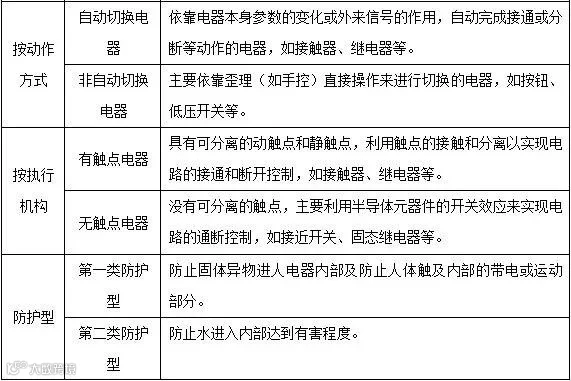

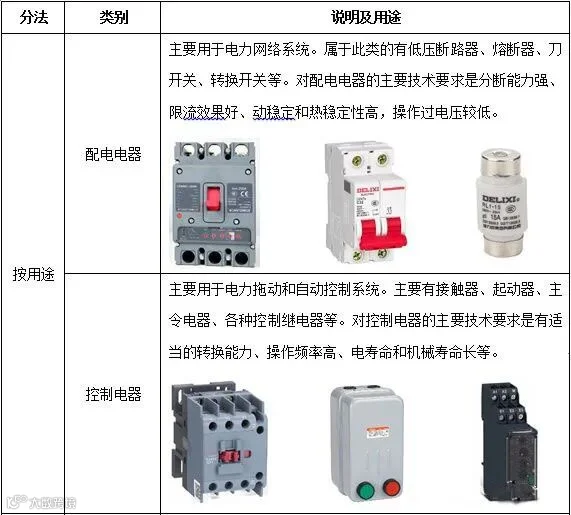

低压电器有哪些种类?

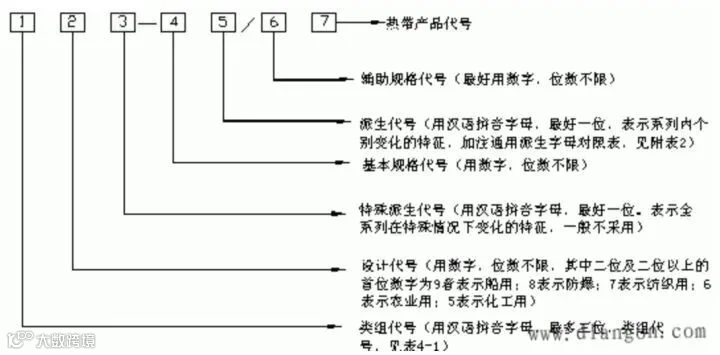

低压电器的全型号表示法及代号含义是

什么？

答：为了生产销售、管理和使用方便，我国对各种低压电器都按规定编制型号，即类别代号、组别代号、设计代号、基本规格代号和辅助规格代号几部分构成低压电器的全型号，每一级代号后面可根据需要加设派生代号。

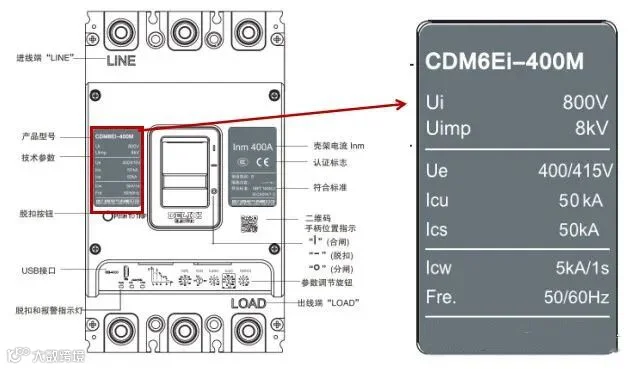

低压电器有哪些主要技术参数?

答：低压电器的主要技术参数有以下几项

①额定电压。

a)额定工作电压Ue。指电器长期通电的工作电压，如500伏或220伏/380伏等。

b)额定绝缘电压Ui。是与介电性能试验、爬电距离(也叫漏电距离)相关的考核电压;任何情况下它都不得低于额定工作电压(应高于或等于额定工作电压)。

c)额定脉冲耐受电压Uimp。表示电器在系统发生最大过电压时所能承受的能力。

额定绝缘电压和额定脉冲耐受电压，共同决定了该电器的绝缘水平。

②额定电流。是在规定的条件下，保证电器能正常工作的电流值。

③操作频率与通电持续率。开关电器每小时内可能实现的最高操作循环次数。通电持续率是电器工作在断续周期工作性质时，有载时间与工作周期之比，通常以百分数表示，符号为“TD”。

④通断能力和短路通断能力。通断能力和短路通断能力两者数值可能相等，也可能不相等。

通断能力是开关电器在给定电压下接通和分断预期电流值。短路通断能力是开关电器在规定条件下，包括出线端短路在内的接通和分断能力。

⑤机械寿命和电寿命。机械寿命是指开关电器在需要修理或更换零部件前，所能承受的无载操作循环次数。电寿命是指开关电器在需要修理或更换零部件前，所能承受的负载操作循环次数。

低压电器的主要技术指标有哪些？

答:低压电器的主要技术指标有以下几项。

①绝缘强度。指电器元件的触头处于分断状态时，动静头之间耐受的电压值(无击穿或闪络现象）。

②耐潮湿性能。指保证电器可靠工作的允许环境潮湿条件。

③极限允许温升。电器的导电部件，通过电流时将引起发热和温升，极限允许温升指为防止过度氧化和烧熔而规定的最高温升值(温升值=测得实际温度一环境温度)。

④操作频率。 电器元件在单位时间(1小时)内允许操作的最高次数。

⑤寿命。低压电器的寿命包括电寿命和机械寿命两项指标。

⑥安全类别。低压电器安全类别应与电气主接线中使用位置级别有关。低压电器安全类共分为4级:I级信号水平级；II级负载水平级；III级配电及控制水平级；IV级电源水平级。

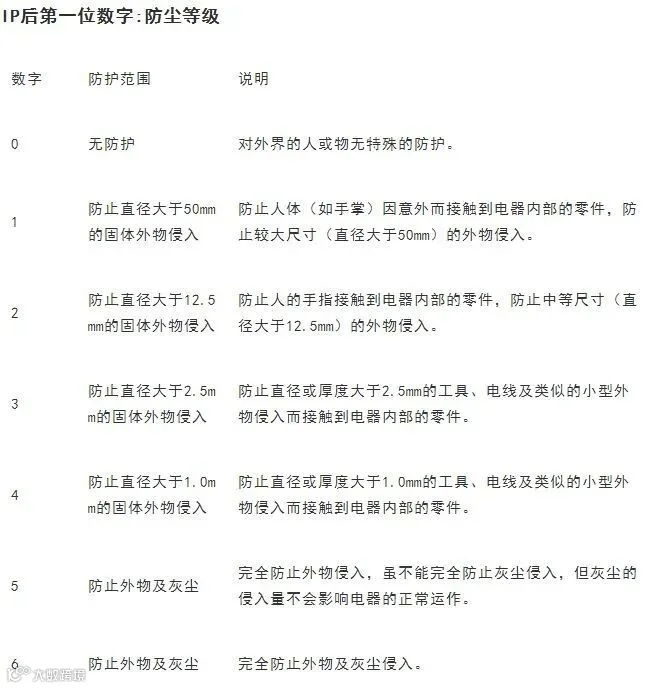

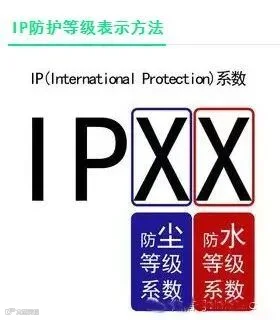

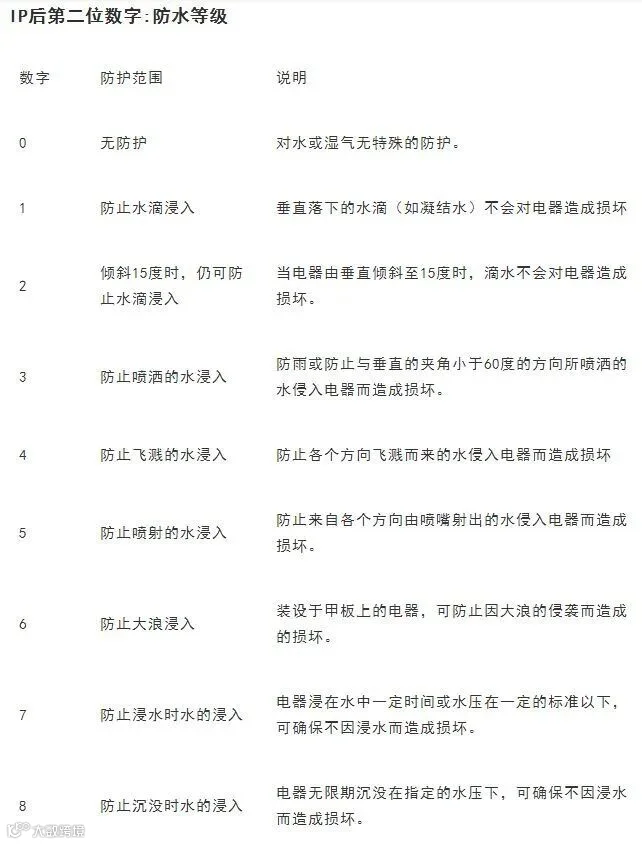

低压电器的铭牌上的标出的“IPXX”表

示什么含义？

答：低压电器的名牌上标出的“IPXX”是标识该电器或电动机的防护型式，其中IP为低压电器和电动机外壳防护等级的标志字母，后面两个数字分别表示第一防护（防固体异物进入内部）和第二种防护（防水进入内部）的防护等级。

为什么低压电器的电寿命总是短于机械

寿命？

答：带有触头的低压电器，其电寿命实际上就是触头的寿命。由于在通断过程中产生电弧，所以触头除了有机械磨损外，还遭受电弧所产生的电磨损，而且后者比前者要严重的多。

低压电器的四种工作制是如何定义的？

答：①8小时工作制。电器的载流回路工作通过小于额定电流，超过8小时必须分断。

②不同断工作制。又称为长期工作制。

③短时工作制。有载时间与空载时间互相交替，且前者比后者短的工作制。其通电时间不足以让电器达到热平衡，而两次通电时间的间隔却足以使电器温度恢复到环境温度。

④断续周期工作制。也叫做反复工作制。其有载时间与空载时间循环交替、且有一定比值。由于工作周期很短，因此电器达不到热平衡。

低压电器正常工作条件与安装条件有哪

些规定?

答：①周围空气温度上限不超过+40℃，下限不低于-5℃，24小时平均值不超过35℃。

②安装地点海拔高度不超过2000米。

③大气相对湿度在周围空气温度为+40℃时不超过50%。最湿月平均最大相对湿度为90%，同时该月平均最低温度为25C，并允许产品表面因温度变化而发生的凝露。

④安装应按说明书要求执行，若重力能影响动作时，则安装倾斜度不得超过5度。

⑤无明显巅簸、冲击和振动。

⑥介质无爆炸危险，且无腐蚀金属和破坏绝缘的气体及导电尘埃。

⑦无雨雪侵袭。

为什么要对电器使用现场的海拔高度做

出规定?

答：海拔越高空气越稀薄，既让电器的数热能力变差(由于对流散热介质空气密度减少，可携带热量减少），又给电弧熄灭带来困难（降温是灭弧较为有效的措施)。

海拔高度每升高100米，空气虽然逐渐稀薄，但空中带电粒子却明显增加了，因此电气间隙和爬电距离的击穿强度将降低0.5~10%;所以，将电器产品用于2000米以上的海拔高度时，应降低对极限分断能力的要求，一般降低一级规格使用为宜。

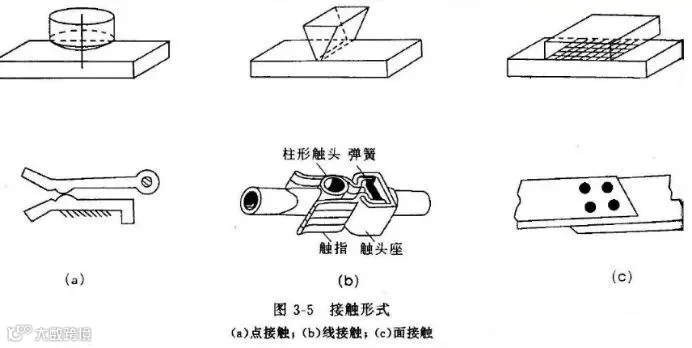

触头的接触形式有哪些？

分为点接触、线接触、面接触

为什么大电流电器触头要镶焊一块银基合金触点?

答：铜质触头在空气中会发生氧化，铜的氧化薄膜的电阻率比铜要大10'倍以上，因此，铜质触头氧化膜的接触电阻非常大，在通电后会很快产生不能容许的温升。

银在空气和温度作用下也会发生氧化，并且其电阻率也较大，但与铜的氧化膜对比，只占铜的1/10'以下，况且在温度不太高时就能分解、冲撞力不大时就可破碎。因此，除了能用机械冲撞力或旋转磨擦力除去氧化膜的转动结构，一般大容量电器不选用铜材直接作触点。

由于纯银硬度低，耐电弧、抗机械与电气磨损及抗熔焊能力较弱，所以在40安及以上的电器触点都采用银基合金:如银镍、银钨、银氧化镉、银氧化锡等合金触点。

在继电器一类小电流电器中，经常采用金、钼、铂等贵重金属制造触点，以增强其机电寿命。

所以，发现触点烧黑或产生少许班点，不要轻易用锉刀修平，说不定你一锉刀下去就损失不少钞票呢。有些电弧烧熔痕迹并不用担心，二次吸合后触点在压力和温度作用下，很快就会复原的。

当触点镶块已严重损耗到原厚度的20%甚至更少时，就得考虑另外更换同规格触头了。

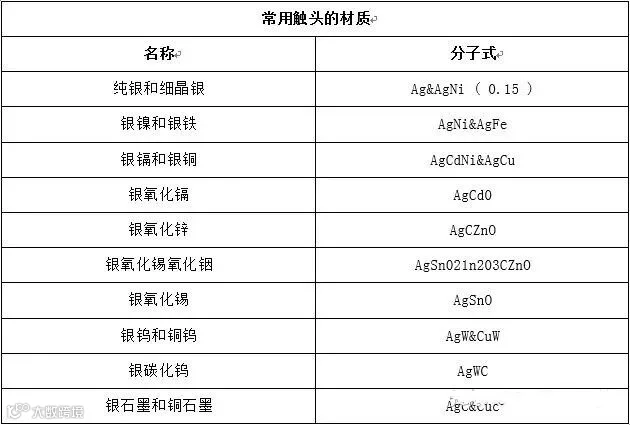

电器上常用触头材料有哪些?

大电流触头上为什么要增加一个

弹簧?

答：触头温升常会使金属受热形变，导致接触状态恶化。为了在工作过程中稳定触头接触状态，就要持续不断地给触头施加一定的工作压力使触头在接触后有更多的塑性变形余量，这就是触头弹簧主要功能:产生并保持触头压力。

有些小电流控制电器的触头联接片自身是用磷青铜或铍青铜材质，本身具有良好的弹性功能，可以产生足够的触头压力，故无须另行设置头弹簧。

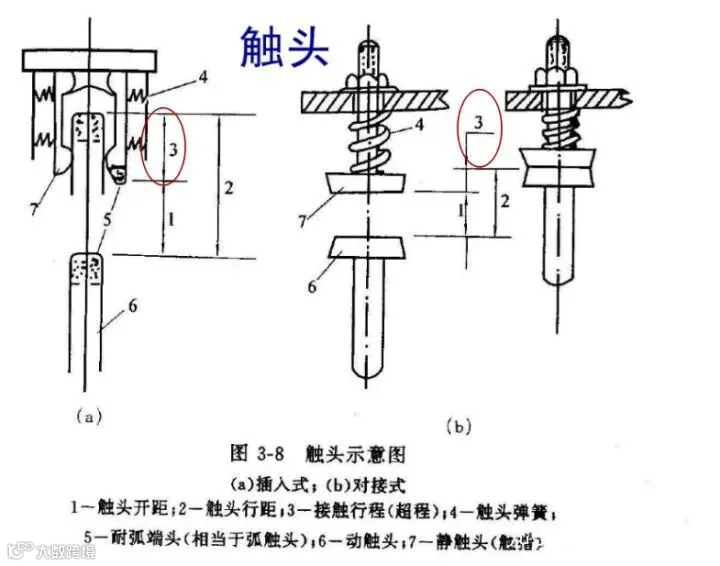

什么是触头的开距?

答：触头开距的全称是触头的断开距离，俗称触头行程，指动、静触头间的最短距离。可能条件下尽量大，充分利用灭弧室空间；小型断路器约为5mm,塑壳断路器10-30mm,TGW45为30-35mm。

什么是触头超程?

答：触头超程全称触头超额行程，其定义是:在触头完全闭合位置时，移开静触头后动触头继续向下移动的距离。生产厂家批量检测时则没有如此麻烦，而是间接的测量，如用专用

塞规来测量触头弹簧被拉、压的距离、由此得出触头实际超程是否符合工艺要求。

取决于传动连杆的磨损和触头的磨损，必须把整在寿命终了时，主触头仍能可靠接触，一般为2-6mm。

实践中，超程是不断地持续减小。传统上，超程减小70%时触头就不宜再继续使用了。

什么是触头的终压力?

答：触头终压力是触头完全闭合，动触头已停止向前运动时触头的压力。

频率为50Hz的电器可用60Hz的

电源吗?

答：在国内，无论自备电源或电力系统供电，电源频率均规定为50Hz;进口的设备与电器也遵守此规定。但对于出口产品，则应考虑下列相关因素:

①发热方面。一般说来，我国设计的工工业电器在40安以下的产品，温升裕量较大，集肤效应又对小截面导体影响甚小，因此，50Hz 电器用于60Hz电源完全没有问题。至于大容量电器，则应降低容量使用为宜。

②动作特性方面。将50Hz的电器直接用到60Hz的电源，频率升高后，铁芯损耗和分磁环损耗也将增大，温升自然也有所增加。

③通断能力方面。50Hz电器用于60Hz电网时，对通断能力的影响并不明显。

④对于三相交流电动机来说，应着重考虑电动机出力增大后对电动机的损伤:要么从设计上增强结构(铁芯、导线、轴承、转轴、端盖、散热方式等等)，要么限制容量使用。但是，国内用于拖动钟表机构的同步电动机，是无法直接适用于国外60Hz电源的。

为什么对电器使用环境温度要加以限制?

答：任何电器寿命都和工作温度息息相关，同时电器最高发热温度也不允许超过一定范围的，否则使其寿命急剧缩短并降低工作可靠性。

因此规定了环境温度的上限;同时，周围介质温度越高，电器允许温升也就越低，显然电器使用容量也就越小。

对于周围介质最低温度同样也有所限制，因为绝缘油和润滑油在过低温度下发生凝冻，可能会导致动作失灵。限制下限温度不一定是北方的冬季，例如江南有一用户在冷库里(-28C)装有机械式电度表，每月和室外电度表相比较要少15%以上电量，电度表移出冷库后即恢复正常。

什么叫常闭、常开触点?

答：工业电器的辅助触点在不通电(或不动作的自然状态，如行程开关)的情况下，呈闭合状的触点叫做常闭触点，呈断开状的触点叫常开触点。

辅助触点是为控制回路提供通、断电信号的。如一对常闭触点接一个绿色指示灯，表示电器电源已有，但电器尚未投入;一对常开触点接一个红色指示灯，通电后常开触点闭合，红色指示灯亮表示电器已处于运行状态。

怎样按电动机功率选用控制电器?

答：一般三相交流异步电动机的额定电流是其铭牌功率的2倍，以此经验公式来选用控制与保护电器。如J02型15千瓦三相交流异步电动机额定电流为29.6安，J02型75千瓦三相交流异步电动机额定电流为147.8安。

是不是现场条件与“正常使用条件

不符”，产品就不能使用了？

答：当然不是啦。使用现场不能完全满足规定的条件，也未必就不能使用，只是使用中要引起重视。虽然大多数电器规定最低温度为-5°C，而在我国东北、西北、华北、西南及中原地区气温常在-10°C以下，但正规企业生产的电器均可正常使用。规定最低环境温度主要是考虑塑料零部件在低温下塑性程度降低而易脆化断裂，因而尽可能不要在冬季安装拆卸、敲打、修理电器。

再说，电器通常使用在室内或配电柜及操作箱中，很少直接暴露在旷野环境中，使用环境大为改观;其次，电器在运行中产生的热量，也使电器所处的小气候有所改善。
