今天阿DE给大家分享一下自动定时打铃器的接线，自动定时打铃适用于学校、工厂等放学或下班时需要打铃提示的场合。要做这个自动定时打铃器，我们首先需要准备1个断路器、1个时控打铃器，外击式电铃若干个，我们以德力西电气的时控打铃器为例进行讲解。
也许你听过时控开关，时控打铃器你听过吗？还有这种东西？

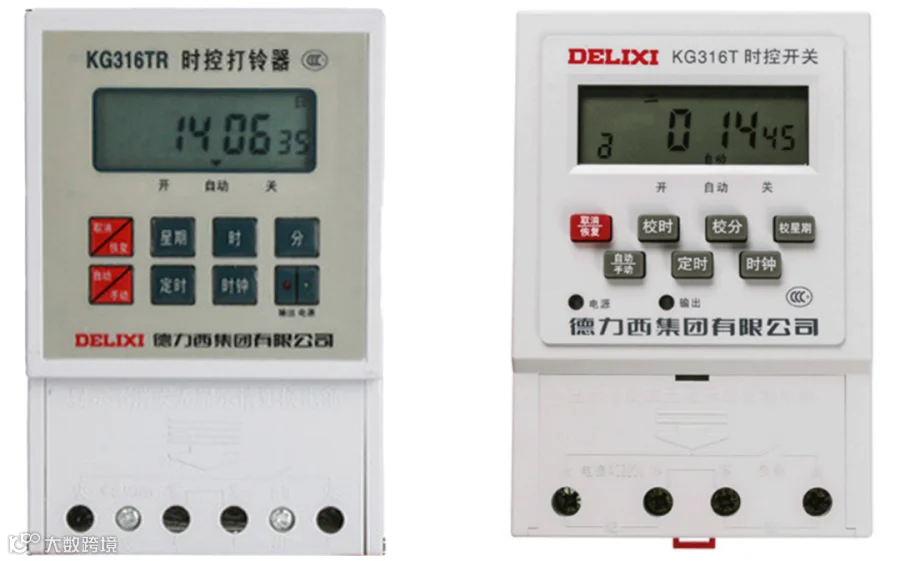

请看下图，是不是长的像姐妹，非常相似，它们的功能是一样的，都是实现自动定时功能，只不过时控打铃器一般会与外击式电铃配合去做定时打铃功能。它们的接线端子也是一样的，一共有4个接线端子，分别是火、零、零、火，左边2个是进线端，右边2个是出线端。

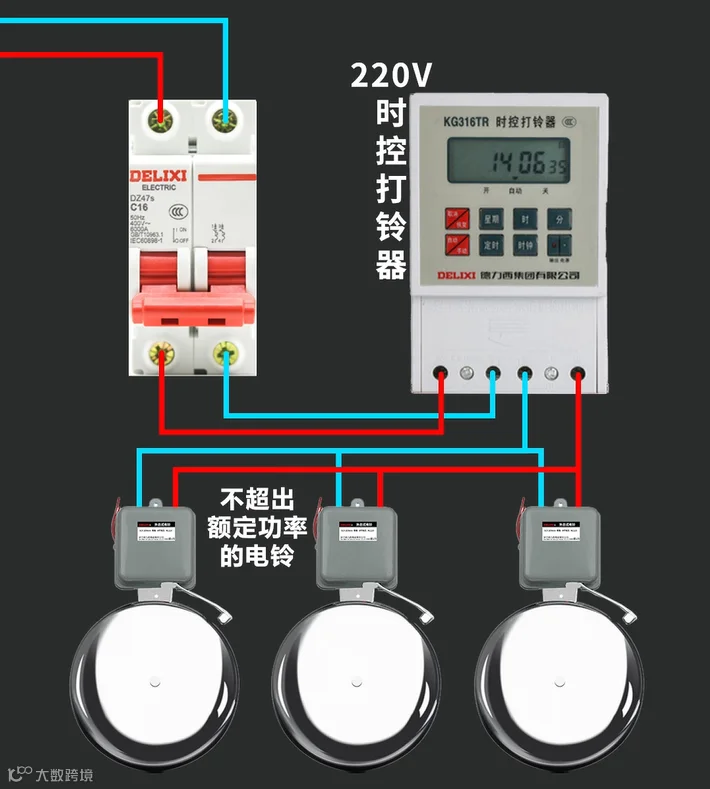

时控打铃器的接线非常简单，接线时，时控打铃器进线端的火线和零线接到断路器上，打铃器输出端的火零线接到不超出额定功率的外击式电铃即可，可以连接一个电铃，也可以连接多个电铃，下图是连接3个德力西电气外击式电铃的接线方法。

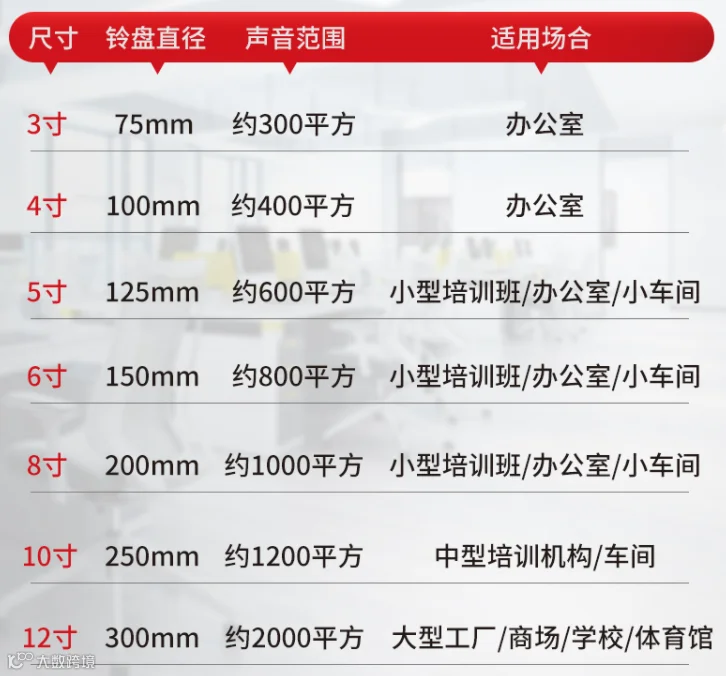

对于外击式电铃的选择，选型时主要是看你的使用场景，下面列出电铃选型尺寸和声音范围参考表。
对于自动定时打铃器的接线是很简单的，接线完之后还需要对时控打铃器进行时间的设置，下面介绍一下具体的设置方法：
1、按一下“定时”键，然后通过“星期”、“时”、“分”键设定好打铃的时间；
2、设定好单铃的时间，再按一下“自动/手动”键可以切换设定双铃的时间，如果有更多需求，可以继续按“定时”键设定更多组时间，每天可设置20次；
3、20组打铃时间设定完毕，继续按“定时”键可以设置响铃时长，按“分”键设定响铃时长，设定完毕再按“定时”键，可以设定双铃间隔时间，按“分”键可以设定间隔时长；
4、最后再按一下“自动/手动”键变成自动状态就可以了。
这就是自动定时打铃器的接线及使用方法，可以收藏起来备用哦~
