塑壳断路器脱扣器分为欠压脱扣器和分励脱扣器。本文对带分励脱扣器的断路器接线方式加以说明。分励脱扣器常做为用户额外选型附件，它是一种远程操作断路器断开的装置，装于塑壳断路器中，当分励脱扣器接收到外部信号后，脱扣器推杆动作，推动断路器的脱扣装置，使断路器脱扣分闸，从而断开电源。分励脱扣器按装配方式分类，可分为内置式和外置式两种。

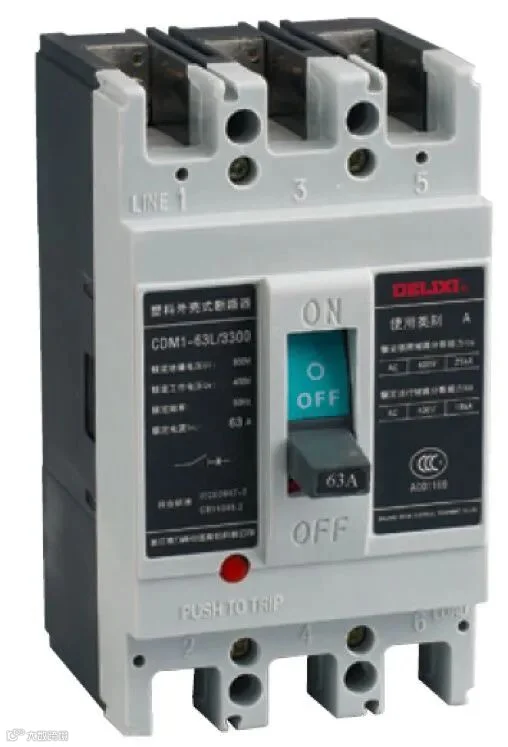

内置式即出厂时就装在开关内部，用户不可自行拆卸，如德力西电气CDM1塑料外壳式断路器（图一）。由于外盖不能拆卸，在出厂时分励脱扣器已经装在断路器内部。此断路器不仅可安装分励脱扣器，还可带有欠电压脱扣器，辅助触头，报警触头。通常此断路器可选择搭配两个附件。
图一：CDM1塑料外壳式断路器

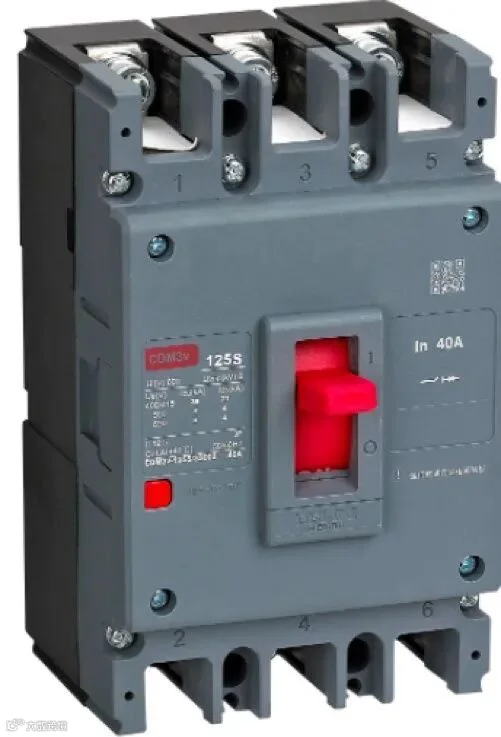

外置式，常用于装在断路器的中盖和面盖间，用户即可要求产品出厂时就装配好，也可单独购买，自行装配到断路器中，如德力西电气CDM3v塑料外壳式断路器（图二）
图二：CDM3v塑料外壳式断路器
CDM3v塑料外壳式断路器作为德力西电气最新推出的登峰系列产品之一，它是在德力西电气经典领航者平台——CDM3系列的基础上，全新打造的一代产品， 它具有63、100、125、160、250、400、630、800、1600共计9个壳架供客户选择，电流从最小10A到最高1600A全面覆盖面。它的全新结构设计，使产品更加可靠，性价比更加突出。同时它也为客户提供了更多的附件选择。分励脱扣，报警触头，辅助触头，欠压触头，辅报助头，漏电报警脱扣附件，过载报警不脱扣附件（此附件为内置式，用户不可自行安装）。CDM3v系列采用双面盖设计，用户可跟据需要单独购买附件，自行安装到断路器中，操作简单，使用可靠。充分体现“客户第一”这一价值观。
常见的分励脱扣器，绝缘电压AC400V；额定冲击耐受电压：4KV，额定控制电压，通常交流在50/60HZ下有AC230V;AC400V。直流DC24V;DC110V;DC220V。问题提出者，所关心的问题应该就是在额定控制电压下，应该如何接线。

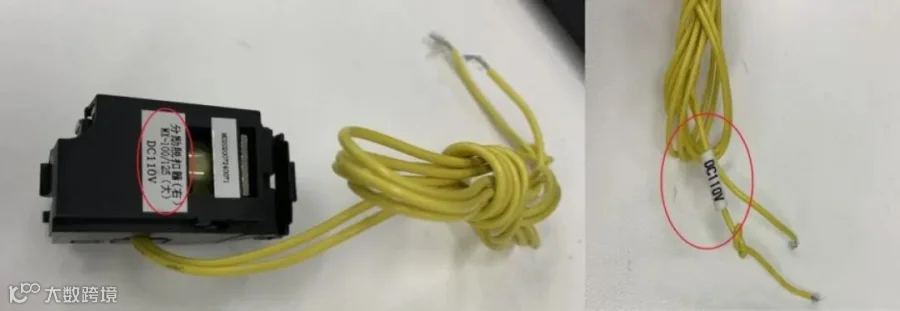

我们拿到带有分励脱扣器的开关，先找到带有电压标识的标签，如图三。通常直流分励脱扣器是不分正负极的；交流脱扣器，也不用区分火线和零线。
图三：分励脱扣器标签图示

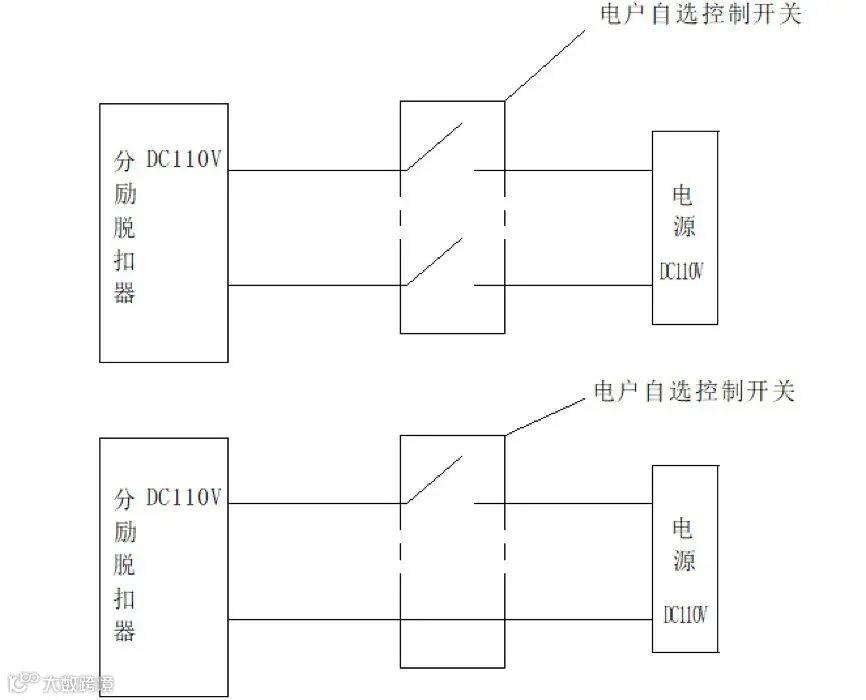

因为是用户远距离控制附件，所以需要用户先自行选择一个控制开关，用户可选择控制1极或2极开关（建议选2极），可按图四进行接线连接。
图四：分励脱扣器接线图示
希望此篇文章有助您了解分励脱和器，及帮助您知道如何接线。
