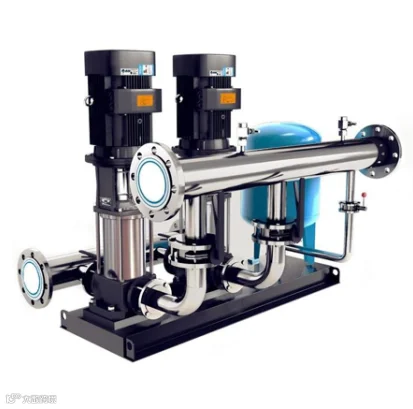

早期的恒压供水系统一般是由PLC或单片机为主，加以复杂的控制设备得以实现。而随着变频器技术的不断发展，功能的不断完善，简单的恒压供水系统不再依赖PLC或单片机控制系统。而仅仅依靠变频器的内置功能即可实现这一控制任务。利用变频器你的PID闭环控制功能，配以压力传感器作为反馈装置，即实现对电机速度控制。从而实现供水压力的恒定。
本案例我们选用某品牌AMB100系列变频器，该系列是适应多种工况的高品质、低噪声、多功能通用变频器调速器。内置PID调节器，闭环控制系统结构简单。压力表本案例选用YTZ-150电位器式的远程压力表，安装在水泵的出水管上，该压力表适用于的工作环境场所，即可直接观测出压力值，又可以输出相应的电信号，输出的电压信号（0-10V）传至远端的变频器！
压力表有红、黄、蓝三根引线，一般红线接变频器+10V、黄色线接变频器AI1、蓝色线接GND。压力表的电气技术参数：
电阻满量程：400Ω（蓝、红）
零压力起始电阻值：≤20Ω（黄、红）
满量程压力上限电阻值：≤360Ω（黄、红）
接线端外加电压：≤（蓝、红）

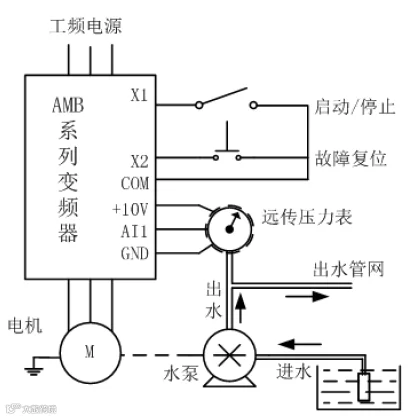

变频器恒压供水模型
PID控制原理及相关参数的设置：
比例P增益：调节量按误差比例输出，纯比例控制时，误差不会为零。
积分I控制：调节量按误差的积分输出，误差为零时，输出恒定。
微分D控制，调节量按误差的微分输出，误差突变时，能及时控制。
PID控制：组合三者优势，获得最佳的控制性能。
变频器PID控制功能图

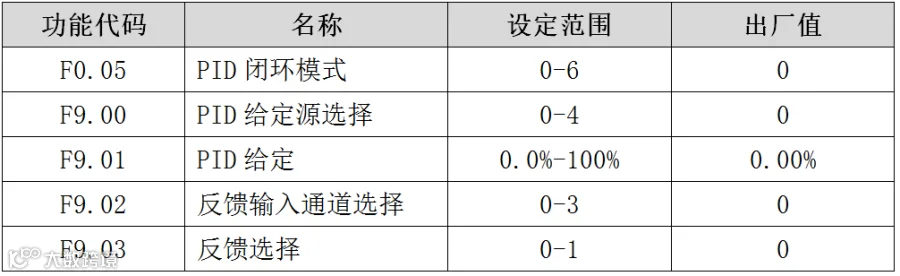

PID控制的功能参数：
当变频器需要以PID闭环方式运行时，F0.05功能代码参数设定为5，F0.05=5。
功能代码F9.02用来选择反馈通道，F9.03用来改变PID特性方向；
变频器应用与恒压供水系统的优点包含：减小工程人员的劳动强度、缩短调试时间、减少投资、节省电能、使用户使用更便捷！同时变频器的多种保护功能对电动机起到良好的保护，缩减了设备维护率、提高了经济效益！
变频器恒压供水PID控制，在运行调试方面也尤为重要，尤其是P增益与I积分，需要在不同的阶段观察采样调试！以确保设备运行在最优的环境下！
