大家好，今天我们要搞懂的是中间继电器。中间继电器是自动化系统中最重要的控制元件之一。继电器根据其功能不同，它的输入部分的感应机构，输入的变量有如电流、电压、功率、阻抗、频率、温度、压力、速度、光等。我们今天学习的中间继电器输入感应机构（线圈）类型本质上是输入电压的继电器。
中间继电器的介绍

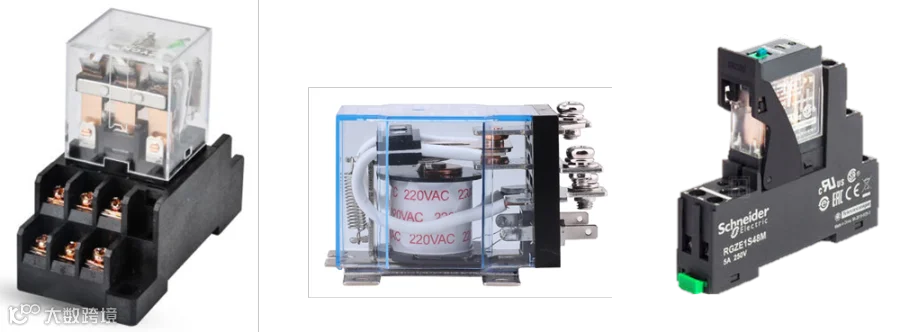

中间继电器是在自动控制电路中起控制与隔离作用的执行元件，能对被控电路实现“通”、“断”控制。中间继电器执行机构是没有主触点的，因为载流能力比较小。所以它用的全部都是辅助触头，数量比较多，将一个控制回路分隔为两个甚至更多的相对独立的回路。下面是它的文字符号（图1）和图形符号（图片2）。
（图1）
（图2）
结构组成

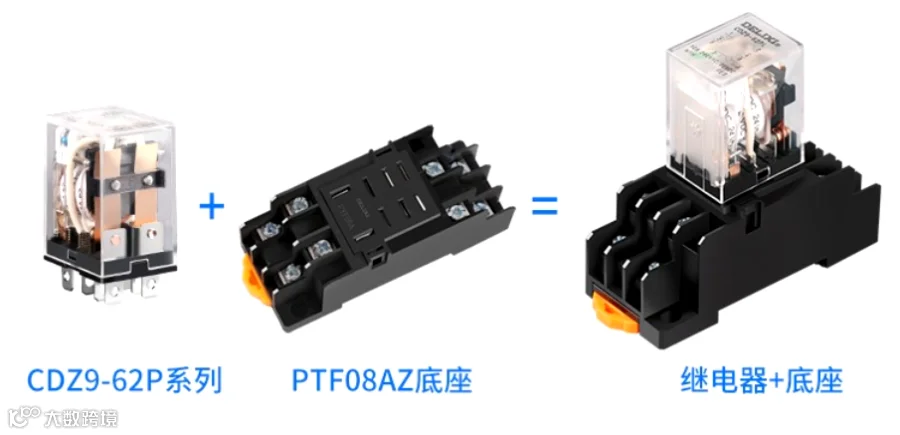

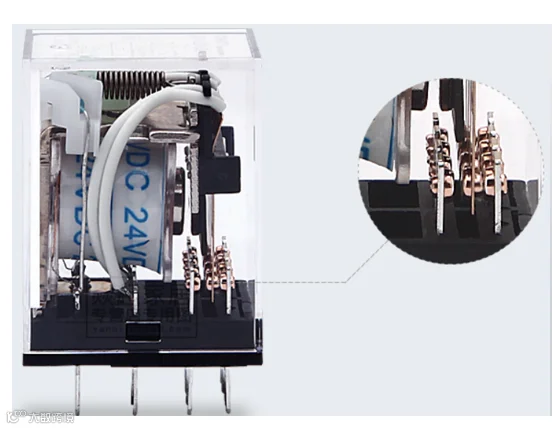

中间继电器是由固定铁芯、动铁芯、复位弹簧、动触点、静触点、线圈、接线引脚和外壳组成（图1）。LED灯有些型号有，有的型号没有。中间继电使用需要配合安转底座一起使用，底座是需要另外购买（图2）。
（图1）
（图2）
工作原理
线圈通电，LED灯亮，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；
线圈断电，LED灯灭，动铁芯在弹簧的作用下带动动触点复位。常开恢复常开，常闭恢复常闭。
中间继电器的类型
根据触点载流量不同。分别有3A,5A,8A,10A等。使用时需要根据现场负载的实际电流大小选择触点的额定电流。
3A
5A
8A
10A

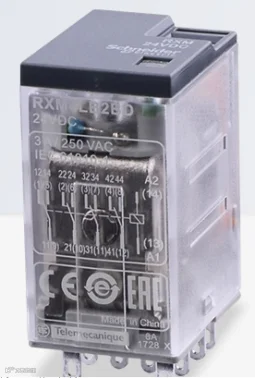

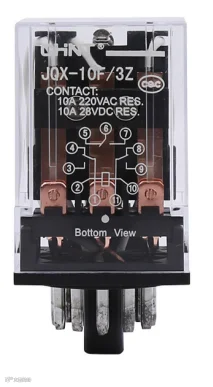

根据触点的数量不同。常用有8、11、14针脚继电器（如下图）。分别有2对常开常闭，3对常开常闭，4对常开常闭。需要注意底座的选择要和中间继电器触点匹配。
8
11
14

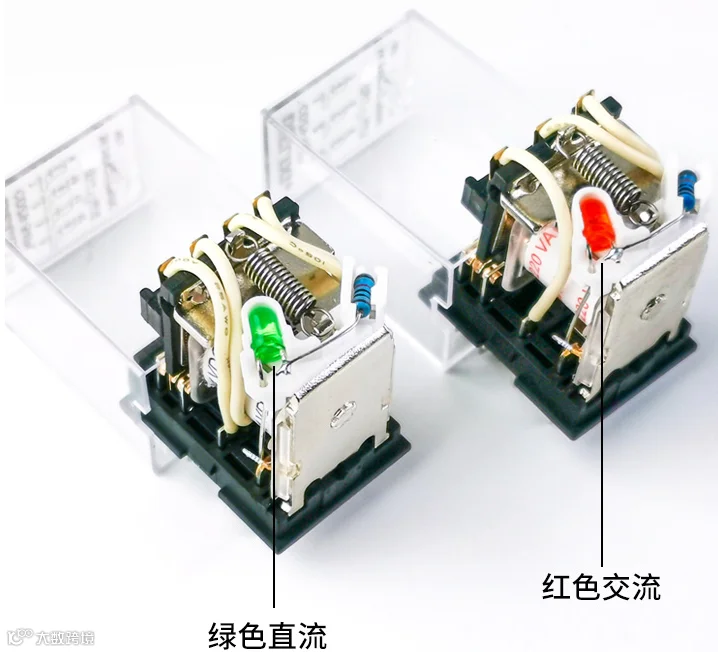

根据线圈电压分直流和交流。常用直流24V，交流220V。一般指示灯绿色表示DC24V,红色交流220V（如下图）。交流线圈不分正负极，13、14端子可以随意接火线和零线。如果是直流的线圈，那么14脚接正极，13脚接负极。如果接反了中间继电器能够工作，但LED灯可能会不亮。注意这里电压等级是指线圈电压，正常使用建议不要选择偏门的电压。
