有奖竞答｜干货，阿DE带你了解三相异步电机的小知识

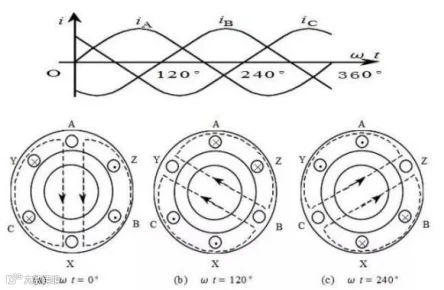

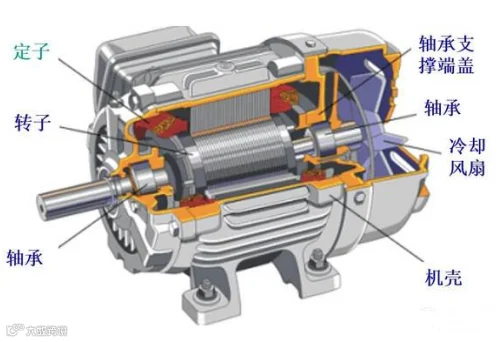

三相异步电动机定子是静止不同的部分，转子是旋转的部分。当三相异步电动机通入三相对称交流电后，将会产生一个旋转磁场。

基于定子产生旋转磁场和转子切割磁力线的相互作用下产生电流，转子导条中的电流又与旋转磁场相互作用产生电磁力。电磁力产生的电磁转矩驱动转子沿着旋转磁场方向旋转起来，这样电动机就产生了转动动力。

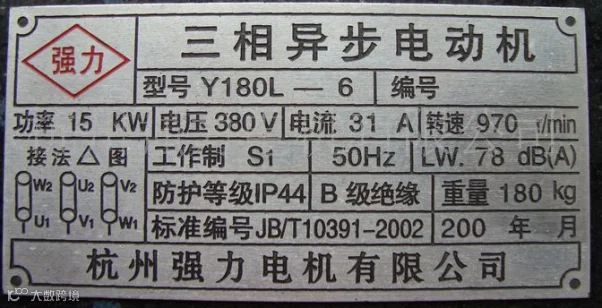

每一台电机都有铭牌，如下图所示。上面标有三相异步电动机详细信息，为用户使用提供了依据。

• 额定功率P：电机在额定运行的状态下输出的机械效率；

• 效率η：输出功率与输入功率的比值，一般为72%∼93%；

• 功率因数COS𝜙：电动机在满足时从电网吸收的有功功率与视在功率的比值。一般情况下满载时为0.7∼0.9，空载或轻载时更低。

• 额定电压U：电动机定在绕组正常工作时的线电压。

• 额定电流I：电动机额定电压下，输出额定功率时定子的线电流。

• 额定频率ƒ：电动机采用的电源频率，我生产制造多为50Hz。

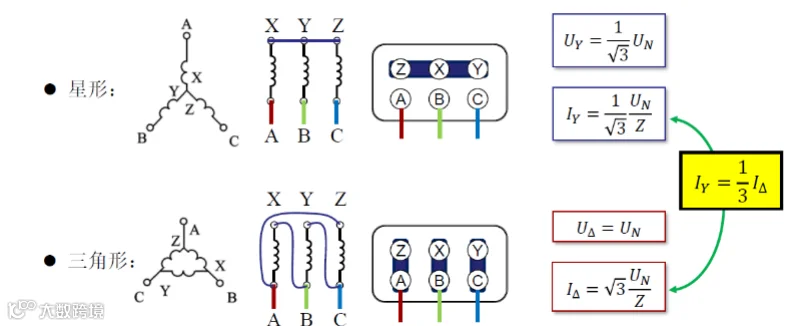

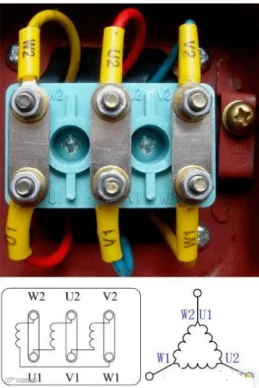

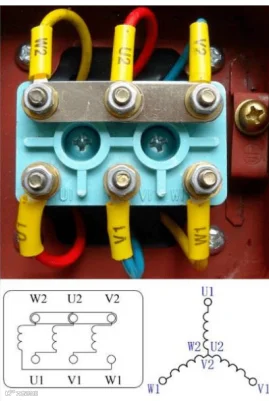

• 接法：三相异步电动机分为星形（Y）和三角形（△）联接两种接法。若铭牌上标注电压为“380V”，接法标明为“△”，则指定子绕组为三角形连接。若电压为“380V/220V”,接法标明为“Y/△”，则指当电源线电压为380V时，定子绕组应该接成星形，当电源线电压为220V时，定子绕组应接成三角形。

• 转速：三相异步电动机在工频额定电压作用下，转轴输出的转速。

• 绝缘等级：电动机绕组所采用的绝缘材料能够耐受的极限温度等级。

• 工作制：分为连续、短时、断续三种。S1为连续工作制、S2为短时工作制、S3为断续周期工作制、S4包括启动的断续周期工作制、S5包括电制动的断续周期工作制、S6连续周期工作制等。

1.三相笼型异步电动机转速公式

2.调速方式

   改变p：变级调速—有级调速，简单，适用于要求不高的一般场合

当三相异步电动机长时间未使用，或三相异步电动机存在异常情况时，再次使用时，需要对三相异步电动机的定子绕组与电机的绝缘阻值的测量。

定子绕组的测量：三相异步电动机无论是星形还是三角形都可以利用万用表对其定子绕组的阻值测量，只有测得三相绕组相与相之间阻值平衡时方可使用。

绝缘阻值的测量：三相异步电动机由于长时间高温下使用或设备绝缘损坏，会造成绝缘下降，容易造成外壳漏电，导致漏保频繁动作跳闸。当出现电机的断路器频繁且无规律动作跳闸时，需要测量其绝缘阻值，测量结果使用过的电机应不小于0.5MΩ，新电机不小于1MΩ。方可投入使用，反之则需要检修。
