【南京胜出冷暖】复地新都国际干式节能水地暖经典施工案例

项目地址：南京复地新都国际

地暖系统：餐客厅用天脉远红地砖型平板地暖模块，卧室用地板型干式水地暖模块。混装户型地砖区免豆石水泥回填，不占层高升温快！

施工过程>>>

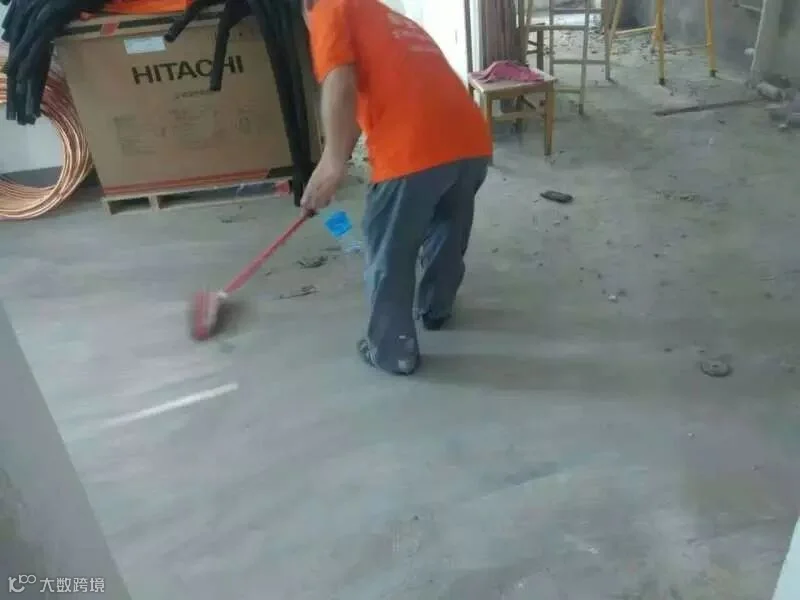

确认地面平整度（平行地面对角高低差小于1.5cm，弧形地面每2米沿长落差小于0.5cm）清理地面，铺设防潮垫。

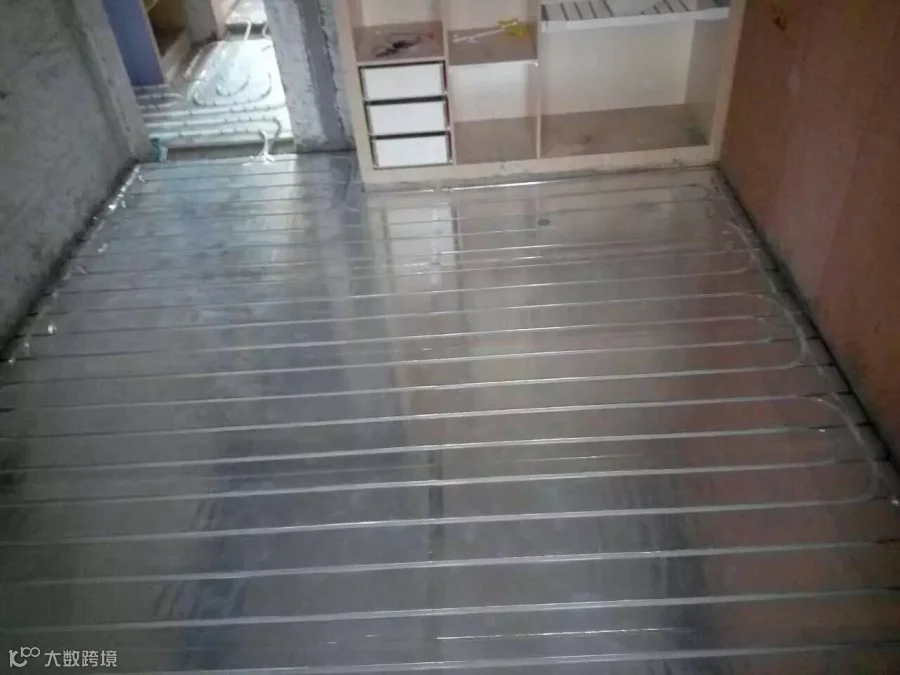

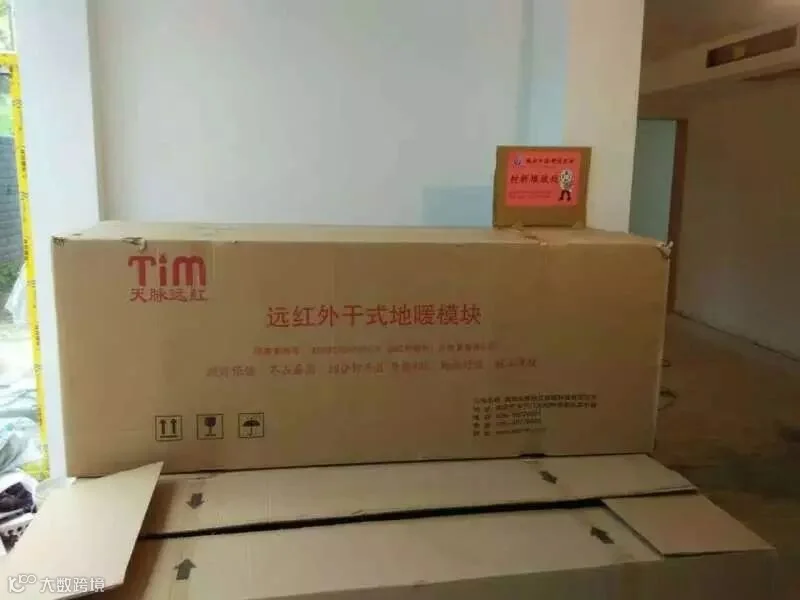

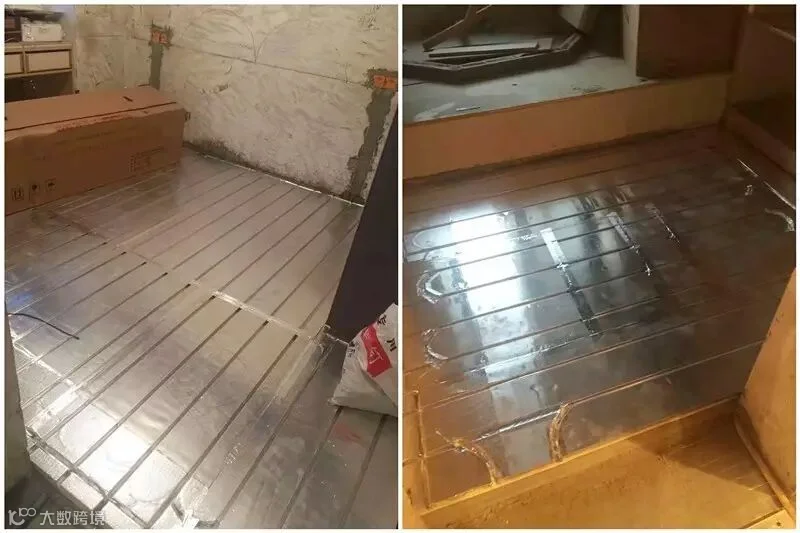

卧室铺设天脉远红环保型干式水地暖模块，餐客厅铺设地砖平板型模块。多管汇集区采用平板模块过渡处理。
在进门处、落地窗等不能安装踢脚线场合和不够服帖模块用少量发泡剂粘接地面，过门处预留空间用于水泥抹灰填充。

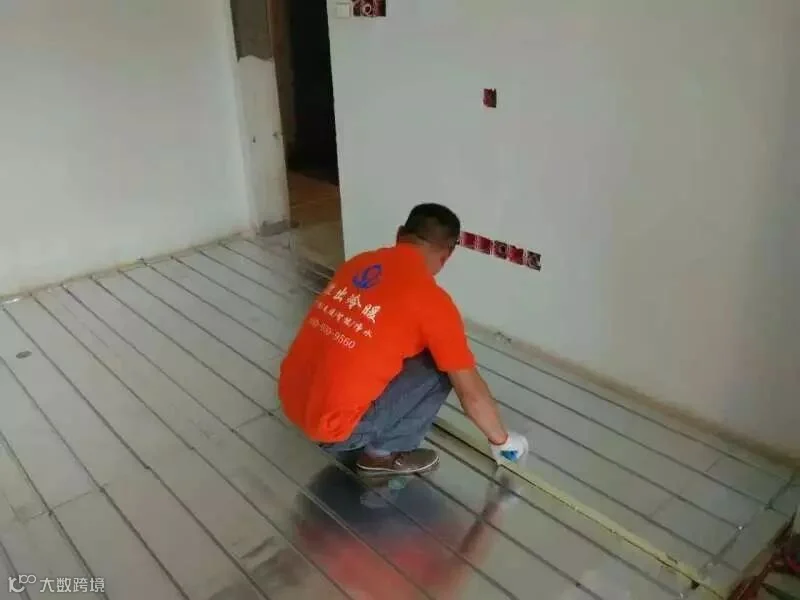

清理模块表面，为了有效预防拼接板处向下透热，所有拼接处采用铝箔胶带粘牢。

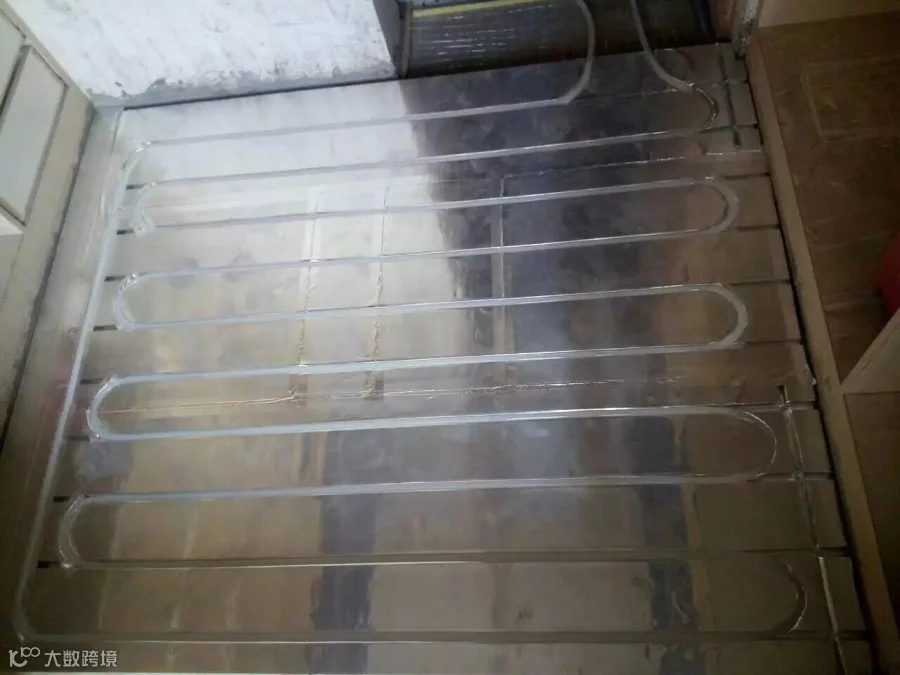

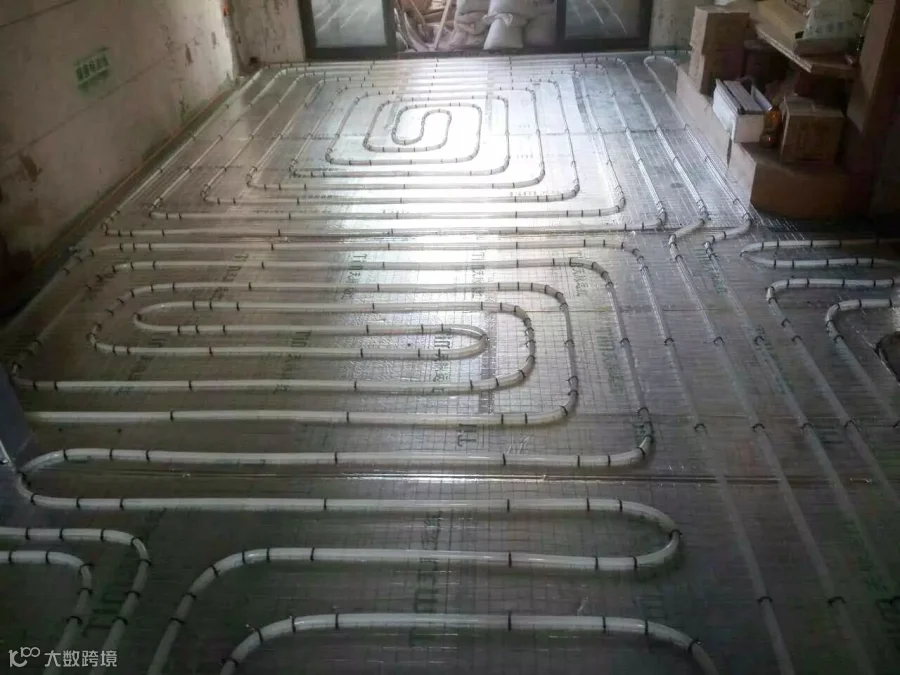

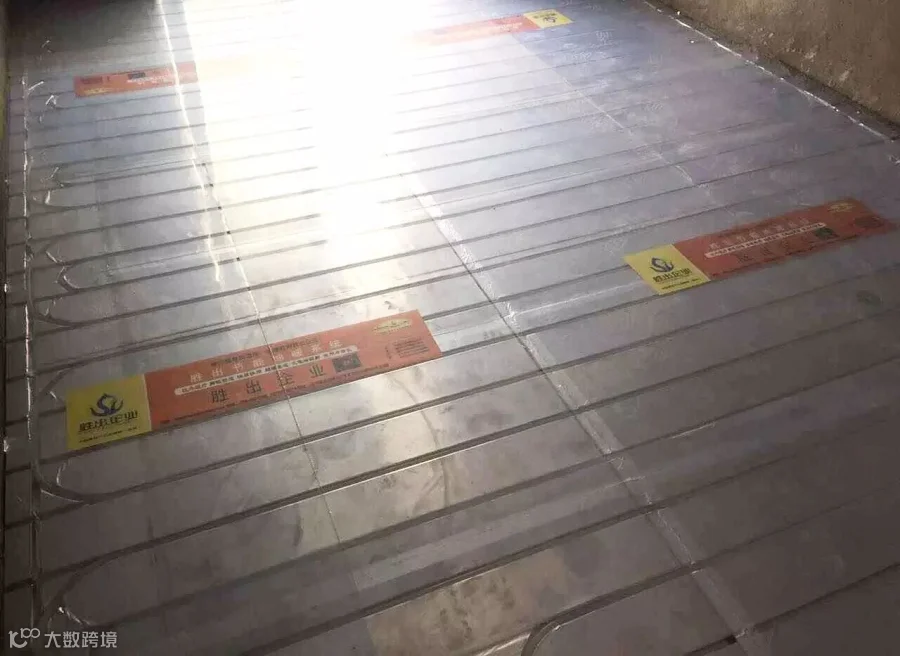

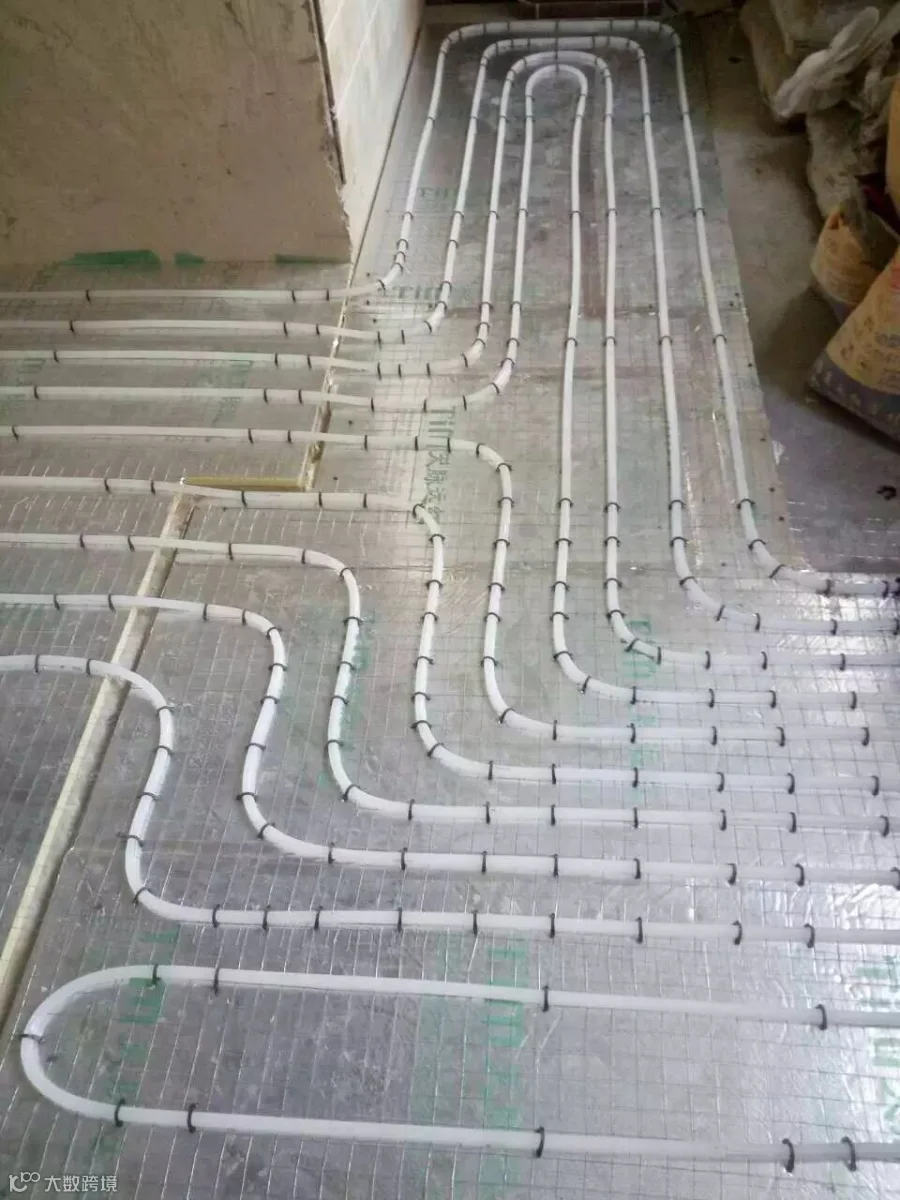

地板区按进回水管槽嵌入地暖管，地砖区用卡钉固定地暖管，表面直接铺设水泥地砖。如采用地砖型沟槽地暖模块，瓦工贴砖会更加方便且现场更加高档美观。

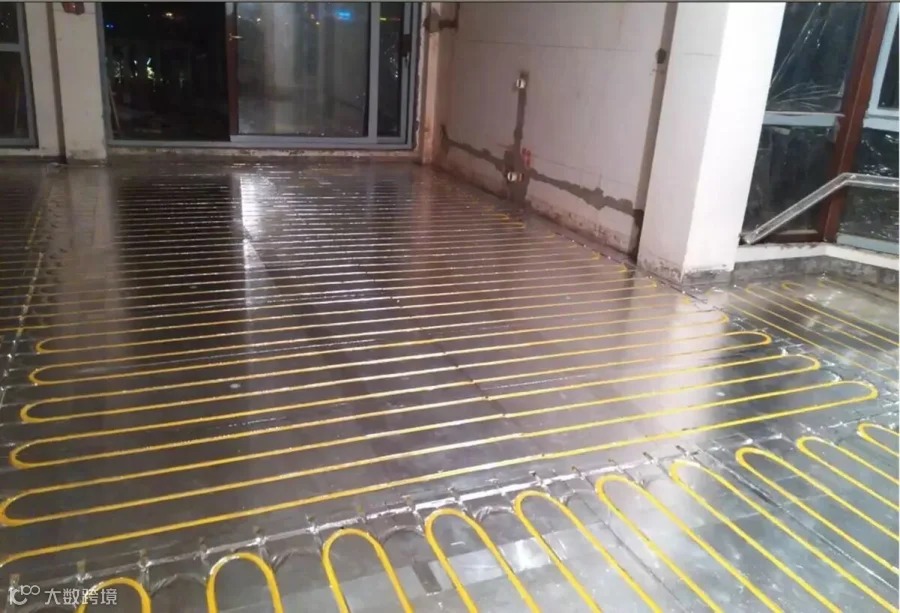

地砖型沟槽地暖模块用于餐客厅，让瓦工贴砖更方便，业主今后采暖费用更低。

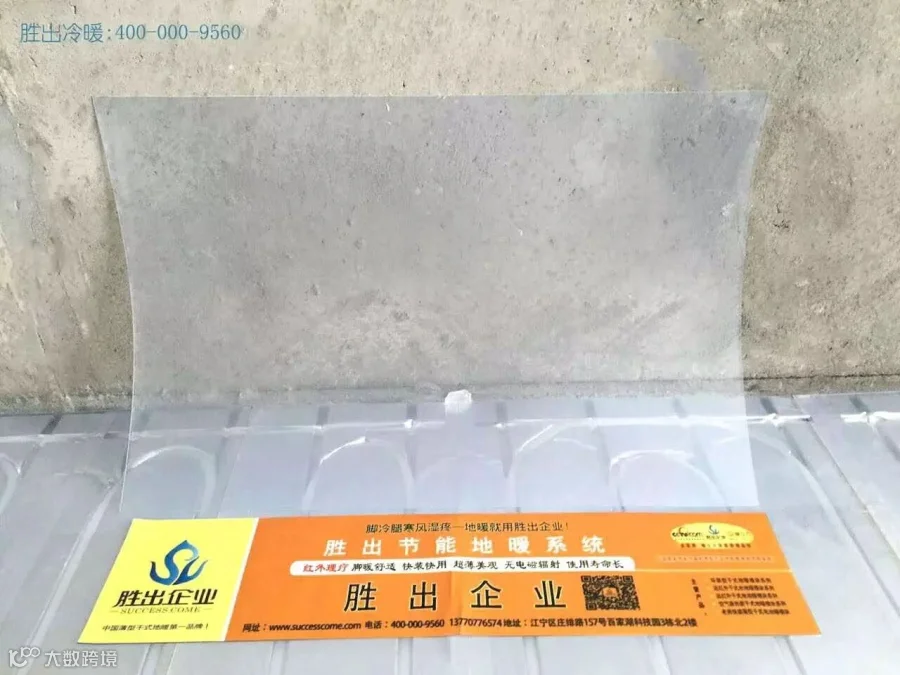

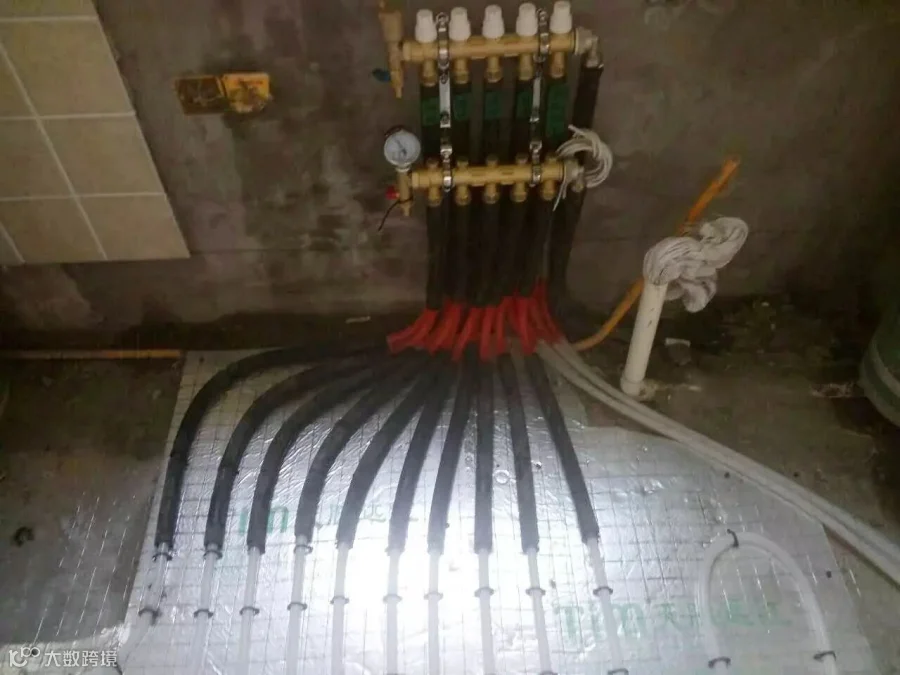

分集水器安装示意图：地暖管汇集区采用平板模块过渡，间距不小于5cm，表面直接铺设水泥地砖，不需要水泥回填。最后铺设宣传保护板，地砖区和地板区一次性铺设地暖模块竣工，省去施工配合麻烦。
