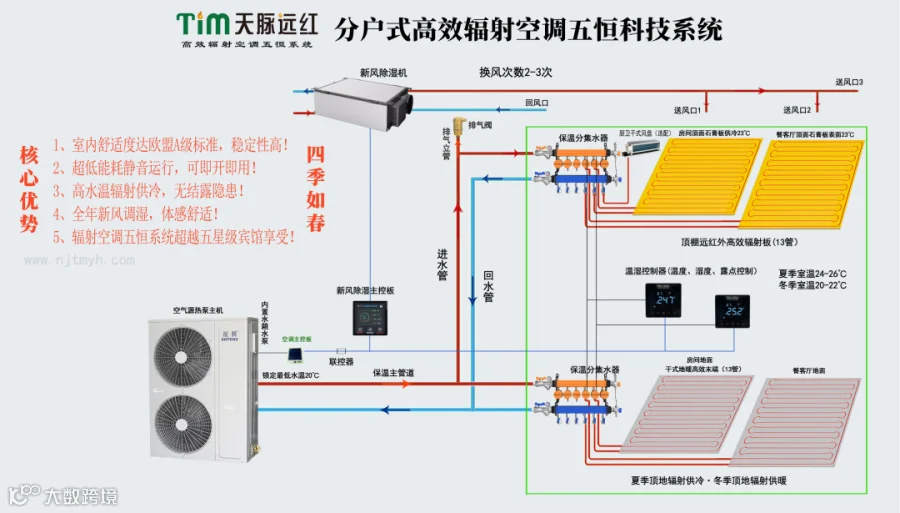

顶地高效辐射空调末端系统概述
本系统是针对远红外高效辐射板设计的顶地高效辐射空调末端及控制系统，可实现夏季20℃以上高水温供冷和冬季35℃以下低水温供暖的高效辐射空调（天脉远红发明专利ZL202010308639.1）配套除湿新风净化机，具有高效稳定的恒温、恒湿、恒氧、恒静、恒洁五恒科技系统，是传统湿式毛细管辐射空调的技术升级。具有冷暖辐射量大、保温好温湿度响应快、夏季供冷无结露隐患、冬季供暖无死角、中间无接头无渗水隐患、施工简单高效、产品高端先进、系统稳定性高、使用寿命长等独特优势。

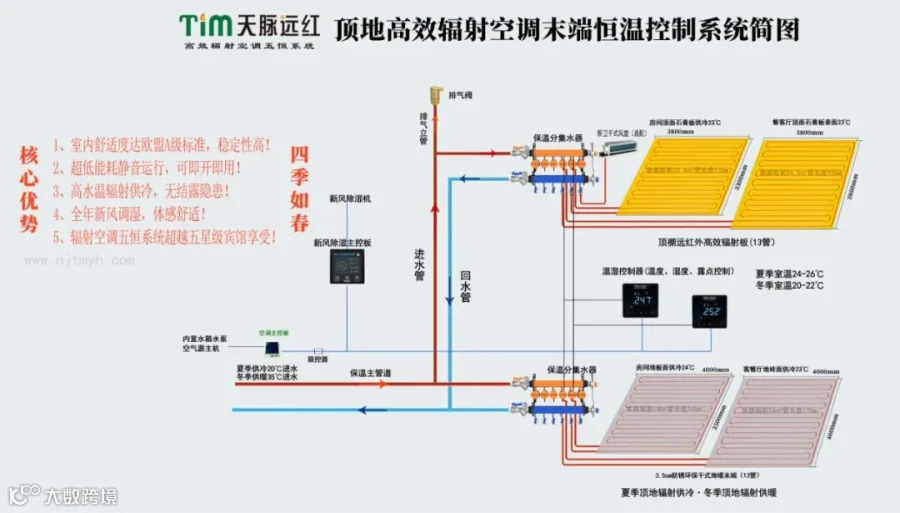

顶地高效辐射末端简要

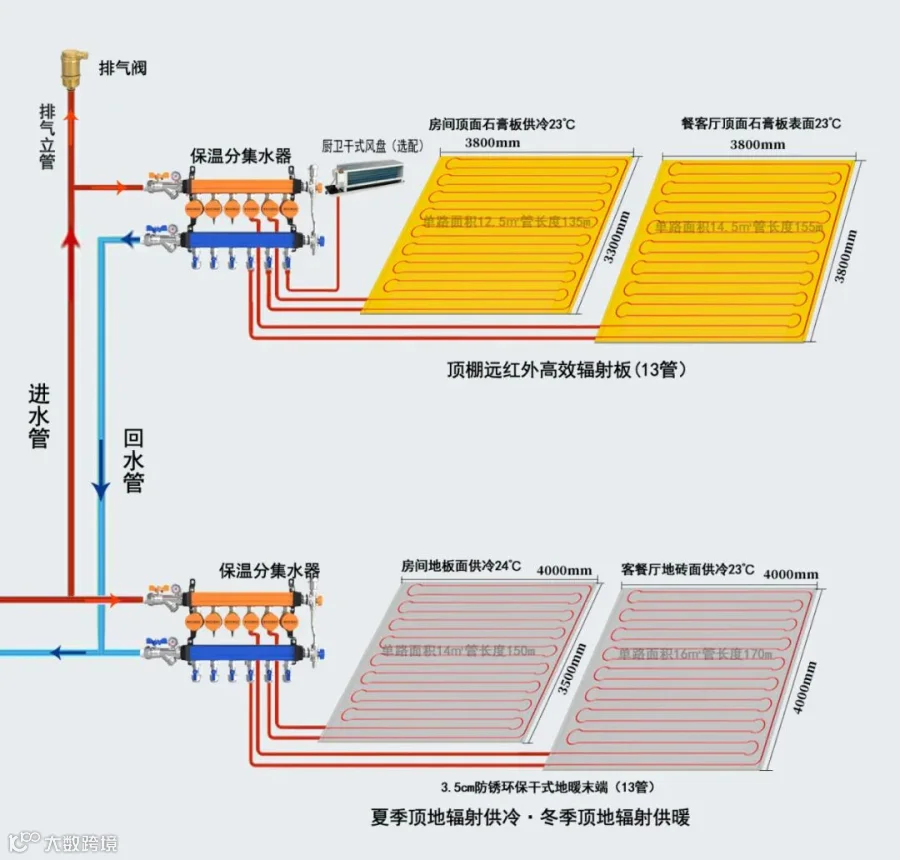

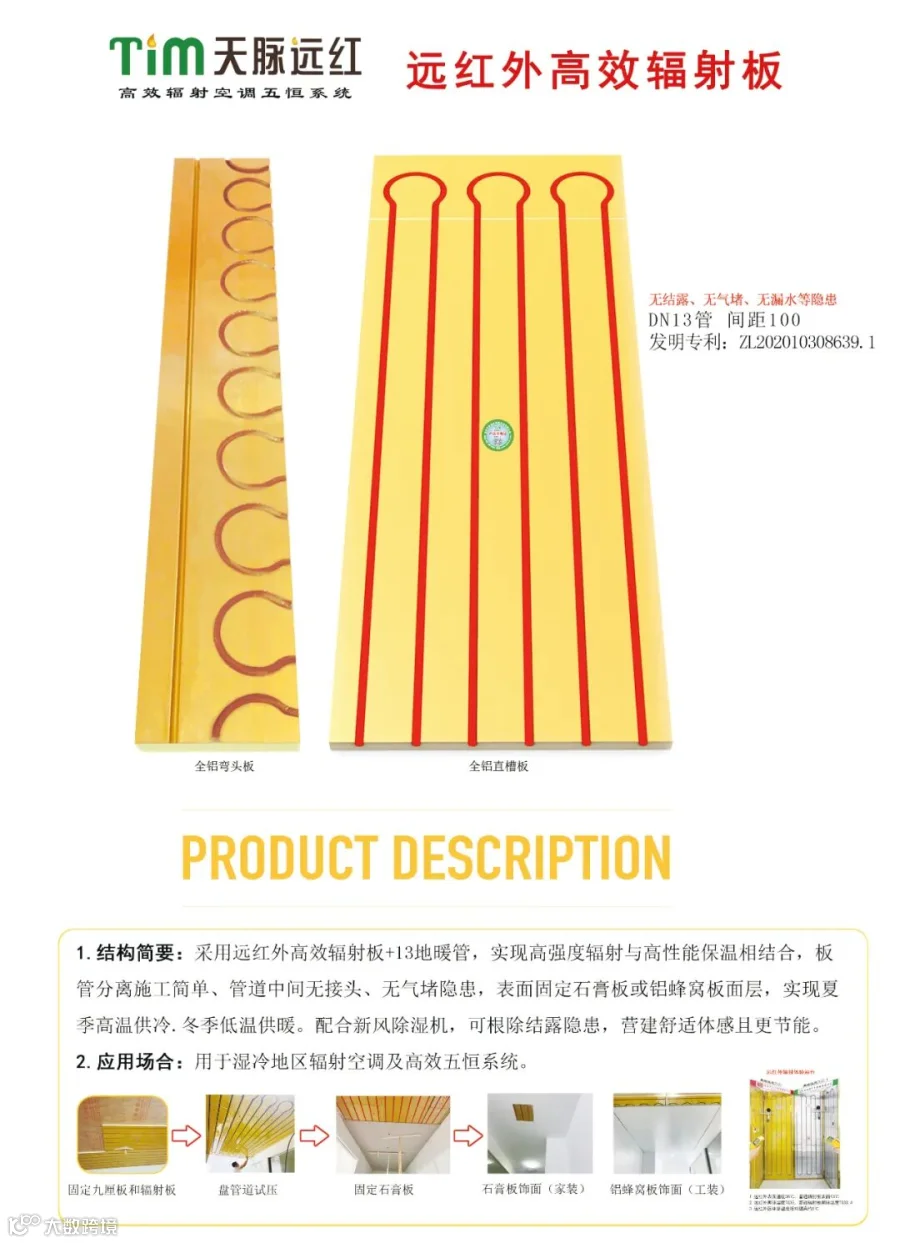

顶地高效辐射末端包括顶面3cm厚远红外高效辐射模块和防水石膏板、地面3.5cm厚防锈铝板干式地暖模块、辐射盘管及保温分水器组成，远红外辐射模块的法向发射率高达0.87（国标0.83），嵌入外径13的PE-RT盘管，中间无接头，模块表面铺设防水石膏板，固定在梁上部的房顶面，不占任何吊顶高度，石膏板表面正常刮腻子刷乳胶漆，可实现夏季20℃以上凉水供冷、冬季通35℃以下温水供暖的高效辐射空调,厨房卫生间配置干式风盘，地面采用防锈铝板干式地暖模块和Dn13地暖管铺设，不需要水泥回填，表面可直接铺地板或贴地砖，含面层总厚度5-7cm，不需抬高防盗门，地面抗压强度高达25吨/平方米。

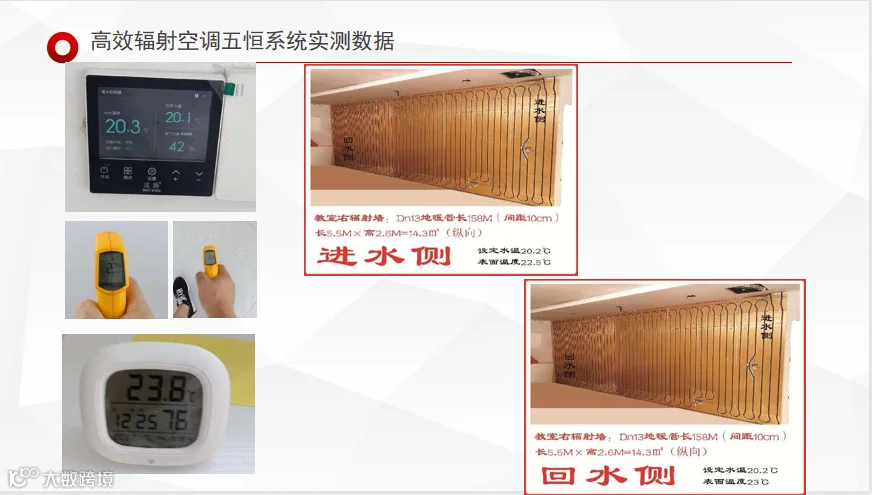

顶地高效辐射末端的10项技术优势
1.辐射量大可高水温供冷：全铝板均热+远红外辐射，法向发射率高达0.87，径向辐射效 率高，可实现20℃以上水温的舒适供冷，和35℃以下水温的舒适供暖，比普通毛细管辐射供冷水温提高约5℃，从根本上消除结露隐患并可开窗换气；
2.末端简单系统稳定性高：高效辐射板将顶地保温和冷暖辐射融合，铝板导热率比水泥石膏提高了150多倍，省去了顶面大量接头和地面水泥回填层，省去了水箱水泵和混水输配，末端系统简单稳定性高，质保期15年。
3.铺设面积大可主机直供末端：顶面和地面均可满铺，铺设面积和水容量比毛细管提高了2倍多，等同于管道式水箱，可锁定主机水温直供末端，让辐射系统效率更高。
4.超薄不占室内层高：顶面4公分辐射板安装在梁上部的房顶面，不占吊顶高度；地面辐射模块厚度仅3.5公分，不用水泥回填，铺地板地砖的总厚度5-7公分，不额外增加地面高度。
5.顶地保温系统节能50%以上：顶地铺设高效辐射板，相当于把房屋顶地和地面做了厚实的保温层，室内冷暖负荷可降低约45W，升温快又可白天关机行为节能，比普通地暖配空调平均节省50%以上。
6.顶地铺设室内隔音效果好：干式保温模块具有良好的减震隔音性能，顶面地面满铺室内隔音效果好，让家更安静且地面脚感舒适。
7.中间无接头无渗水隐患：辐射末端无接头，完全符合国家标准JGJ142-2012要求，每回路辐射管为整根盘管，完全根除了吊顶辐射板中间大量接头的渗水隐患 。
8.管径粗水流输配更顺畅：辐射管采用外径13内径10的PE-RT盘管，每回路可盘16平方，相比外径只有4mm、每回路盘只能4平方的毛细管辐射末端，水流输配更合理、循环更顺畅，无气堵隐患，13管打孔对横梁无任何伤害。
9.高抗压无地板响声和地砖松动隐患：采用250KPa高强度保温板与铝板复合，地面抗压强度高达25吨/平方，可满足任何家居承重，大面积联体模块解决了无地板响声问题，防锈铝板模块解决了干式地暖贴地砖的抗水泥腐蚀和松动隐患问题。
10.模块化施工高效无隐患：顶地辐射板均采用装配式干法施工，顶面采用九厘板自攻螺钉干挂辐射板的固定工艺，地面采用简易施工三步骤铺设工艺，施工效率高且无装修配合隐患。

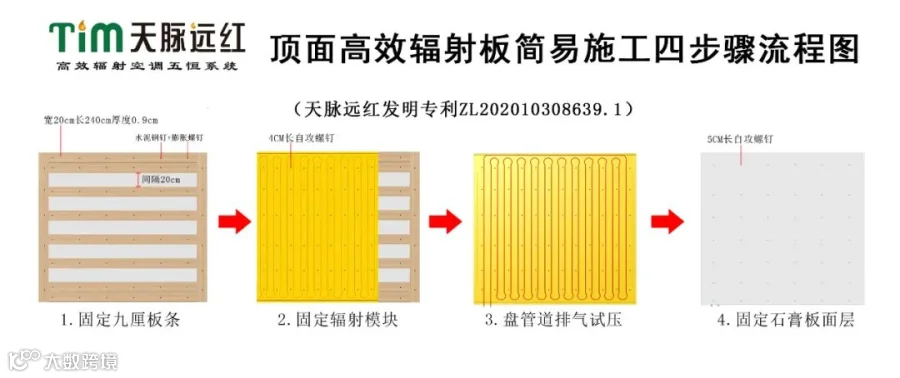

顶面辐射板施工工艺及验收规范

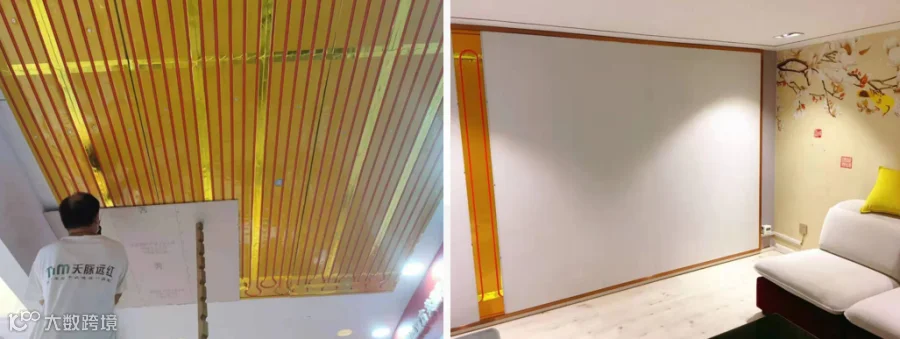

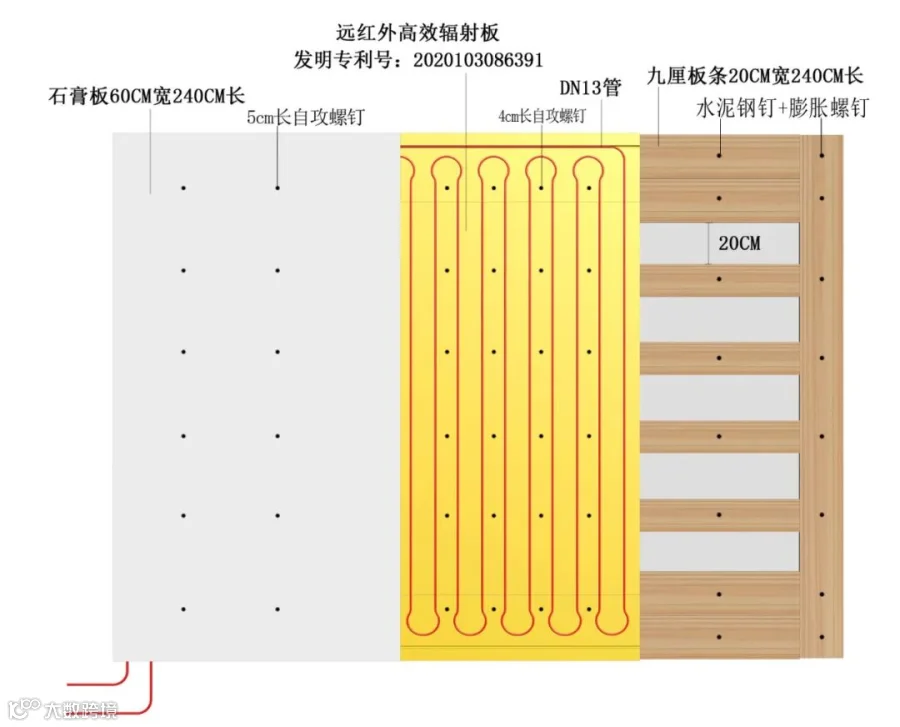

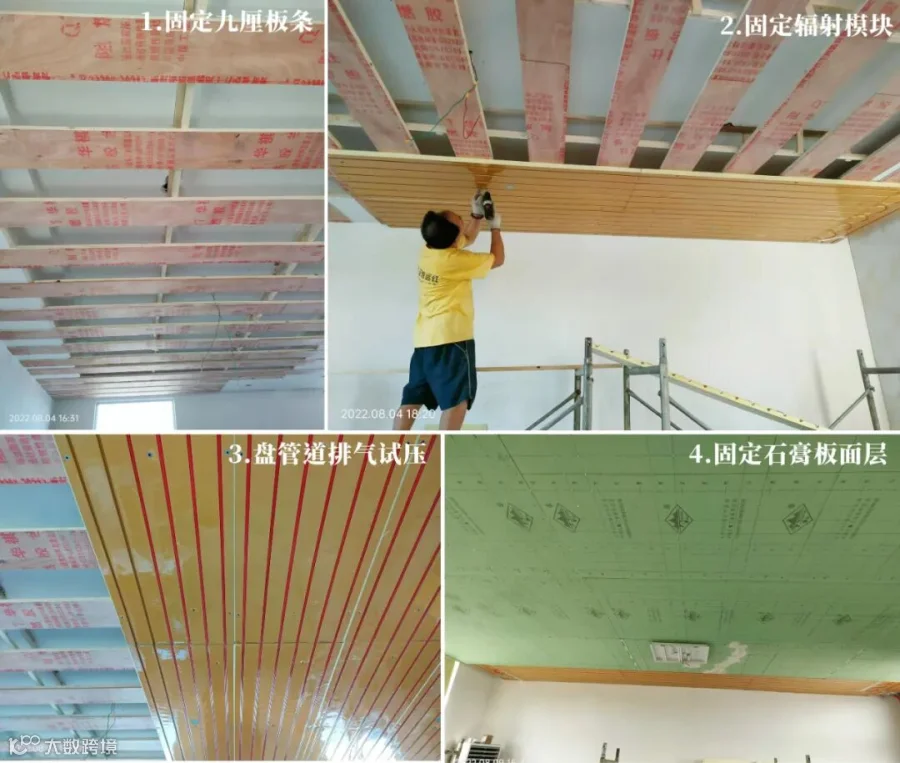

1.固定底板条：先在顶面上用水泥钢钉和膨胀螺栓固定一层九厘板或20cm宽板条，用九厘板条可降低顶面重量和施工难度，板条可留空20-25cm间距铺设，弯头板处铺设2根板条宽40cm，两横头各铺1条封堵虫害隐患，固钉间距不大于60cm。

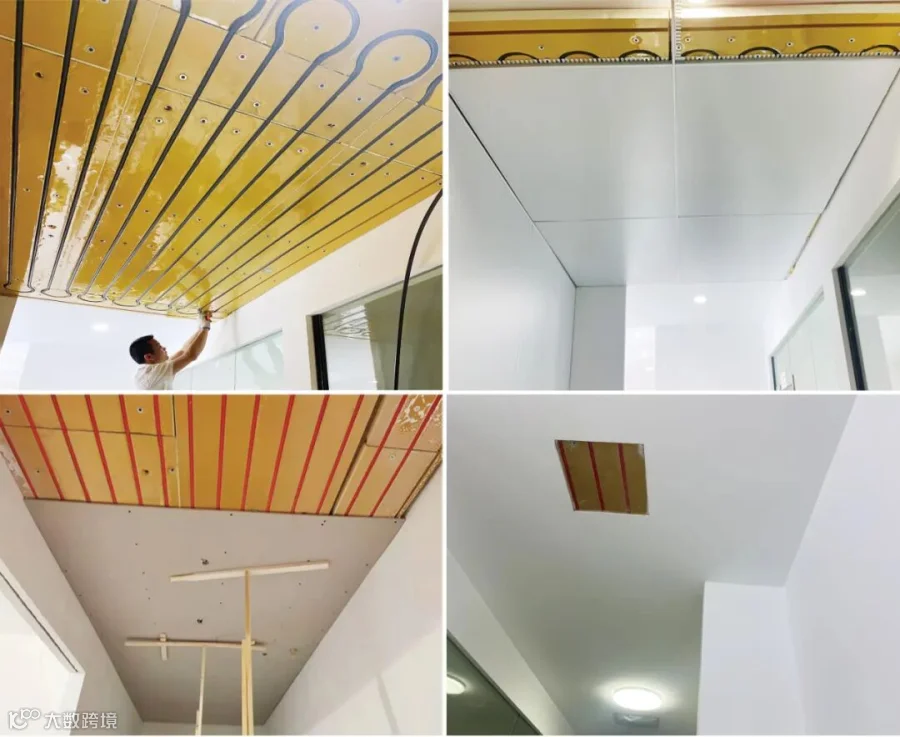

2.固定辐射模块：用4cm长自攻螺钉（带圆垫片），按图将远红外辐射模块固定在九厘板条上，模块方向与九厘板条垂直，弯头模块可用少量免钉胶和自攻螺钉固定服帖；

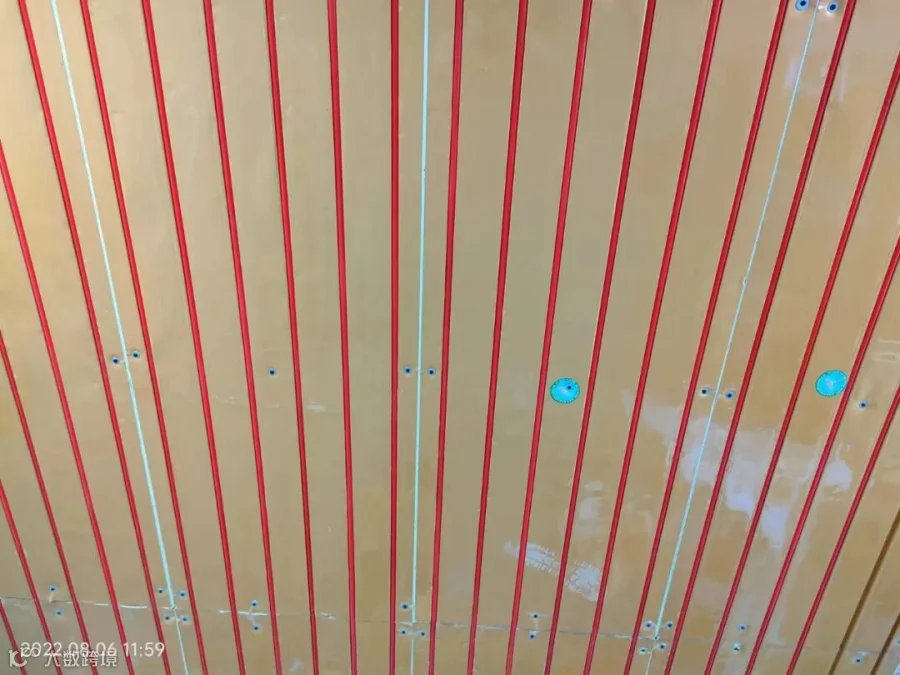

3.盘管道排气试压：按图嵌入13盘管，每回路最大管长度为160米，并预留好照明灯线，开机排气的制冷出水温度设定为最高23℃以上。

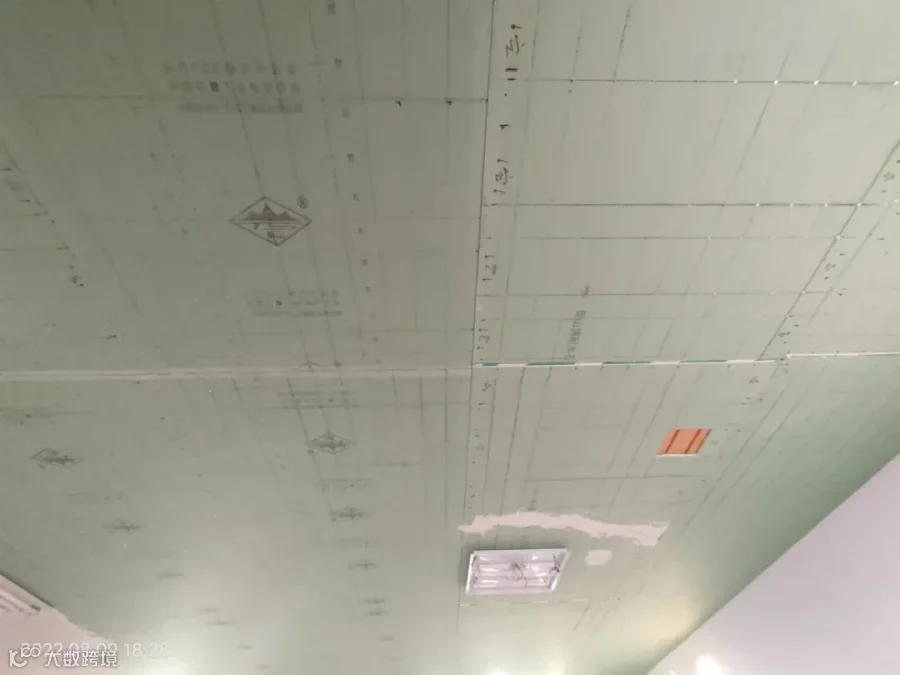

4.固定面层：用5cm长自攻螺钉固定石膏板，方向与九厘板条垂直，60cm宽度的防水石膏板可完全避免误伤管道隐患。表面交由装修公司刮腻子刷乳胶漆。
如采用集成板面层，先四周固定U型压边条，嵌入集成墙板并采用专用卡子固定服帖。实心板或铝蜂窝板边缝可采用工字卡条固定。
验收标准
1.固定板条的厚度不得低于8.5mm，且能牢固自攻螺钉，与楼板的钉距不大于60cm，弯头板处铺两根九厘板条。
2.辐射模块铺设方向应与九厘板条垂直，弯头板与直槽板需对槽，固定辐射模块须用带圆垫片的4cm长自攻螺钉。
3.辐射模块所有拼缝处用铝箔胶带粘贴密封。
4.防水石膏板铺设方向也与九厘板垂直，紧密严缝，固定石膏板用不带垫片的5cm长自攻螺钉，钉尾不得凸出表面1mm。
5.嵌入13盘管，每回路最大管长度不超过160米，按需预留好照明灯线。
天脉远红标配优质九厘板的规格宽200长2400厚9mm；标配专用防水石膏板规格为宽600长2400米厚9mm。

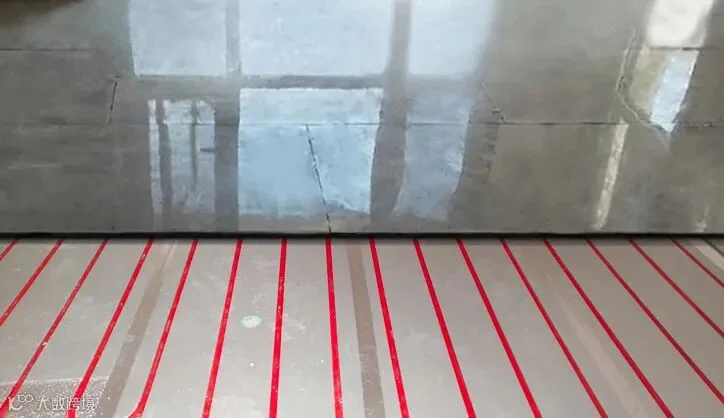

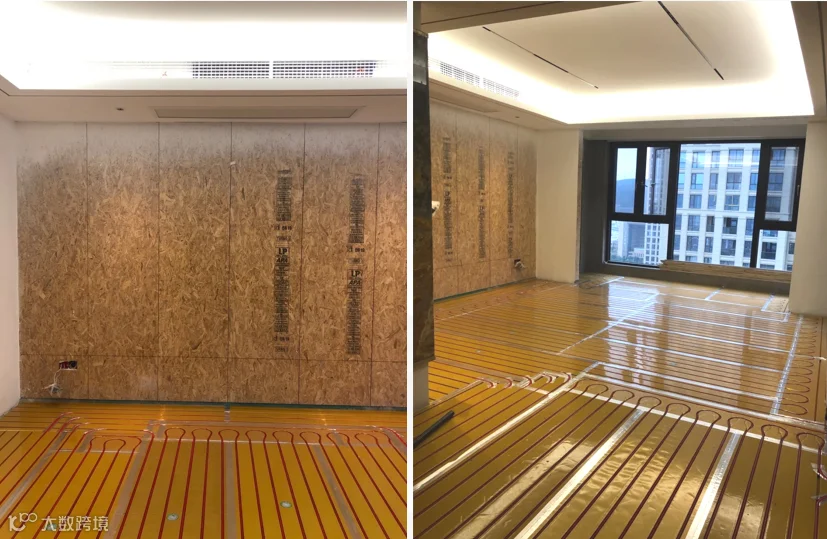

地面辐射板施工工艺及验收规范

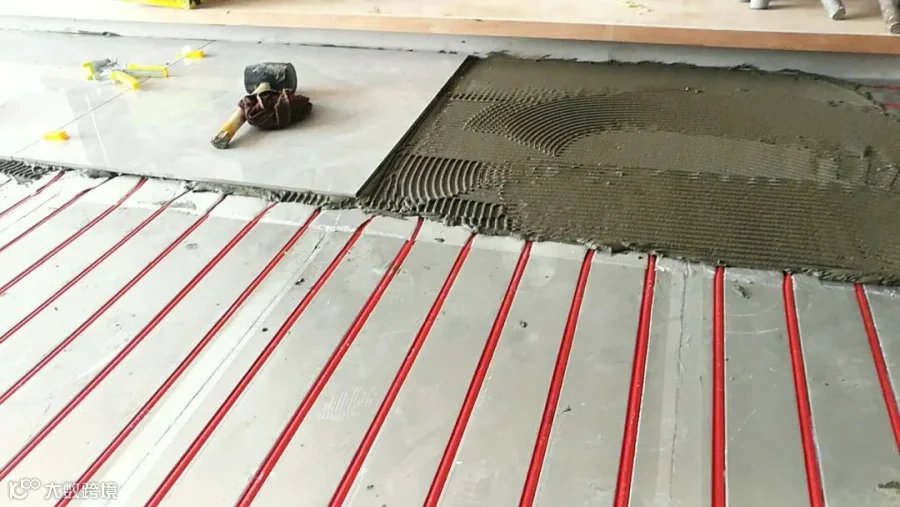

地砖区干式地暖铺设：

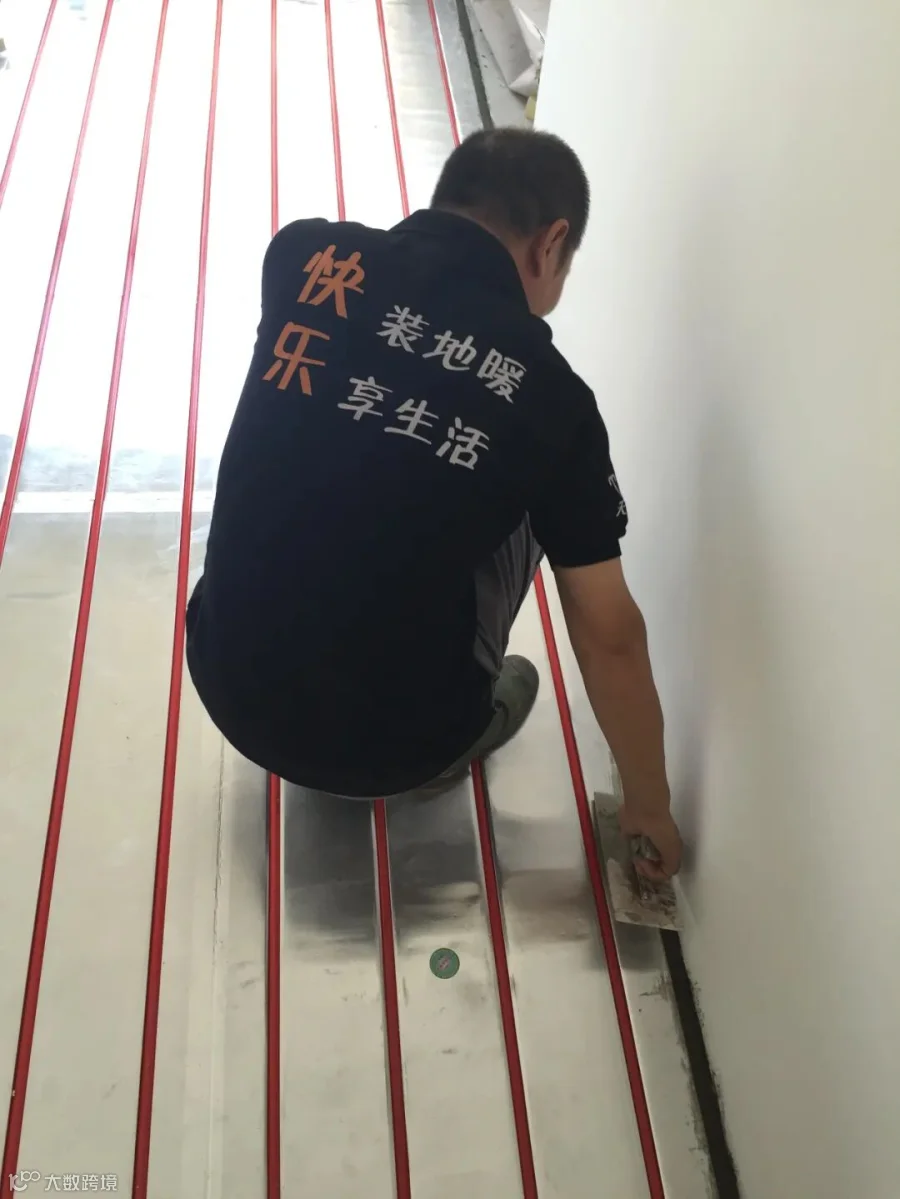

1、整平地面：地砖区对地面无平整度专业要求，装修公司对地面整平即可，中间不能有线管。

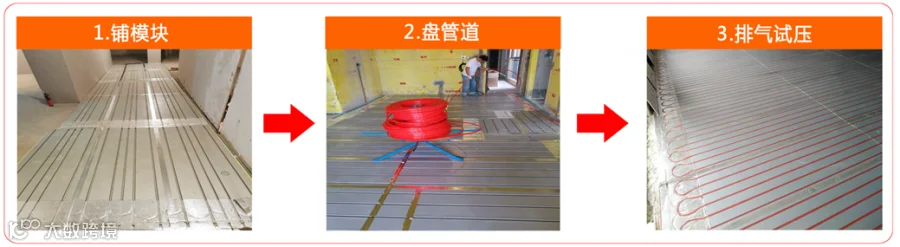

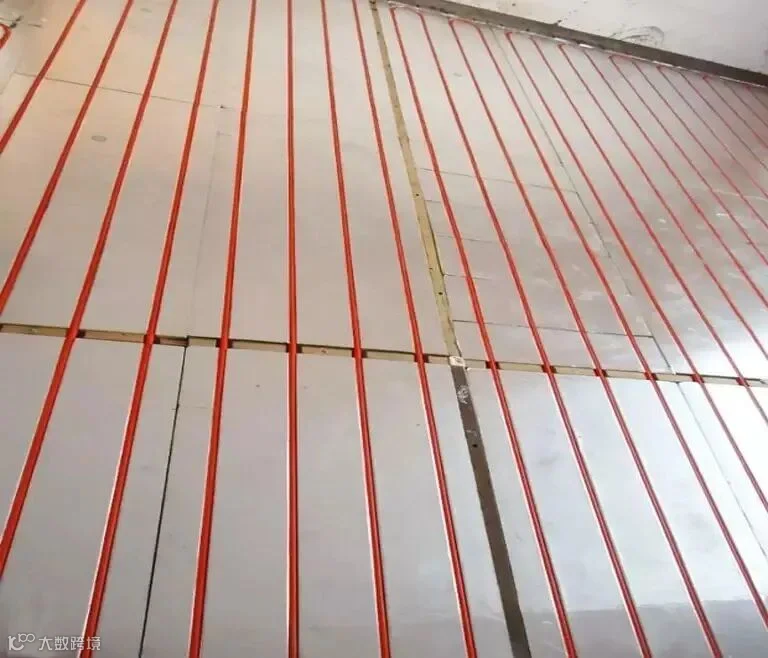

2、铺模块：先在地面铺设一层防潮垫，按图摆放防锈铝板干式地暖模块(3cm厚)，对槽铺设服帖，遇局部起拱模块，用发泡剂点粘固定地面服帖，根据房间长宽尺寸，用切割机裁切地暖模块满铺地面。
3、盘管道排气试压：铺设13PE-RT专用管，用脚踩入模块沟槽，拼缝处用铝箔胶带贴缝，连接分水器，注水试压，开机排气的制冷出水温度设定为最高23℃以上。
验收标准：
1、先铺设一层2mm厚EPE防潮垫后铺3cm厚地暖模块，地暖竣工厚度不大于3.2cm。
2、地暖管嵌入沟槽后不凸出表面5mm。
3、地暖模块嵌管后表面服帖，没有起拱和应力凸起。
4、所有拼缝处用铝箔胶带粘贴服帖。
5、注水试压6Kg，2小时压降不大于2Kg为合格。

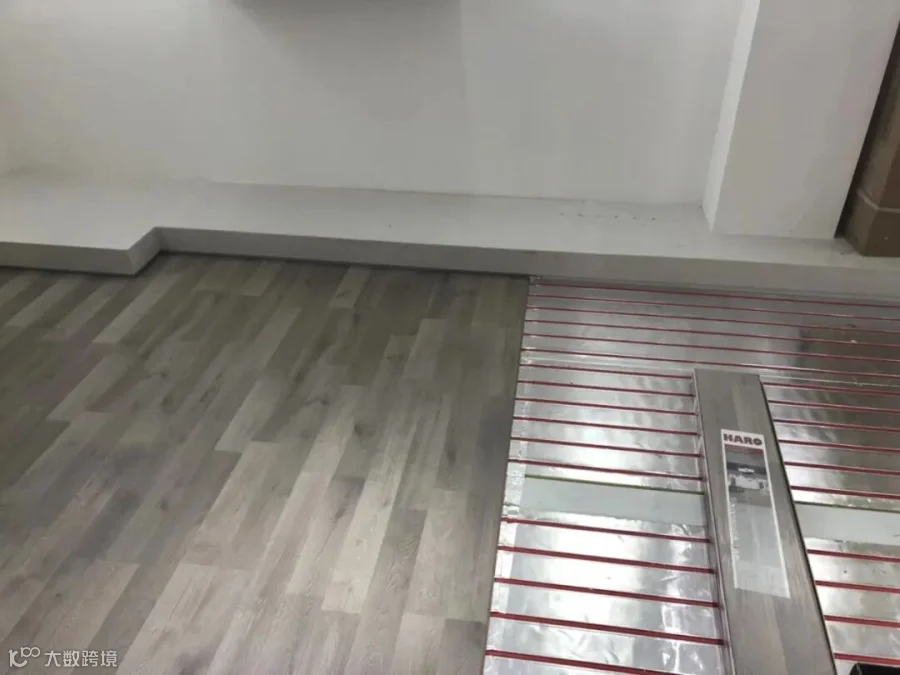

地板区干式地暖铺设：（简易施工三步骤）

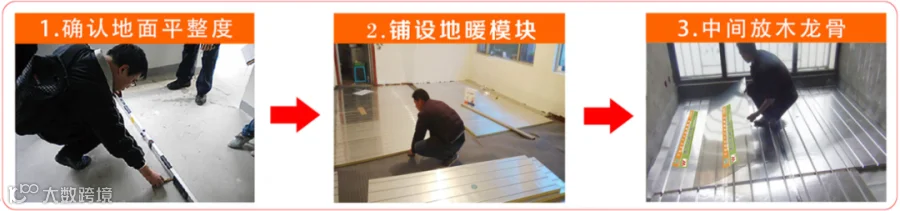

第一步：确认地面平整度达到铺地板要求:用水平尺等测量地面平整度应达到铺设地板要求，即每2延米的地面偏差小于3mm、、房间对角高低差小于1.5cm；如地板区平整度不合格则先停止施工，会同地板公司确认或重做自流平后铺设，可消除地板响声隐患。
第二步：先铺防潮垫后铺模块:先铺设一层2mm防潮垫并贴缝，按图铺设第1张模块，按顺序摆放并用铝箔胶带贴缝，根据现场尺寸裁切满铺地暖模块，不平整墙边和不规则墙根、过门处均预留不铺模块，如遇局部拱起模块，反面踩平后用发泡剂点粘地面固定服贴（划开防潮垫），如因嵌管应力过大铝板局部气鼓，用裁刀划开铝皮放气后胶带粘贴，可消除地板脚感松软隐患并脚感踏实。
分水器集中过管处用多槽板模块铺设，拐直弯采用45°分切铺设，大于4路宜采用保温板卡管水泥抹平过渡，以消除局部松软隐患；局部拐弯处可临时开槽或采用过渡沟槽板模块，临时开槽处用布基胶带粘贴。
第三步：中间放置1根木楞骨.墙边及过门处用水泥抹平处理：大于13m2的地板区，沿地板缝垂直方向在模块拼缝处固定1根木楞骨，墙边及过门处用水泥抹平处理，可消除地板晃动隐患。
验收标准：
1.确认地面平整度必须达到铺地板要求，每2延米的地面高低差不大于3mm；
2.按施工图盘管、地暖模块嵌管后表面服帖，没有起拱和应力凸起；
3.大于13平方的地暖区，中间拼缝处应固定一根专用木楞骨；
4.不规则墙边及过门处统一用水泥抹平处理，不得垫模块板头；
5.所有拼缝处用铝箔胶带粘贴服帖。
6.注水试压6Kg，2小时压降不大于2Kg为合格。
