【技术分享】利尔达Module基站定位应用笔记
>

【技术分享】利尔达Module基站定位应用笔记

【技术分享】利尔达Module基站定位应用笔记 利尔达科技集团
2024-04-16
1
导读：本文给出了Lierda NB-IoT 模组通过AT 指令获取Cell ID 上传至AEP 平台的流程，最后演示了服务器查询基站定位的效果。


基站定位是一种是基于移动、联通或电信运营网基站的定位技术。根据移动终端所处的小区标识号（Cell ID）来确定移动终端的位置是最简单的一种定位方法，也是当今无线网络中广泛采用的定位技术。基站定位技术的定位精度取决于基站位置的远近，误差一般大于125m。基于基站Cell ID 的定位方法的最大优势是响应速度快(约为3s 左右)。

本文给出了Lierda NB-IoT 模组通过AT 指令获取Cell ID 上传至AEP 平台的流程，最后演示了服务器查询基站定位的效果。




模组上传基站定位信息

本节通过模组AT 指令获取接入基站的定位信息，并上传数据至AEP 平台。

01

确认正常通信模式下参数和WOR模式下参数

模组获取基站定位信息示例如下。


向上滑动阅览


AT　　             //判断模组是否上电开机成功

　　OK

AT+CFUN=1　  //关闭飞行模式
　　OK

AT+CEREG?　  //判断PS 域附着状态，第二个参数为1 或5 表示附着正常
+CEREG: 0,1
　　OK

AT+ECSTATUS  //获取基站状态
　　

+ECSTATUS: PHY, DlEarfcn:3684, UlEarfcn:21684, PCI:436, Band:8, RSRP:-46, RSRQ:-1, SNR:23, AnchorFreqOfst:11, NonAnchorFreqOfst:0, CeLevel:0, DlBler:0/100, UlBler:0/100, DataInactTimerS:60, RetxBSRTimerP:16, TAvalue:0, TxPower:-25, NBMode:"Stand alone"

+ECSTATUS: L2, SrbNum:2, DrbNum:0

+ECSTATUS: RRC, State:"CONNECTED", TAC:6676, CellId:201538369

+ECSTATUS: EMM, EmmState:"REG", EmmMode:"CONNECTED", PTWMs:10240, EDRXPeriodMs:40960, PsmExT3412TimerS:72000, T3324TimerS:300, T3346RemainTimeS:0


+ECSTATUS: PLMN, PlmnState:"SELECTED", PlmnType:"EHPLMN", SelectPlmn:"0x460,0xf000"


+ECSTATUS: ESM, ActBearerNum:1, APN:"cmnbiot.MNC008.MCC460.GPRS", IPv4:"100.89.127.217"


+ECSTATUS: CCM, Cfun:1, IMSI:"460081087909976"

备注：本节演示所用的模组为MB26 Y0C模组，其他NB-IoT模组查询基站小区信息可参考对应NB模组的AT指令集。


02

模组上传基站定位信息至AEP平台

本小节给出了模组上传基站定位信息至AEP 平台的示例流程。

1、模组接入AEP 平台操作流程

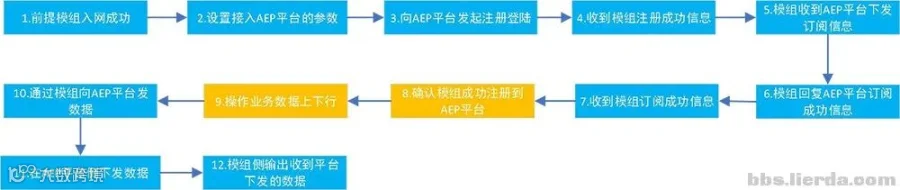

图1 模组接入AEP平台操作流程


2、示例流程


向上滑动阅览


//注意：执行以下流程时，模组需入网成功，同时AEP平台侧已注册相应设备


AT+CTM2MSETPM=221.229.214.202,5683,86400　　//设置接入AEP平台的参数
OK
AT+CTM2MREG　　//向AEP平台发起注册登录
OK
+CTM2M: reg,0
+CTM2M: obsrv,0


//模组向AEP平台发送已获取到的小区信息，格式用户自行定义(这里已属于用户自己的通信协议)


//以下为自行定义示例：{"CellID":201538369,"TAC":6676} 发送为16进制字符串
　　AT+CTM2MSEND=7b2243656c6c4944223a3230313533383336392c22544143223a363637367d
+CTM2MSEND: 63201
+ECPSMR: 0
+CTM2M: send,31,63201
OK


3、平台收到模组上发的数据

图2 平台收到模组数据



获取模组位置

在模组上传定位信息至AEP 平台后，用户可将平台的数据推送至自己的服务器，同时通过购买运营商相关定位服务数据库，获取设备已驻网基站的位置信息。该部分操作与模组无关，需要用户自行与运营商进行沟通。

利尔达X 平台获取模组位置信息：通过postman向利尔达X平台定位服务器发送基站定位信息，获取设备位置。

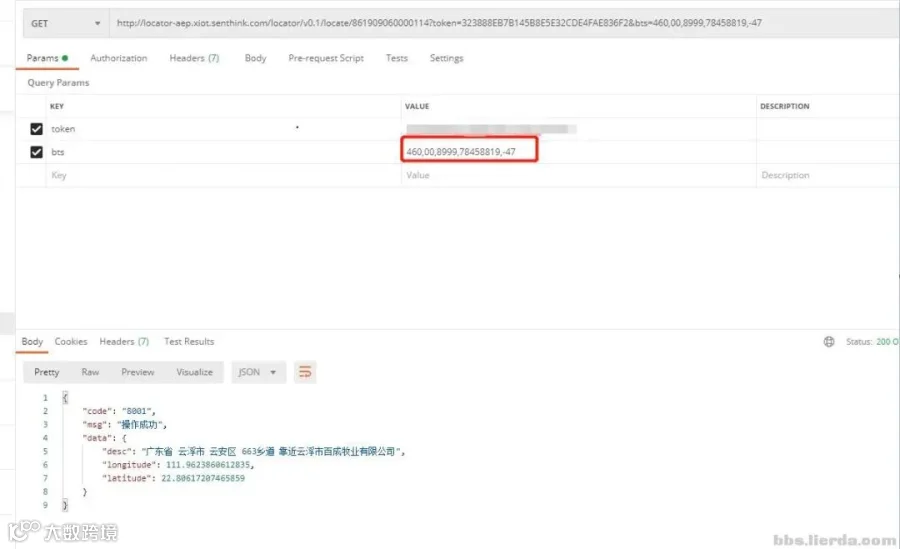

图3 Postman发送基站信息获取定位经纬度
