安装知识 | 家用中央空调隐蔽工程结束注意事项（通用210501版）

室内隐蔽工程结束，意味着空调公司90%的工作已经告一段落。下一个节点，就到了装修硬装结束，家具进场前提前通知我司测量风口、安装风口以及控制器等。

一个卓越空调效果的实现，需要多方的共同配合，以下注意事项，提请用户以及相关装修第三方认真阅读并遵照执行！以免造成不必要的返工和费用。

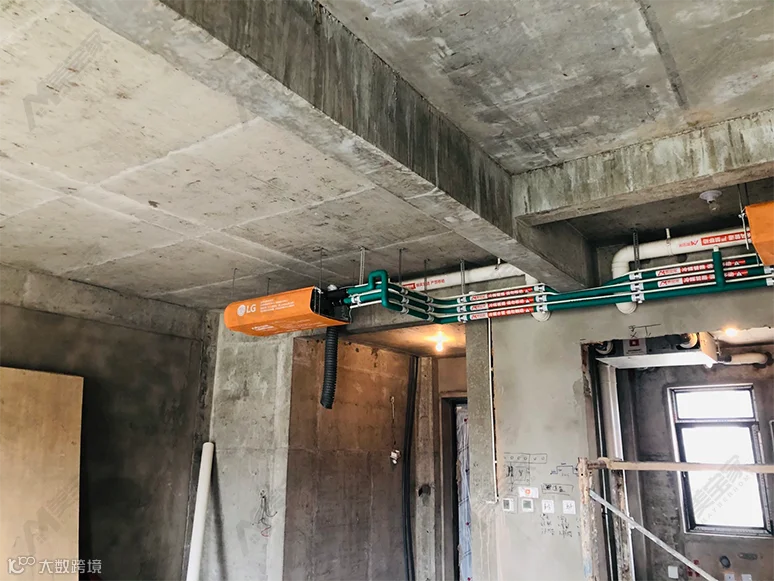

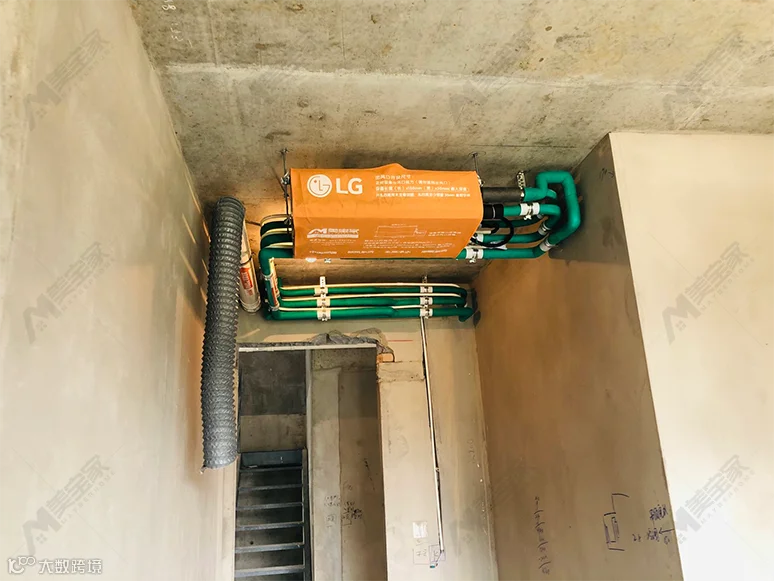

一、空调管道

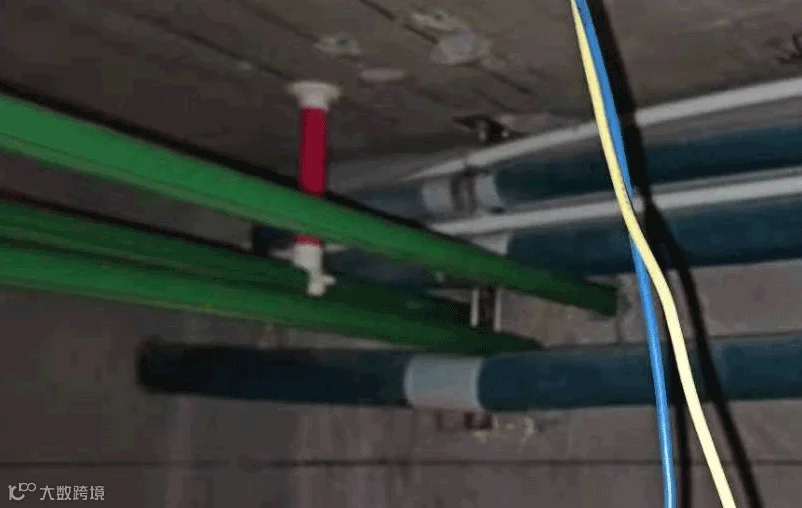

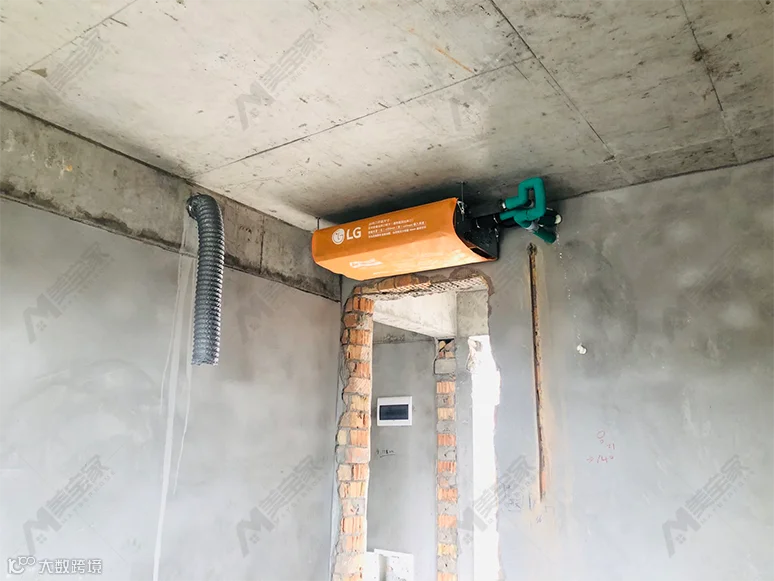

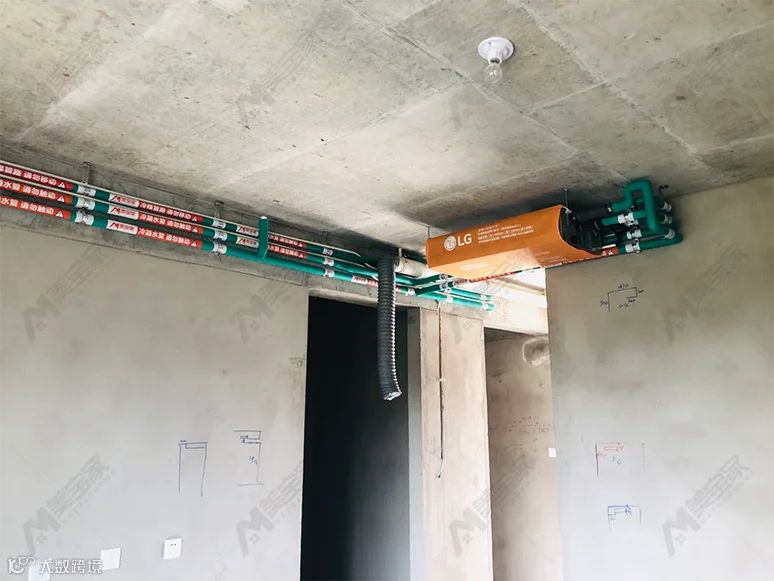

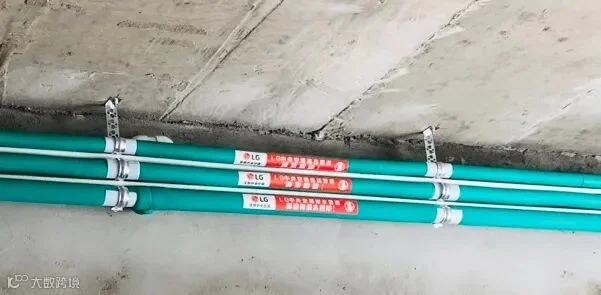

一般空调都有三根管道，上面两根为冷媒管道，下面一根为冷凝水管道。在木工做吊顶时，尤其是下面一根管道请勿触碰或抬高、压低，都有可能造成后期漏水等不必要的麻烦。

如不慎触动，请及时通知我司调整。

二、空调电源线

我司一般只包含室内机电源线的施工，不包含室外机电源线的施工以及空开的更换。

1. 如室外机为220V（室外机≤7匹），需从空开引3根6㎡电源线至室外机处多2米，切勿私自接线！并更换单独空开为32A；

2. 如室外机为380V（室外机7匹＜X≤10P），需从空开引3根6㎡,2根4㎡（或5根6㎡）电源线至室外机处多2米，切勿私自接线！并更换单独空开为40A。

如超过以上规格，现场我司技术人员会另给参数。

三、空调风口开孔

我司包含风口的材料以及安装，开孔工作需要装修第三方配合完成，请务必认真阅读以下注意事项，避免返工！

编号	说明	图示

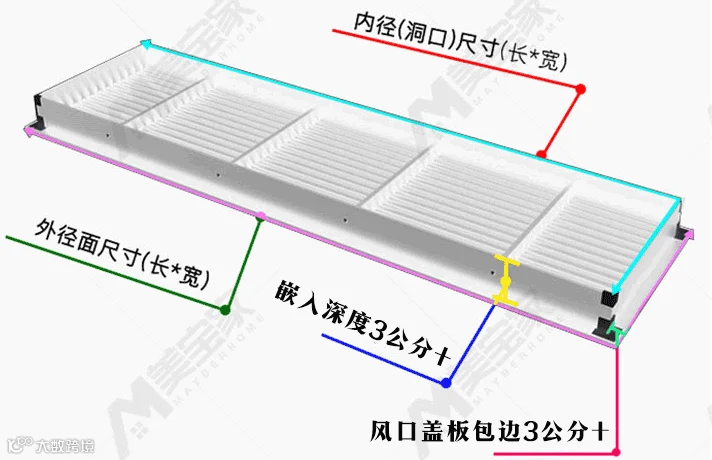

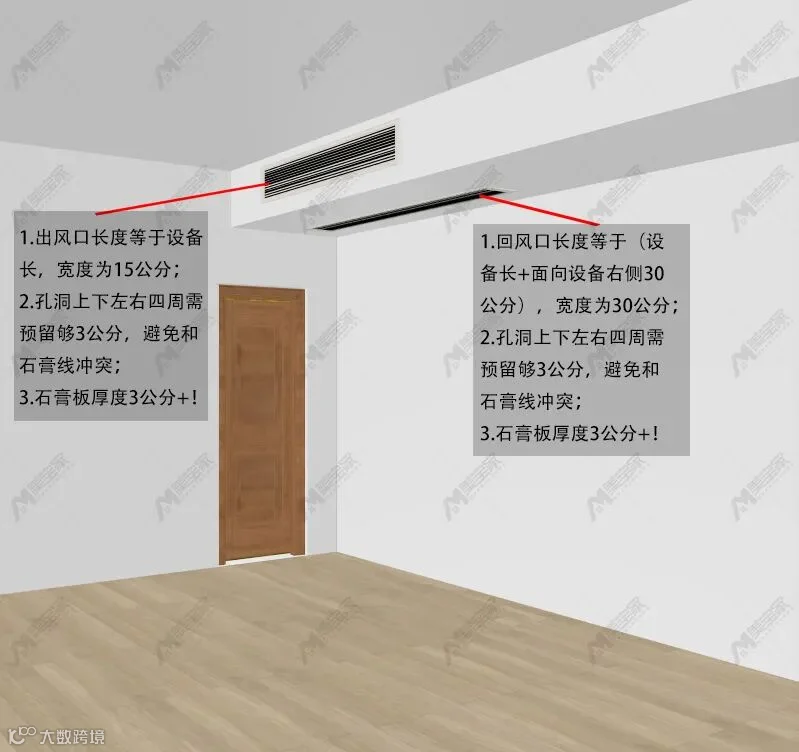

1	a.请按照室内机包机布所示尺寸正确开孔，注意石膏线位置; b.孔洞上下左右四周需预留够3公分！石膏板厚度3公分+！

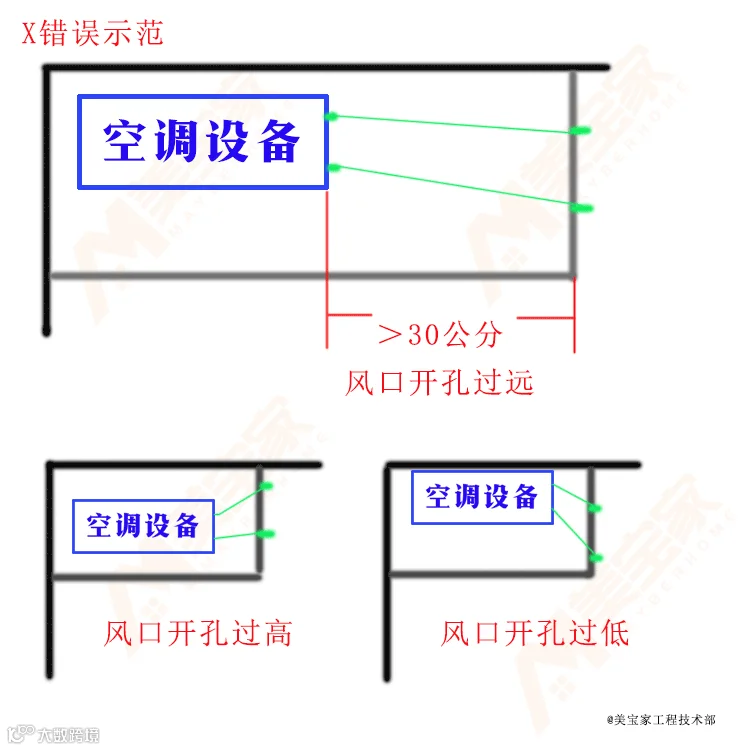

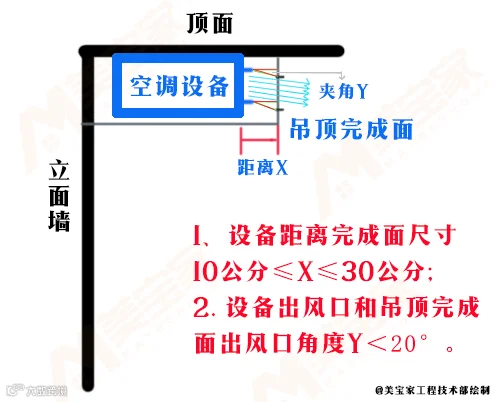

2	a.普通风口室内机设备前沿距离吊顶完成面10~30公分区间； b. 最终出风口上边沿和设备出风口上边沿夹角控制在20°以内，出风口上边沿不可高于设备出风口上边沿。

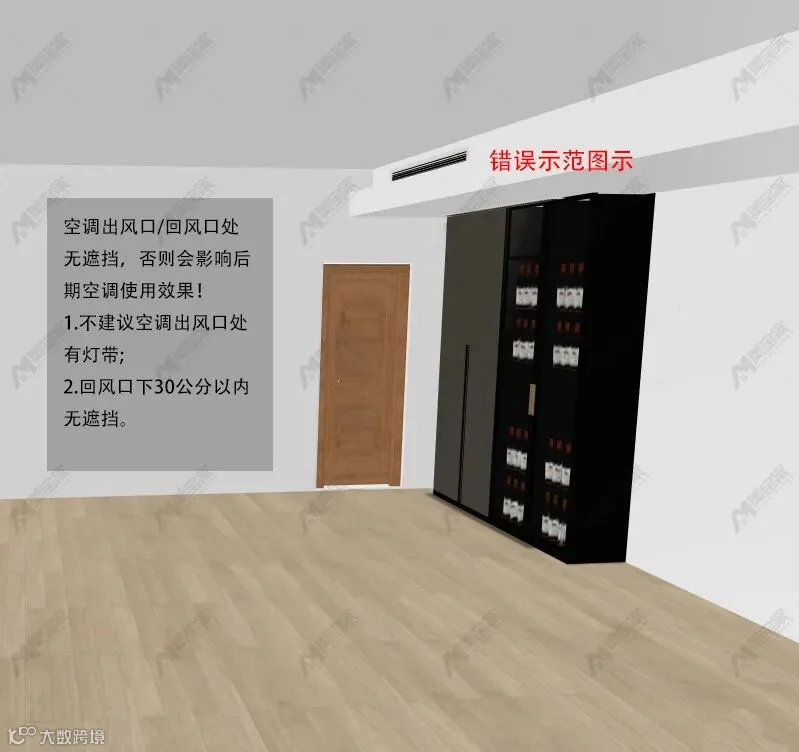

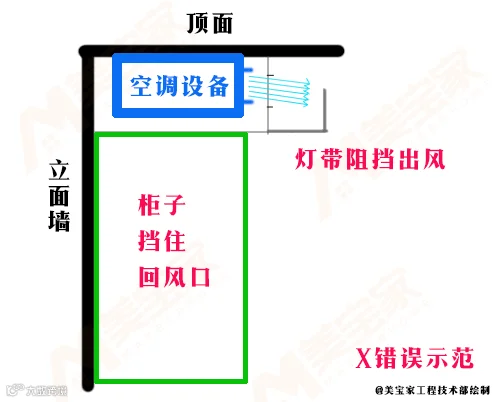

3	空调出风口/回风口处无遮挡，否则会影响后期空调使用效果！a.不建议空调出风口处有灯带；b.回风口下30公分以内无遮挡。

四、控制器

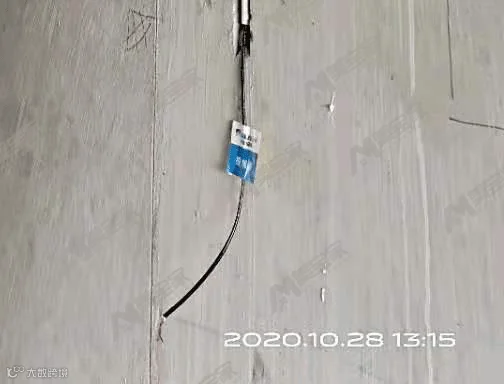

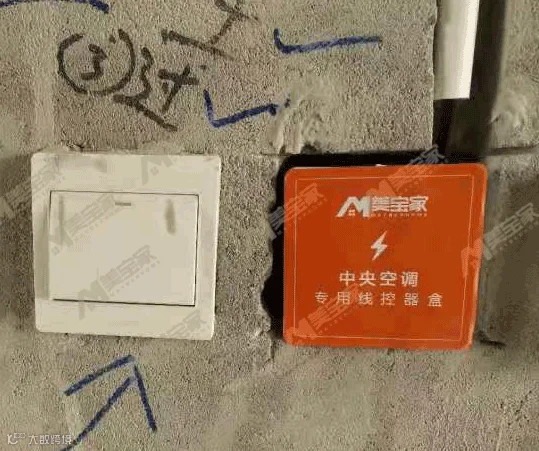

空调控制器信号线由我司按照进场核对位置预留，一般分为两种，第一种为120*120明装控制器，只预留控制线；第二种为86*86暗装控制器，预留底盒。请密切留意控制器位置：

1. 不可将控制线/底盒填埋在墙内；

2. 在做墙面处理时，注意控制器高度与开关面板一致并预留足够的安装空间。

五、防尘保护

我司撤场时，已做好空调防尘保护，请勿私下拆卸或拆卸后即刻恢复。

以上，如情况特殊，请及时和我司负责人员取得联系。
