导读：今天小编为大家介绍一下森德康舒安系列S1控制器的详细说明，方便各位用户查阅。

今天小编为大家介绍一下森德康舒安系列S1控制器的详细说明，方便各位用户查阅。

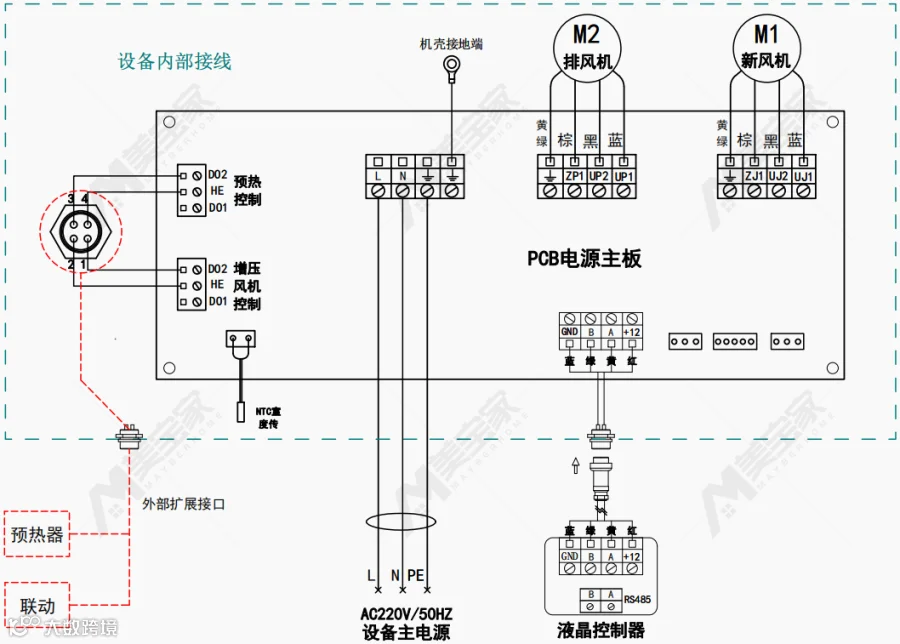

1.电气气接线图:

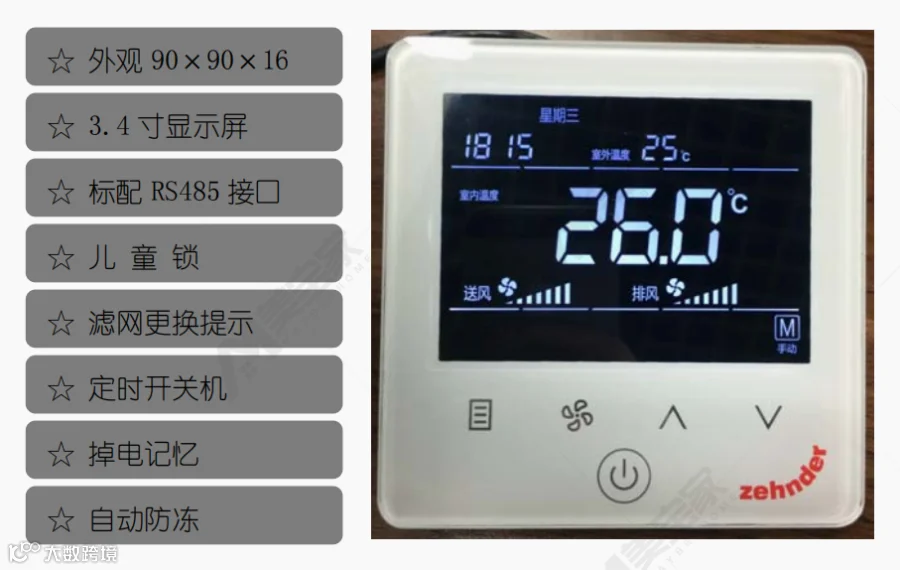

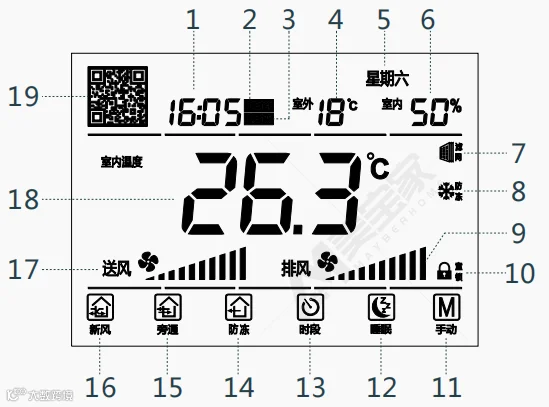

2. CA-S1液晶外观(低配):

1)显示说明:

1-时间显示	2-定时功能开	3-定时功能关	4-室外温度
5-星期显示	6-室内湿度	7-滤网更换提示	8-防冻状态
9-排风风速	10-按键锁状态	11-手动状态	12-睡眠模式
13-时段模式	14-防冻模式	15-旁通模式	16-新风模式
17-送风风速	18-室内温度	19-森德在线

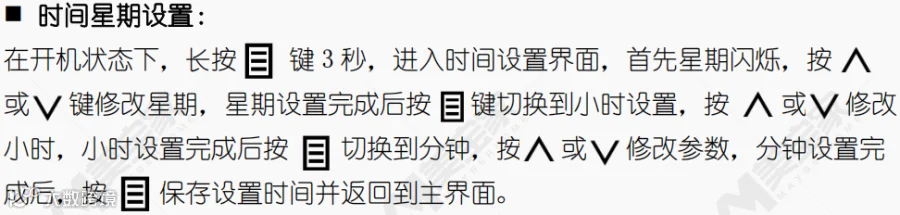

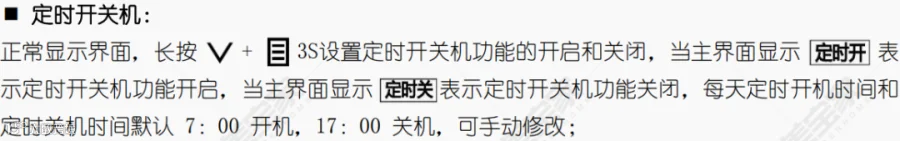

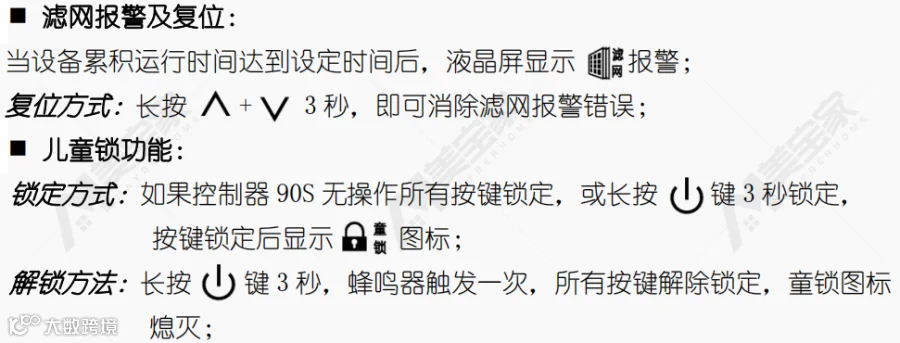

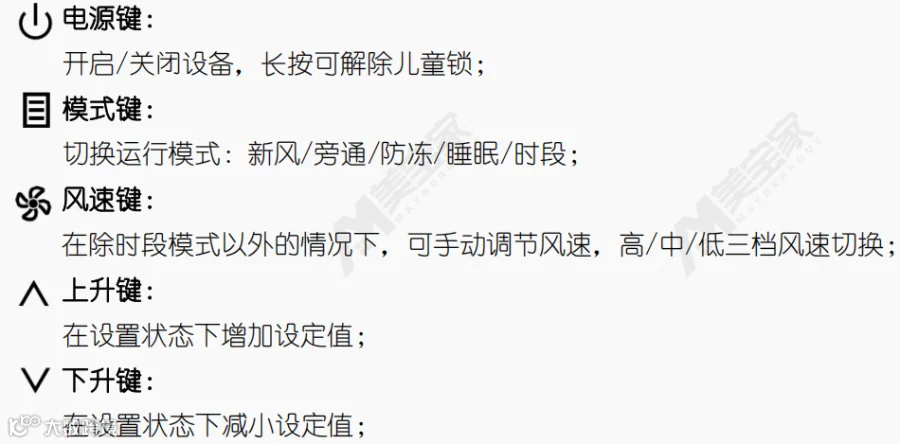

2)操作说明:

3）运行模式：

 新风模式：

送排风机同时运行，将室外新鲜空气送入室内，并将室内污浊空气排出室外，可手动调节 1～3 档风速；

 旁通模式：只有送风机运行，可将舒适温度的室外空气直接送入室内，可手动调节 1～3 档风速；

 防冻模式：只有排风机运行，当冬季室外温度极低时，为防止设备机芯结冻，可通过只排风的方式使室外空气缓慢从其它地方进入室内，在保证设备不结冻的同时可最大限度减小室内降温感；可手动调节 1～3档风速；

 睡眠模式：送排风同时以最低风速运行，风速不可手动调节，且显示屏背光会延时熄灭，按模式键可切换到其他模式；

 时段模式：设备按照时段设定的参数自动进行风速控制，7 天为一个设置周期，每天可设定 4 个时段，每个时段下可设置当前时段的运行风速；

默认为：周一～周日：7：00～9：00 中速， 9：00～17：00 高速，

17：00～24：00 中速，24：00～7：00 低速，

4）功能说明：

 自动防冻：

当室外温度≤FT1 时，送风要求变为低速（如果原来为关闭时保持关闭），排风为不低于中速（如果原来排风为高速则为高速，如果原来排风中速或中速以下则为中速；如果原来送风、排风同时关闭状态下，则不改变原来的关闭状态）；当室外温度为≥0℃时，恢复原来控制逻辑。

当室外温度≤FT2 时，送风要求关闭，排风为保持原来的状态；当室外温度≥FT1 时送风恢复开启。当执行以上逻辑时，显示“防冻”。FT1 默认：-5℃，FT2 默认：-10℃

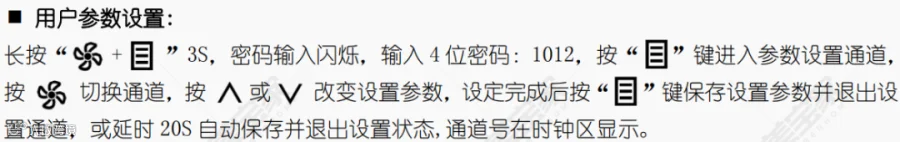

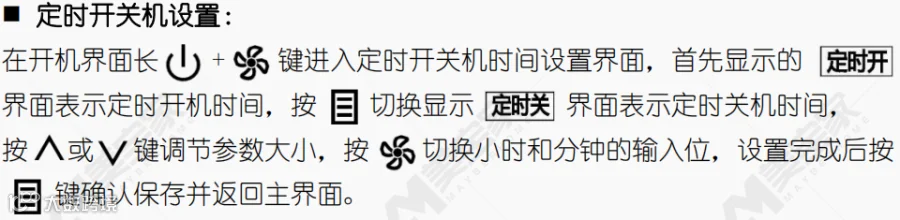

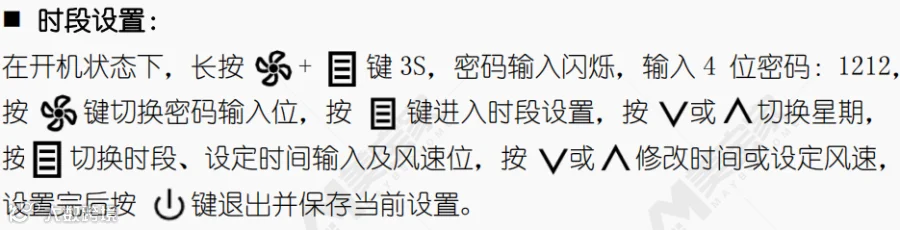

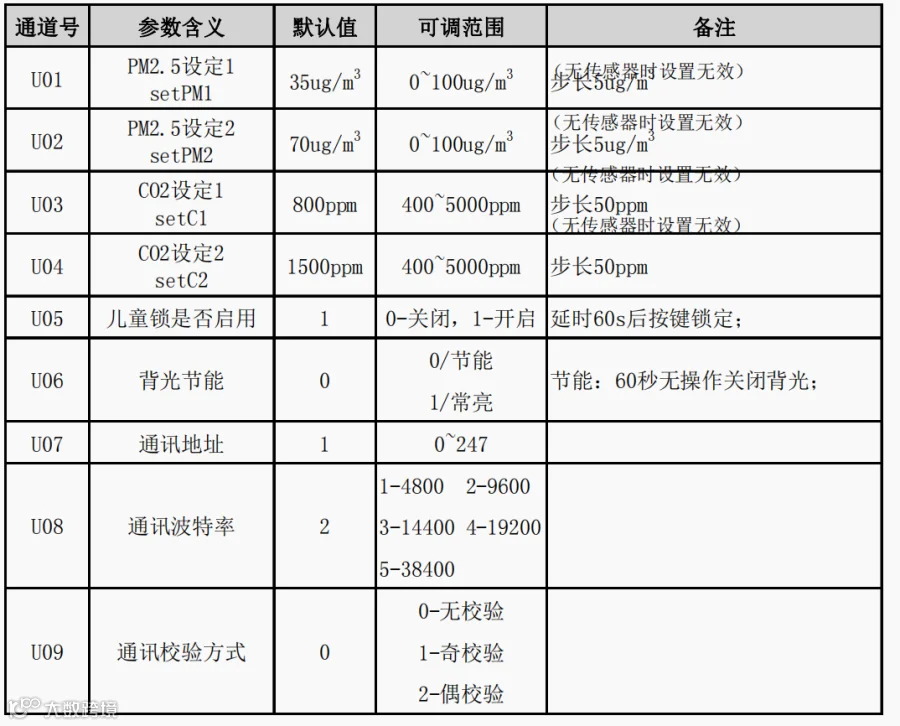

5）设置功能

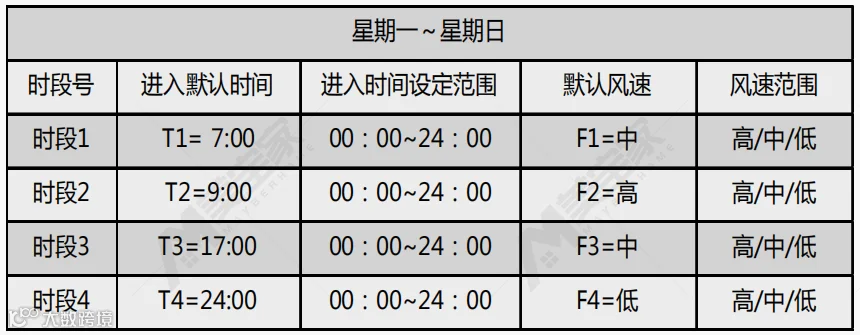

① 时段运行说明：T1～T2 运行风速为 F1；T2～T3 运行风速为 F2；T3～T4 运行风速为 F3；T4～T1 运行风速为 F4；

② 当进入时间设定为 00：00 时，该时段无效，自动延伸到下一时段；

③ 当风速的设定值=无时，风机为停止状态；
