空调新风CAD图纸锁定底图（技术篇）
>

空调新风CAD图纸锁定底图（技术篇）

空调新风CAD图纸锁定底图（技术篇） 美宝家
2021-10-27
2
导读：空调CAD锁图-步骤
经常有朋友问小编CAD图纸的一些问题，下来小编整理一些资料方便大家参考。在我们画图的时候，经常会碰到不小心选中底图的问题，来回操作，那么如何锁定CAD的底图呢，今天小编为大家详细讲解一下：
空调新风CAD图纸如何锁定底图
1. 输入命令 “ maytrans ”或“LAYTRANS”

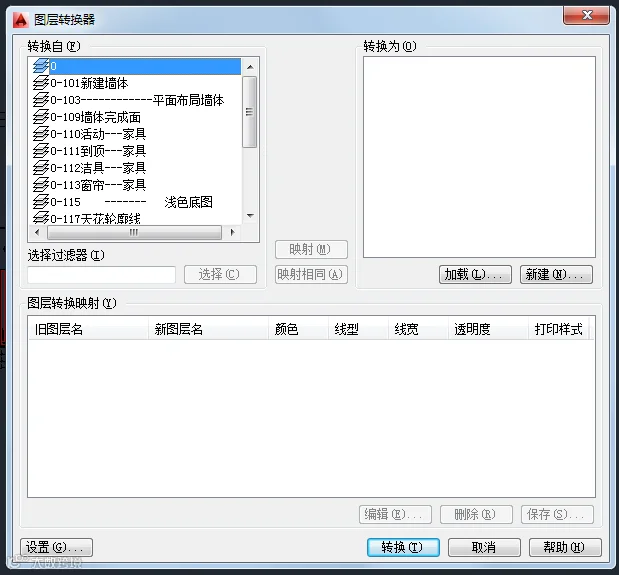

按空格键，出现下图

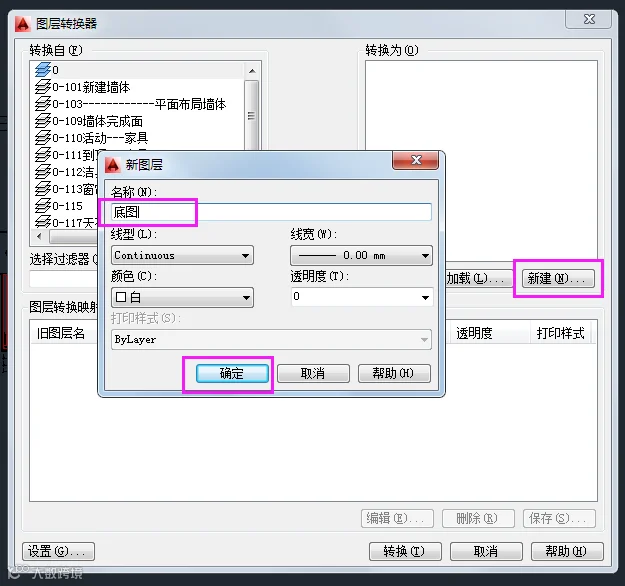

点新建。名称，随便起，自己知道就好了，然后，点确定。
操作如下图。

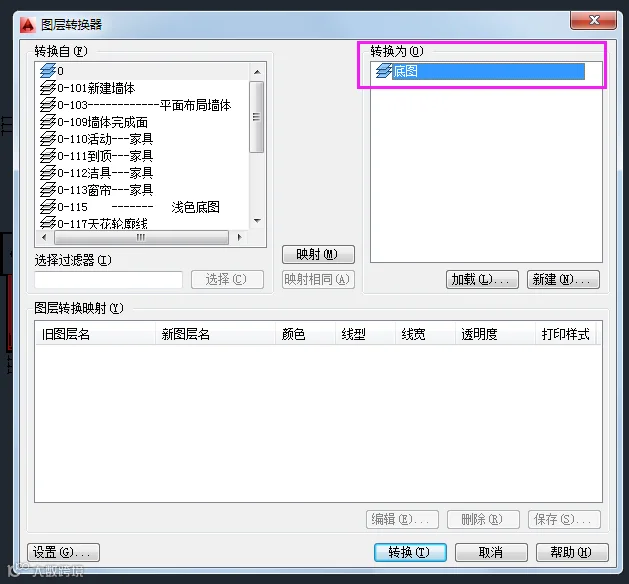

左键单击“ 底图 ”，如下图：
来到右侧，A情况：所有图层全部 锁定

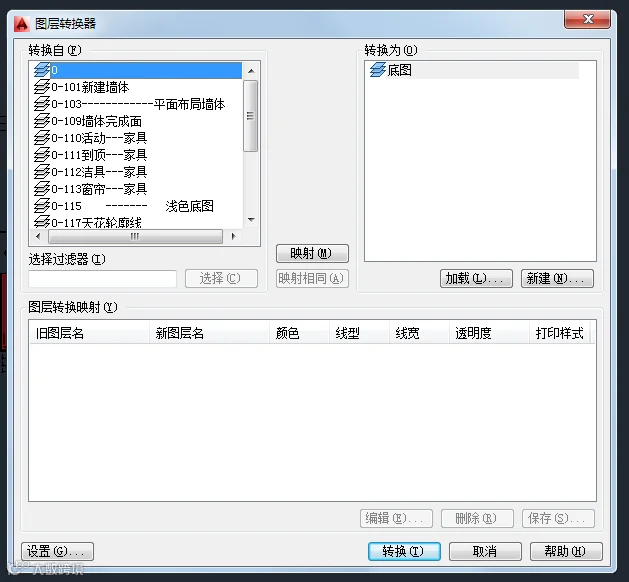

第1步：左键单击,图层“ 0 ”如下图，

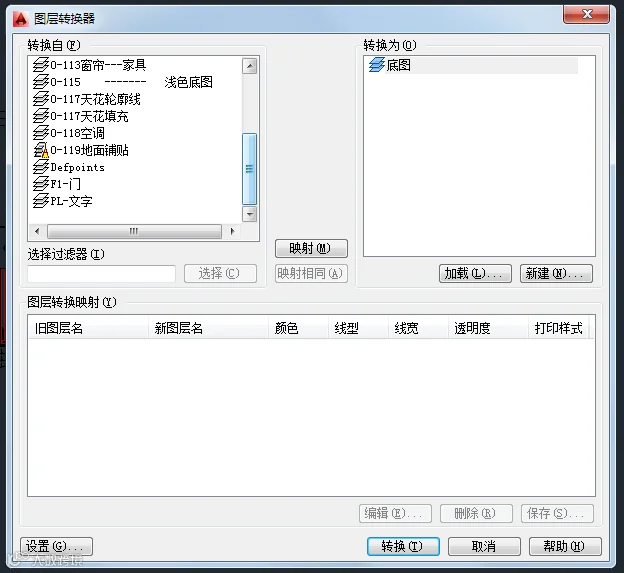

第2步：下拉滚动条，到最下侧。如下图

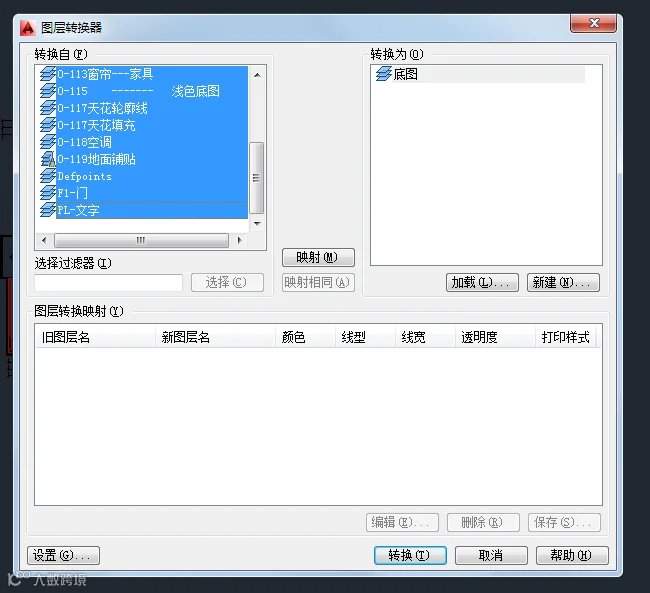

第3步：按住 shift ，然后点图层 “ PL-文字 ”，如下图

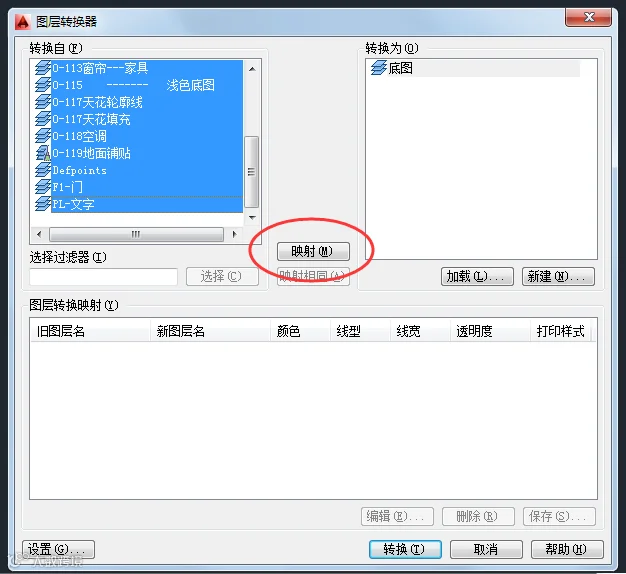

第4步：单击 映射，如下图

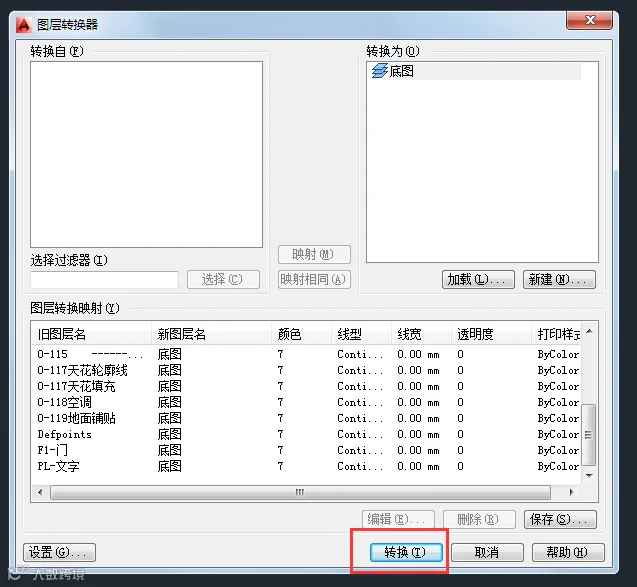

第5步：出现下图，单击 转换，如下图

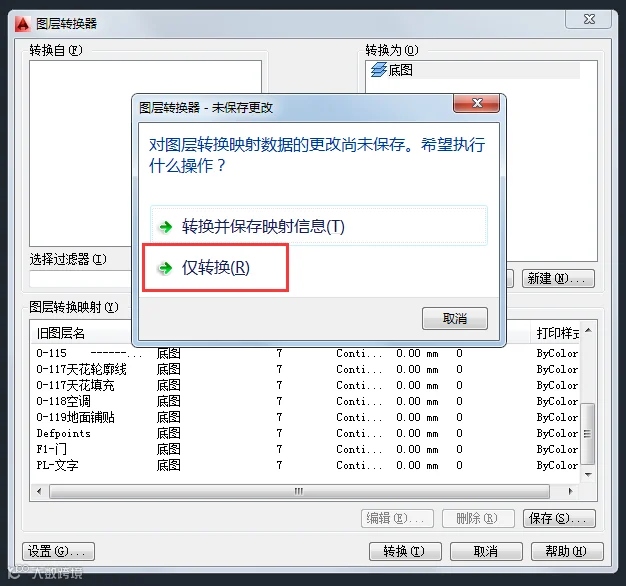

第6步：单击 仅转换，如下图
第7步：调出图层，“La ” 是图层快捷键，或者如下图，菜单调出

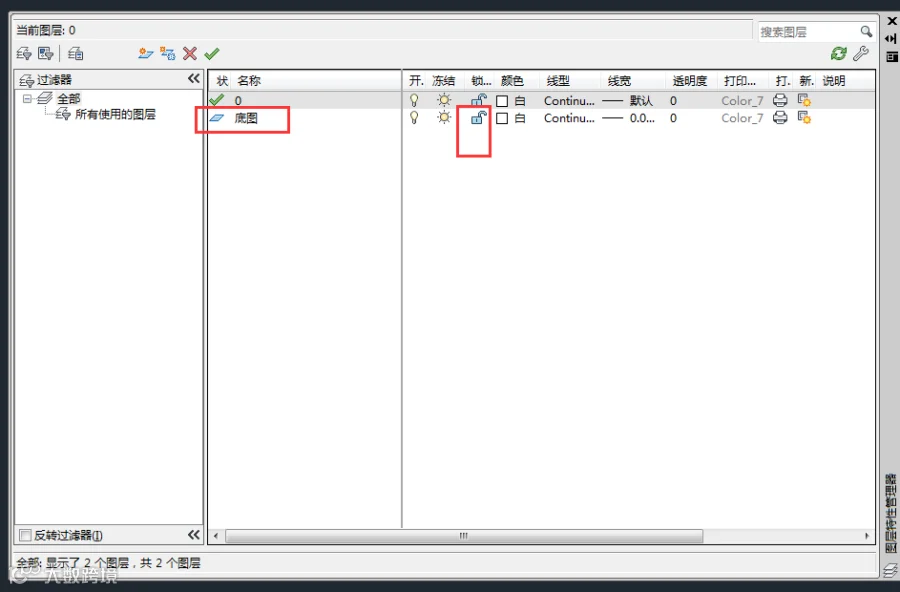

第8步：红框里，锁定。完成。

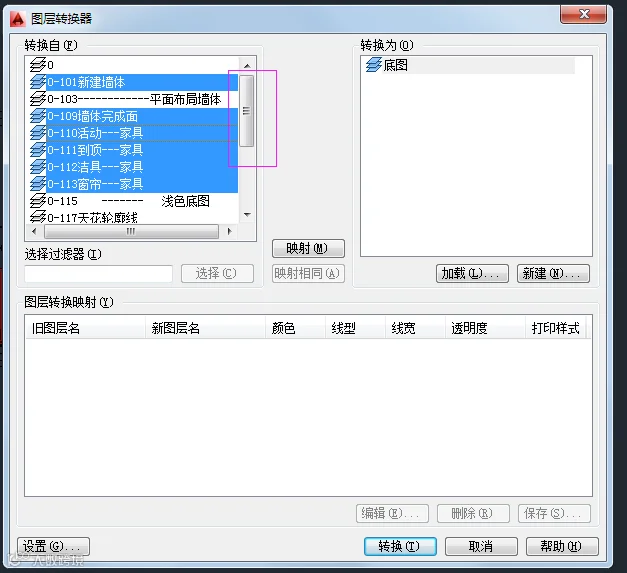

B情况 左键单击，挑选需要“锁定”的目标，按（alt键）

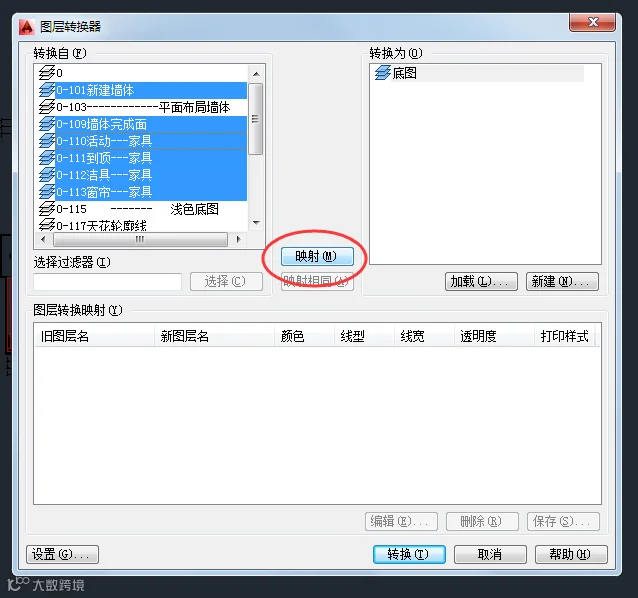

如下图，步骤参考，A情况
是不是很详尽了，不知道学会了吗？
