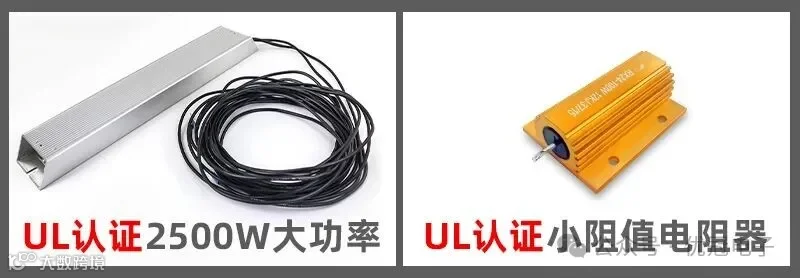

在工业自动化设备中，制动电阻是驱动器系统的核心元件，负责消耗电机制动过程中产生的再生能量，保障设备平稳停机、避免母线过压。但不少现场工程师都会遇到同一个难题：制动电阻频繁烧毁、损坏，反复更换却治标不治本，既耽误生产进度，又增加设备维护成本。
其实，制动电阻的损坏并非偶然，背后往往隐藏着选型、安装、工况或参数设置等方面的问题。今天，结合一线实操经验，整理出一套完整的排查思路，帮你快速定位根源、彻底解决问题，告别“换了又烧”的困境。
第一步：安全前置，避免二次故障（重中之重）
电气操作的首要原则是安全，排查前必须做好断电防护，防止触电或设备二次损坏，具体步骤如下：
切断主电源开关，观察变频器面板充电指示灯，确保完全熄灭；
等待至少5分钟，让变频器内部电容完成放电，避免残留电压伤人；
用万用表直流电压档，测量母线端子“+”与“-”之间电压，确认低于36V安全电压后，再进行后续操作；
排查过程中，避免用手直接触摸刚停机的制动电阻（温度可能高达几百摄氏度），防止烫伤。
第二步：直观排查——外观+基础检测（快速定位明显故障）
很多时候，制动电阻的故障可以通过直观观察和简单测量快速判断，无需复杂操作，适合现场快速排查。
1. 外观检查（一眼识别严重故障）
打开变频器接线盖板或制动电阻外罩，通过“看、闻、触”三步排查：
看：电阻体表面是否有裂纹、变色、鼓包或断裂，接线端子是否氧化发黑、松动；
闻：设备内部是否有焦糊味、塑料烧融气味，若有则说明电阻已严重过热烧毁；
触：断电冷却后触摸电阻表面，感受是否有异常松动，若电阻体断裂或严重烧黑，无需后续测量，直接更换。
2. 阻值测量（核心检测步骤）
用万用表测量电阻值，是判断其内部是否开路、老化的关键，操作步骤如下：
将万用表调至电阻档，选择合适量程（通常为200Ω或2kΩ档），短接表笔确认底数归零；
断开制动电阻与变频器的连接线，确保独立测量，避免其他元件干扰；
用表笔接触电阻两端接线端子，读取测量值，与电阻铭牌标称值对比；
判断标准：正常阻值偏差应在±10%以内；若实测值为无穷大（∞），说明电阻内部开路；若实测值远大于标称值，说明电阻老化严重，均需更换。
第三步：深度排查——找准反复损坏的核心根源
若外观和阻值检测无明显异常，或更换新电阻后仍频繁损坏，就需要从“选型、安装、工况、参数”四个核心维度深度排查，这也是大多数制动电阻反复损坏的根源。
根源1：选型不当（最常见，换再多也白搭）
很多时候，制动电阻损坏并非质量问题，而是选型时未匹配实际工况，主要分为两种情况：
功率选型不足：制动电阻的额定功率小于实际制动能量需求，尤其是设备频繁制动、负载惯性过大时，电阻会因长期超负荷运行，温度急剧升高而烧毁。正确做法是通过公式P=U²/R计算理论功率（U为直流母线电压，R为电阻阻值），再乘以1.5-2.0的安全系数，选型时遵循“就大不就小”原则；
阻值选型不当：阻值过小会导致制动电流过大，烧毁电阻和制动单元；阻值过大则会导致制动时间过长，再生能量无法及时消耗，引发母线过压，间接损坏电阻。需严格按照变频器手册规定的“最小制动电阻值”选型，阻值不可小于该数值。
补充避坑点：很多人会按电阻额定功率选配热继电器，这是错误的！热继电器的保护值应针对电阻最恶劣工况下的瞬时发热功率，而非额定功率，否则会导致保护失效，电阻依旧烧毁。
根源2：安装与散热不良（被忽视的“隐形杀手”）
制动电阻工作时会产生大量热量，若安装和散热不符合规范，热量无法及时散发，长期积累就会导致电阻老化、烧毁，主要排查以下几点：
安装距离：电阻与变频器之间需保持至少20cm净距，避免热气回流损坏变频器，空间受限时需加装隔热板；
散热环境：严禁将电阻放入密封电气柜内，若必须安装在柜内，需加装风扇强制对流；远离易燃物体，避免高温引发安全隐患；
散热维护：电阻表面若覆盖灰尘、油污，会严重影响散热，需定期用干燥压缩空气吹扫（禁止用水清洗）；检查散热风扇是否正常工作，避免风扇故障导致散热失效；
热保护安装：热继电器的测温探头需用导热硅脂紧密贴合在电阻铝壳中央（最热点），避免安装在远离热源的位置，否则无法有效感知温度、触发保护。
根源3：接线与电路异常（细节导致的“连环故障”）
即使电阻选型、安装都正确，接线不当或电路异常也会导致其频繁损坏，重点排查以下细节：
接线端子：检查变频器（通常为PB、PR或+、B端子）与电阻的接线端子，螺丝是否紧固，端子是否氧化，若有氧化需用砂纸打磨，重新压紧，避免接触电阻过大产生发热点；
连接电缆：需使用耐高温导线（如硅胶线、玻璃纤维编织线，耐温≥250℃），线径按变频器最大制动电流的1.5倍选择，优先使用多股软铜线；接线距离尽量缩短，减少压降和损耗，且单独敷设，远离信号线；
电路故障：检查制动单元（制动管、继电器）是否故障，若制动管短路、继电器损坏，会导致电阻持续通电发热；多台设备共用制动单元时，需避免共母线导致的电流过大，损坏电阻。
根源4：参数设置错误（电阻“形同虚设”或过度工作）
变频器参数设置不当，会导致制动电阻无法正常工作，要么“不干活”，要么“干太多”，最终损坏，重点检查以下参数：
制动单元使能：进入变频器参数设置模式，找到“制动单元使能”参数，设置为“启用”或“1”，否则电阻无法投入工作，再生能量无法消耗；
制动使用率与减速时间：制动使用率需调整至符合实际工况，减速时间过短会导致制动过于频繁，电阻长期高负荷运行；
参数匹配：核对制动电阻功率、阻值参数，确保与变频器内设置的参数一致（如部分伺服驱动器需设置外接电阻功率、阻值参数）；不同品牌变频器参数代码不同（如台达00-03、西门子P1237），需查阅设备说明书。
第四步：故障验证与长效预防（彻底解决，避免复发）
找到故障根源并整改后，需进行测试验证，确保问题彻底解决，同时做好日常维护，避免故障复发：
1. 测试验证步骤
空载测试：移除电机负载，执行启停操作，观察减速过程是否出现过压（OU/OV）、过流（OC）报警；
负载测试：连接负载，进行满载运行，监测制动电阻温度，正常工作温度应在80-100℃，超过150℃需增加散热措施；
异常处理：测试过程中若闻到异味、听到异响，立即按下急停按钮，切断电源重新排查。
2. 日常维护要点（延长电阻寿命）
定期检查：每季度检查一次接线端子，紧固松动螺丝，清理电阻表面积尘；
定期测量：每半年用万用表测量一次电阻阻值，及时更换老化、阻值偏差过大的电阻；
环境管控：避免设备频繁上电、断电，控制电网电压波动，必要时加装输入电抗器；
档案记录：记录电阻更换时间、工况参数，建立维护档案，便于后续排查。
总结：排查逻辑口诀（现场快速套用）
安全断电先做好，外观阻值初排查；选型安装查细节，参数工况深挖掘；测试验证保成效，定期维护减故障。
制动电阻频繁损坏，从来都不是单一因素导致的，关键在于找到“隐形根源”，而非单纯更换元件。按照以上排查思路，从安全前置到深度排查，再到长效预防，一步步操作，就能彻底解决制动电阻损坏的难题，降低维护成本，保障设备稳定运行。
