某客户住宅建筑面积160 m2 ，去除掉墙壁、厨房、卫生间，实际需要新风的面积约为90 m2 。根据相关设计规范，设计新风净化换气次数在1.2次/小时，客户住宅层高约2.8米，经过计算所需新风风量约为300m3/小时，我们为客户选择了一台350m3/小时的全热交换新风机提供新风，一台管道式空气净化器对新风进行净化。
设备选完了，下一步就是设计管道系统。这个小区标配有新风系统，但该配套系统存在若干问题。

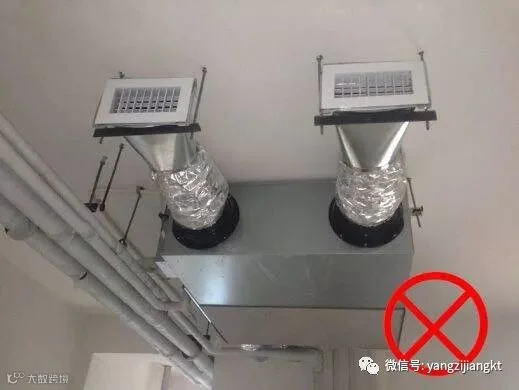

问题一：室内送风口与回风口间距太小，送风管道处是正压，回风管道处是负压，空气向负压处流动，新引入的新风又被迅速排出室外。新风系统几乎没有效果。
对策：延长管道至每间房屋，根据气流组织，合理设置回风口与送风口的位置。
问题二：单纯安装的新风系统，没有配套的净化系统，引入室内的新风仍然是空气质量较差的空气。
对策：在室内送风管道上安装一款电子净化器，过滤、捕捉空气中的污染物，去除空气中pm2.5，保证引入室内的空气是新鲜洁净的。
问题三：室外送风口与回风口间距过小，导致从室内排出的脏空气重新被引入室内。（气流短路）
对策：条件允许的话，最好将送风口与回风口设置在不同的墙面上，更有效防止气流短路。条件受限的话，送风口与回风口在同一侧墙面上，其间距至少要大于2米。

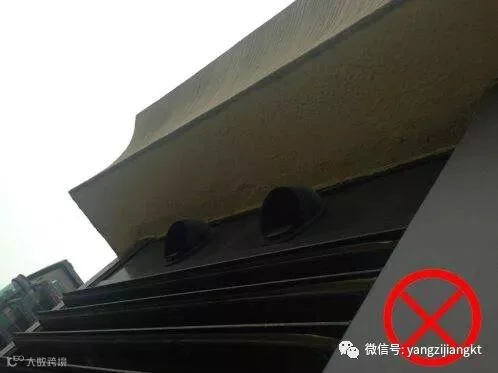

问题四：采风口位置设计错误。
由图可见，此位置一般是室内脏空气排出口，采风口设计在此会将脏空气重新引入室内。
设计上应注意的问题：新风机放在厨房或者卫生间吊顶内。一是因为风机工作时候会有一定噪声，尤其是强档的时候。二是因为在大部分情况下，风机是需要高度最多的部分，如果放在厨房或者卫生间这种功能性远远高于美观度的地方，让吊顶稍微矮些影响不大。
我们的设计：

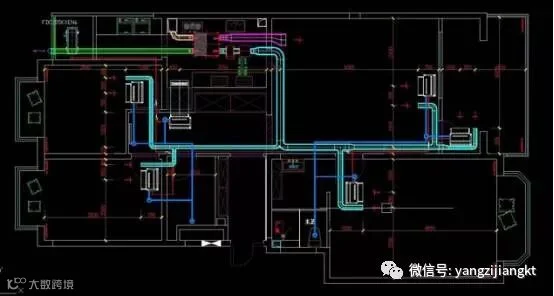

室内管道根据业主家实际装修吊顶设计，由于二级吊高度有限，我们室内回风设计为集中回风，这样风管之间没有交叉，保证这些管道全部都在二级吊里，装修完成后，只能看到侧风口，不影响美观。另外，室内新风出风口根据其空调系统定位，新风出风口与空调出风口临近，保证气流合理流向集中回风口，使新风系统与空调系统完美结合起来。
1、新风机安装验收

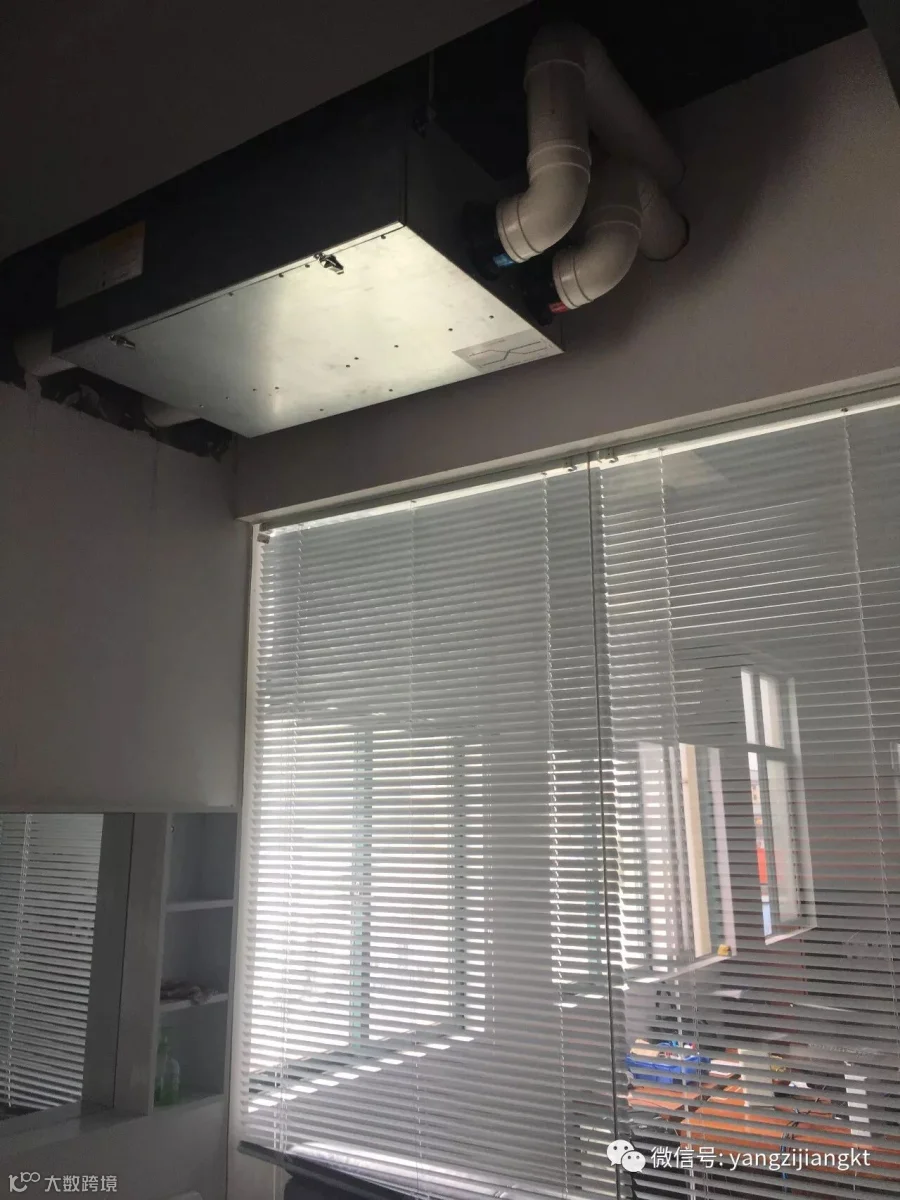

风机位置的安装在厨房顶部，同时考虑业主装修的要求，不低于吊顶的高度，并在主机下方吊顶处预留与机器尺寸合适大小检修口，吊筋安装正确，机器平稳牢固。
2、净化器安装验收
净化器下方吊顶处预留与机器尺寸合适大小的检修口，机器安装平稳牢固。
3、管道验收
水平管道的安装应按设计要求进行，尽量保持平直，风机与pvc管之间用金属软管连接，连接处用抱箍抱紧。弯头和转向件的安装应避免形成大角度，目的是减少气流的阻力。另外检查密封性，确保管道连接处没有漏气现象。
4、风口验收
风口的位置、大小和个数安装正确，风口与墙面安装紧密，并安装管套。
5、控制面板
控制面板操作正常。
6、效果验收
使用PM2.5测试仪在送风口处进行3次测试，与室外浓度进行对比。一次净化效率在90%以上，连续运行除污效率在95%以上。
以下是一次净化效果图：

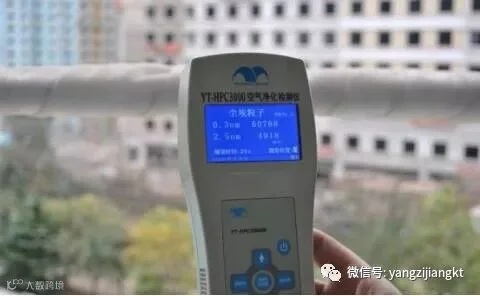

室外空气质量PM2.5为30（60788是每升空气中PM2.5颗粒数，此数值除以2000为每立方米PM2.5微克数，即我们通常所说的PM2.5值。
室内出风口空气质量PM2.5近于0
机器连续运行24小时后室内PM2.5为15（室外pm2.5为80情况下）
案例点评
新风安装要从风量风速、噪音与美观来进行提前设计，专业规范的新风施工团队能保证后期施工效果，这是跟路边马路班子的最大区别。几百块的那种，顶多叫做排气扇好吗？！所以装新风这种专业的事，还是找专业人干最好。
不同换气面积选择的新风主机大小也不同，大家要根据实际情况选择合适的排风量，避免风量不够或损失，最好能进行实地考察。
购买新风要选有实力的大品牌，后期有问题也能及时售后迅速解决，避免跳坑。
本案例中在原有系统基础上，经过合理的设计与改造后，使系统真正发挥出它的作用。
