受朋友所托，八月进场施工餐饮店风管机项目。
在设备选型方面，中央空调选用了美的直流变频两台5匹风管机（考虑到室外机位置只能选用单风扇），排风系统、卫生间排气采用了静音型绿岛风1900m³/h和500m³/h风机。
设备选型参数一览：

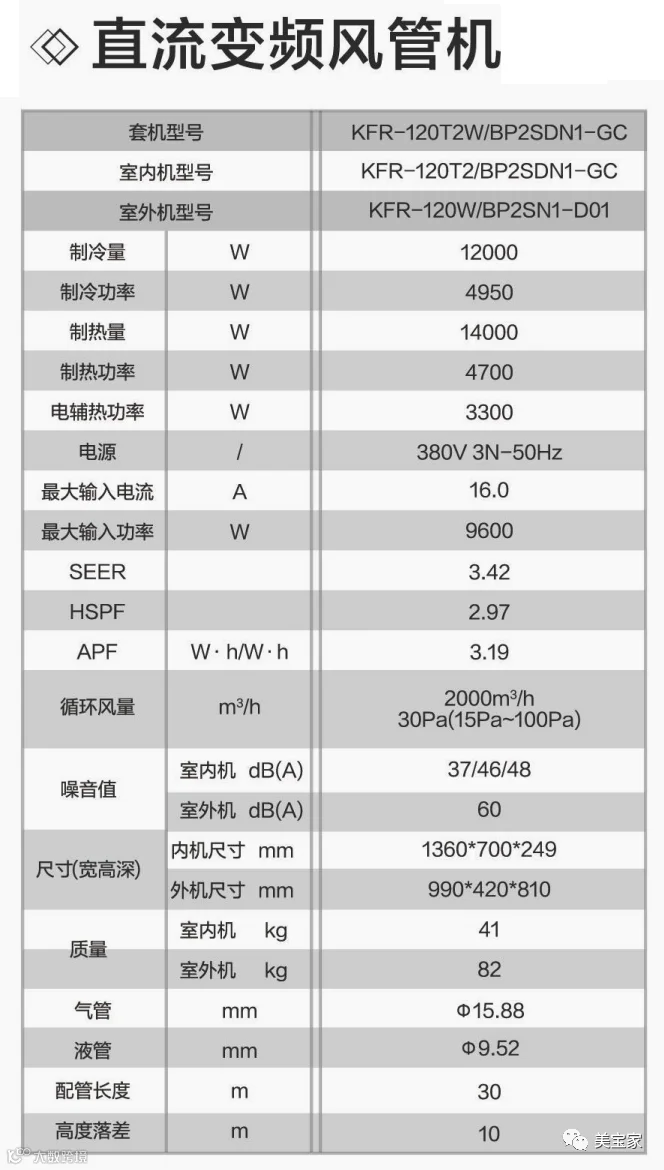

美的5匹直流变频 |

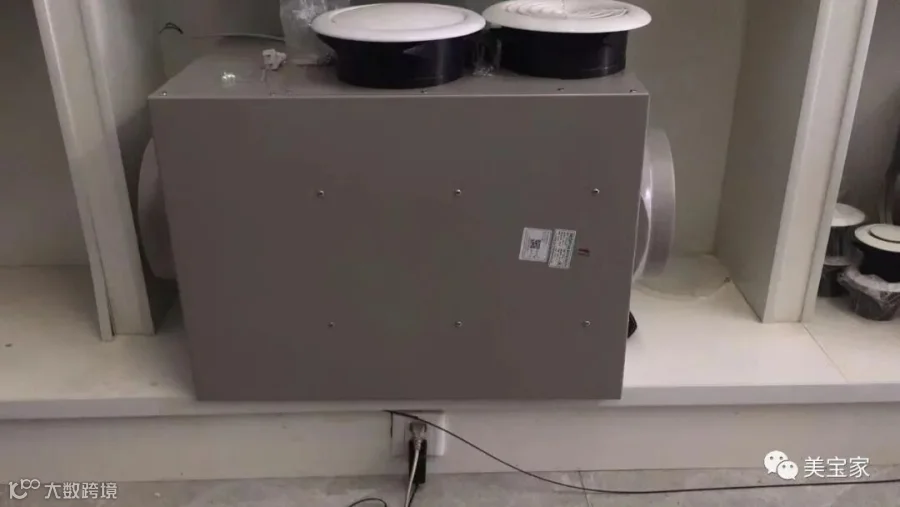

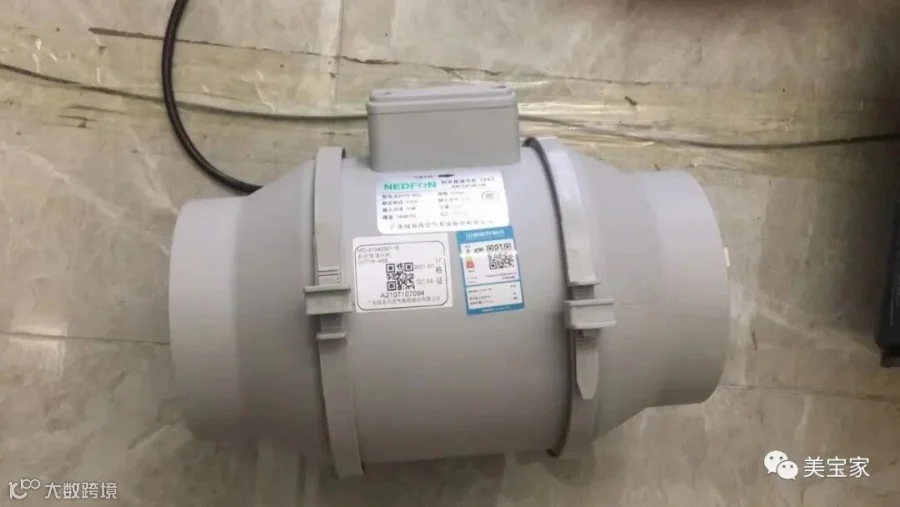

绿岛风设备参数一览 |
|
|

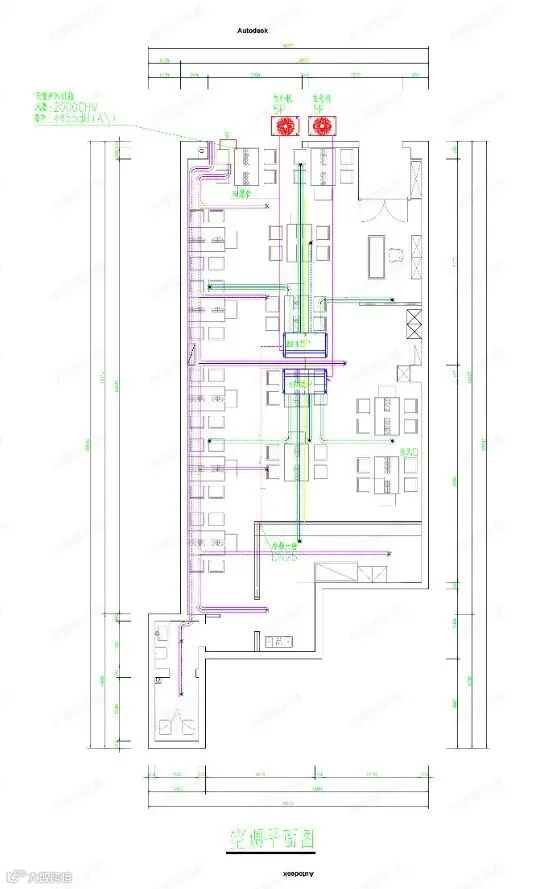

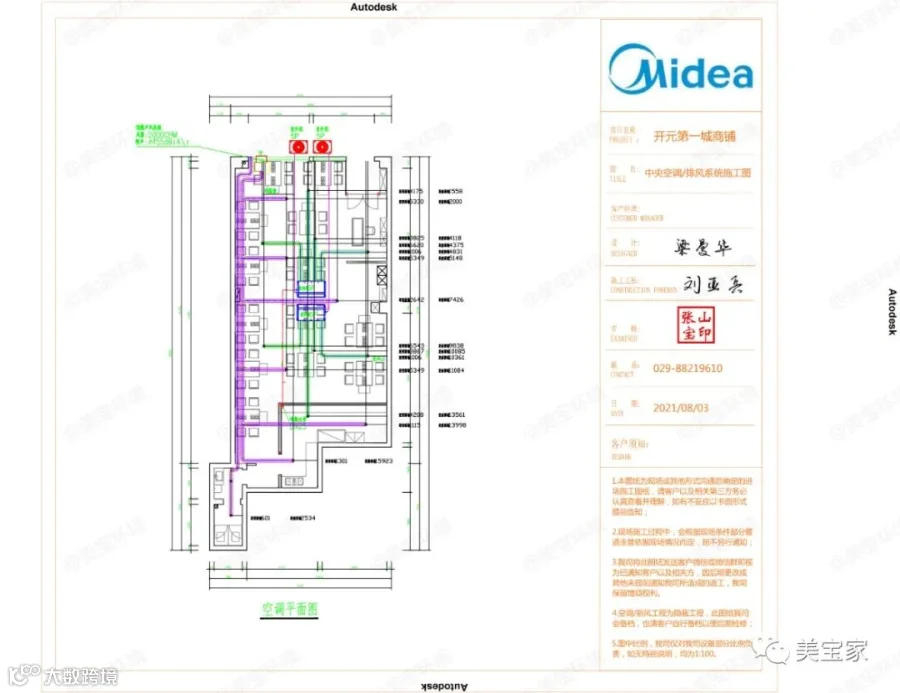

确定进场施工图纸：
|
|
为了取得空调和排风一个综合的协同效果，美宝家设计人员的对每一个风口进行了精确定位（如上右图）。

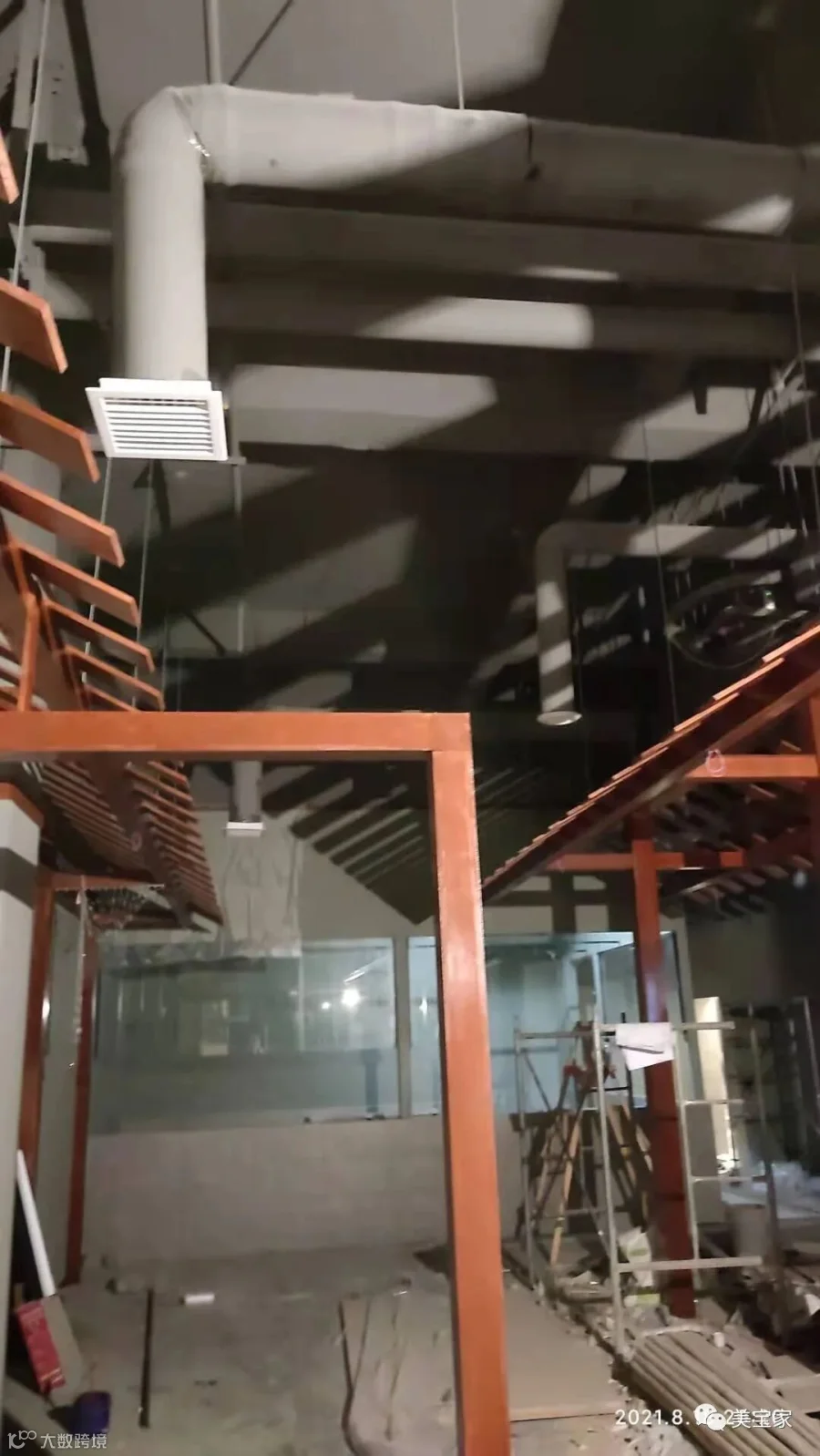

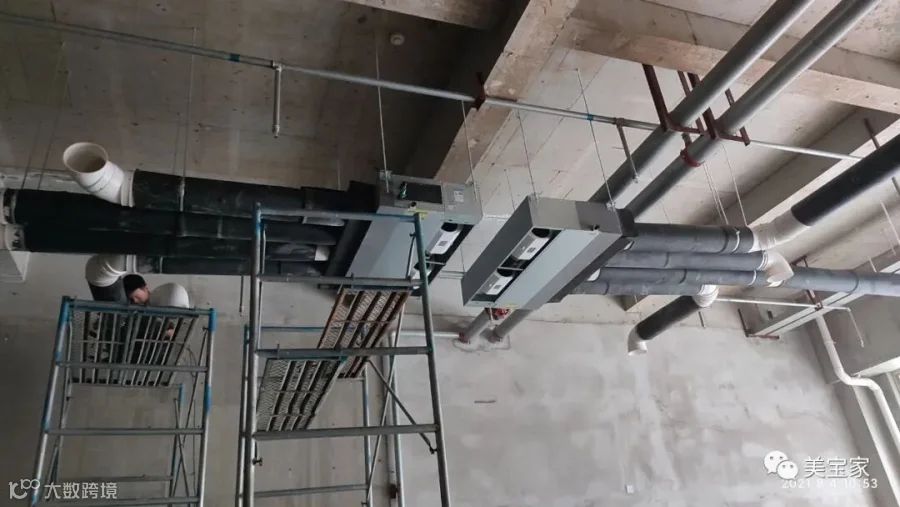

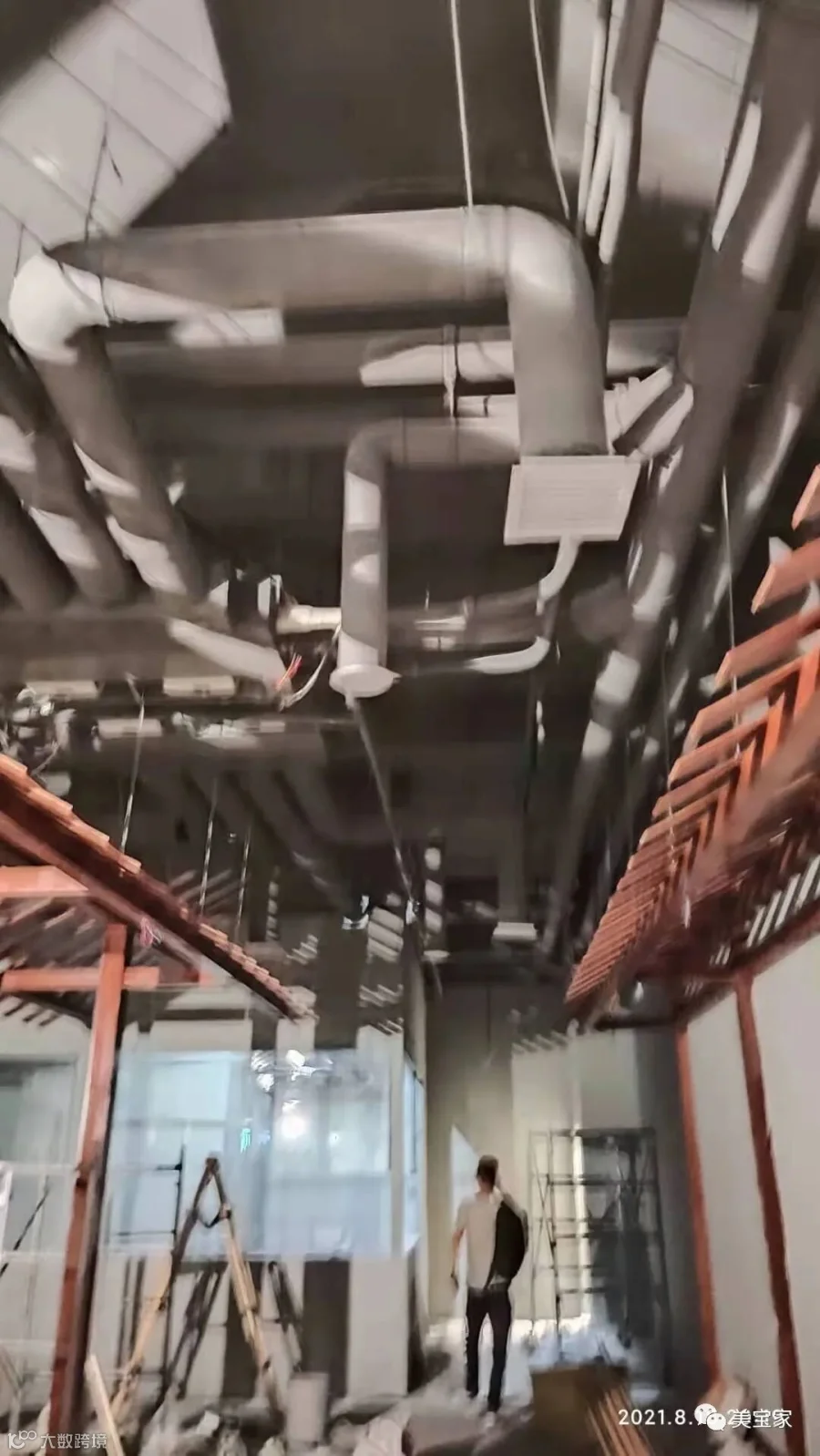

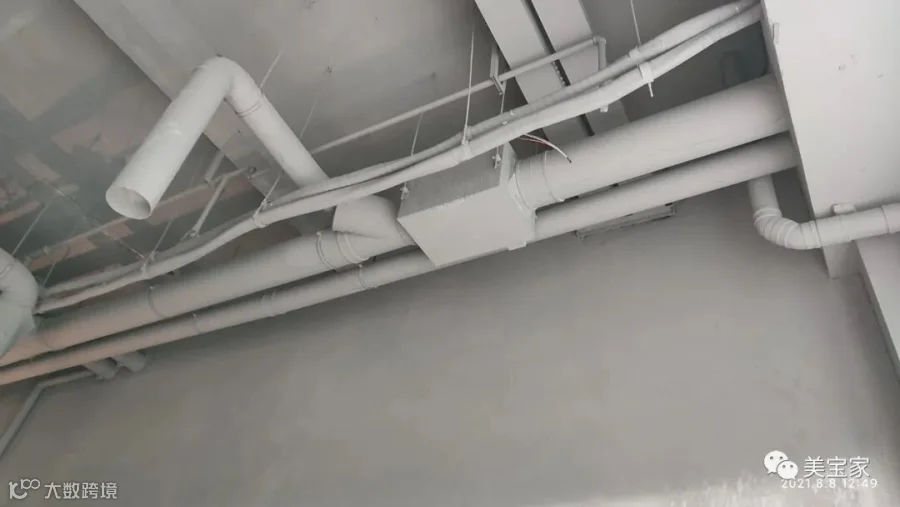

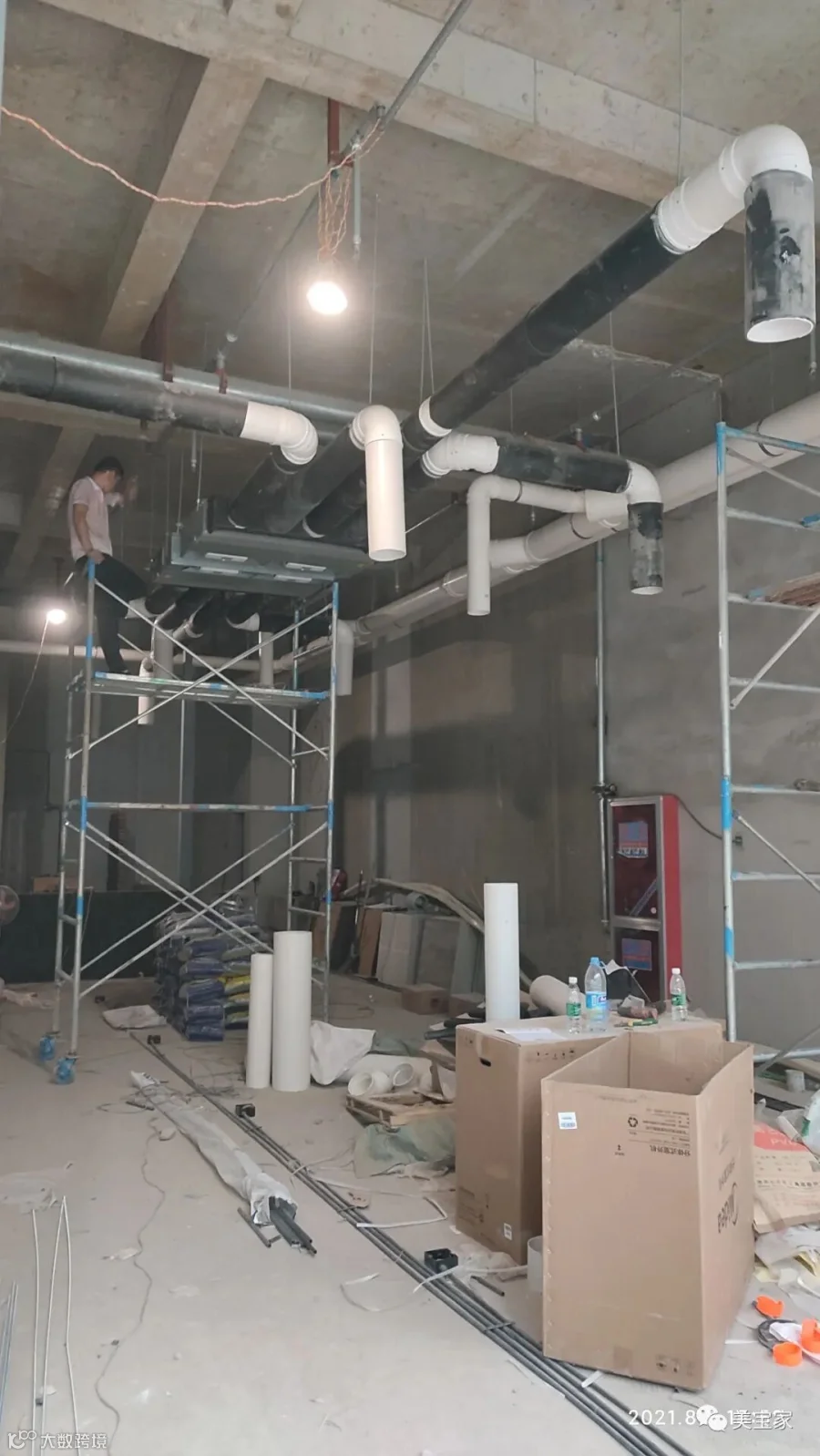

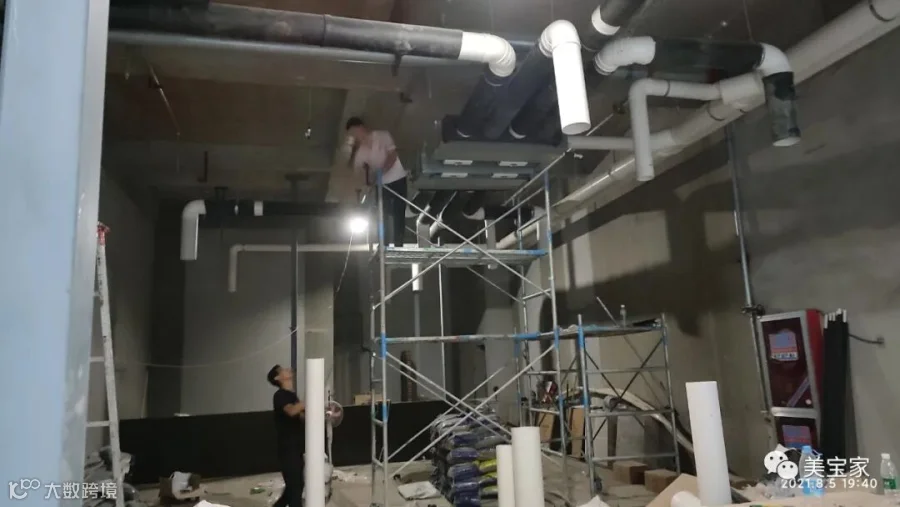

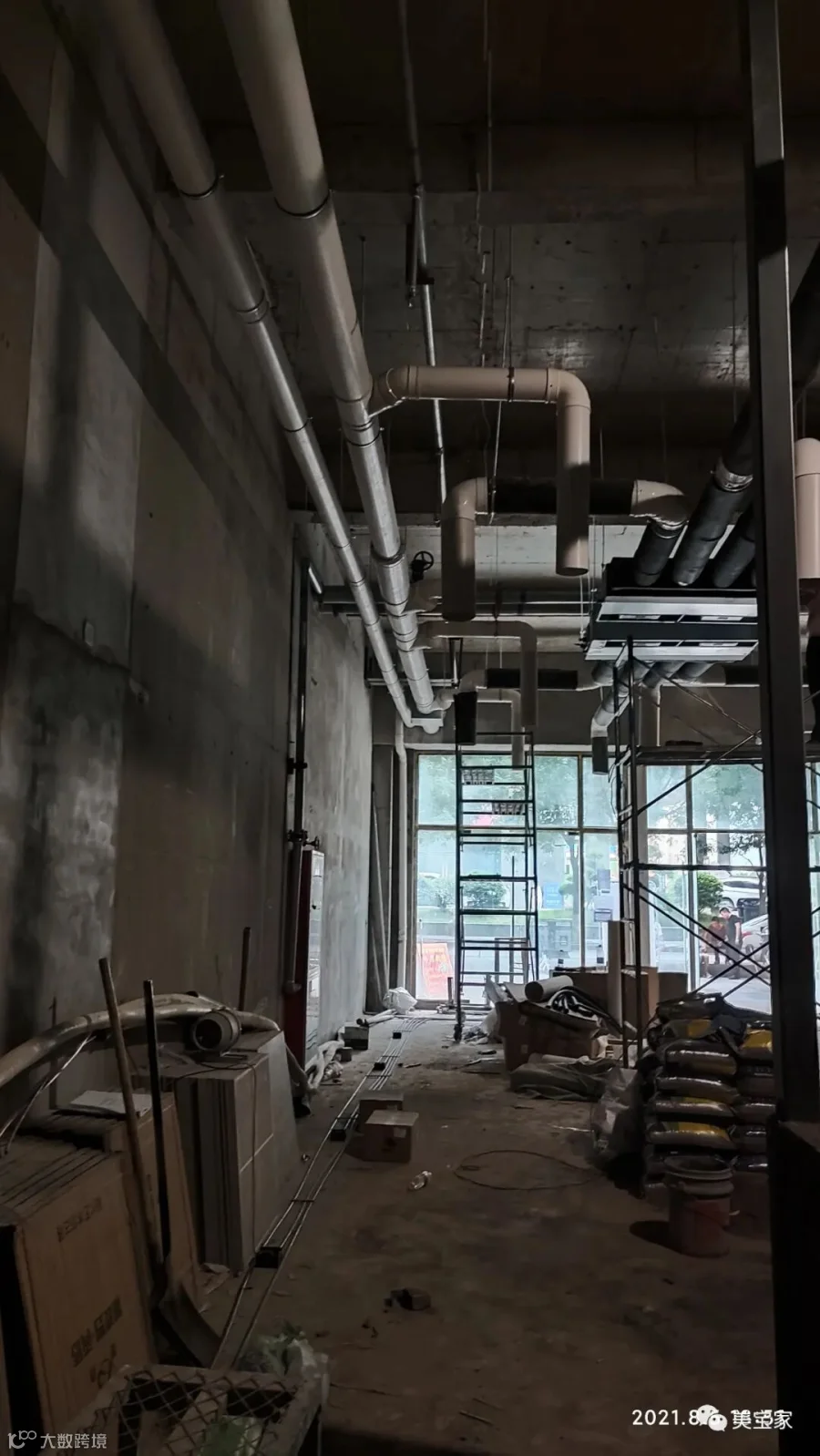

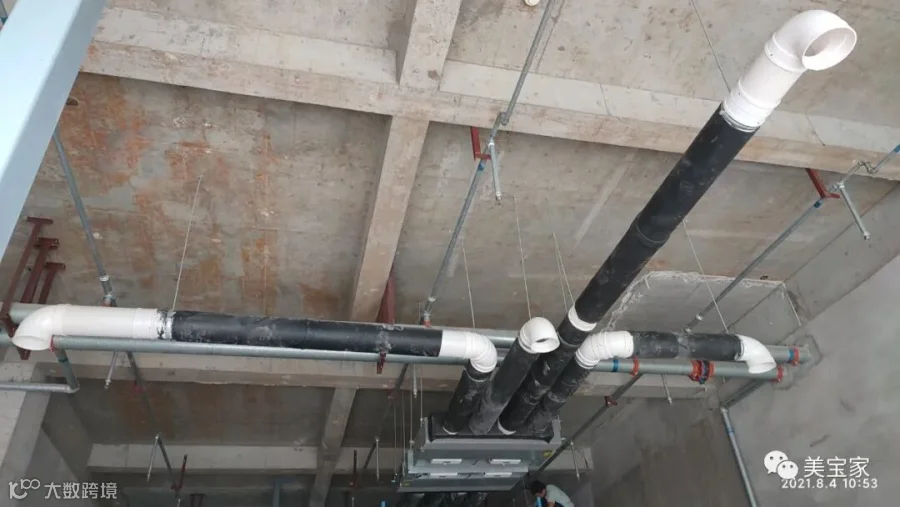

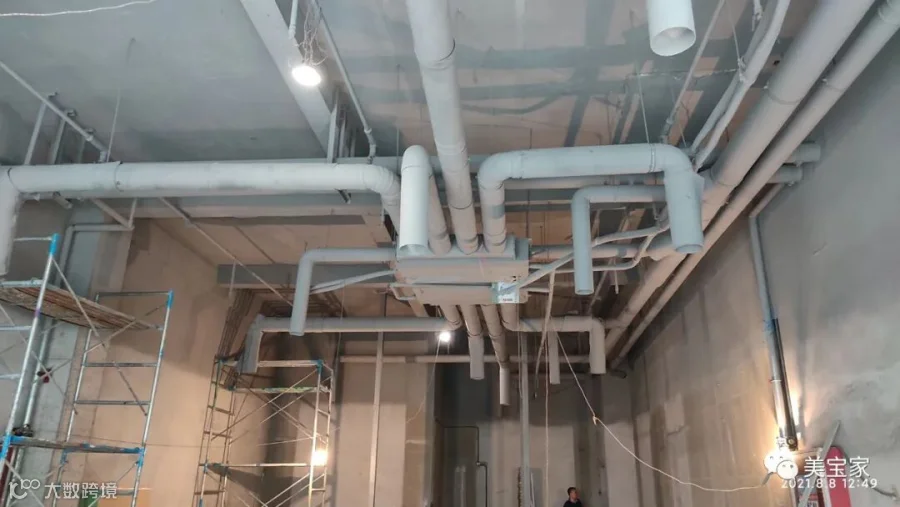

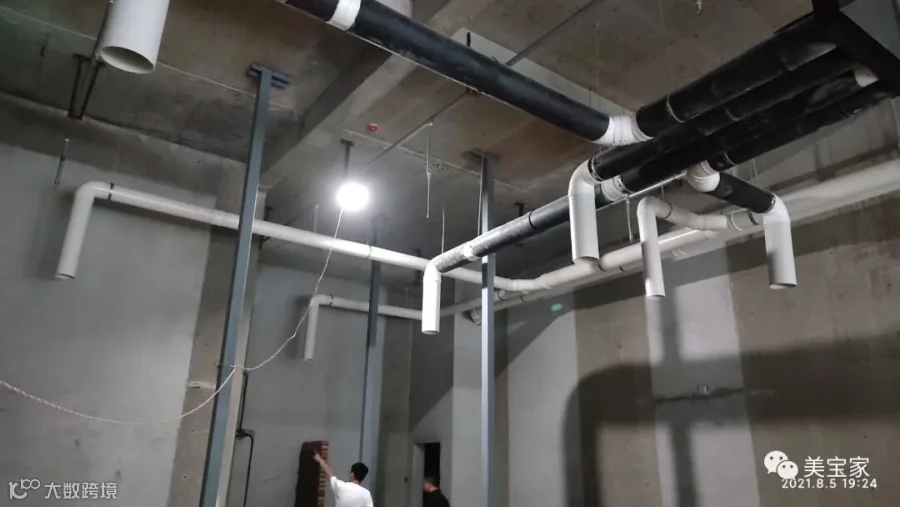

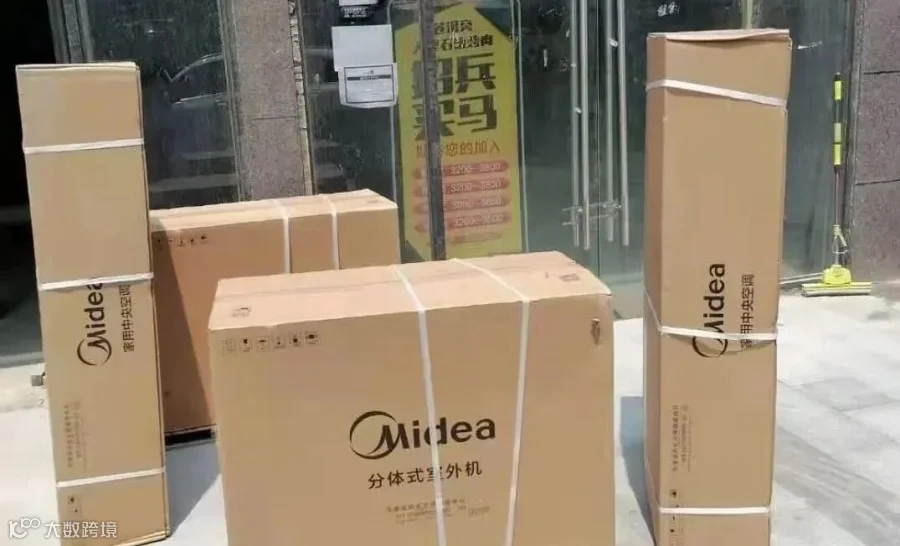

好了，下来就是进场施工了，多图来袭，看看我们优秀的施工照吧。
|
|
|
|
|
|
|
|
|
|
截止本文发布时回访最新进度，现场空调据甲方反馈，效果卓越，期待甲方早日开业，大卖大卖。
|
|
几点总结：
1. 关于用电的问题：此餐饮有大量的电磁炉用电设备，甲方前期对空调能耗预估不充分。5匹室外机的耗电量大概在5KW左右，室内机制冷时在1KW左右，采用电辅热制热时在4KW左右。那么意味着一台室内室外机用电量在6~9KW，两台在12~18KW。本次幸好选用直流变频设备相对而言能好能低一些。
2. 本次施工电源非我司范畴，此风管机室内机/室外机皆为三相电，A.B.C.在线路中表示的是相位，就是A相B相C相，A.B.C.三相颜色对应黄绿红。N，是零线。蓝色线。后来经过现场电工重新放线得以完成。

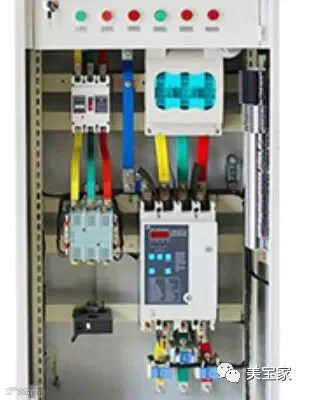

标准三项电 |

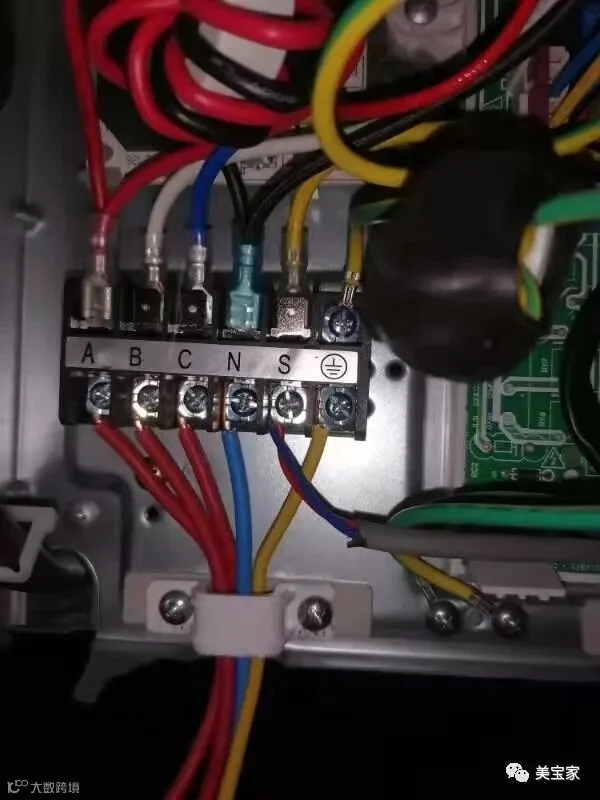

ABC三项接线错误 |
|
|

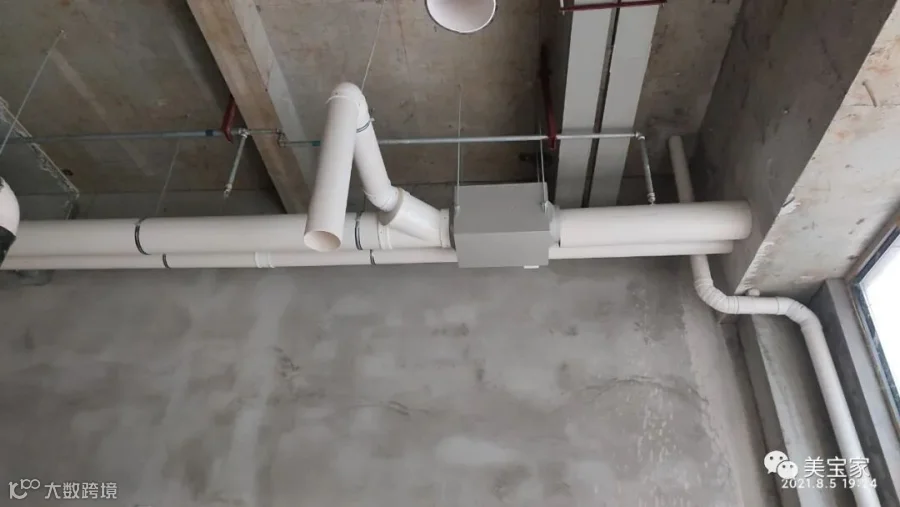

3. 室内排烟以及卫生间排气均采用绿岛风设备，对于排风口专门进项了位置的调整和设计不影响整个的空调效果，排烟加了油烟过滤器装置，为了甲方取得一个良好的效果，我司风管管径皆采用大管径风管，效果卓越。
美的轻商选型手册：
