刹车电阻(也称为制动电阻或放电电阻)是一种在电力驱动系统中(尤其常见于变频器、伺服驱动器、电动车辆等应用)用于消耗电机在快速减速或制动时所产生的再生电能的功率电阻器。
基本功能: 吸收多余能量

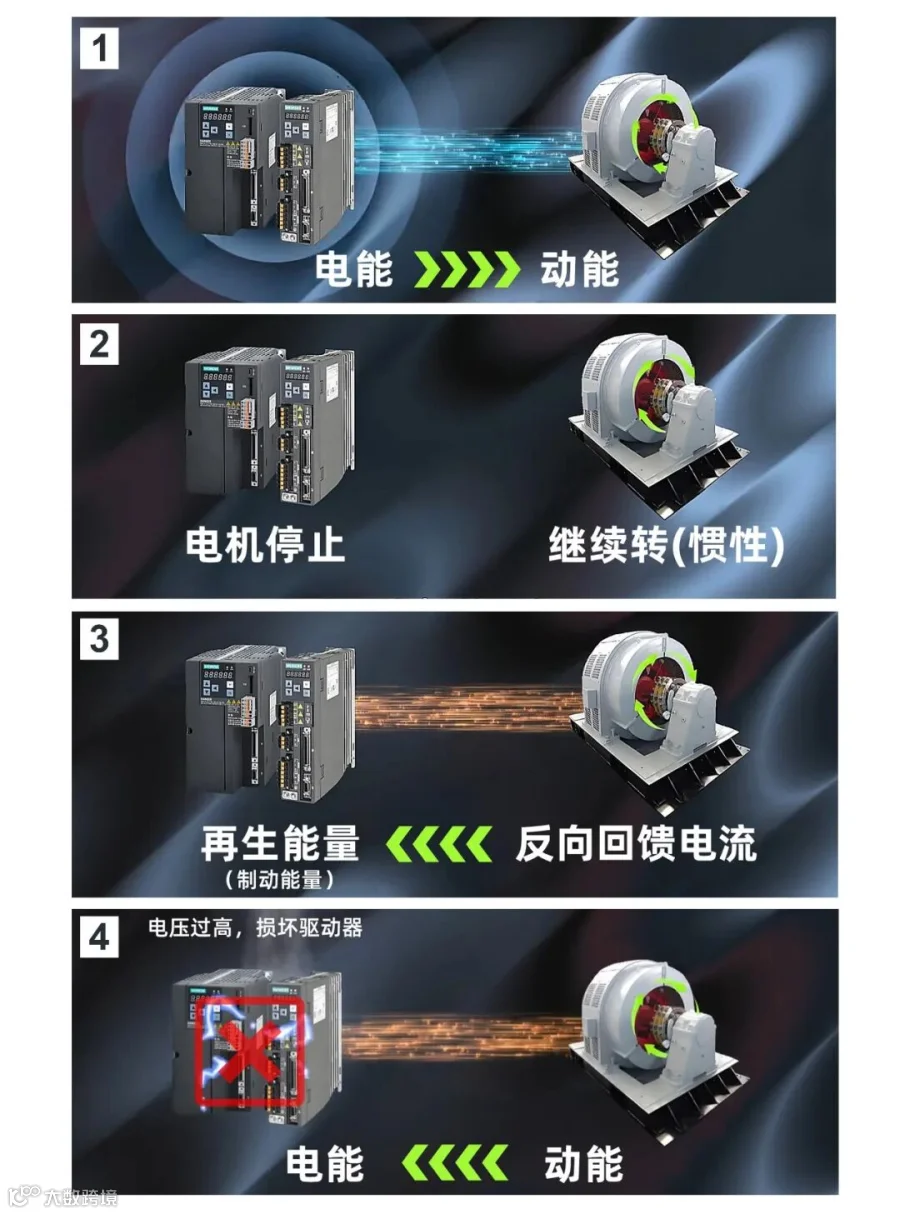

电机快速停机或高速减速时，会从电动机模式转为发电机模式，不再从驱动器取电，反而将机械动能转化为电能回馈至驱动器，形成再生制动能量。
变频器或伺服驱动器的直流母线电容储能量有限，若制动能量过大(如负载惯性大、减速时间短)，电容会迅速充满，导致母线电压急剧升高。
作用原理: 能量转换

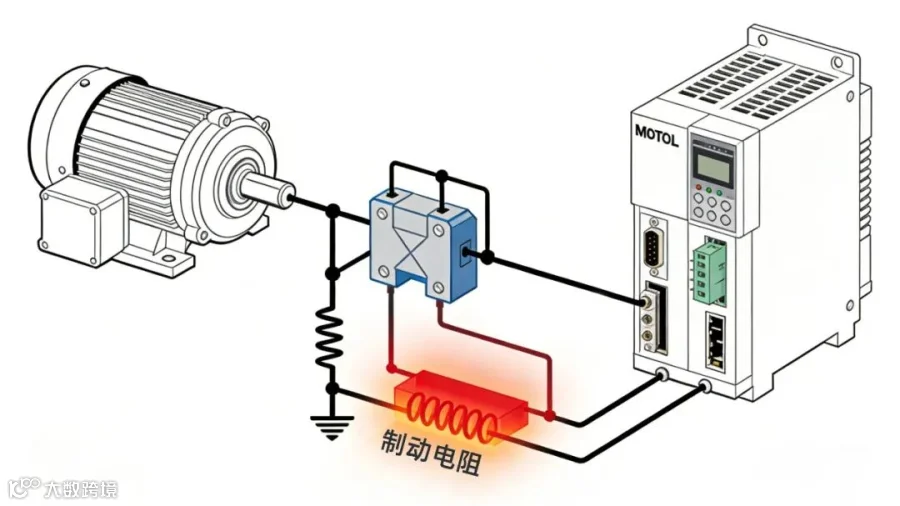

为防止直流母线电压过高损坏驱动器，制动单元会被过压保护触发。控制单元将制动电阻接入直流母线，形成一个泄放通路。通过制动IGBT周期性导通，把再生电流引至电阻，使电阻发热，将再生电能转化为热能消耗。
就像一个“电气刹车”，通过消耗能量来实现电机的快速制动。
主要用途：
保护设备： 防止变频器或伺服驱动器因再生能量过多而导致直流母线过压跳闸甚至损坏（过压保护）。

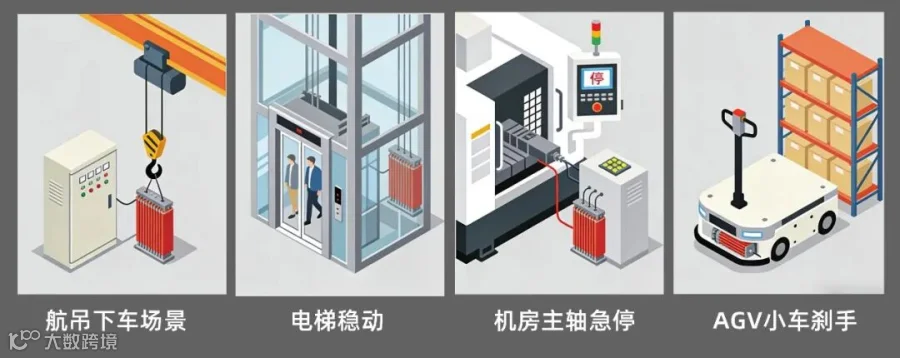

实现快速制动： 为需要频繁启停、快速减速、或者负载惯性大的应用（如起重机下行、离心机、冲床、电梯、机床主轴、缆车、电动车辆/AGV/有轨电车制动、输送线急停等）提供有效的制动力矩，缩短停车时间。
提高系统响应速度： 及时耗散能量，确保控制系统能够按照设定要求准确、快速地控制电机速度和位置。
关键特点：
功率容量大： 设计用于处理短时间、高强度的能量脉冲（通常以kW或MW为单位，持续时间几秒到几十秒）。
耐浪涌冲击能力强： 能够承受制动过程中的大电流冲击。
耐高温： 工作过程中温度会显著升高，材质（如合金电阻丝、波纹带、珐琅涂层等）需耐高温。

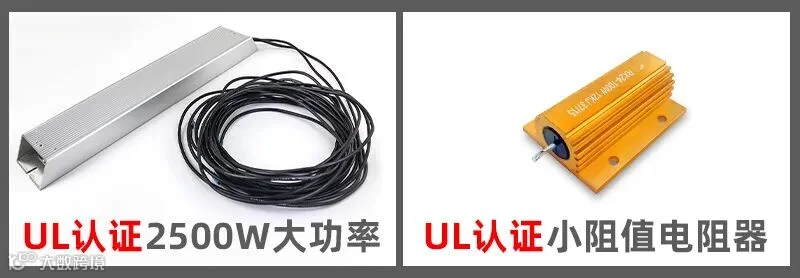

多种类型： 常见形式有铝壳电阻（带散热片）、线绕电阻、波纹电阻等，安装方式有风冷和水冷等。
阻值选择重要： 需要根据驱动器的额定值、电机的功率、负载惯量和所需的制动时间/扭矩来精确计算阻值和功率大小。太大或太小的阻值都可能影响制动效果或损坏设备。
总结:
刹车电阻是专用“电能消耗器”。
电机减速制动产生的再生电能会通过它转化为热能消耗，避免驱动器过压损坏，实现安全制动。
简单理解：
它专门“吃掉”了刹车时电机产生的不该有的“电力”，让电机可以安心地快速停下来。
