中央空调室内隐蔽工程结束，意味着空调公司90%工作已经告一段落。下一节点，到装修硬装结束，家具进场前提前通知测量风口、安装风口以及控制器并最终交付使用。
一个卓越空调效果的实现，需多方共同配合，以下注意事项，提请用户以及相关装修第三方阅读并遵照执行！以免造成空调效果不佳或不必要的返工。

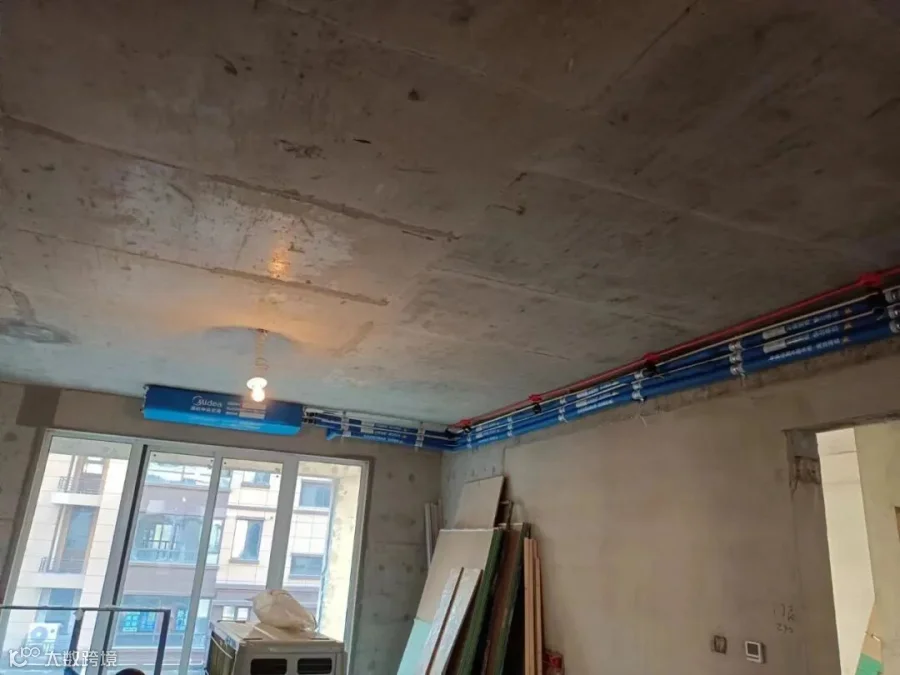

一、空调管道
一般空调管道都有三根，上面两根为冷媒管道，下面一根为冷凝水管。木工做吊顶时，尤其是下面一根管道请勿抬高或压低，都有可能造成后期漏水等不必要的麻烦。

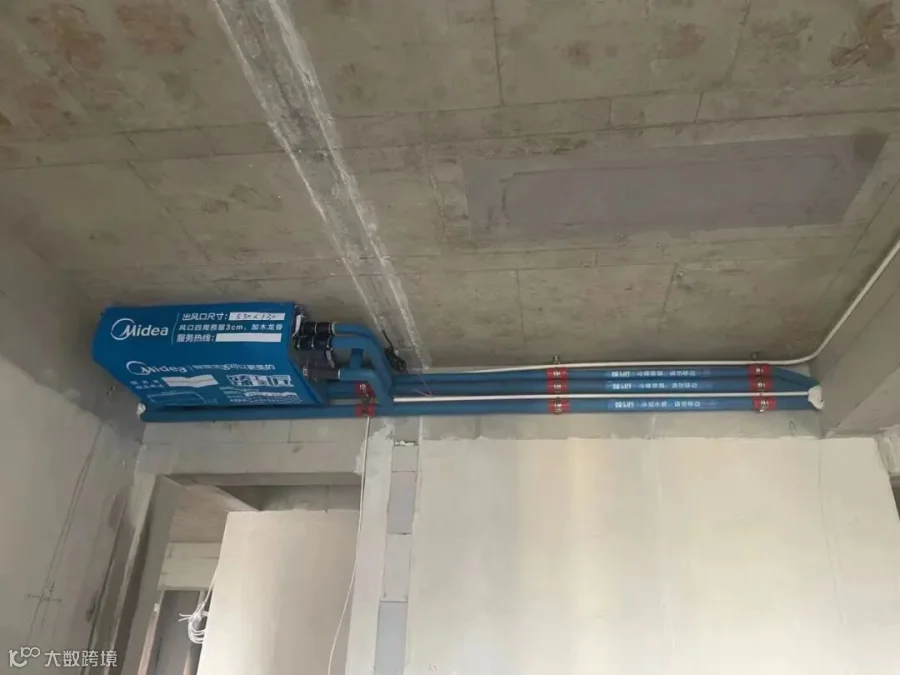

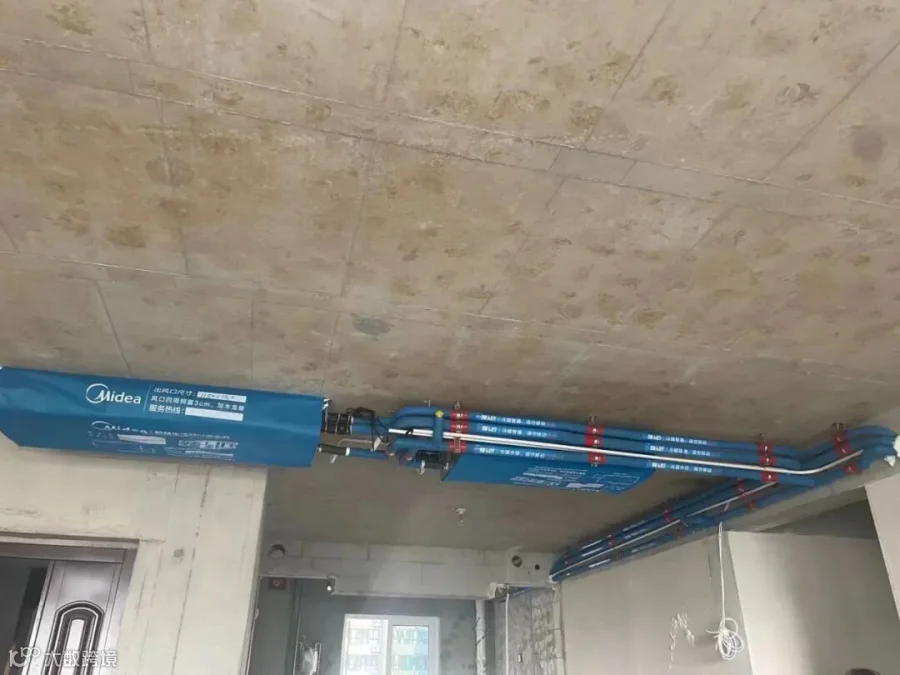

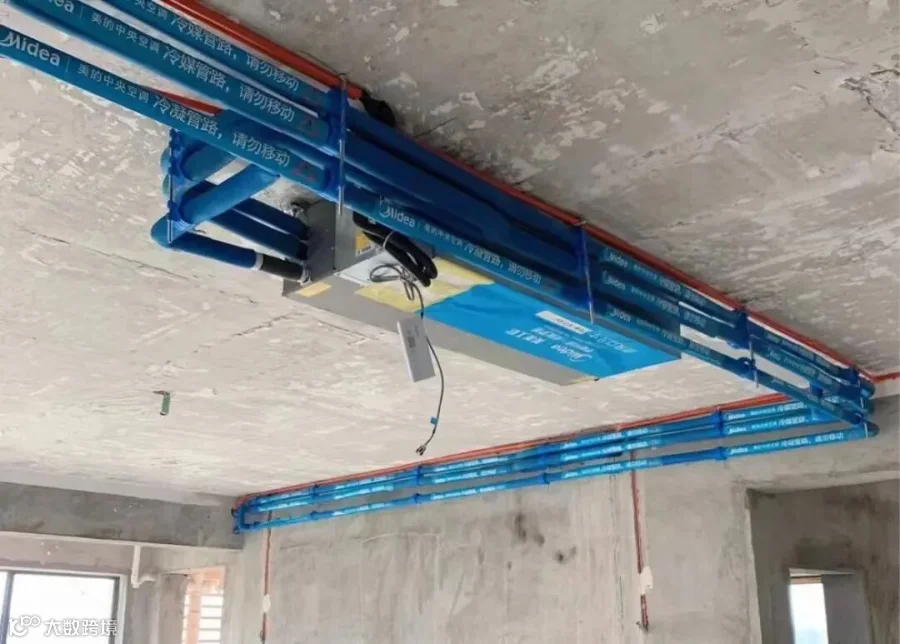

图示说明 |

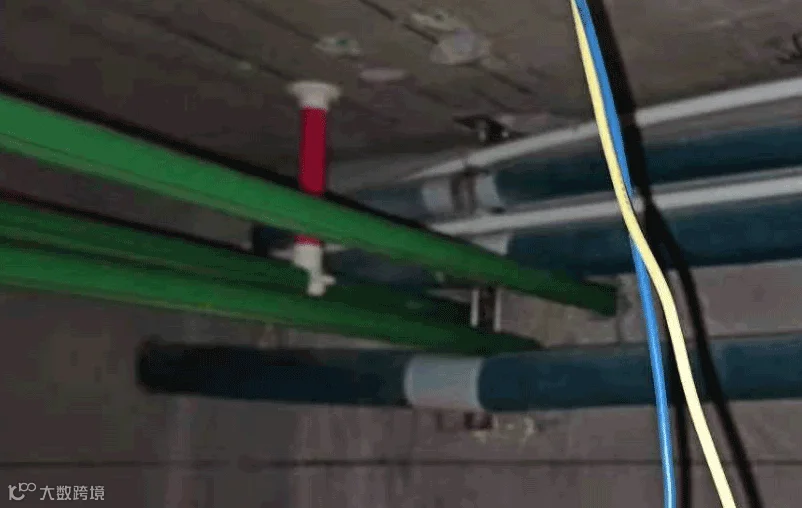

错误示范 |
|
|
二、空调电源线
美的不包含室内机、室外机电源线的施工以及空开的更换。
室内机电源线：
1. 领航者、理想家系列引4㎡电源线串联至每一台室内机处多0.5米；
2. 玲珑、雅境系列建议6㎡电源线串联至每一台室内机处多0.5米。
勿私自接线。
室外机电源线：
1. 如室外机为220V（室外机≤7匹180KW），需从空开引3根6㎡电源线至室外机处多1米，勿私自接线！并更换单独空开为32A；
2. 如室外机为380V（室外机7匹＜X≤10P），需从空开引3根6㎡,2根4㎡（或5根6㎡）电源线至室外机处多1米，勿私自接线！并更换单独空开为40A。
三、空调风口开孔

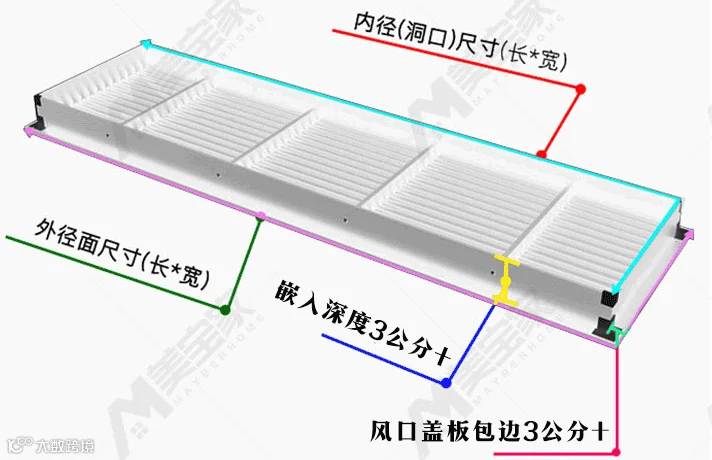

1、3D风口
产品介绍：美的家用中央空调3D出风面板（薄型MC1X/MC1Z/MC1D）

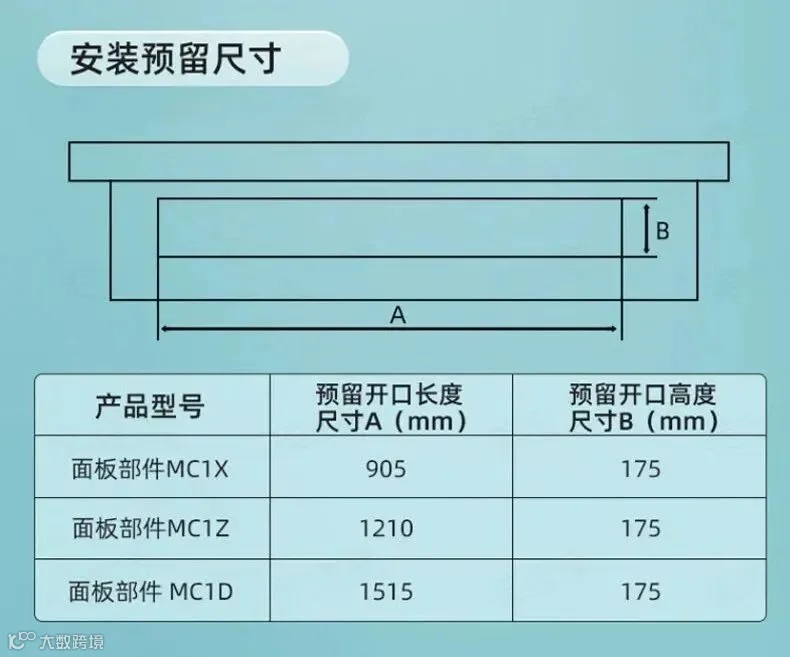

如业主选配3D风口需严格把控开孔尺寸，标准如下：
MC1X：适用内机型号22、28、36
MC1Z：适用内机型号45、56
MC1D：适用型号71
2、非3D风口
非3D风口可定做，由装修公司负责开孔，后期将孔洞尺寸提供我司即可。

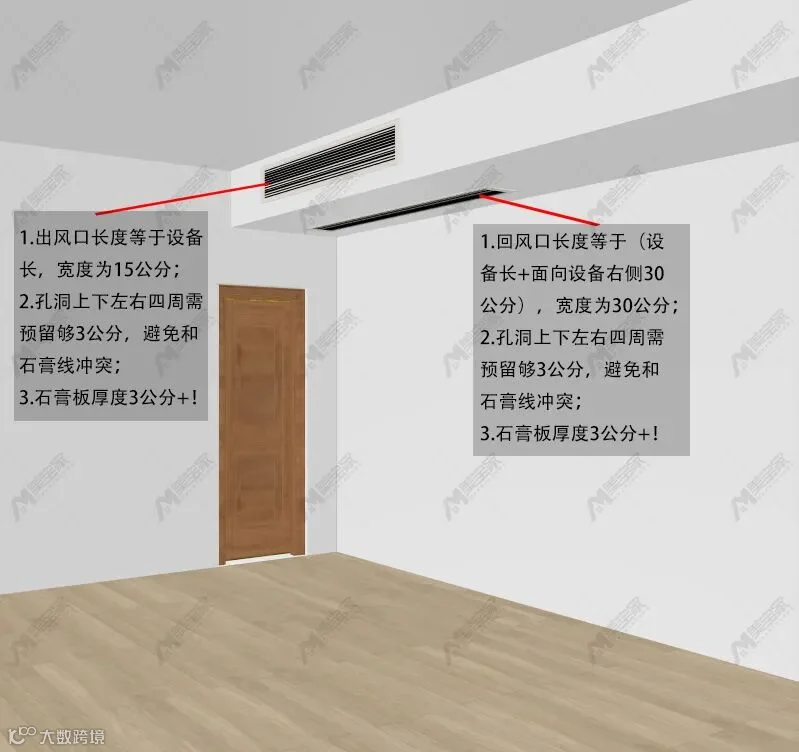

一般最小规格风口尺寸：
出风口（侧面）：长度=设备长度；宽度=150MM；
回风口（下面）：长度=设备长度+300MM（设备接线侧增加300MM）；宽度=300MM
3、其他要点
编号 |
说明 |
图示 |
1 |

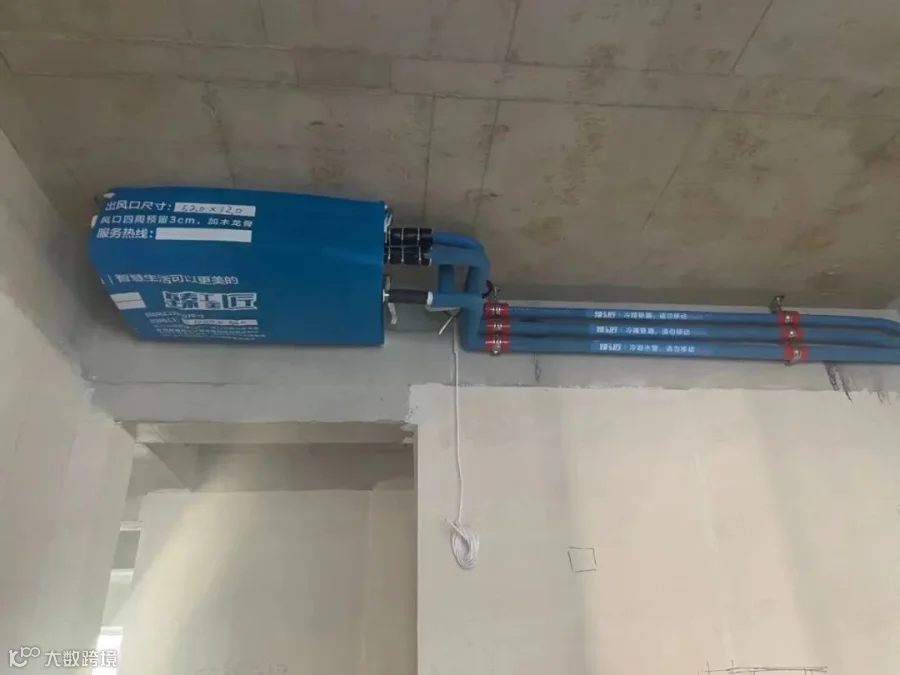

a.请按照室内机包机布所示尺寸正确开孔，注意石膏线位置; b.孔洞上下左右四周需预留够至少2公分！石膏板厚度2公分+！ |
 |
|
||
2 |

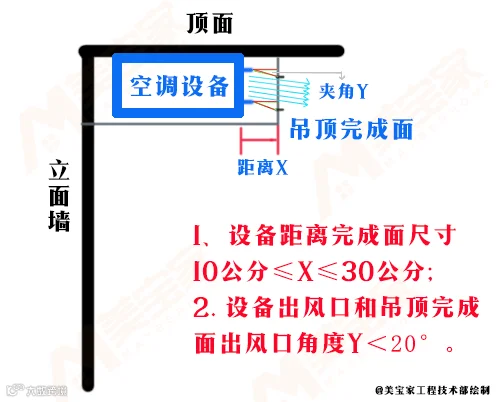

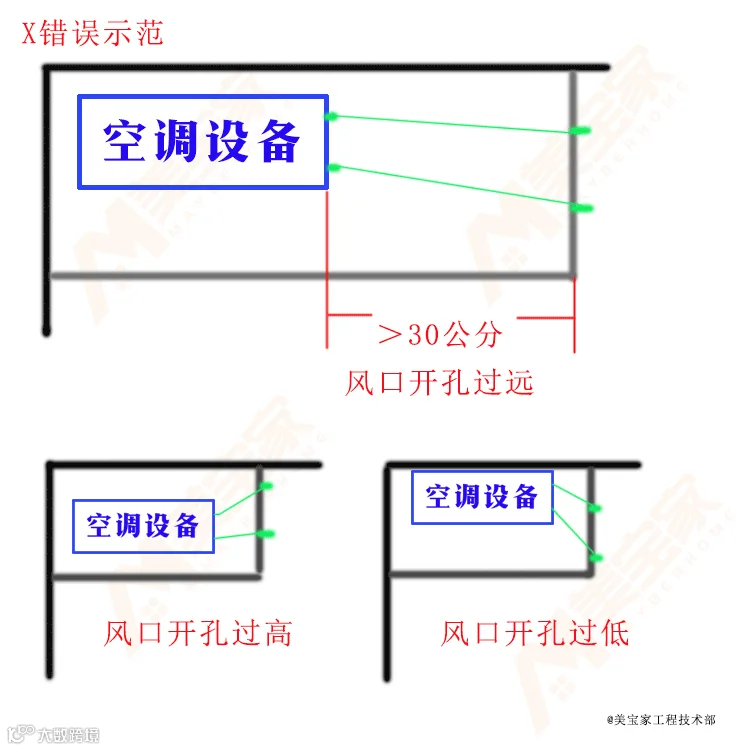

a.普通风口室内机设备前沿距离吊顶完成面10~30公分区间； b. 最终出风口上边沿和设备出风口上边沿夹角控制在20°以内，出风口上边沿不可高于设备出风口上边沿。 |
|
|
||
3 |

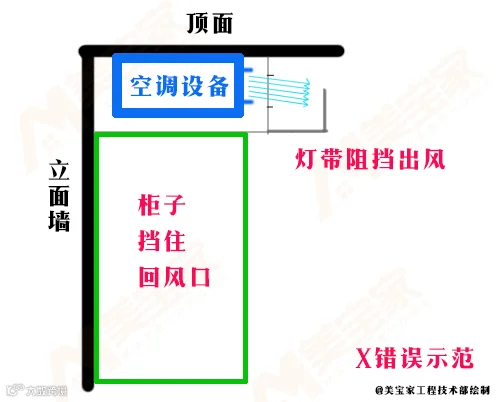

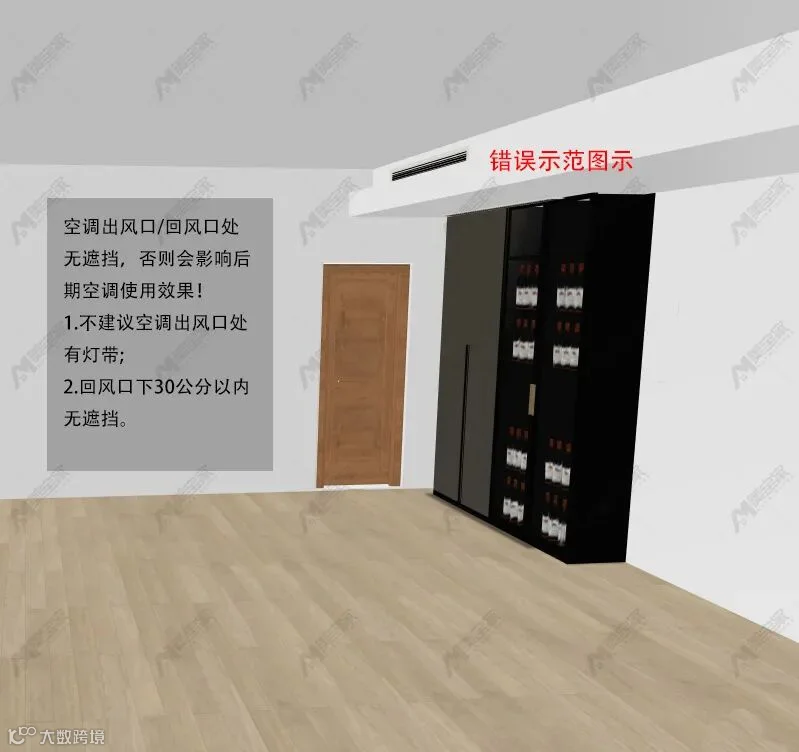

空调出风口/回风口处无遮挡，否则会影响后期空调使用效果！a.不建议空调出风口处有灯带遮挡；b.回风口下30公分以内无遮挡。 |
|
 |
四、控制器

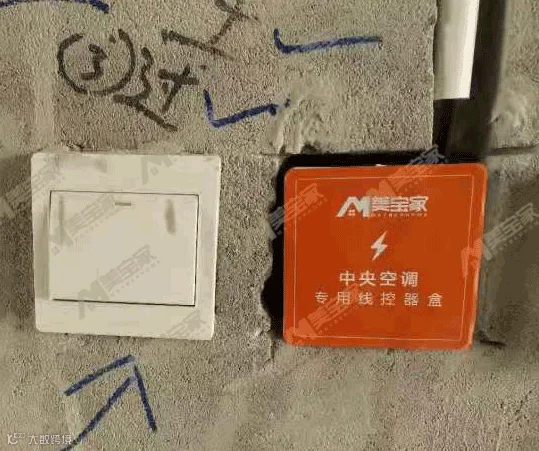

一般中央空调标配线控器，线控器尺寸86*86。需第三方统一预埋底盒并预留位置。请密切留意控制器位置：
1. 不可将控制线/底盒填埋在墙内；
2. 在做墙面处理时，注意控制器高度与开关面板一致并预留足够的安装空间。

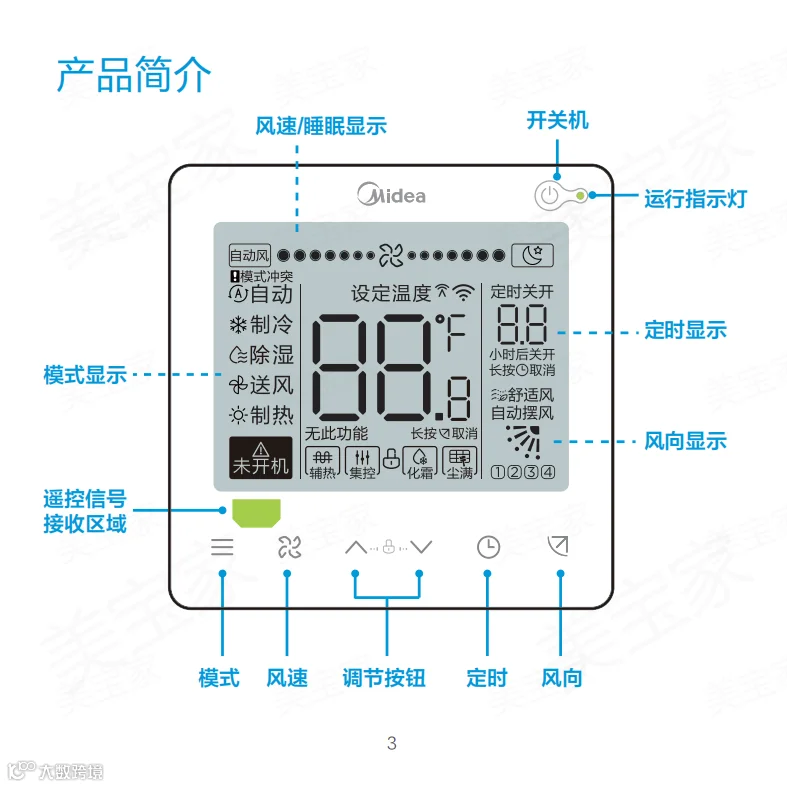

| 美的控制器 | 有底盒86*86控制器 |
*过程照片仅做示意 |
|
五、防尘保护
我司撤场时，已做好空调防尘保护，请勿私下拆卸或拆卸后即刻恢复。
|
|
|
|
以上。
版本更新日期：2023年11月15日。建议以最近版本为准。
