中科富海系列化产品 | 液氦温区氦制冷机

FHR-70氦制冷机

FHR-140氦制冷机

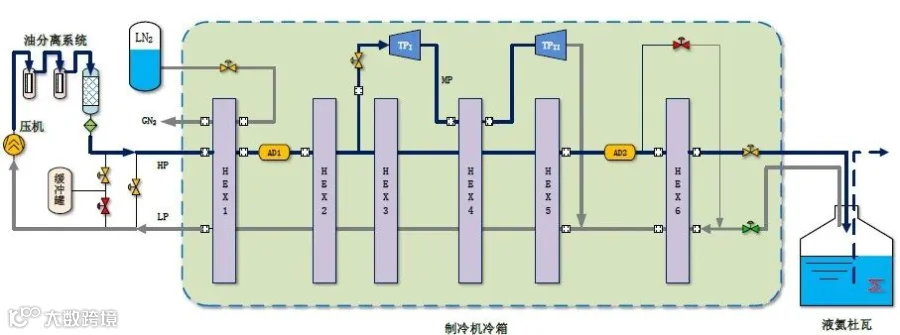

氦制冷机流程示意图

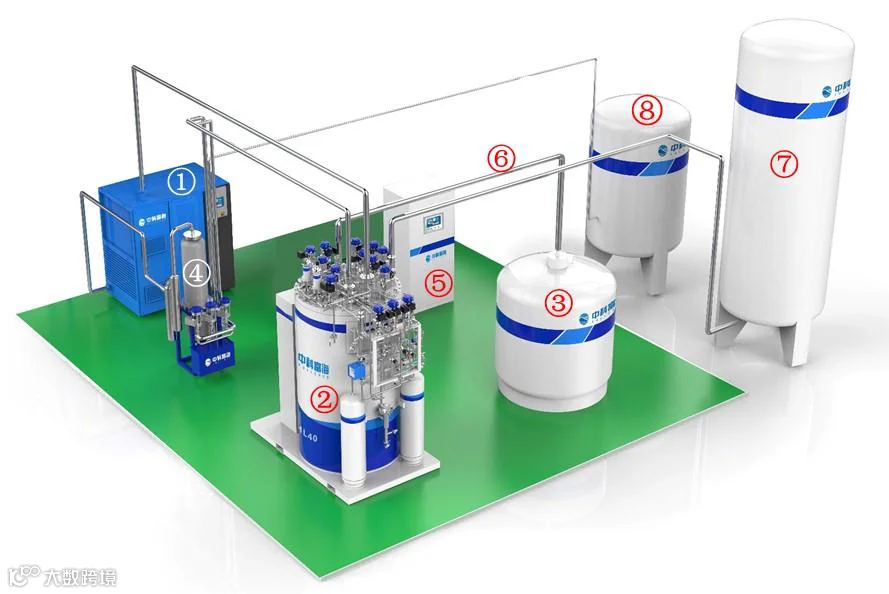

图1氦制冷机系统基本构成

①.氦压缩机，②.液氦温区冷箱，③.液氦杜瓦，④.油分离器，⑤.控制柜，⑥.同轴输液管，⑦.液氮储罐，⑧.氦气储罐。

液氦温区氦制冷机基本构成包括图1所示几部分：

1）循环气源系统包括：氦压缩机、氦气油分离器及氦气储罐。

2）液氦温区冷箱：液氦温区冷箱为真空绝热冷箱，冷箱中包含有多级换热器、氦透平膨胀机、内吸附筒、低温阀门、测量元件等部件。

3）液氦储存系统包括：液氦杜瓦、冷箱到液氦杜瓦的同轴传输管、用于转注液氦的输液管。

4） 控制系统包括：控制系统硬件、软件、组态及远程控制等。

5） 公用设施包括：液氮储罐、仪表空气系统、冷却水系统。

主要性能指标

大型低温氦制冷机在超导加速器、核聚变装置、超导强磁场、超导电力设备、宇宙深低温环境模拟、反应堆冷中子源CNS、散裂中子源SNS、超导磁悬浮等领域有着广泛的应用，是大科学工程、 航空航天、新能源等高技术产业的核心技术设备。
