导读：大家好！小编又来和大家见面了。这次小编又为华力智飞的ARINC818系列产品“添子添丁”，下面由小编带你认识下我们的新成员——ARINC818IP Core。

大家好！小编又来和大家见面了。这次小编又为华力智飞的ARINC818系列产品“添子添丁”，下面由小编带你认识下我们的新成员——ARINC818 IP Core。

航空电子数字视频总线（Avionics Digital Video Bus,ARINC 818）协议是航电系统的一种视频接口标准。ARINC818协议主要应用于机载设备间的实时高清图像传输，目前已成功应用于国外多款机型，是机载视频传输总线的发展方向之一。

ARINC818产品回顾

首先小编带大家回顾一下华力智飞自主研发的ARINC818系列产品，主要有ARINC818视频盒、ARINC818数据卡以及配套总线仿真测试平台软件FZ-BEST。ARINC818系列产品能够快速搭建A818仿真测试交联环境，并已成功运用在多款机型的地面测试系统中。

ARINC818视频盒

ARINC818数据卡

FZ-BEST

这三款ARINC818系列产品在之前公众号已经详细介绍有兴趣的朋友可以点击这里查看ARINC818航空电子数字视频总线产品，今天着重介绍ARINC818 IP Core。

华力智飞ARINC818 IP Core产品介绍

IP Core(Intellectual Property Core)，全称知识产权核，是指某一方提供的形式为逻辑单元、芯片设计的可重复调用模块。IP Core通常已经通过了设计验证，设计人员以IP Core为基础进行FPGA逻辑设计，可以缩短设计周期。通俗说就是将需要的功能设计为可重复利用的模块，方便以后设计。

ARINC818 IP Core组成文件

ARINC818 IP Core是实现ARINC818协议组帧和拆帧的逻辑模块，用户可以直接调用此模块来完成普通数据流按照ARINC818协议收发。小编将复杂的协议解析过程封装成接口简化的逻辑模块，大大减轻了客户的工作负担，避免重复劳动。

ARINC818 IP Core分为发送核与接收核，支持多平台调用，下面小编为各位看官一一介绍华力智飞ARINC818 IP Core的强大功能

ARINC818 IP Core发送核框图

ARINC818 IP Core发送核优势

★ 支持任意分辨率可配置发送；

★ 支持灰度、RGB、YCbCr图像格式可配置发送；

★ 支持Class 1、Class 3光纤通信服务类型可配置发送；

★ 支持30/60/75Hz视频刷新率可配置发送；

★ 支持S_ID、D_ID可配置发送；

★ FC光纤端口支持1/2/3/4G速率可配置，并且提供任意非标准速率定制服务；

★ 提供发送mib实时统计信息；

★ 支持多平台调用。

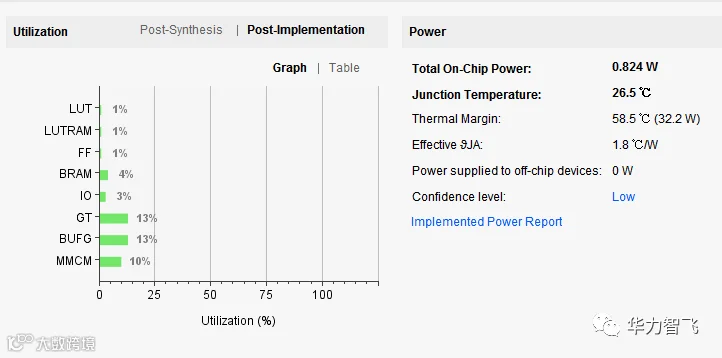

发送核逻辑资源（XC7K325T）

ARINC818 IP Core接收核框图

ARINC818 IP Core接收核优势

★ 支持任意分辨率自适应接收；

★ 支持灰度、RGB、YCbCr图像格式自适应接收；

★ 支持Class 1、Class 3光纤通信服务类型自适应接收；

★ 支持30/60/75Hz视频刷新率自适应接收；

★ 支持S_ID、D_ID自适应接收；

★ FC光纤端口支持1/2/3/4G速率可配置，并且提供任意非标准速率定制服务；

★ 提供接收mib实时统计信息；

★ 支持多平台调用。

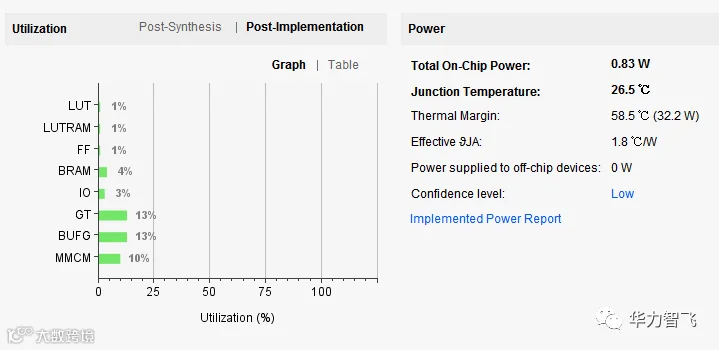

接收核逻辑资源（XC7K325T）

经过多年的积累与提炼，ARINC818系列产品已经成功应用于航空、航天、车辆等领域，配合用户定制了多种非标分辨率与光纤传输速率。ARINC818系列产品支持常用标准接口，并且可提供任意非标准分辨率定制服务，我们卖的不只是板卡，我们更注重服务！
