石英晶体谐振器的工作原理
东晶电子金华有限公司

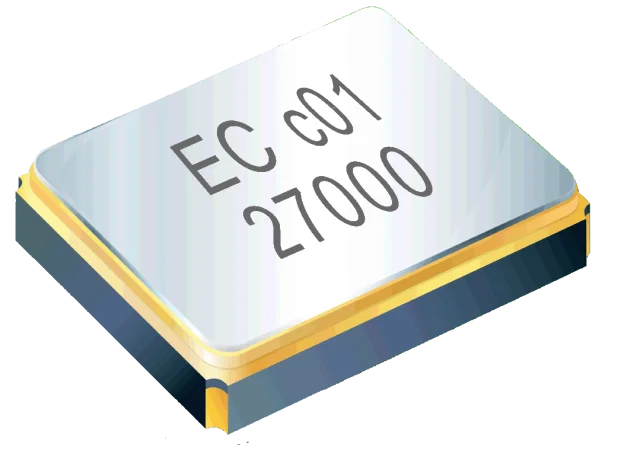

石英晶体谐振器（Crystal Resonator）的核心作用原理是压电效应（Piezoelectric Effect），通过石英晶体的机械振动与电信号相互转换，实现高精度频率控制。
核心原理：压电效应
1
压电效应
当石英晶体受到“机械应力”（挤压或拉伸）时，其表面会产生“电荷”（电压），而应力与面电荷密度之间存在线性关系。
能量转换：机械能→电能
2
逆压电效应
当在石英晶体的特定方向施加“电场”（电压）时，晶体会产生“机械形变”（伸长或收缩），而且电场强度与应变之间存在线性关系。
能量转换：电能→机械能
02
谐振现象：固有频率的锁定
谐振条件：
石英晶体具有特定切割方向（如AT切、SC切）和几何尺寸，其机械振动存在固有谐振频率（由晶片厚度决定：厚度越小，频率越高）。
公式：
（K为材料常数，d为晶片厚度）
频率稳定性：
石英的高Q值（品质因数）使振动能量损耗极低，对外界干扰（温度、电压波动）不敏感，频率稳定性远高于LC振荡电路。
03
等效电路模型
（关键设计依据）
L1（等效电感）：代表晶体振动惯性
C1（等效电容）：代表晶格弹性
R1（等效电阻）：代表振动能量损耗
C0（静态电容）：电极与支架寄生电容
谐振点
串联谐振频率（fs）：
当
时，L1-C1-R1支路阻抗最小（≈R1）。
并联谐振频率（fp）：
当
时，整体电路阻抗最大。

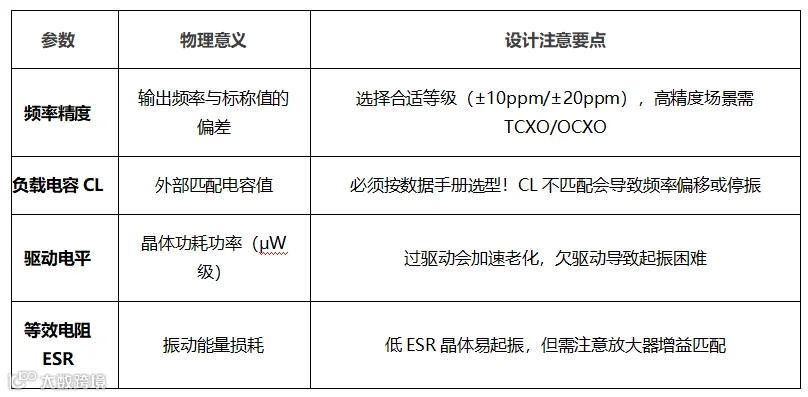

关键参数对电路设计的影响

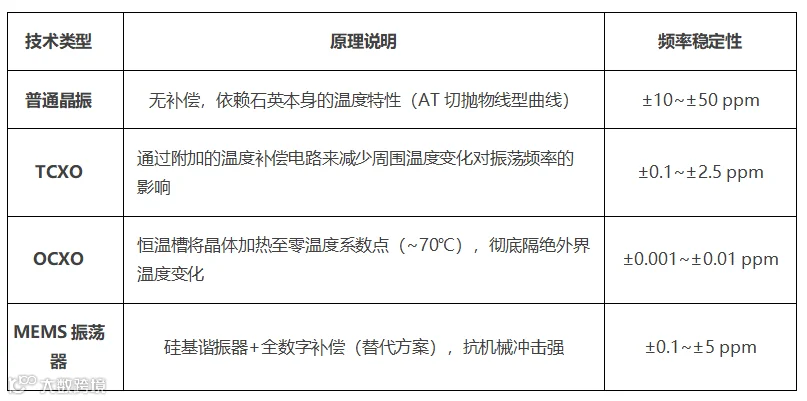

温度补偿与稳定性提升技术
ECEC REMARKS
在电子系统的核心架构中，时序精度与频率稳定性直接决定系统性能边界。
石英晶体谐振器基于压电效应（Piezoelectric Effect），通过石英晶体在交变电场下的机械谐振，产生高达 10⁵~10⁶ 品质因数（Q值） 的基准频率，其稳定性远超LC/RC振荡方案。
东晶电子金华有限公司以尖端工艺重构石英谐振器的物理极限：
晶片切割精度：
精准控制AT/SC切割角，实现全温域（-40℃~+125℃）频偏≤25ppm；
真空微封装技术：
陶瓷基座气密封装降低等效串联电阻（ESR＜50Ω）；
负载电容自适应设计：
支持4~30pF宽范围CL匹配，消除PCB寄生电容（C<sub>stray</sub>）导致的频偏风险。
我们的谐振器已成为关键领域的时序基准：
工业控制 ：为PLC提供±1ppm补偿精度的TCXO，相位噪声优化至-160dBc/Hz；
汽车电子 ：AEC-Q200认证晶振耐受150G机械冲击，保障ECU指令零延时；
5G通信 ：高频基模谐振（156.25MHz）支持NR-TTI时隙对齐，降低基站时钟抖动。
选择东晶，即是选择：
时序权威 —— 从32.768kHz计时到GHz级载波生成的全链路精度掌控；
可靠承诺 —— MTBF＞500,000小时，老化率＜±3ppm/年；
空间革命 —— 超微型封装（1210）赋能可穿戴设备微型化演进。
