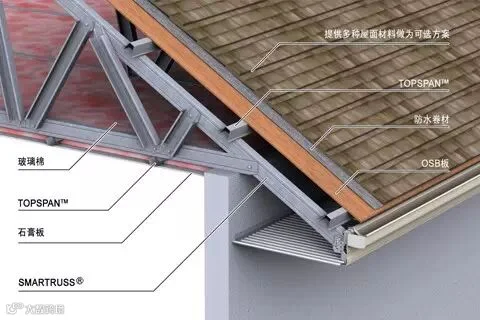

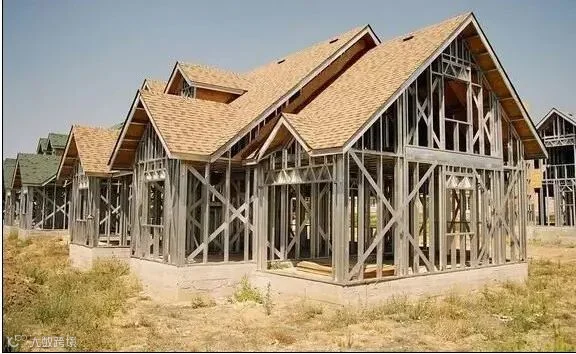

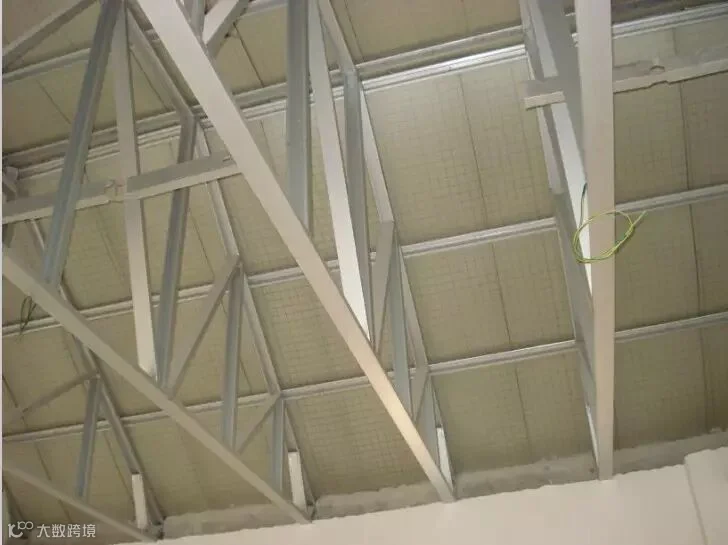

1、在冷弯薄壁型钢建筑的结构体系中，屋盖系统由屋架、结构面板、防水层、轻型屋面瓦（金属或沥青瓦）等组成。

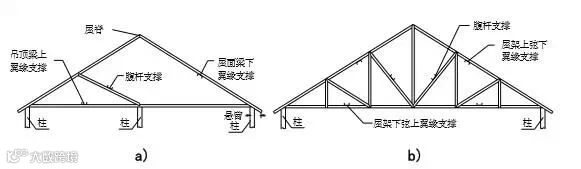

2、屋架的形式有由屋面梁和吊顶梁、支撑所组成的如下图a所示三角形屋架，以及如图b 所示的屋面桁架。

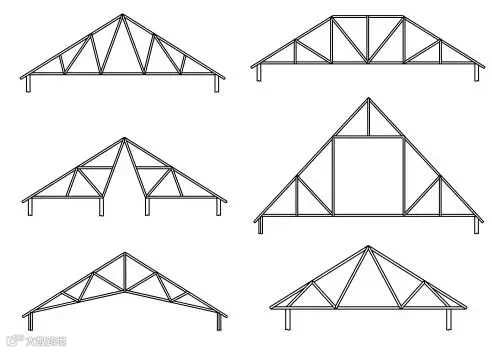

3、屋面桁架的形式可根据室内空间利用和屋面形状的需要做成如下图所示的形状。
4、屋架应垂直支承在下面的墙架柱上，最小搁置长度为 40mm，屋架构件与支承墙架柱形心的偏差宜小于 15mm。
5、屋架在安装和检修时必须设置临时或永久支撑，不得在未设置临时支撑的屋架上堆放施工材料。
6、屋面梁或屋架的上弦悬挑水平距离不宜大于 600mm。悬挑长度大于 600mm 时，应采取其它必要的措施。
7、在屋架的连接设计中，腹杆与上下弦杆的连接应尽可能减小偏心。对于荷载与跨度比较大的屋架，可采用节点板连接或对较小受力构件切角的方法减小节点连接偏心，如图所示。

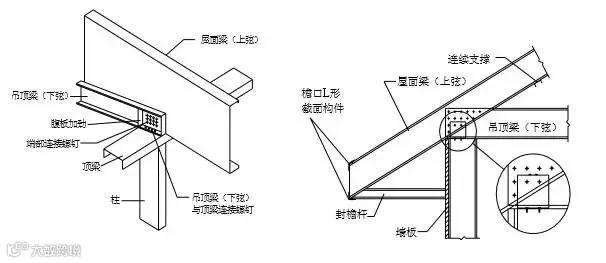

8、对于三角形屋架，屋面梁应和与之在同一平面内的吊顶梁相连接。如下图所示，在梁的端部和集中荷载处应设置腹板加劲。
9、三角形屋架的屋面梁与屋脊梁之间的连接角钢的规格不小于50mm×50mm，至少用 4 个 ST4.8 的自攻螺钉相连，并均匀地布置在屋脊梁的全高度上，如下图所示。连接角钢的厚度不小于与之连接的斜梁厚度。屋脊梁可用 C 型或 U 型截面构件组合而成，其截面高度和厚度不小于与之连接的斜梁的截面高度和厚度。
10、吊顶梁简支在内承重墙上时，如图10 所示，其每侧的连接螺钉数量不少于屋面梁与吊顶梁连接螺钉的数量。连接件或腹板加劲件的长度不小于 150mm，其厚度不小于与之连接的吊顶梁的厚度。
11、与下翼缘连接的吊顶板或者与吊顶梁垂直的钢带支撑可作为吊顶梁（或屋架下弦杆）的下翼缘侧向支撑，并符合下列规定：
（1）连接吊顶板的自攻螺钉的规格不小于 ST3.8；

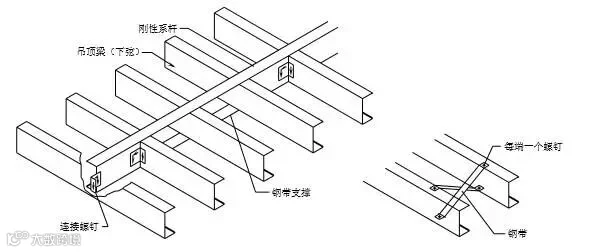

（2）钢带的最小宽度为 40mm，最小厚度为 0.75mm，钢带的最大间距为 1.2m，至少用一个 ST4.2 的螺钉与每一个吊顶梁的下翼缘连接，至少用 2 个 ST4.2 的螺钉与刚性撑杆连接，如下图所示；
（3）刚性撑杆（或 X 撑）应设置在吊顶梁之间，沿钢带方向的最大间距为 3.6m，且在钢带的端部必须设置。
12、吊顶梁的上翼缘支撑应符合下列规定：
（1） 最小厚度为 0.6mm 的 C 型或 U 型截面构件；
（2）最小截面为 40mm×0.75mm 的钢带。
安装上翼缘支撑的方向与吊顶梁垂直。C 型和 U型截面构件或者钢带应至少用一个 ST4.2 的螺钉与每一个梁的上翼缘连接，至少用 2 个 ST4.2 的螺钉与刚性撑杆连接。刚性撑杆（或 X 撑）应设置在吊顶梁之间，沿钢带方向的最大间距为 3.6m，且在钢带的端部必须设置。
13、当屋面梁的跨度大于 2.4m 时，屋面梁的下翼缘须设置连续侧向支撑，且应符合下列规定：
（1）最小厚度为 0.6mm 的 C 型和 U 型截面构件；
（2）最小截面为 40mm×0.75mm 的钢带。
14、支撑沿屋面梁方向的间距为 2.4m，至少用 2 个 ST4.2 的螺钉与每一个屋面梁的下翼缘连接，至少用 2 个 ST4.2 的螺钉与刚性撑杆连接。刚性撑杆（或 X 撑）应设置在屋面梁之间，沿钢带方向的最大间距为 3.6m。钢带的端部必须设置刚性撑杆。
