#履带架工装精度的检测与验证——测量关节臂
挖掘机履带架
履带架定位设计的合理性与准确性对挖掘机的运行效率、性能发挥以及生产效益有直接影响。
为了避免挖掘机在运行过程中不会出现四轮一带磨损、机体跑偏、履带啃轨等问题，那么就要对履带架中心面定位是否准确、孔位的尺寸设计是否标准，做出精准的检测与判断。
面临的问题
检测对象：孔的位置及孔所在面的平面度
由于履带架在实际生产制造过程中会受到多种因素的影响，工装投入使用后，第一次加工的产品不一定符合尺寸要求，需要通过对履带架进行严格的检测，才能确保工装的最终定位。
但是，履带架各定位点和面大多数为空间尺寸，加上受测量空间的限制，使用常规量具检测比较困难，所以利用便携式关节臂测量机检测更精准、更高效，来检测焊接工装的精度。
1
解决方案

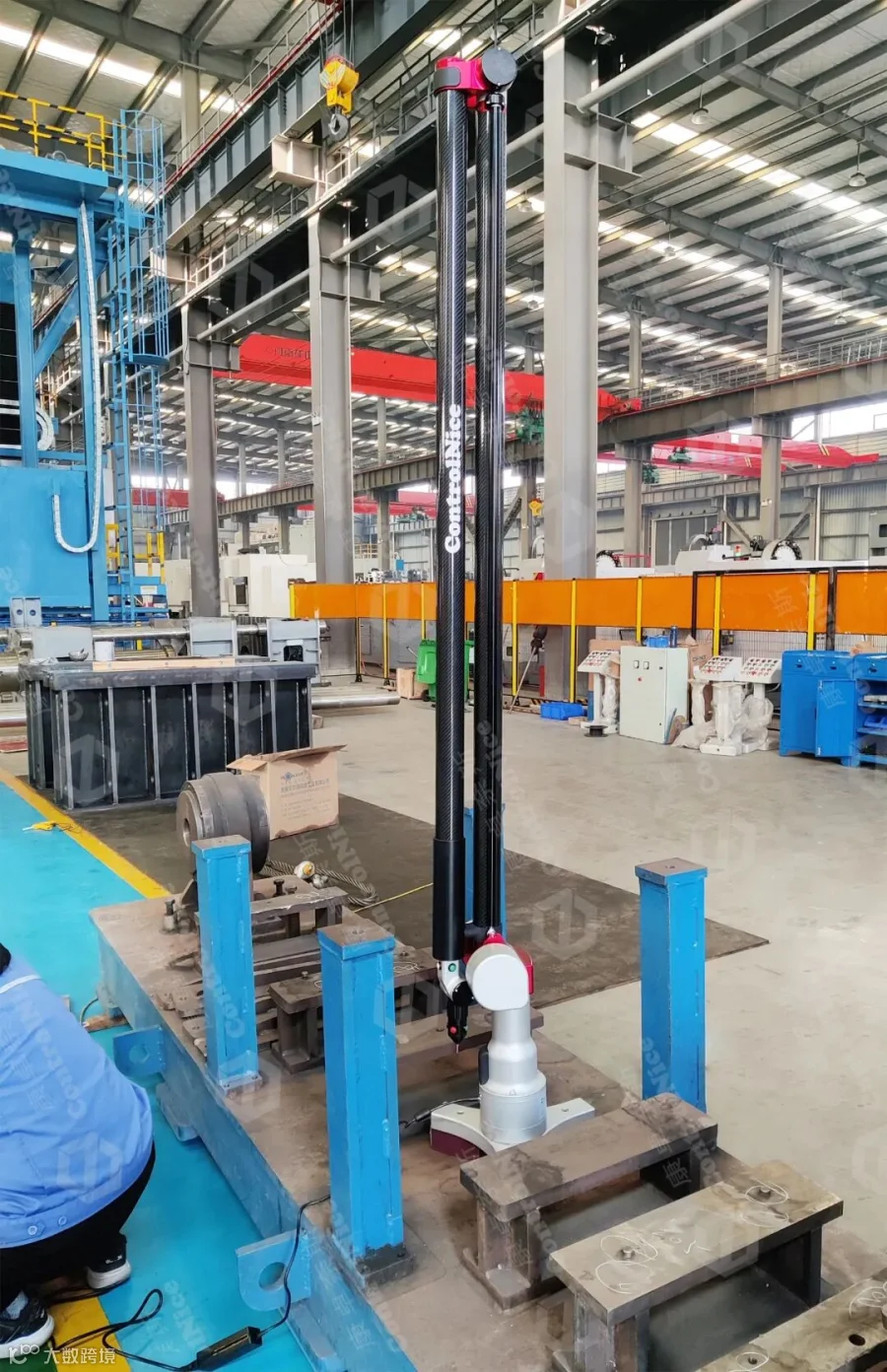

使用CNA6-P70对挖掘机履带架工装进行精度检测；为方便测量，先将关节臂测量机放在现场检测合适的位置，便于操作者取点检测，以免影响测量精度。
与3D数模图纸相结合：

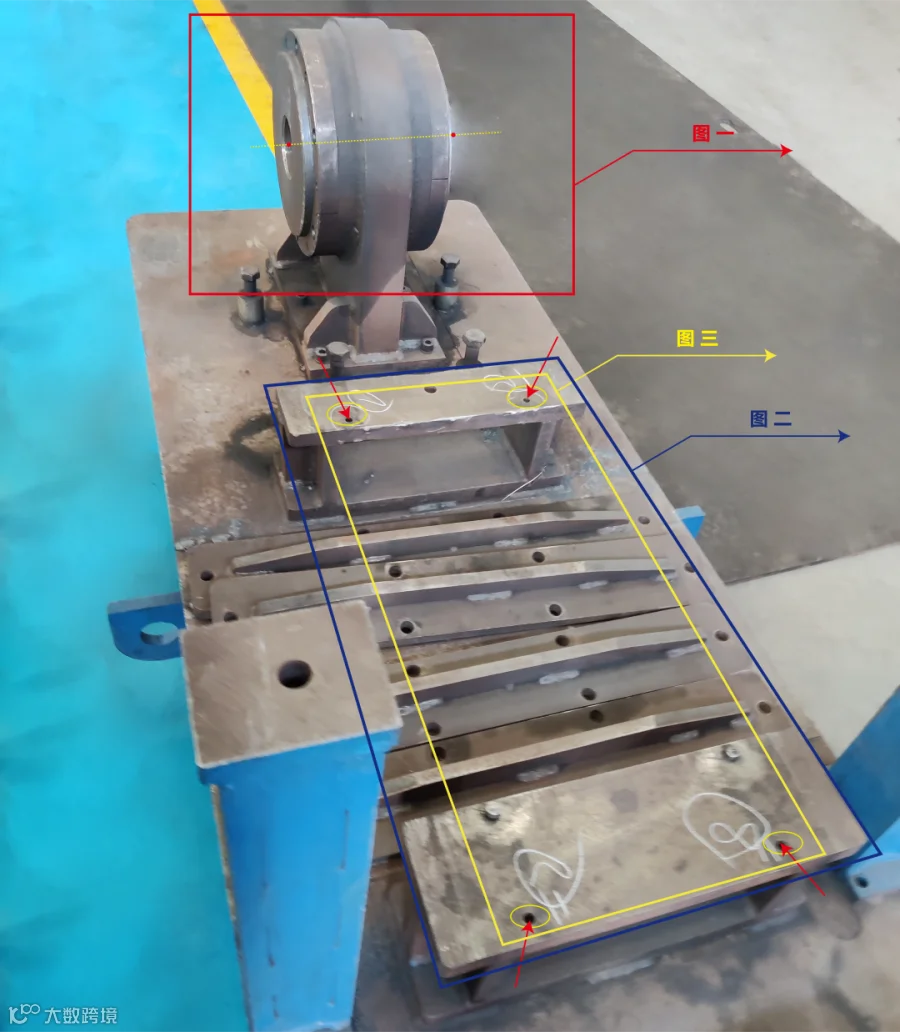

01.先对（图一）两侧对称圆柱进行三维检测， 计算出两圆柱间的中心点坐标；
02.将（图一）的中心点投影到（图二）上，检测平面度；
03.检测（图三）上各个孔的位置偏差，得出相关数据，以3D图纸与形位公差为依据，对工装进行调整。
ControlNice 关节臂测量机可以随时对工件进行在线检测，计算出工件的加工误差，可省去大量的人力、物力以及重复性检测所浪费的时间，这就是它的优势工作效率高、精准度高；以免在后续装配中出现严重的数据偏差等问题，而影响生产进度。

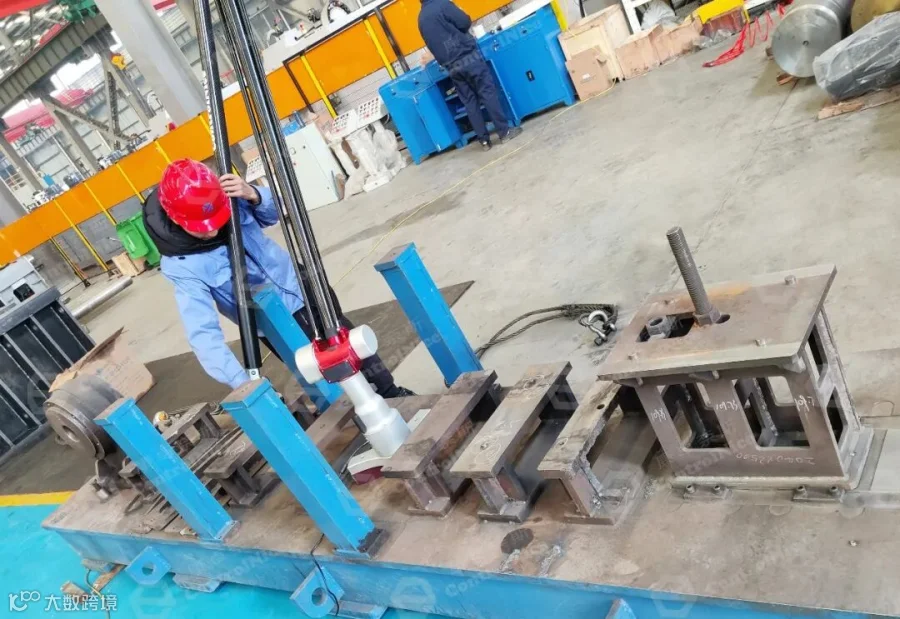

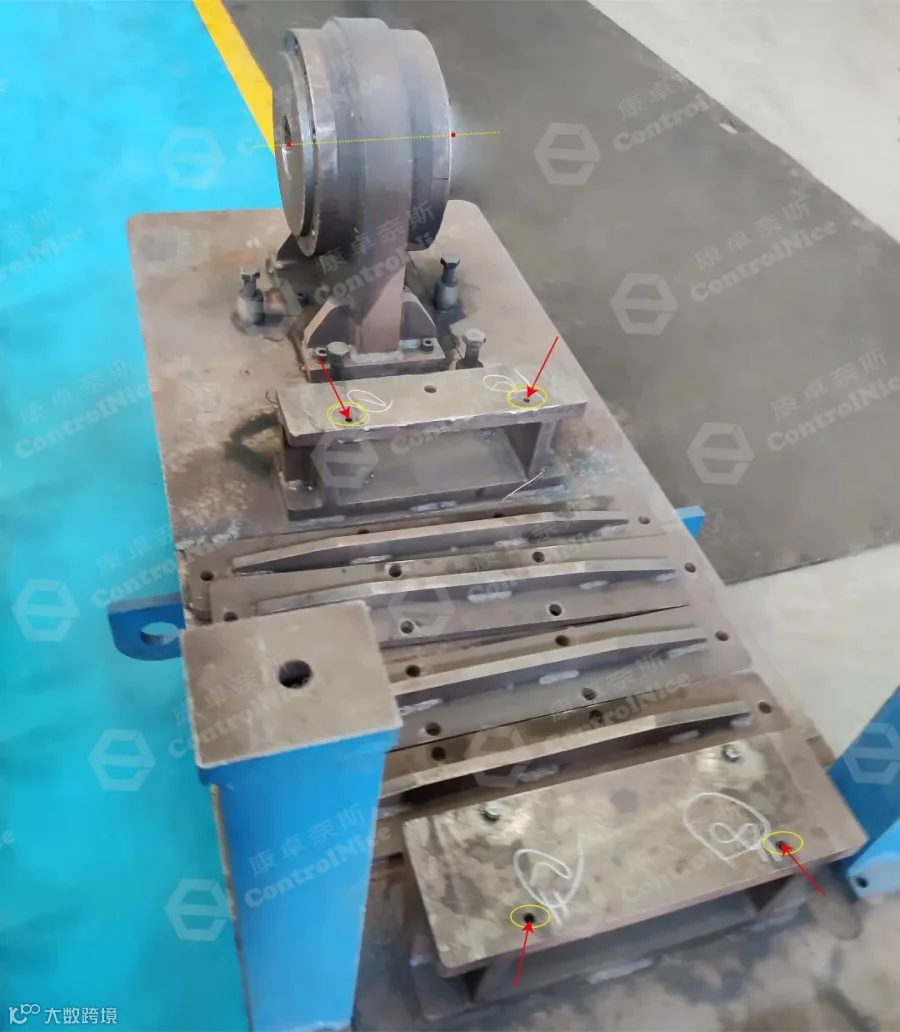

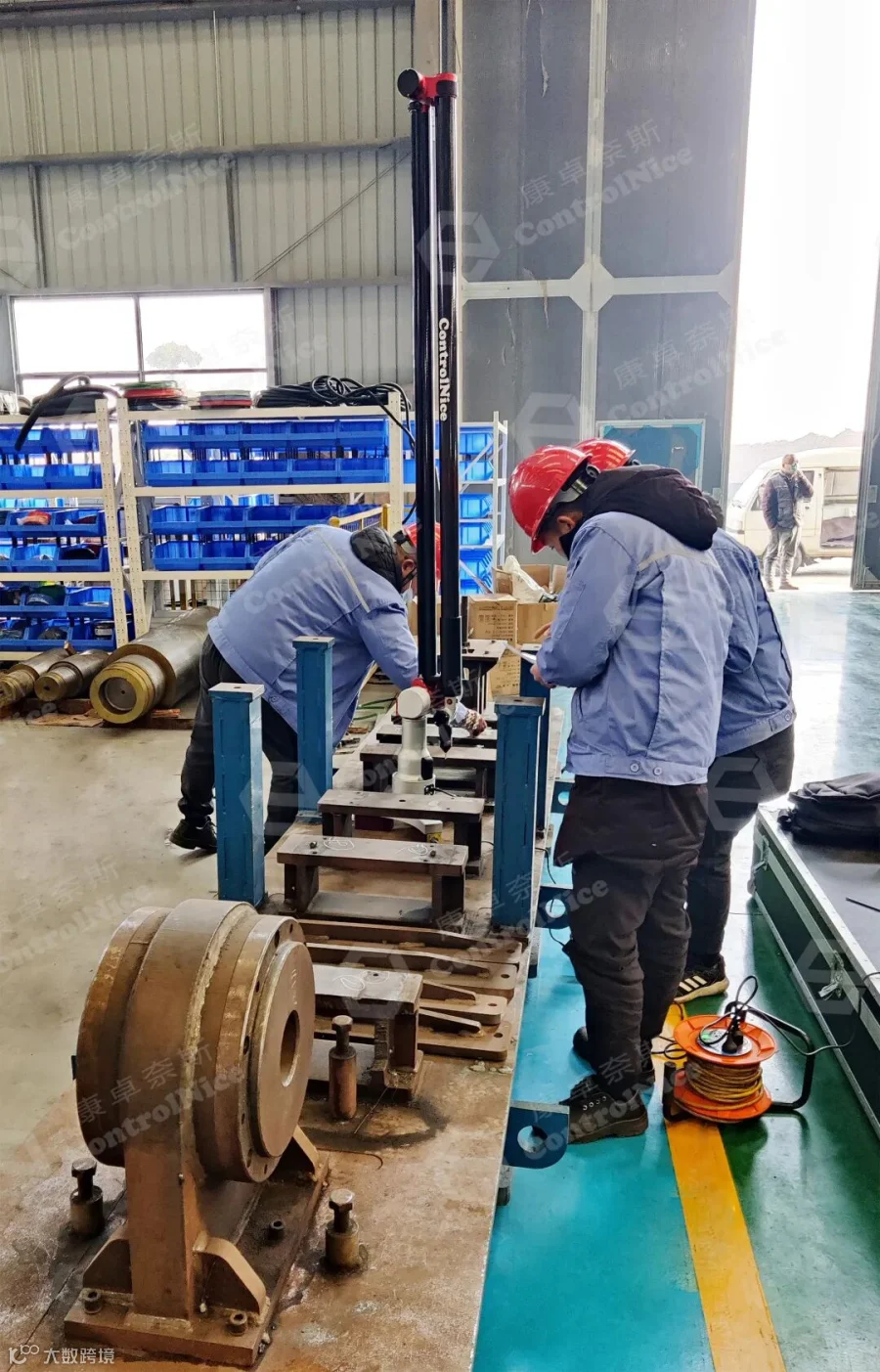

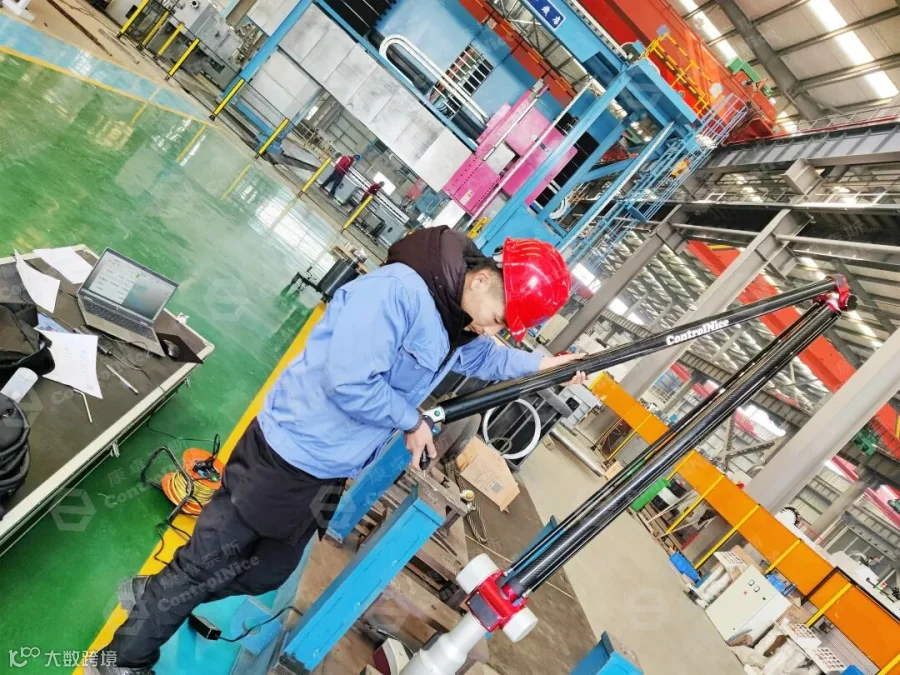

以下是现场拍摄图：
2
ControlNice 关节臂测量机特性

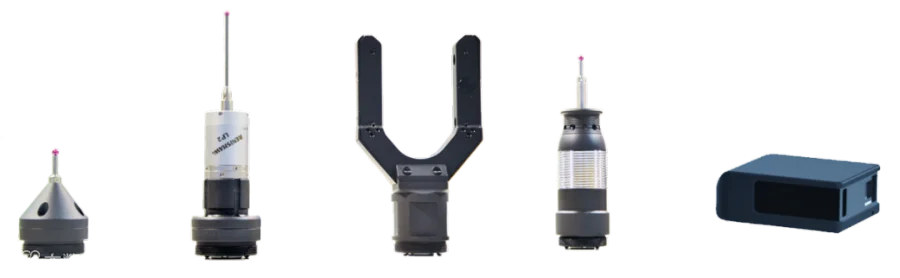

ControlNice 大量程关节臂测量机，已成为大型工件测量的福音，最大有效测量直径≥9米；双平衡杆设计，让关节臂在使用过程中，受力更均匀；等比长设计，无测量缺失空间；关节臂测量机除可以使用传统硬测外，还可兼容电子触发测头、浮动测头、激光叉和三维激光扫描头等不同测头的接口，测头随意切换且不必重新校准。
本套挖掘机履带架焊接工装通过使用关节臂测量机来对质量进行把控，方便、快捷、精准、高效，可降低工装制造成本，能很好的解决挖掘机在运行过程中出现四轮一带的磨损、机体跑偏、履带啃轨等问题。
3
总结
随着便携式关节臂测量机的不断升级与改善，和客户支持以及广泛被市场覆盖，给大型工件无法测量的企业带来了福音；不仅提高了工件的检测效率，还对产品的质量得到有效控制。
