弯管也是工业领域应用的重要零部件，广泛应用于汽车制造、航空航天、船舶制造等多种领域。
管件在加工过程中，经常面临回弹、质量检测等问题，那么如何保证管件高标准、高质量的生产、准确测定弯管的折弯角度、形状尺寸数据等，一直是弯管加工行业面临的难题。
检测难题
一根合格的弯管必须满足对应的YBC参数，像弯管的长度、旋转角度、弯曲角度，都要以一种数字化模式来控制生产；目前市面上检测的方式很多，有的检测方式比较昂贵，有的在检测时弯管尺寸会受到一定的限制，从而给生产商带来不便。
谈|解决方案
如今，随着科技的不断发展，一种新型的弯管检测设备，既能保证检测质量、实时监测弯管的加工生产、又能保证弯管尺寸不受限制，可通过一种三维扫描及配套的管件检测软件对弯管进行快速检测。
使用康卓奈斯CNA-T系列关节臂管件激光叉，结合Axel测量软件，可为用户提供完美的便携式测量管件的解决方案。
看|案例分析
某管业制造厂

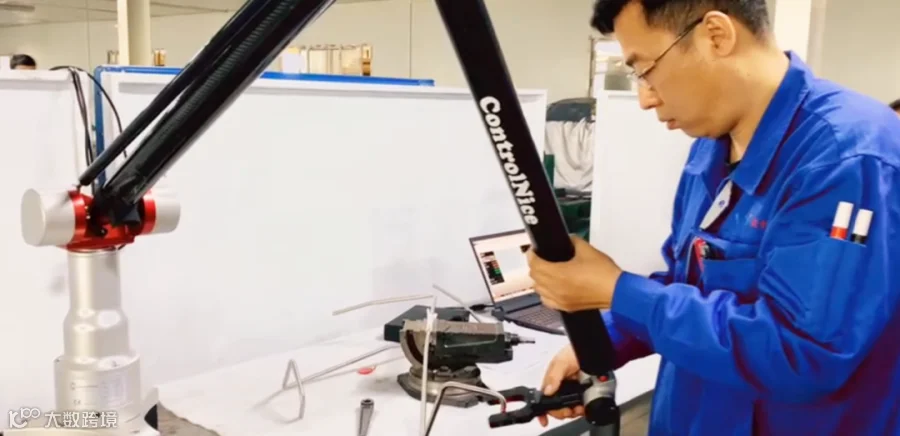

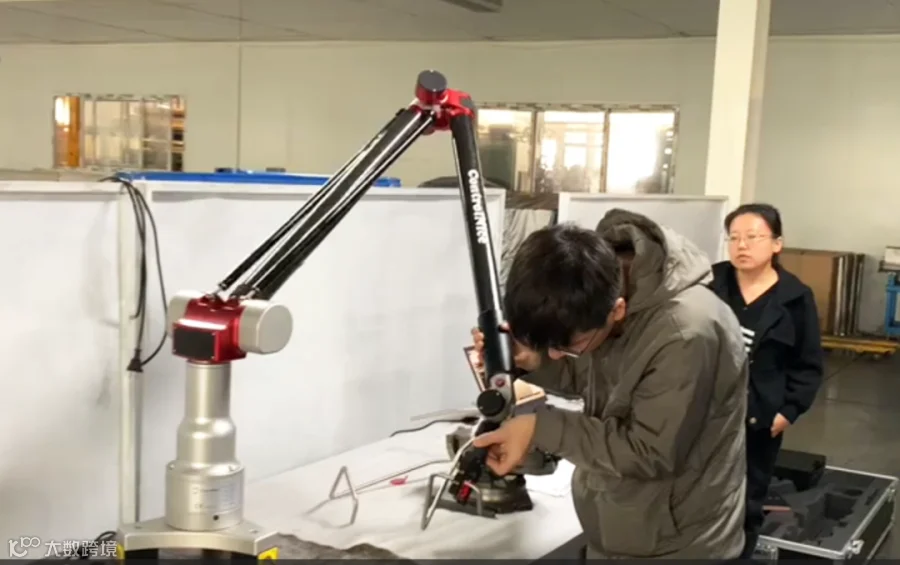

结合客户的检测需求，康卓奈斯技术工程师在对这根弯管进行三维检测，并获取YBC参数，通过YBC管型与导入的实体管型做比较，可以很快捷做校验，对误差随时进行修正。

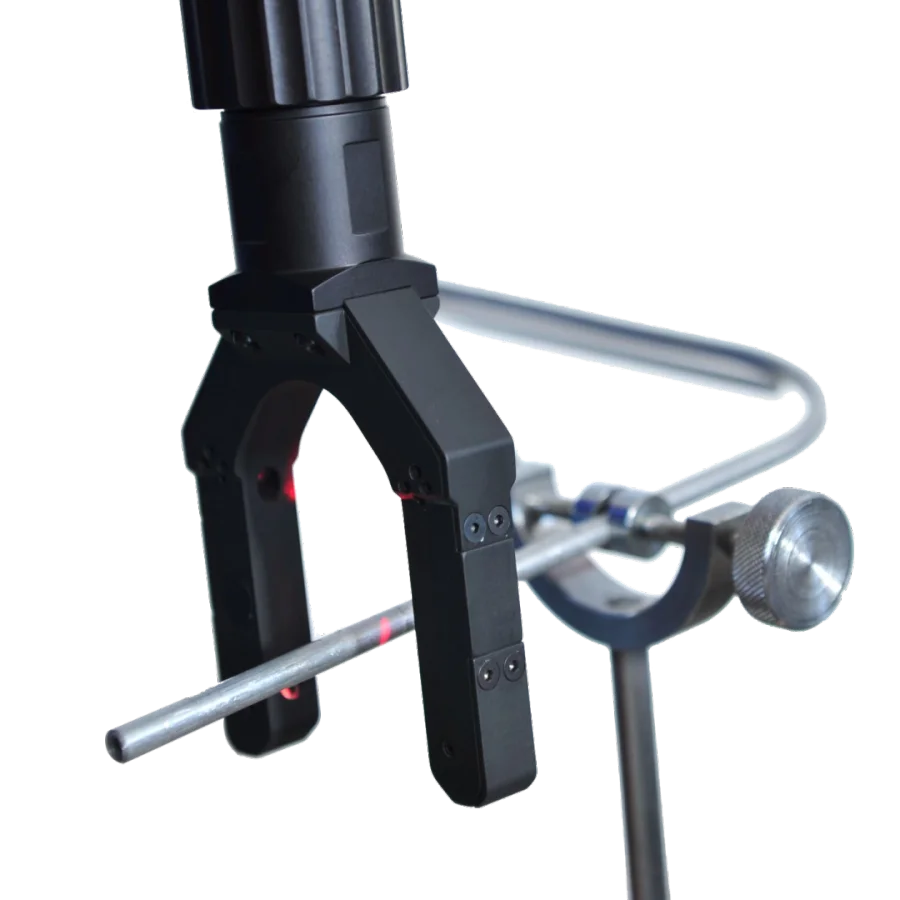

CNA系列关节臂配备非接触激光叉扫描的方式，把关节臂测量机放置在需要测量的合适位置，只需进行几次快速扫描，即可完成管件的数字化测量，使用非常高效、便携、灵活。

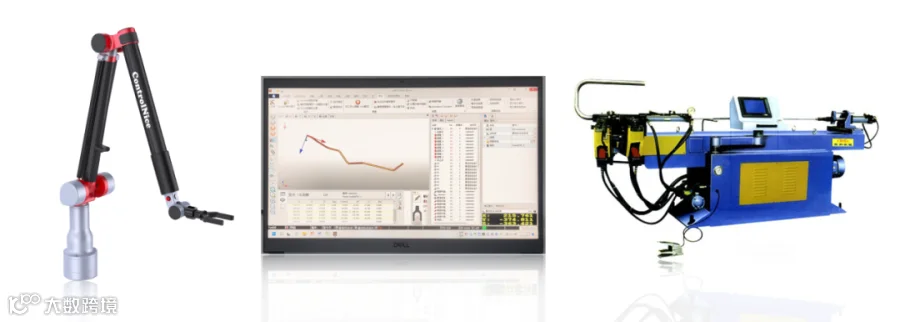

同时还适用于各种复杂管件检测和逆向工程。另外，CNA系列非接触式激光叉管件测量系统可以直接安装在管件生产线旁边检测管路、管线、软管等，对生产误差进行及时纠正，起到指导作用，可大大缩短调整设备所需要的时间，提高产品的合格率。

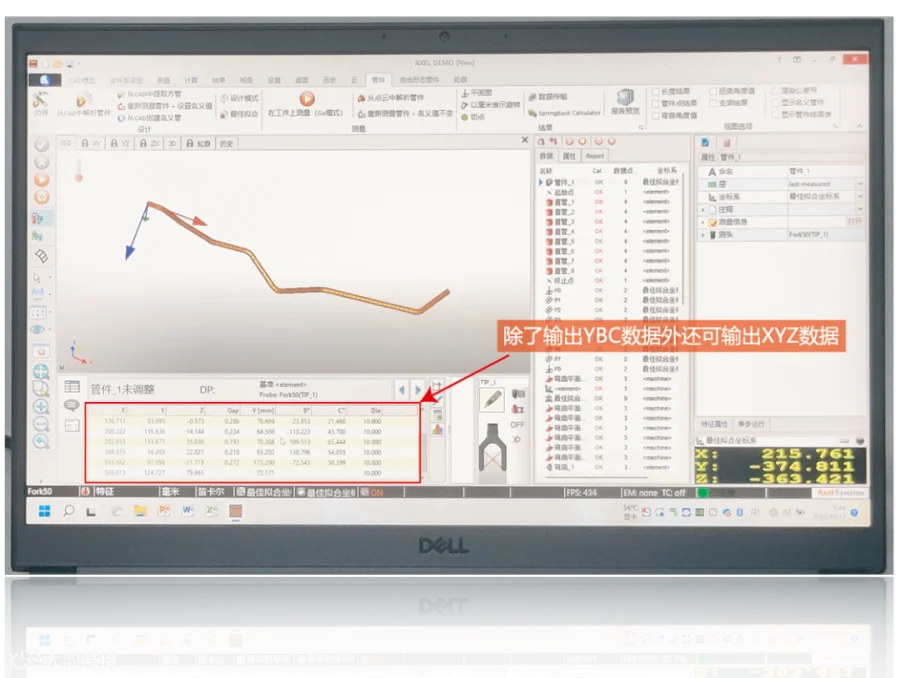

除了输出YBC数据外还可输出XYZ数据；
02
讲|产品特性
1、采用非接触扫描的方式对管件进行扫描，快速采集数据，精准、可靠、重复性高；

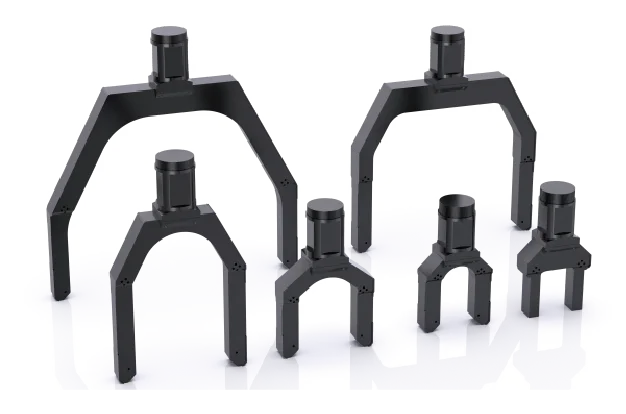

2、用非接触激光叉可以测量从1毫米到180毫米直径的管件；激光叉型号有30毫米，50毫米，80毫米，150毫米，200毫米；
3、对管的材质、颜色无任何要求，方可进行精准扫描；
4、快速获取弯管间的相交点、拐角和扭角的数据，通过三维测量，能更高精度的分析弯管的偏差值；
5、可以在任何使用场合对管件进行测量，非常便携；
所以说CNA-T系列非接触式激光叉凭使用灵活，测量速度快，准确性高，可为弯管加工行业提供高效可靠的多种测量解决方案。
