在水电站工程中，液压活塞杆承担着高负载、长行程、频繁启停的关键任务。液压活塞杆的几何精度对其可靠性和寿命至关重要，稍有误差就可能导致密封失效、偏载磨损或整体停机。
便携式关节臂测量机凭借其现场可测、三维可视、数据可追溯的特性，成为水电站液压活塞杆从生产到现场安装检验的关键质量控制工具。

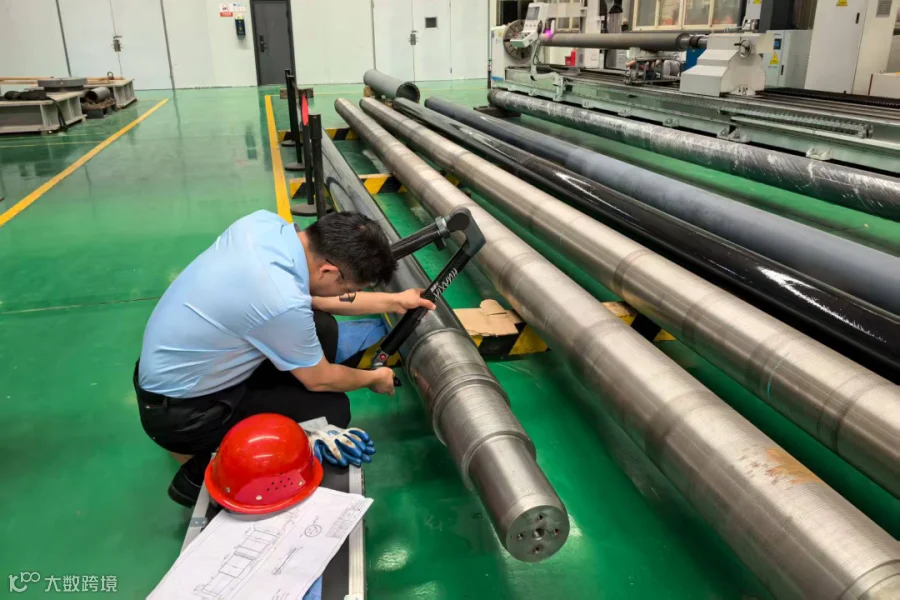

图1
技术工程师测量活塞杆
活塞杆在水电站工程中的质量风险
直击现场
液压活塞杆属于高精度的旋转轴类零部件，其关键几何指标直接关系到水电站设备的安全使用性能，同时活塞杆在制造中各几何指标需求往往相互耦合，难以单独处理：
1
外圆柱尺寸与圆度
一段加工/热处理后易产生微变形，影响密封性和导向性。
2
杆体直线度
长行程活塞杆（常见于大型闸门）对直线度要求高；弯曲会产生卡滞、偏载和振动，导致设备运行不稳定。
3
端面垂直度
端面与轴线不正会导致连接件受力不均、密封面提前失效，影响调节精度与密封性。
4
内孔同轴度/位置度
包括销孔、通孔、内螺纹等关键连接结构，影响装配配合。
5
多段同轴度与跳动
活塞杆各功能段之间必须同轴，否则整机运行将出现偏载和噪音。
传统检测手段（卡尺、千分尺等）通常只能实现单项检测、依赖操作员经验，检测效率低，且无法全面反映形位误差间的协同影响，难以满足现代制造的数字化质量控制需求。
如何解决活塞杆的核心问题？
技术方案
具体应用包括：
1
外圆柱测量
对长杆整体圆度波动趋势进行可视化输出。
2
外圆柱尺寸与圆度
对轴线进行全长拟合，实时判断弯曲趋势。
3
端面、垂直度校核
与主轴建立基准轴线，自动与原始CAD模型进行数据对比。
4
内孔与内圆柱测量
测量内腔、销孔等结构获取孔径、圆度与位置度等关键数据。
关节臂测量机可起到全生命周期质量管控的作用
01
制造阶段：精加工尺寸闭环控制；
02
装配阶段：整体直线度预调。
从测量工具到数字化质量平台
关节臂三坐标测量系统不仅是一个测量工具，更是集测量、分析、报告、追溯于一体的质量控制平台：
支持自动生成检测报告，测量结果可导出为Excel电子表格和HTM；
可与CAD模型进行直接对比，输出偏差色谱图；

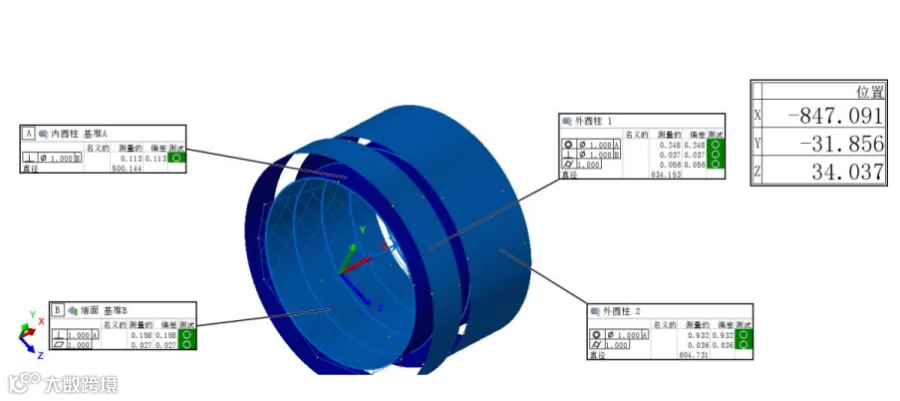

图2
活塞杆测量部分数据
支持IGES、STEP等通用的三维CAD格式导入，实现生产质量全流程追溯。
对水电站而言，这意味着从“被动维护”向“数据驱动的预防性维护”转变，降低意外停机概率，并延长设备的使用寿命。
结 语

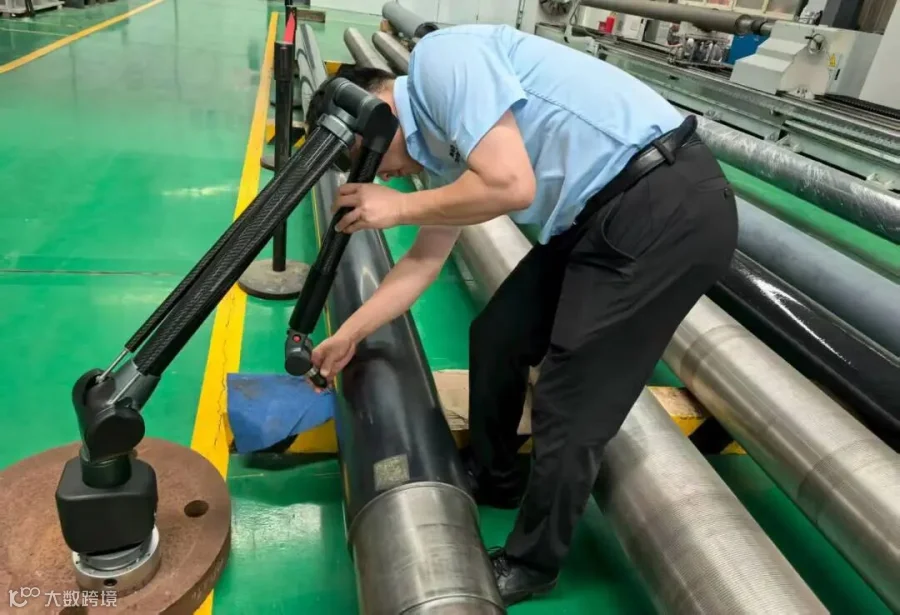

图3
技术工程师测量活塞杆
在水电站工程中，液压活塞杆这种典型“多精度耦合结构”，任何一项形位误差都可能牵一发而动全身。而关节臂测量机以其现场可测、三维全面、数据可追溯的能力，不仅解决了传统检测手段的盲区，更将制造端与现场运维紧密连接，形成真正意义上的质量闭环，重塑液压活塞杆检测的专业标准，引领制造行业向数字化、标准化迈进。
关于我们
康卓奈斯是面向全球的关节臂式坐标测量机制造商，专业解决高精密复杂零部件及大尺寸工件的检测难题。我公司从1998年开始研发关节臂式坐标测量机，经过20多年的潜心研发，测量精度不断提高，量程逐步加大，目前最高测量精度达微米级，最大量程为9米。产品广泛应用于航空航天、军工制造、工程机械、汽车制造、船舶制造、轨道交通，科研院校，新能源等领域。致力于提供高精度、高便携和智能化的三维测量系统解决方案。
