在工业制造领域，大口径阀体作为流体控制系统的核心部件，其精度直接关乎整个设备运行的安全、稳定与效率。从能源化工到高端装备制造，这类阀体往往具备体积庞大、结构复杂、孔系繁多等特点，对尺寸精度、形位公差、密封性等多维度关键指标提出了极高要求，既要满足密封与流道效率，又要确保装配与维护便利。
传统的固定式检测方法因工装繁琐、工件转运耗时、灵活性差等问题，已成为制约生产效率和质控响应的瓶颈。
而关节臂测量机以现场可达、高灵活性、触测与扫描可配合使用等能力，为大口径阀体首检、巡检、装配前复检与返修确认的全链路检测，提供了更为稳健和高效的技术支撑。

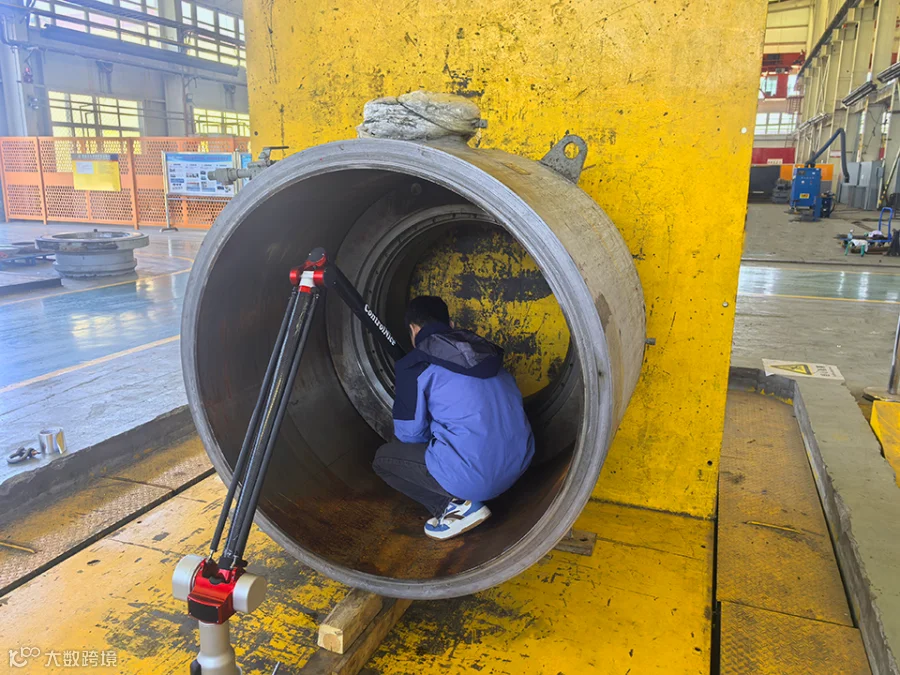

图1
技术工程师测量大口径阀体
为何大口径阀体整套检测需要专业方案？
大口径阀体的制造精度需求严苛，无论是内部流道的尺寸公差、密封面的形位公差，还是各接口的装配精度，任何细微偏差都可能导致泄露、压力损失甚至系统故障。然而，其自身特性给检测带来了多重挑战：
1
体积与重量较大，难以搬运至固定检测平台，传统三坐标测量机的检测范围和灵活性受限。
2
结构复杂，包含大量深孔、盲孔及曲面，常规量具难以全面覆盖。
3
需兼顾整体装配精度与局部细节尺寸，检测维度多、关联性强，对数据完整性要求高，传统检测手段的确已难以满足其“高精度、高效率、全方位”的复合需求。
关节臂测量机：破解大口径阀体检测
痛点的核心优势
灵活适配，突破空间限制
关节臂测量机采用多轴联动的机械臂结构，配合可移动基座，可直接深入大口径阀体的复杂内腔或贴近超大尺寸的外表面进行检测。无需拆卸或转移阀体，即可实现“工件不动，设备动”的检测模式，对于重型、大口径阀体的在线检测具有高适配性，大幅降低了搬运成本与二次装夹误差。

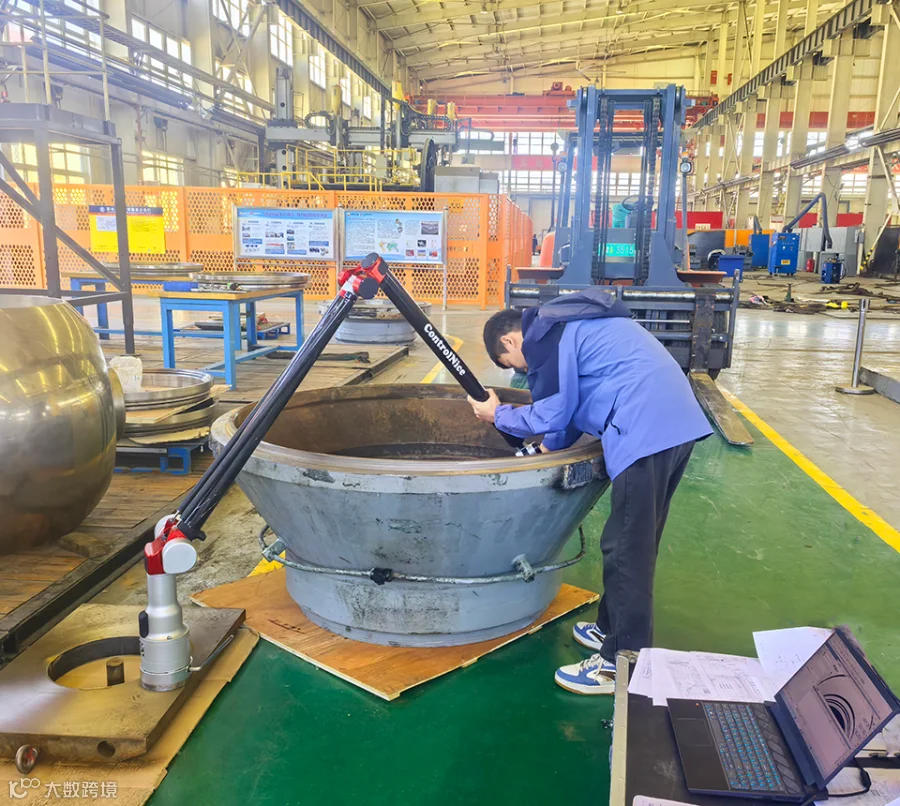

图2
技术工程师测量大口径阀体
高精度与高兼容性，覆盖全维度检测需求
依托智能测头等技术，关节臂测量机既能精准捕捉阀体表面的微观尺寸（如密封槽的深度、宽度），也能通过三维建模还原整体结构的形位公差（如轴线平行度、平面度）。同时兼容多种检测软件，可将测量数据与CAD模型实时对比，快速识别超差项，满足从单一部件到整套阀体装配关系的全维度检测需求。

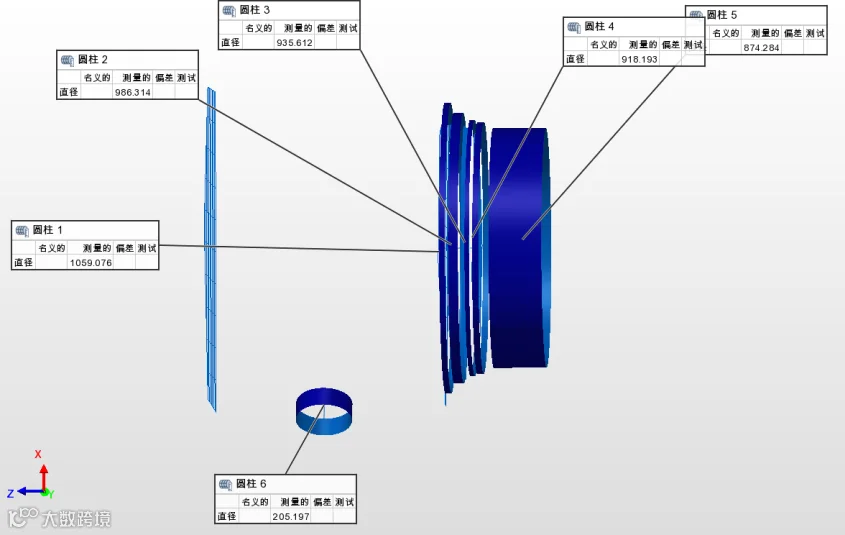

图3
大口径阀体数据图
高效集成，赋能制造全流程
关节臂测量机的检测过程无需中断生产线，可与加工环节无缝衔接，实现“线边检测”的闭环控制。对于批量生产的大口径阀体，其快速数据采集与分析能力能及时反馈检测数据，帮助企业优化加工参数，并为产品质量追溯提供了可靠依据。
技术赋能：从检测精度到产业价值的跃升
大口径阀体的几何质量控制，关键在“基准统一、关系清晰、数据可用”。关节臂测量机不是简单的替代传统检测，当检测从“结果记录”跃升为“装配与工艺的决策支撑”时，在阀体检测中的应用就不仅是检测技术的升级，更是推动了相关产业的质量提升与效率优化。通过精准把控阀体精度，可降低设备运行中的能耗损失与维护成本，延长系统使用寿命；在高端装备领域，其监测数据还能反向指导阀体设计迭代，加速新产品研发周期。
结 语
未来，随着工业制造对精度要求的持续提升，关节臂测量机将进一步与自动化、智能化技术融合，为大型复杂零部件的检测提供了更高效、更智能的解决方案，真正成为保障工业产品质量的关键力量。
