工程机械是用于工程建设的施工机械总称，其典型部件包括动臂、斗杆、液压传动部件、回转支撑、铲斗等关键构件，多为结构复杂、刚性差、尺度大，需要生产出合格并适用于现场工况的设备，制造过程中的检测环节不可或缺，常规量具或固定式测量手段往往难以兼顾现场适配性与测量覆盖面。
便携式关节臂三坐标测量机以在线测量、姿态灵活与数据化输出等优势，在工程机械领域得到越来越广泛的应用。
为什么需要更灵活的测量手段
挖掘机动臂、斗杆等工作装置通常承担挖掘、起升、装载等高载荷动作的核心部件。若关键部位（如主销孔、耳板轴孔、安装面）加工偏差超出设计要求，会引发装配干涉、润滑异常或局部过载，直接影响整机可靠性与使用寿命。特别是：
1
孔系与轴类件
孔的同轴度、位置度、孔距等对装配精度影响显著，而常规卡尺、千分尺难以完整评估三维关系。
2
外形与焊接区
焊接产生的局部凸起、凹陷或扭曲需要精准数据进行外形评估。
针对挖掘机及其他工程机械部件
常见的测量项包括：
01
孔系与轴线：主销孔、油缸耳轴孔的直径、位置度、同轴度、平行度及孔距。
02
安装与配合面：缸座安装面、臂座连接面、端面等的平面度、平行度与垂直度。
03
耳板/加强板：耳板间距、相对平行度、焊接端部位置。
04
整机或子组件装配位姿：在实际装配姿态下校核配合间隙与干涉情况。

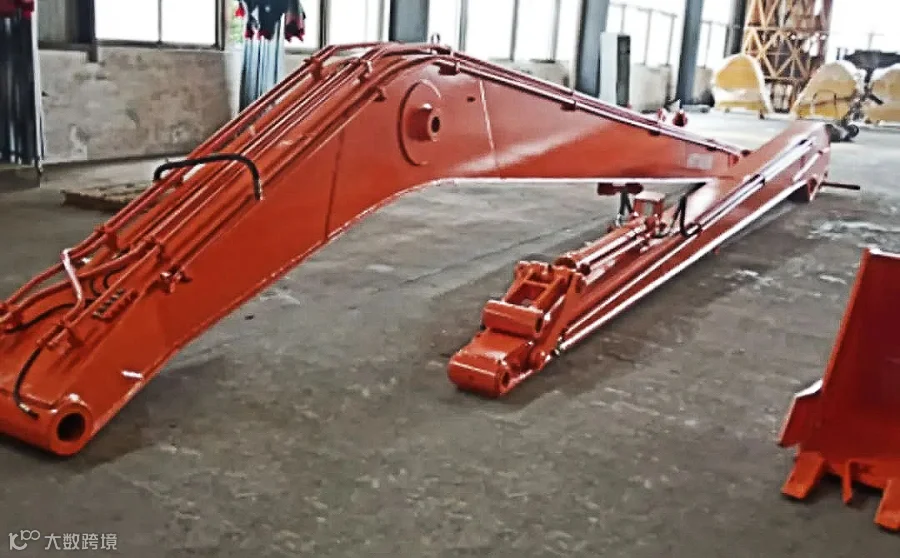

图1
挖掘机动臂
因此，现场可移动、能够完成综合测量的关节臂三坐标测量机，已成为解决这类问题的关键工具。它凭借高精准度测量能力与灵活的现场适配性，精准满足企业检测中的严苛需求，实现测量能力与应用场景的科学平衡。
关节臂在工程机械测量中的技术能力
1
便携到件即测
在焊装线、总装位或现场维护点直接建立坐标，减少大件搬运带来的二次变形与时间成本。
2
大行程、无死角测量
通过合理的站位布设转站式测量，覆盖超长臂（如9米大臂）及中短臂等多种尺寸。
图2
康卓奈斯CNA系列关节臂测量机
3
数据输出与可追溯
直接生成三维模型与偏差色谱图，便于质量追溯与工序改进。
实际应用场景与案例
作为工业检测领域的专业工具，便携式关节臂三坐标测量机的价值覆盖了机械工程的全生命周期，从研发设计阶段的原型制造、生产制造环节的实时质量管控，到设备运维过程的磨损检测与逆行工程，在多个关键场景中构建技术支撑体系：
焊装线在线检验
在焊后第一时间判断大臂形变，提前介入，减少后续返修量。
总装位的配合校核
在总装位置核查缸座、主销等关键配合位，降低装配过程中的试合次数。
现场维护与故障定位
对在用设备发生异常时，快速评估关键配合面的磨损和变形程度，为维修决策提供数据支持。
逆向工程与备件复制
对磨损或退役零件进行点云采集，协助生成CAD模型用于备件加工或设计改进。
在行业实践多种尺寸与工况下，关节臂能够作为测量与数据化决策的一种手段被应用于生产与维保流程。

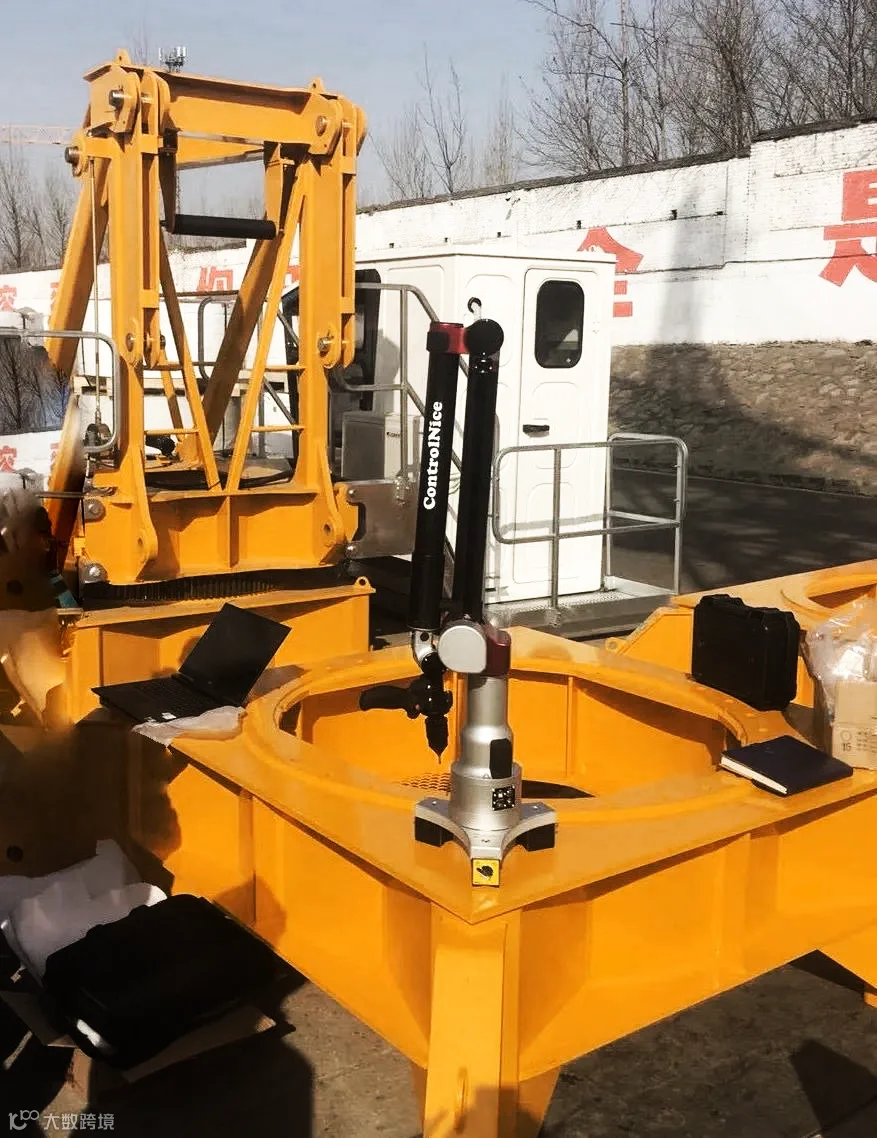

图3
康卓奈斯CNA系列关节臂测量机在线检测
结 语
关节臂三坐标测量机在工程机械领域提供了一种面向现场的测量与数据化决策手段，既适用于工厂生产线的质量管控，也可用于现场维护与逆向工程。对于工程机械中的大尺寸构件，通过合理的支撑和基准布置，能够实现对关键几何项和外形的全面评估，从而为后续工艺调整与装配的可靠性提供关键数据，为行业的数字化转型提供了坚实的技术支撑。
