导读：时间继电器（time relay）是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生

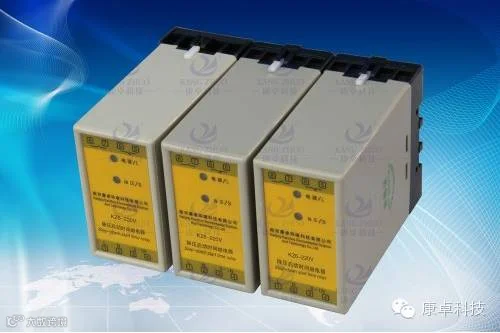

时间继电器（time relay）是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

主要功能

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的

主要特点

1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产

生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。

4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。这种继电器精度高，体积小。

继电保护

电力系统继电保护时间继电器分为电磁式时间继电器和集成电路静态时间继电器两种，专用于电力系统二次回路继电保护及自动控制回路中，作为延时装置, 使被控元件得到所需延时。

继电器是带有延时机构的螺管线圈式继电器，具有交流和直流规格。继电器的交流规格继电器内部装有桥式整流器，将交流电源整流后供给电磁机构，每台继电器具有两副瞬时转换触点，一副滑动延时触点，一副延时主触点。当加电压于线圈两端时，唧子（铁心）克服塔形弹簧的反作用力被吸入，瞬时转换触点进行瞬时转换，同时延时机构启动，经过一定的延时，然后闭合滑动延时触点和延时主触点。主触点接触后由于上挡限制机构的转动，机构停止，从而得到所需延时。当线圈断电时，在塔形弹簧的作用下，使唧子和延时机构返回原位。

继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振, 产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。
