一、系统概述
泵站无人值守系统是由南京康卓环境科技有限公司研发设计而成，实现泵站自控、视频监控、远程集中管理一体化系统，康卓泵站无人值守系统是将各个泵站采集到的数据，通过通讯平台，接入监控中心，监控中心可以进行数据存储、数据通讯、实时控制、泵站运行监视等操作，借助视频监控与入侵报警等安防平台的接入，从而实现泵站无人值守。
泵站无人值守系统广泛应用于雨水泵站、污水泵站、立交桥排水泵站、重要路段排水泵站、城市低洼处排水泵站以及乡镇泵站等场所。

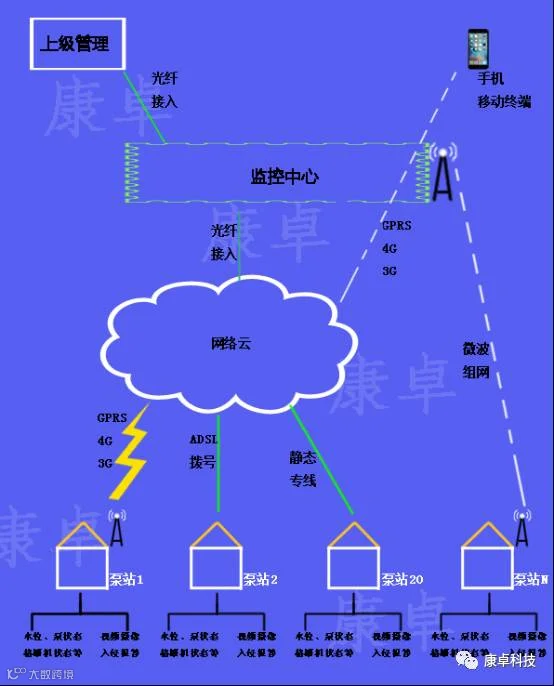

系统拓扑图
二、实现功能
1.数据采集存储功能
通过现场仪表、传感器等装置实时采集泵站的水位、电机运行参数、泵的启停状态、格栅机的运行状态、流量、有害气体浓度、控制模式、电压、电流、保护状态等数据，通过通讯网络将数据上传至监控中心进行存储，并根据每个数据的特殊性，设定数据采集、存储的时间间隔。
2.实时控制与调节
运行人员选择泵的工作模式，发出各种控制及调节命令，监视操作全部流程。控制模式有本地控制模式、远程手动控制模式、自动控制模式。
3.泵站运行监视
系统实时采集各站点的数据，以文字、数字、动态画面的形式展示设备的运行状态，提供直观的图文信息。实时监测数据与视频在同一界面上显示，可以同屏监测多个泵站视频和数据，也可以切换成单个泵站的视频和数据显示。
视频摄像与入侵报警
系统在使用ADSL拨号、静态专线或微波作为通讯网络时，可以传输一路或多路传输视频画面至监控中心，监视泵站的全景、配电室、液位标尺、出水口等重要位置。
系统在使用4G、3G、GPRS的无线网络作为通讯平台时，系统支持远程登陆视频监控设备，获取对应图像。
系统支持入侵报警系统，当有外人未经许可进入泵站布防范围内，监控中心产生报警提示，以便更好地进行安全防范工作。
三、总体架构
系统主要由现地数据采集设备及摄像机报警装置、泵站一体化控制柜、泵站操作室、通讯平台、监控中心等组成。

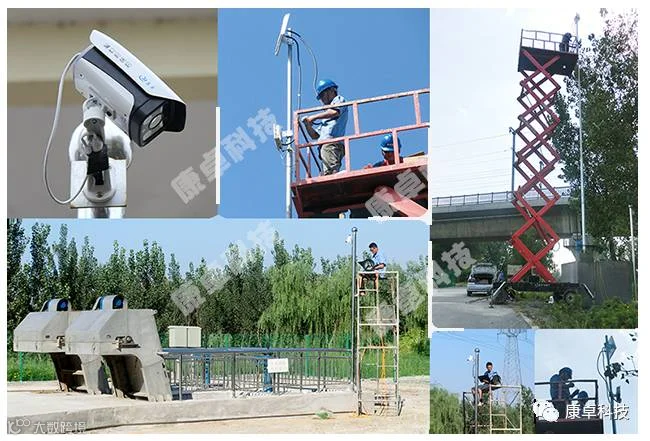

3.1现地数据采集设备及摄像机报警装置
3.2泵站一体化控制柜
3.3泵站监控室

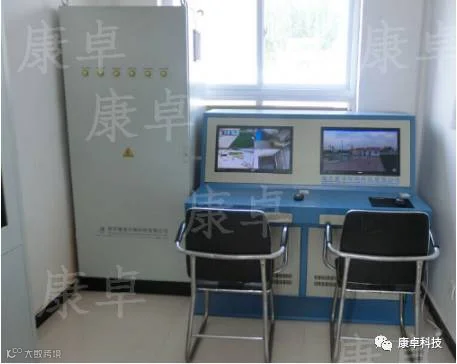

泵站操作室
3.4通讯平台
1.有线网络通信：各个泵站与监控中心之间铺设光缆或租用运营商光纤通信，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像， 此种传输方式要求泵站有宽带接入。
2.无线微波网络：各泵站与监控中心之间架设无线网桥，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像，此种传输方式要求泵站与泵站、监控中心没有建筑群阻挡、可视距离在10公里左右，对地理区位、环境要求较高。
3.无线网络通信：各个泵站与监控中心之间通过4G、3G、GPRS无线网络通信，监控中心与各职能部门之间通过局域网通信，该通信平台不能传输连续图像，此种传输方式要求各泵站有稳定的4G、3G、GPRS信号，且监控中心对视频图像要求不高。
3.5监控中心

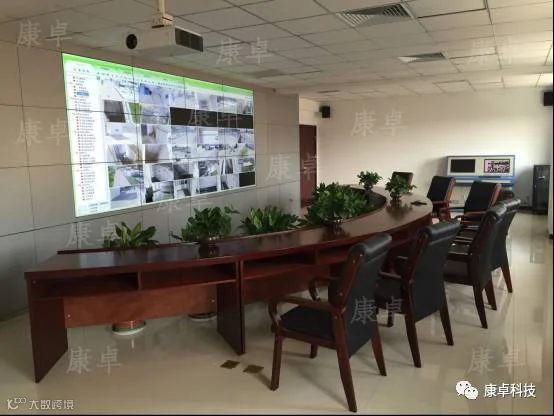

监控中心视频画面

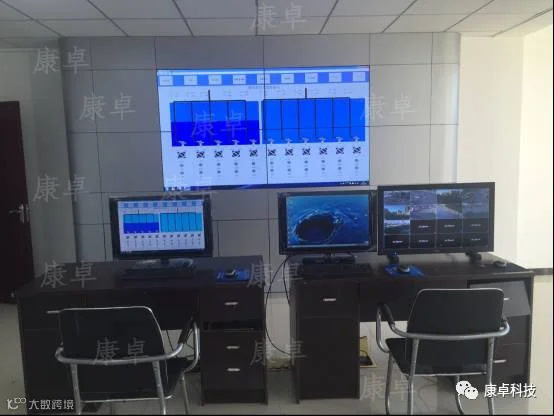

监控中心组态图
应用案例：
康卓泵站无人值守系统已经在南京南钢泵站、天津武清区市政排水所泵站等国内多所大中型泵站上广泛应用，性能稳定，安全可靠。
