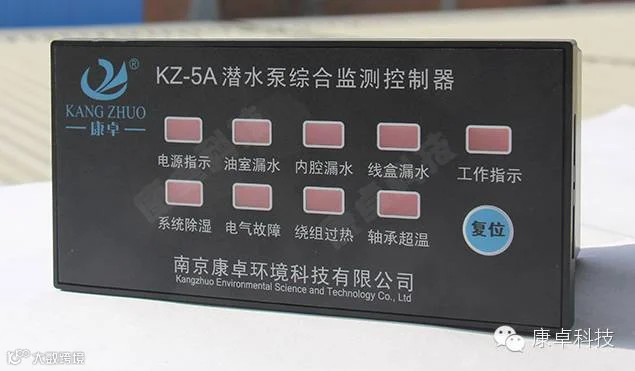

ns-5蓝深水泵综合保护器即康卓KZ-5a型潜水泵综合监测控制器，是康卓KZ-4型潜水泵综合保护器改进版，由南京康卓环境科技有限公司生产制造而成。KZ-5a型潜水泵综合监测控制器适用于国内所有厂家生产的WQ潜水排污泵、QXG型清水泵、ZQB轴流泵、HQB混流泵保护与控制。本保护装置主要用于对潜水泵性能检测即油室漏水、电机腔浸水、线盒浸水、电机过载、绕组过热、轴承超温实时监测和报警显示，另外还具有对电机腔内自动除湿的功能。本产品全部采用模块化设计制造，性能更加稳定可靠，它是潜水泵能正常安全工作的有力保障。
技术参数
环境温度： -20℃~70℃
相对湿度 ： 90%RH，不结露，无腐蚀性气体场所
工作电压： 220V/50HZ
控制器功耗： AC 4w
故障输出容量： 5A/AC220V
除湿输出容量： 5A/AC220V
控制器外形尺寸： 160MM*80MM*90MM
面板开孔尺寸： 151MM*76MM
重量： 0.4kg
注：1.综合控制器接线端子19、20故障输出，可输入PLC或接报警器。
2.水泵信号线皆称P**。如31#，32#线称P31，P32，以此类推。
3.如果水泵无轴承信号引出线61#，综合控制器接线端子7与10短接。
4.如果水泵无绕组信号引出线11#12#或21#22#，综合控制器端子11与12 短接。
5.如果水泵无其它信号引出线，综合控制器对应端子空着。
6.如果仪表先通上电源后，在接好水泵信号线，仪表报警的话可以通过复位键复位。
安装规格及说明
控制器外形尺寸：160mmX80mmX90
控制柜开孔尺寸：151mmX76mm
控制器安装方式： 面板卡入式安装
.配线时, 为防止信号受到干扰，控制信号线请尽量使用屏蔽线。
如果没有与控制器相对应的信号输入，不影响整个控制器正常工作但控制器无法起到相对应的保护作用。
调试前请仔细检查控制柜及控制器的配线,确认无误后，合上控制柜电源,使系统处于运行状态。
在使用过程中如果发生水泵故障报警，在确认故障并排除后，需要按下复位键1次后延时2S或者重新上电，控制器恢复正常工作。
