4G物联网网关也被称为4G通信网关、4G智能无线网关等，是由康卓科技研发设计生产，产品型号为：KZ-601RM。

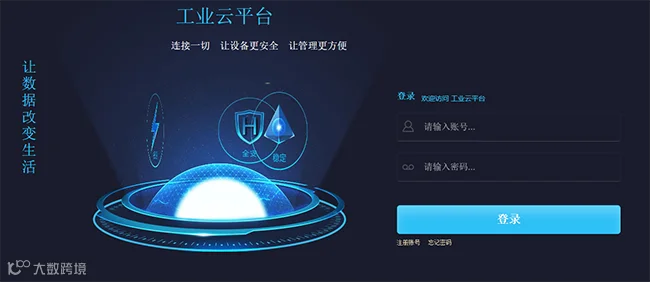

康卓KZ-601RM物联网网关是一款全面支持移动、联通和电信4G/3G/2G通信网络的数据传输设备，实现了串口设备与服务器之间、串口设备与串口设备之间的双向、透明、无线传输，物联网网关具有使用简单、USB/蓝牙设参、远程维护等特点，通过云平台转发、协议开发包、网络转串口工具等可轻松开发用户监控软件对接康卓智能云平台http://y.kang-zhuo.com/。

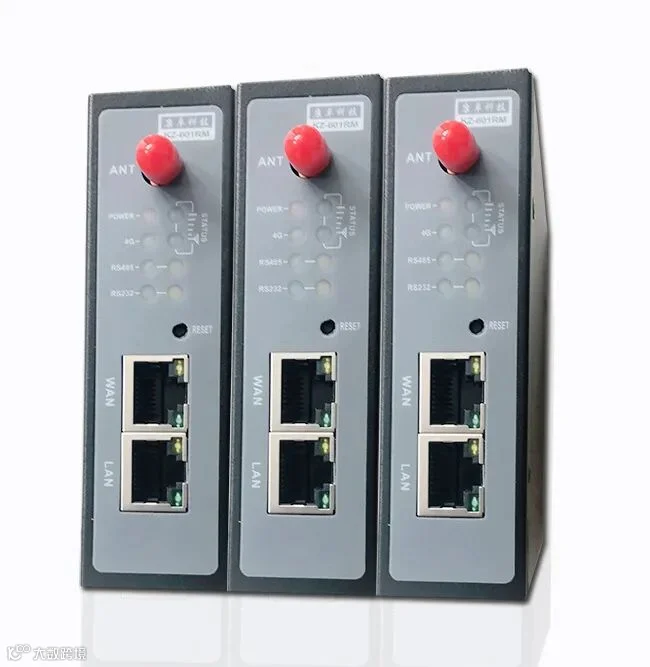

KZ-601RM物联网网关

KZ-601RM物联网网关是康卓科技研发出的较新边缘计算网关，是工业互联网平台中的远程通讯设备，集 GPRS 、3G、4G、以太网、协议解析等技术于一体。可以方便实现 WEB 远程监控，APP 移动监控，设备故障诊断，远程编程，远程排障，故障报警处理，故障追忆等等功能。

强劲的边缘计算能力

KZ-601RM物联网网关为用户提供强大的边缘计算性能，超高的配置性能为实现边缘节点数据优化、实时响应、敏捷连接、智能应用、安全与隐私保护等业务处理提供计算资源，有效分担云计算资源负荷。

丰富的工业协议

为了广泛的适用于物联网行业，KZ-601RM物联网网关兼容多种主流工业实时以太网协议和工业总线协议，支持如下协议：Modbus TCP、Modbus RTU、OPC UA、PROFINET、 PROFIBUS-DP、 EtherCAT、EtherNET/IP、CC-LINK、PPI等协议。

完备的安全特性

KZ-601RM物联网网关提供了完备的安全保护方案，包括保护数据传输安全的加密技术，防护网络安全的防火墙功能以及保障设备管理安全的用户分级授权机制。边缘计算网关提供的安全加固机制保证客户在快速组建物联网应用的同时无需担忧安全性问题。

全工业化设计

KZ-601RM物联网网关从处理芯片、内存芯片、存储芯片、通信模块到电源器件全采用工业级标准，在EMC 3级、 IP30防护等级、宽温特性方面均能达到工业使用等级指标，固若磐石，满足工业现场恶劣环境，经久耐用。

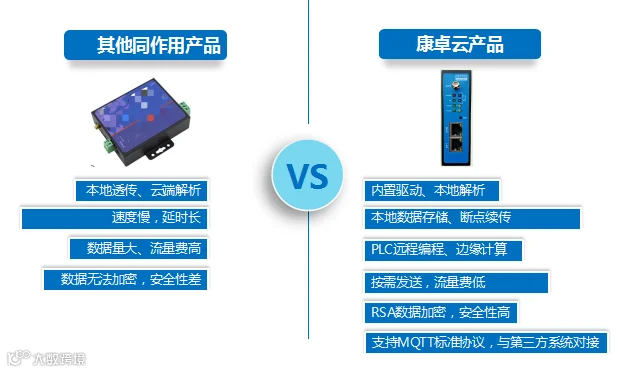

同类产品对比：

KZ-601RM物联网网关支持驱动协议

品牌	支持协议	设备型号
西门子	PPI总线协议	S7_200/S7_Smart_扩展口
	S7_300_Ethernet	S7_300 全系列PLC
	S7_Smart_Ethernet	S7_Smart全系列PLC
	S7_1200_Ethernet	S7_1200全系列PLC
	S7_1500_Ethernet	S7_1500全系列PLC
三菱	FX_编程口	FX0N/FX0S/FX1N/FX1S/FX2/FX2N
	FX_串口	FX_485ADP/485BD/232BD
	QJ71C24N	Q00 CPU/Q01 CPU/QJ71C24N /QJ71C24N_R2 / QJ71C24N_R4/QJ71C24/QJ71C24_R2 /QJ71C24_R2/QJ71C24_R4
	QJ71E71
Modbus	Modbus_RTU	Modbus标准协议设备
Modbus	Modbus_Ethernet	Modbus标准协议设备
罗克韦尔	DF1	AB PLC串口
	AB_ControlLogix_Ethernet	ControlLogix系列PLC
	AB_MicrolLogix_Ethernet	MicrolLogix系列PLC
信捷	信捷编程口	信捷全系列PLC
欧姆龙	Hostlink_Fins	CJ/CS/CP/CP1H/CP1L系列PLC
欧姆龙	Fins_Ethernet	CJ/CS/CP/CP1H/CP1L系列PLC
台达	网口、RS232、RS485	台达全系列PLC
永宏	网口、RS232、RS485	永宏全系列PLC
OPC	1.0/2.0/3.0	西门子江森霍尼韦尔施耐德组态王力控紫江金桥和利时 Intouch等

KZ-601RM物联网网关特点

海量协议快速链接

1. Siemens、Mitsubishi 、Omron、AB、GE、Schneider Delta、Panasonic 等几十种 PLC

2. CBUS、CAN、MBUS、HART、MODBUS 等各种仪表

3. Bacnet、OPC 等标准规范协议

4. 同时还支持大量变频器触摸屏等

支持同时多设备通讯

1. RS485、RS232 可同时连接单台设备

2. RJ45 可同时连接多台设备

支持同时多设备通讯

1. 根据设置报警条件自动上传报警信息

2. 内置算法，可根据报警条件出发响应

KZ-601RM物联网网关硬件规格

<1>硬件参数

CPU	ARM9嵌入式低功耗CPU，主频300MHz
内存	64M DDR2 128M Flash
保护	双重看门狗管理
无线接入方式	4G WIFI
通讯端口	COM1：RS485； COM2：RS232； WAN：RJ45； LAN：RJ45

<2>电气规格

额定电压	DC 24V,可工作范围DC 9V～24V
额定功率	< 5W
电源保护	具备雷击浪涌保护
EMC性能	符合EN61000-6-2:2005，EN61000-6-4:2007标准，群脉冲2KV；静电接触4KV，空气放电8KV

<3>环境要求

工作温度	-20～70°C
存储温度	-20～70°C
环境湿度	10～90%RH(无冷凝)
冷却方式	自然风冷

【安装】

<1>外形尺寸（单位：mm）

<2>导轨安装

适合35mmDIN导轨安装，居中安装。先将MN501卡座的上部卡入导轨，然后用力下拉，直接卡住即可。

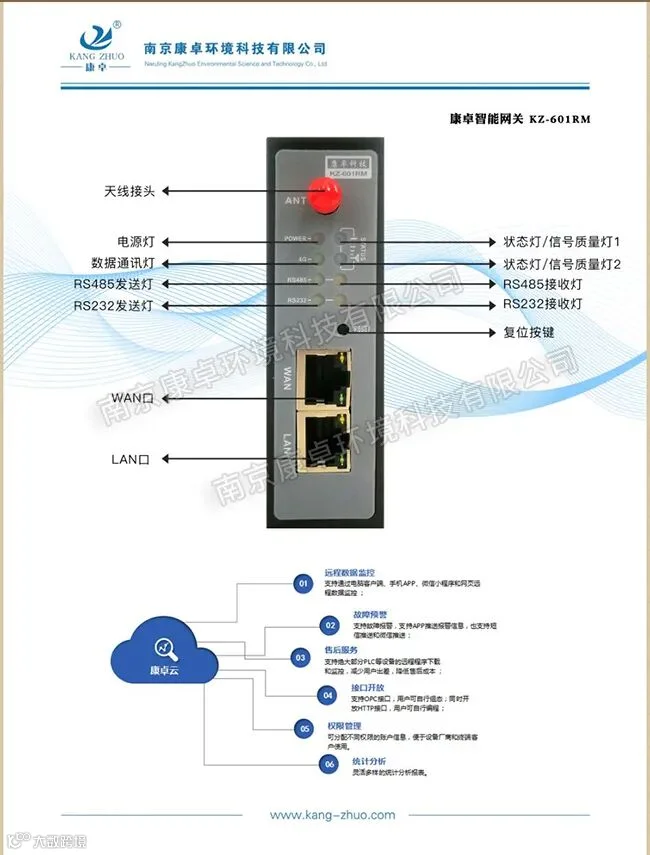

【各部分说明】

指示灯说明：

指示灯现象	MN501状态
数据通讯灯闪烁（每秒1次）	数据正常发送
数据通讯灯长亮，2个信号质量灯闪烁（每秒闪烁1次）	连不上服务器
数据通讯灯长亮，2个信号质量灯长灭	SIM卡欠费
数据通讯长亮，2个信号质量灯长灭	WIFI密码错误
数据通讯灯长亮，2个信号质量灯长灭	WAN口网关未设置
信号质量灯1长亮，信号质量灯2长灭	信号质量低
信号质量灯1和2长亮	信号质量正常
数据通讯灯和2个信号质量灯，3灯长灭	Sim卡未识别
数据通讯灯和2个信号质量灯，3灯长灭	WAN口未检测到网线
2个信号质量灯同时闪烁（3秒1次闪烁）	LAN口连不上PLC
信号质量灯1闪烁（3秒1次），信号质量灯2长亮	LAN口未检测到网线
数据通讯灯和2个信号质量同时快闪5次之后停止闪烁	复位成功
信号质量灯1和2同时闪烁（每秒3次）	配置文件错误

接口说明

*电源接口：输入电压DC24V;

*RS485接口：A+ RS485+，B- RS485-，G RS485接地

*RS232接口：

针脚	1	2	3	4	5	6	7	8	9
符号	DCD	RXD	TXD	DTR	GND	DSR	RTS	CTS	RI
说明	数据载波检测	接收数据	发送数据	……	信号地	……	……	……	……

*MN501型号：MN501-W支持WIFI和有线网络发送数据，MN501-L支持4G和有线网络发送数据。

*WAN网口：用于连接云服务器，也可连接PC（出厂默认自动获取，无IP地址）。

*LAN网口：用于连接设备，也可连接PC（出厂默认IP为192.168.10.100）。

*复位按键：长按Reset（复位）按键5s，数据通讯灯和2个信号质量同时快闪5次之后停止闪烁，系统成功恢复出厂状态。Lan口IP地址恢复为192.168.10.100，用户的设置全部被清空。

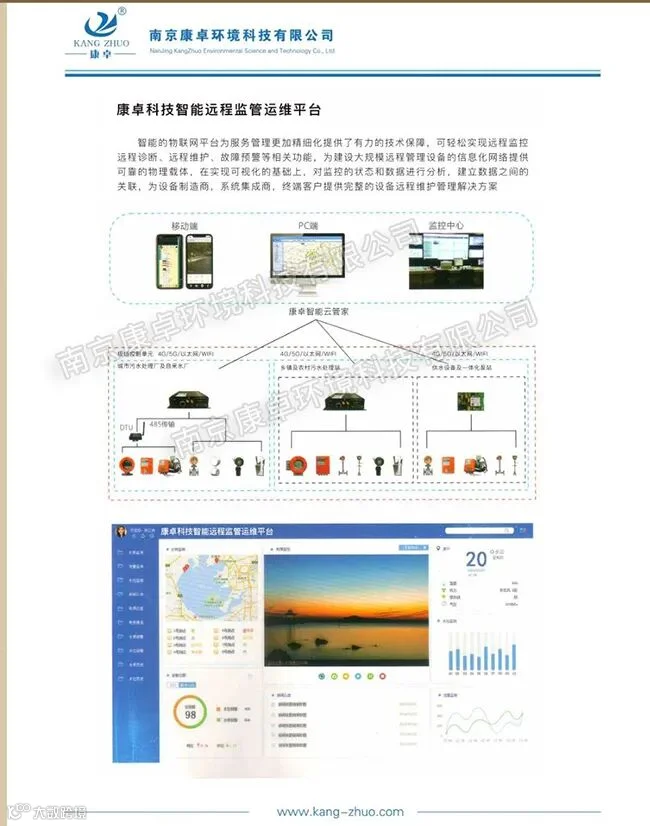

KZ-601RM物联网网关在农村污水处理站自动控制系统应用：

从水处理行业来讲，不管处在水处理生态中的哪个环节，每天都要面临很多选择，尤其面临全国乡镇农村污水复杂的局面，乡镇农村水处理一体化污水处理项目中，污水处理站点分散不利于集约化管理，站点设备运行状态无法实时掌握，信息化投入占比高等问题。康卓科技利用自身多年的污水处理自动控制系统网络技术经验推出KZ-601RM边缘智能网关+康卓云平台解决方案帮助水处理行业企业精细化运营，通过利用平台化、移动化、互联网化提高效率节约成本。
