项目名称：山东寨里污水处理厂工程电气项目
生产厂家：南京康卓环境科技有限公司
项目供货：山东寨里污水处理厂设备控制柜、智能PLC控制柜、中控系统、仪器仪表、视频监控系统

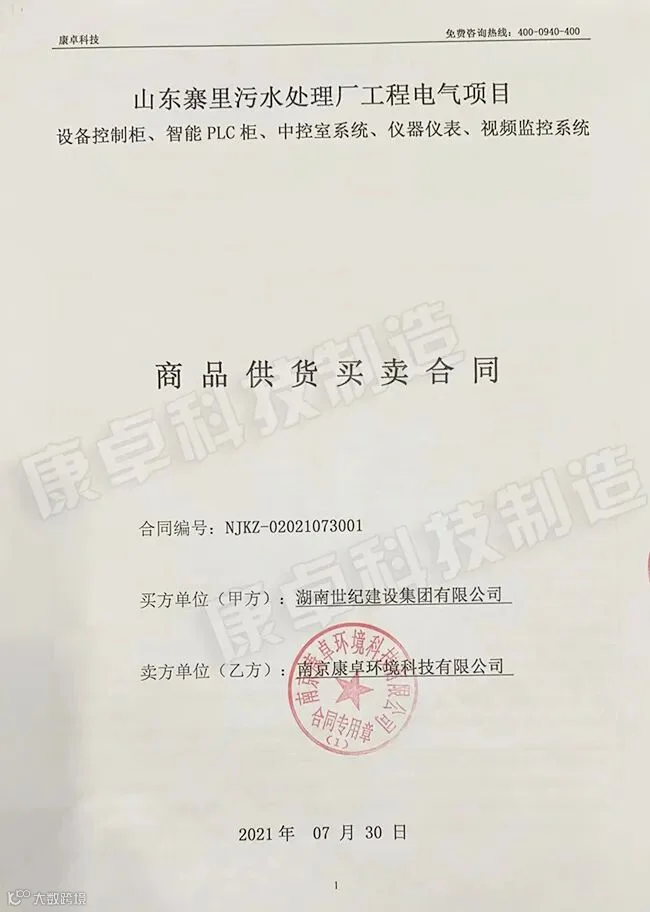

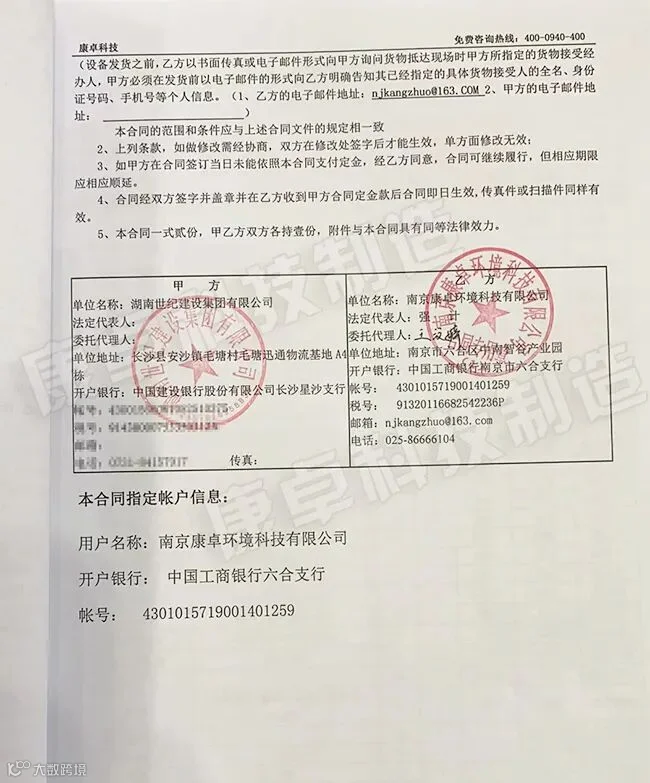

山东寨里污水处理厂工程电气项目合同
山东寨里污水处理厂工程电气项目清单
一、系统设计
山东寨里污水处理厂自动控制系统是由康卓科技设计、电气设备制造并提供现场安装调试服务，为了保证污水处理工艺流程， 能适应进厂水水质的变化， 确保水处理工艺过程安全、可靠、稳定、高效地运行，使出厂水达到国家排放水质的要求；同时降水处理成本，减轻劳动强度，改善操作环境， 促进技术进步， 发挥通信网络技术的优势，实现资源共享， 以提高生产效率及管理水平，山东寨里污水处理厂引入了计算机自动控制系统。
山东寨里污水处理厂自动控制系统方案是康卓科技自控工程师在充分考虑了污水处理工艺要求、自动化水平档次等多种要求基础上，按照先进、可靠、经济、实用、新颖的原则， 设计出具有较高自动化控制水平的现代化污水厂。在山东寨里污水处理厂自控系统中，既考虑操作、管理水平的先进性，使用的灵活性和生产维护简便性，同时也考虑到新技术应用的合理性、经济性和远期充分复合的扩展性。在满足生产管理要求的前提下，尽可能节约和保护投资， 以获得良好的技术经济指标， 这是本设计方案的宗旨。
工程处理工艺过程特点及对自控系统的要求， 采用了分布式自动控制系统。该控制系统， 将充分体现计算机网络自动控制系统的技术和自动化管理水平。
二、设计范围
寨里污水处理站及配套管网工程的自动控制系统、在线仪表检测系统。
三、设计原则
1)根据工艺流程和设备运行要求设置自动控制和自动调节装置；配置液位、流量、温度压力、水质分析、电量检测仪表，采集工艺过程参数及设备运行、控制状态信号、进行数据的传送和显示，完成 污水厂处理工艺过程的自动控制。
2) 采用集中管理， 分散控制和就地控制相结合的分布式智能监测、控制方式。
3) 建立中央监控系统， 设置中央控制室， 通过光纤工业以太网来实现整个水厂的实时监控和设备运行管理。
4) 在污水厂的脱水机房及膜池控制室设置两座 PLC控制站。
通过工业以太网与中央监控系统通信，通过I / 0与现场设备连接， 一起实现三级控制系统。控制方式：
手动方式： 通过就地控制箱或MCC柜上的按钮实现对设备的启／停操作。自动方式：又分人工模式和自动模式。
A、人工模式：即远程手动控制方式。操作人员通过PLC现场控制站操作面板来控制现场设备。
B、自动摸式：设备的运行完全由各PLC现场控制站控制， 根据污水厂工艺流程的状况及工艺过程检测参数， 通过事先编制的控制程序自动完成设备的启／停操作， 而不需要人工干预。
三种方式的控制级别由高到低为：现场手动、远程手动、自动控制。
5)中央控制室采用C/ S (客户机／服务器）结构型式的计算机网络， 显示设备采用监控计算机， 直观显示工艺处理流程。
6) 各现场控制站与现场设备及仪表之间采用I / 0连接控制。
四、自动控制系统配置方案
山东寨里污水处理厂的自动化控制系统，由管理控制层、现场控制层、现场设备层三级计算机分布式智 能控制系统组成。
设置在综合楼中央控制室的管理控制层与设置在现场的现场控制层 (PLC现场控制站）的通信网络为有线通讯网， 在管理控制层可以直接对现场设备进行管理和操作。
五、系统组成
山东寨里污水处理厂中央控制系统在中控室通过有线通讯与现场PLC控制站通信联络， 对全厂进行集中管理、监控；现场PLC控制站通过电缆直接连接现场设备、检侧仪表， 对现场设备状态信号、电量信号、仪表信号进行采样及控制。当厂级监控管理系统或现场总线发生故障， 而导致通信中断时， 各PLC现场控制单元仍然能够独立有效地工作， 以确保系统的可靠运行通过以上配置， 建立污水厂的整个监控系统。
六、中央控制系统设置及功能
山东寨里污水处理厂中央控制系统设置在厂区办公用房中央控制室内， 为监控、管理计算机系统。其完成全厂的实时监控和生产管理。配置：监控、管理计算机， 打印机等。
控制系统应采用工业级设备， 应具有防尘、防潮、防霉的能力， 并应符合相应的电磁兼容性的要求。
七、PLC(可编程序控制器）现场控制站的设置及功能
根据山东寨里污水处理厂工艺特点污水处理厂需设置两个PLC现场控制站、控制站配置现场操作面板。
PLCl现场控制站设置在脱水机房， 负责预处理、除臭系统、脱水机房、污泥储池等内设备的监测和控制、工艺过程检测仪表参数采集及进、出水水质分析数据采集， 同时能通过中控室反馈的命令、工作状态信号进行控制。

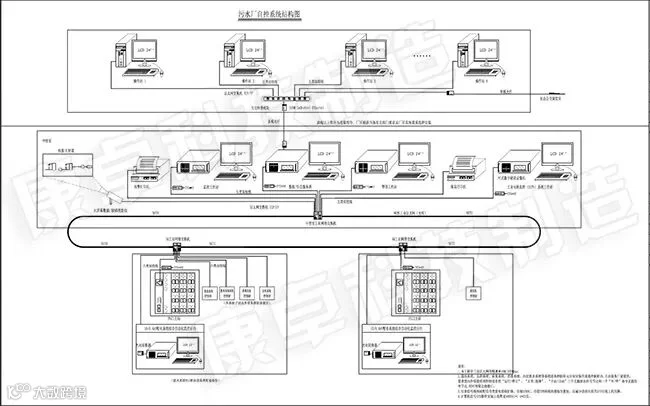

山东寨里污水处理厂自控系统结构图

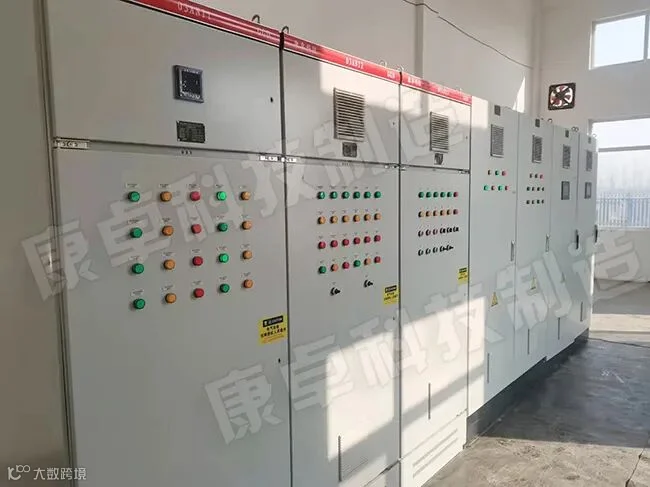

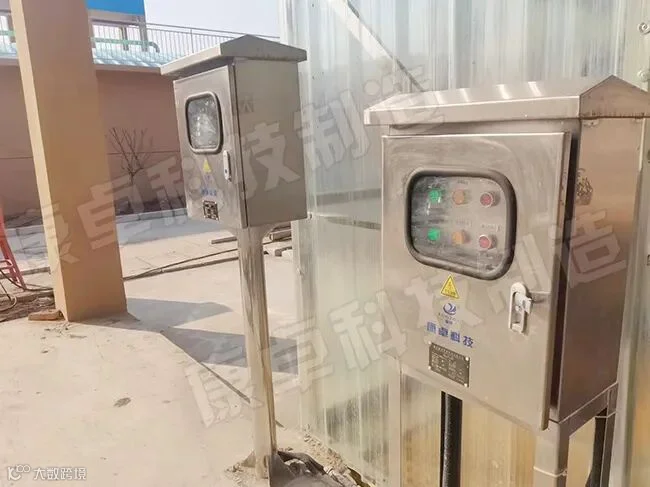

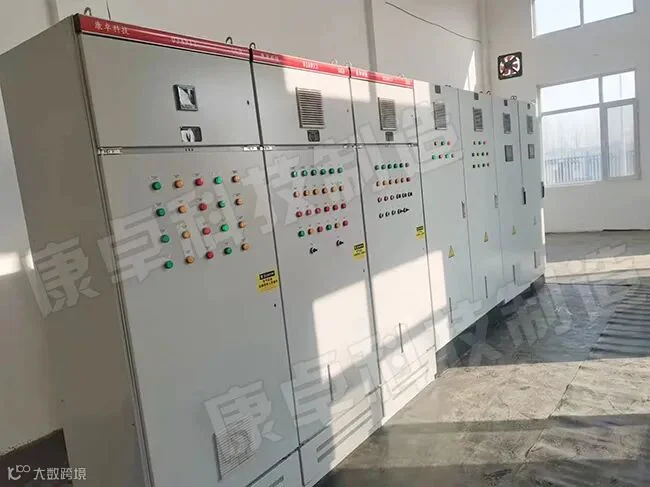

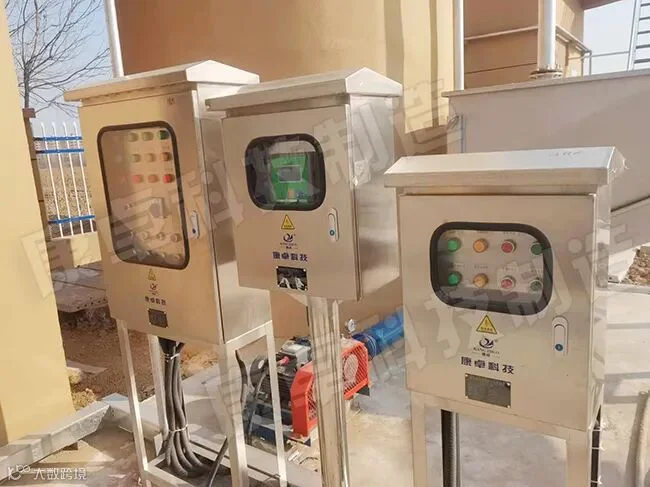

山东寨里污水处理厂工程电气项目供货图

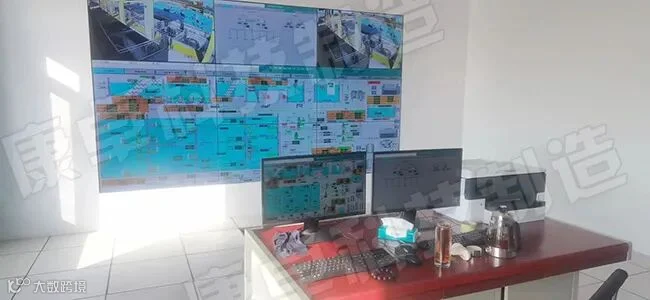

山东寨里污水处理厂工程电气项目中控室系统

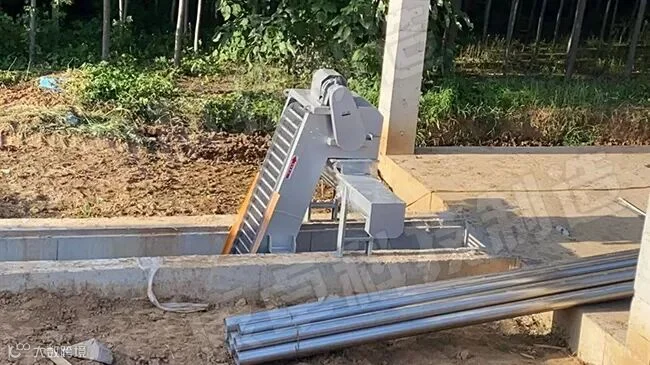

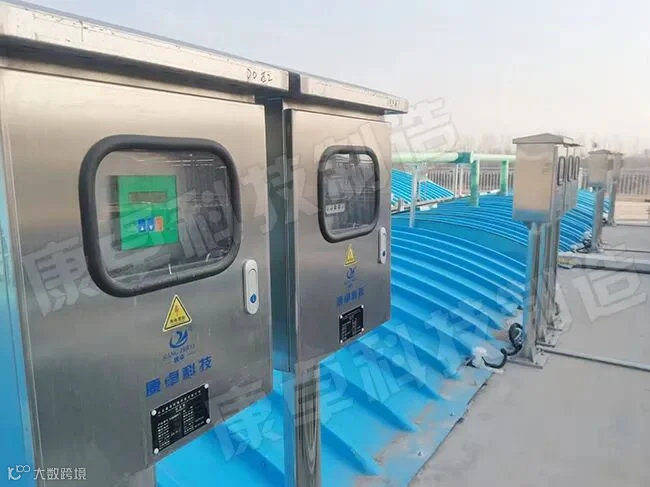

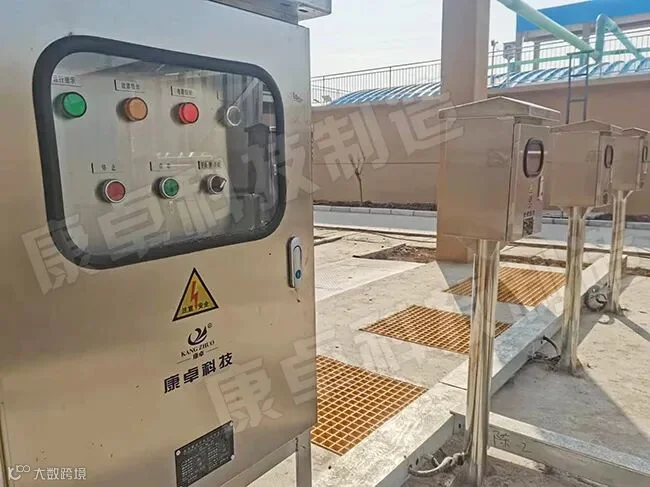

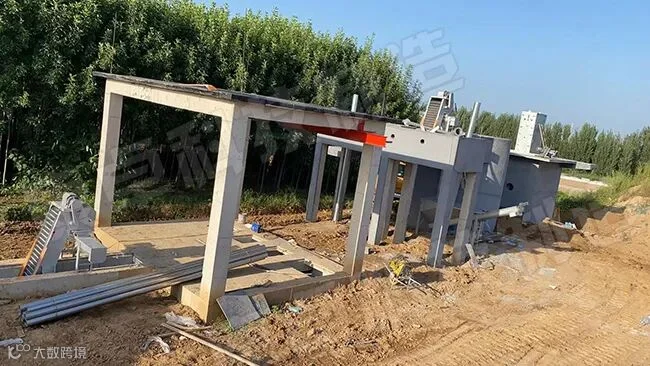

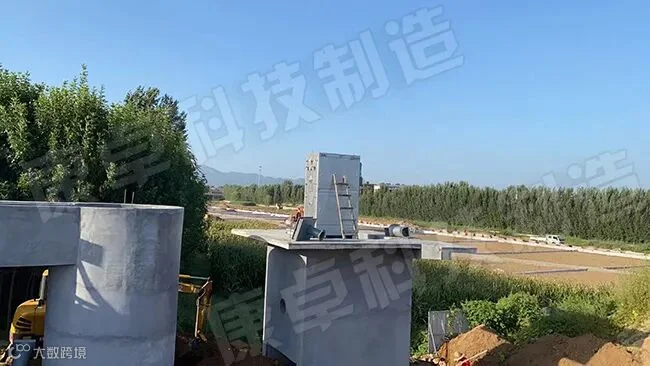

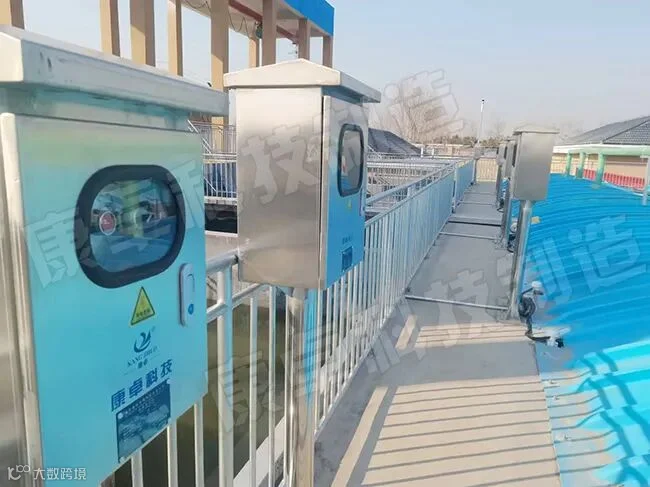

山东寨里污水处理厂工程电气项目现场安装调试
