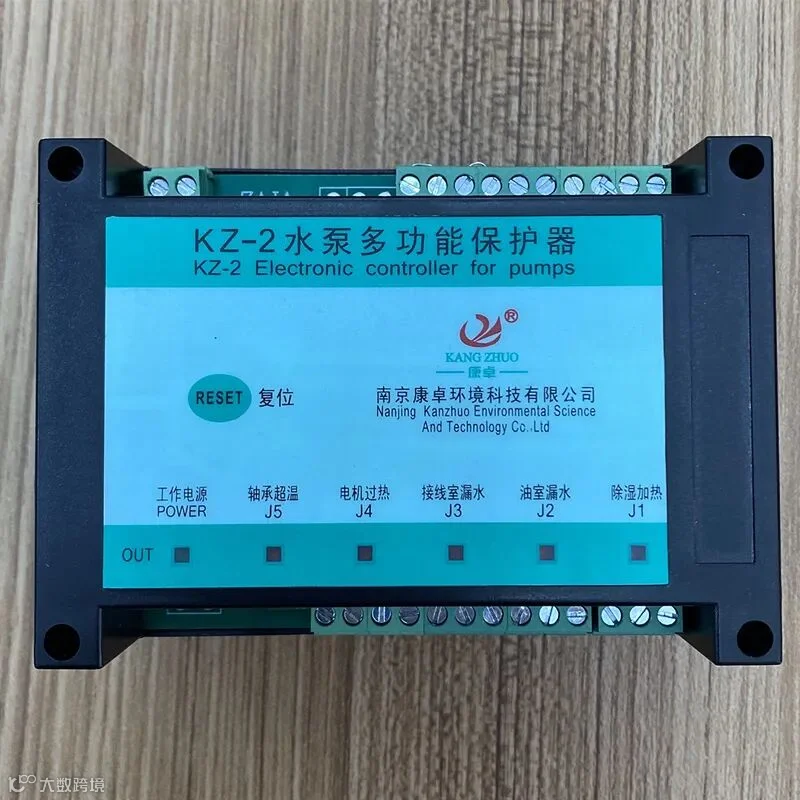

一、 KZ-2型简介
KZ-2型潜水泵综合监测控制器适用于国内所有厂家生产的系列潜水式排污泵、轴流泵、混流泵，本保护装置主要用于对潜水泵性能检测即绕组过热、油室漏水、线盒浸水、轴承过热、电机浸水、电机过载等实时监测和报警显示。本产品全采用模块化设计制造，性能更加稳定可靠，它是潜水泵能正常安全工作的有力保障。
该产品已获得中国国家专利。专利号为：ZL201920432519.5
二、功能概述
该控制器是大中型潜水电泵安全运行监控仪表。当电泵发生渗漏（如接线盒、电机室、缓冲室）或绕组过热、轴承超温时,控制器会发出报警信号，并且可以通过内部继电器动作停止水泵工作并输出相应的故障状态信号。
对各功能输入信号要求和建议大致如下：
1.浸水传感器 J3;J2;J1（缓冲室渗漏、电机室渗漏、接线室渗漏）:可以使用由用户自行制造的电极传感器。其液态电阻Ro和干态电阻Rx取决于电极制造工艺和安装空间湿度条件。一般要求Rx＞4Ro。使用时应检验干态电阻Rx的数值,须保证Rx值大于二倍仪表灵敏度Rs。在电机室内, 由于乳化油导电性较差, 因此,建议采用ZJ-8型滑杆式液位传感器(如果受到水泵电机干扰，可以增加外设磁屏敞网罩)作为浸水传感器。水灵敏度电阻Rs：本控制器出厂时， Rs设置为30KΩ。当传感器电阻小于30KΩ时, 控制器发出相应的控制信号。在泵体内湿度较大时,传感器干态电路Rx可能会减小(可能小于50KΩ)。
2. 绕组过热传感器J4:一般采用PTC半导体热敏电阻。PTC半导体热敏电阻在常温下为低阻, 而当温度超过其居里点时，阻值骤增数倍。将三只串联PTC电阻分别埋置于电机三相绕组, 常温串联总阻小于1.5KΩ, 当某个电阻温度超过135℃居里点时,阻值骤增3.5KΩ以上。绕组过动作电阻≥3.5KΩ；复位电阻≤3.3KΩ；
3. 轴承过热传感器J5:采用90℃常闭温控开关管, 或者PTC电阻(常温电阻小于1.5KΩ,90℃时电阻大于3.8KΩ)。轴承过热动作电阻≥3.7KΩ；复位电阻≤3.5KΩ。
4. 除湿加热探头采用GW-1结露传感器，RH：98%～100%时，阻值≤30KΩ。
注:该功能只能在停泵进行,否则将产生严重的短路事故
三、 技术参数
l 环境温度： -10℃--+55℃ ；
l 相对温度 ： < 90% ；
l 工作电压： 220V/50HZ ；
l 控制器功耗： ≤ AC 4w ；
l 故障输出容量： 5A/AC220V ；
l 除湿输出容量： 5A/AC220V；
l 控制器外形尺寸： 145mmX90mmX72 ；

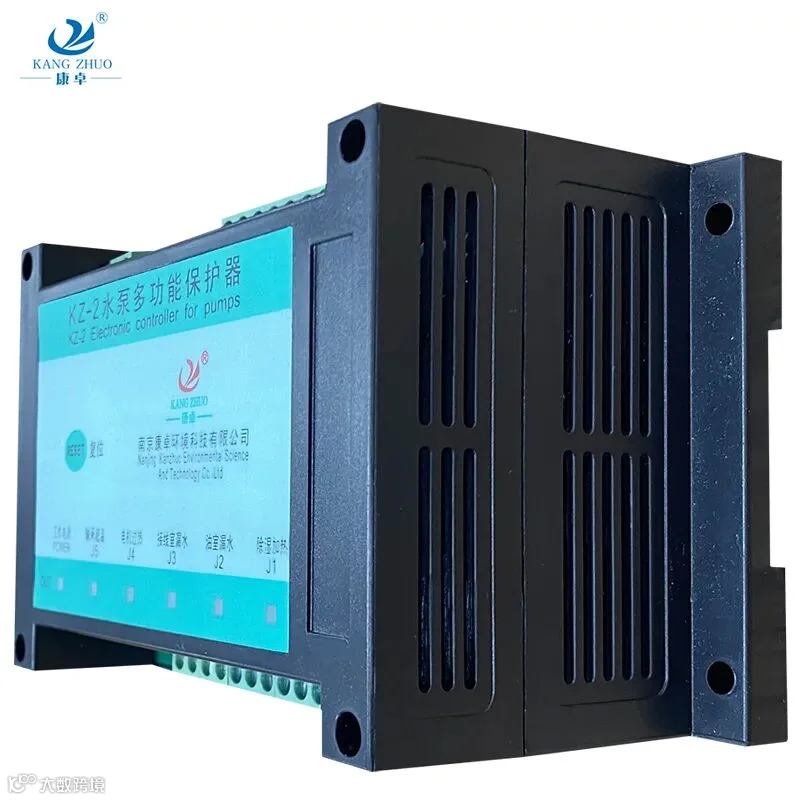

l 控制器安装方式： 卡轨式安装 ；
四、端子接线原理图
输入端子
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
J5 |
J4 |
J3 |
J2 |
J1 |
||||||||
L |
N |
IN |
IN |
IN |
IN |
IN |
||||||
输出端子
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
J5 |
J4 |
J3 |
J2 |
J1 |
综合报警 |
|||||||
|
|
|
|
|
|
|||||||
五、售后服务
产品自售出起一个月内包退，三个月内包换，一年内免费维修，终身维修服务。在使用过程中如需技术帮助，公司设立了营销服务的专业客服部，免费为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户在使用过程中遇到的问题。
