北京古观象台上安放的这些天文测量“神器”，其实早在乾隆二十四年（1759年）编订的《皇朝礼器图式》便有详细的载录。书中逐一记述了这些仪器的来由、造型样式和用法用途。
此外，留心观察的话，我们还能惊喜娣发现：承放这些仪器的底座，有些还是很好的香几造型，还有些则是雕镂精美的独挺式结构，它们都稳健而富丽，是清代御制家具风格的典型写照。

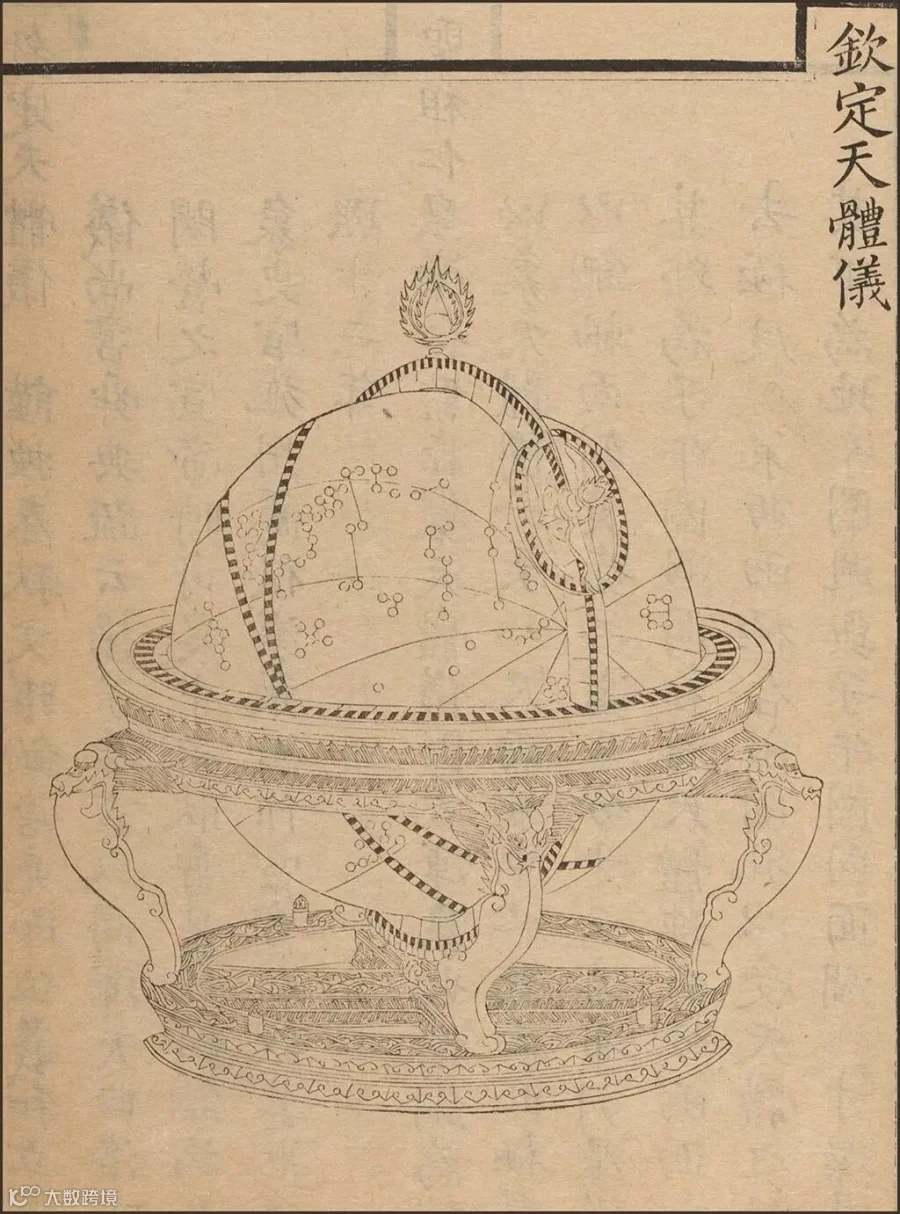

▲ 钦定天体仪
谨按《春秋文曜钩》：“唐尧即位，羲和立浑仪。”《尚书·舜典》疏云：“扬子法言：或问浑天，曰洛下闳营之，宣帝时司农中丞耿寿昌，始铸铜为之象，史官施用焉。后汉张衡作《灵宪》以说其状。”
康熙十二年，圣祖仁皇帝命监臣制天体仪，即古浑象也。铸铜为球，以象天体。围一丈八尺，两端中心为南北极，贯以钢轴。面刻黄赤二道，平分十二宫，布列星汉。其外为子午圈，周围各浮天体球五分，两面刻去极度数。
东西两极合成圆孔，以受天体之轴，其下为地平。圈周与子午圈同面，濶八寸。环渠为界，外刻四象限度，及地平时刻方位；下施四足，承以圆座，高四尺七寸，设螺柱以取平。子午正对处，向西少阙，以受子午圈，半入地平下，半出地平上。自天顶设高弧带，地平游表以察诸曜地平经纬度，以时盘定于子午圈。设游表于北极枢，令自转以定日度，又能随天体旋转以指时。座下设机轮，使北极能高，下盖浑天之全象，而诸仪之用所统宗也。

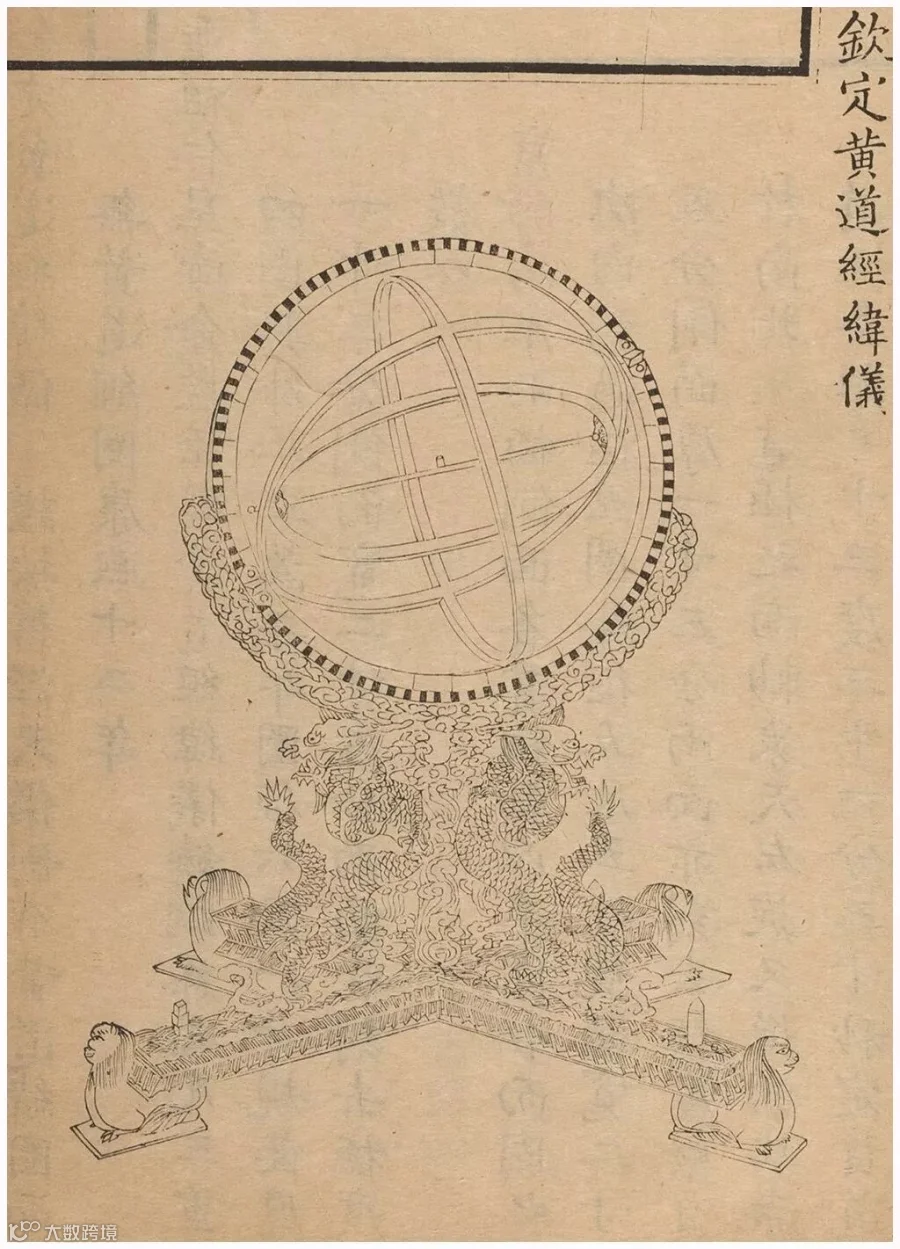

▲ 钦定黄道经纬仪
谨按《旧浑天仪制》，有黄道纬圈，而无黄道经圈。
康熙十二年，圣祖仁皇帝命监臣制黄道经纬仪，铸铜为之，凡三重四圈，其外正立为子午圈，径六尺一寸，规面厚一寸三分，侧面寛二寸五分，两面皆刻去极度数。以京师为准，两极侧面，各贯钢轴以半圆，合而固之，次内为过极至圈，外径五尺五寸，规面寛二寸五分，侧面厚一寸三分，两面亦刻去极度数。
贯于南北赤道极之两轴，象天左旋，又从南北赤道极各距二十三度三十一分三十秒，定黄道极，去极九十度，横置黄道纬圈，与过极圈交径及寛厚亦同。陷其中以相入，四面皆刻黄道经度，象七政右旋，又从黄道南北两极贯黄道经圈，外径五尺一寸四分，规面寛九分，侧面厚二寸三分，四面皆刻黄道纬度，象黄道四游。两极施直轴，径一寸，中半施横表，长三寸，于纬圈上加游表，对直轴，以测黄道经度；于经圈上设游表，对横表，以测黄道纬度。下爲半圆云座，升龙二承之。

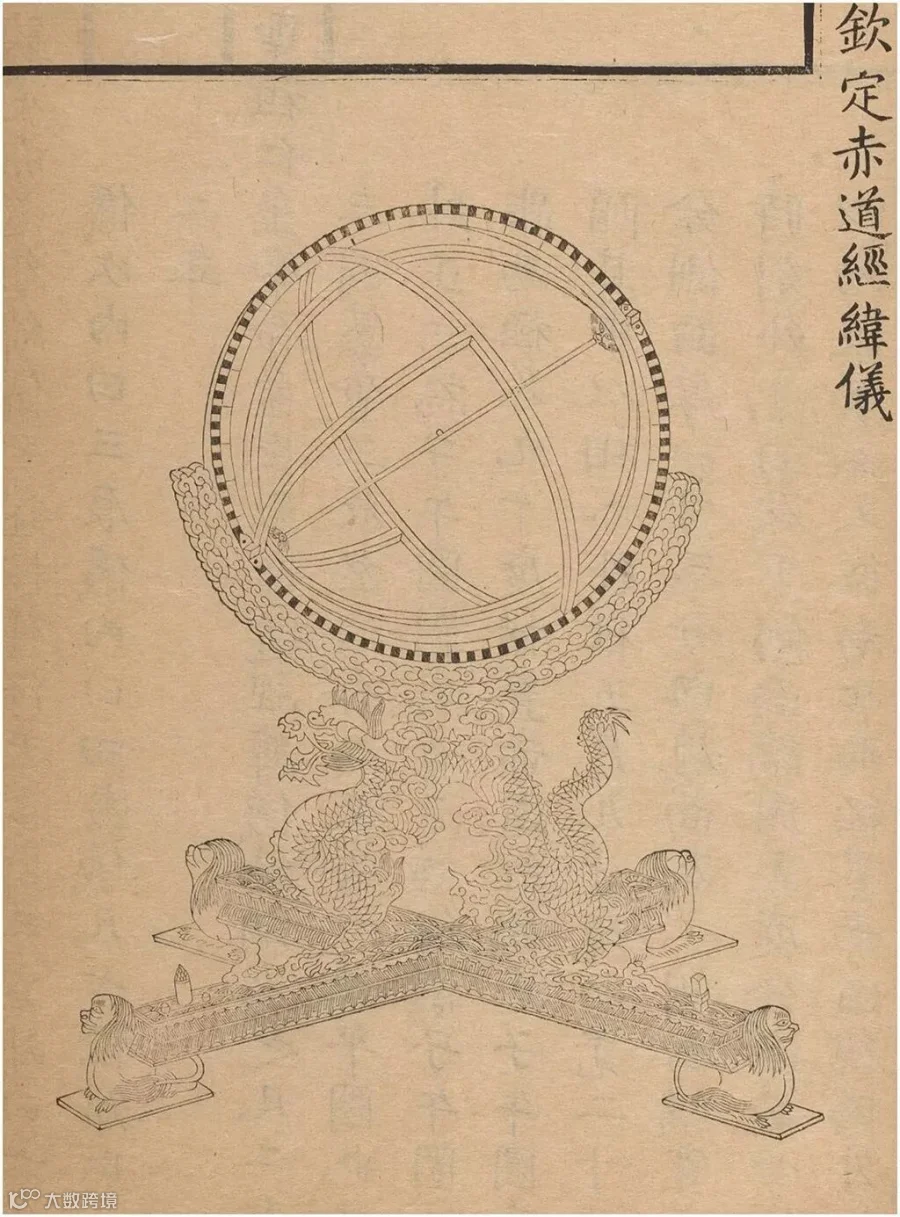

▲ 钦定赤道经纬仪
谨按《旧浑天仪制》，三重外曰六合仪，次内曰三辰仪，内曰四游仪，凡七圈。
康熙十二年，圣祖仁皇帝命监臣制赤道经纬仪，铸铜为之，凡二重三圈，盖会三辰于六合，而又省一地平圈也。其外正立为子午圈，制与黄道经纬仪子午圈同，距两极各九十度横置赤道经圈，与子午圈交，陷其中以相入，外径五尺九寸，规面寛二寸五分，侧面厚一寸三分。内规面及上侧面镌昼夜时刻，外规面及下侧面镌周天度分南极，旁承以两象限弧，又从南北两极贯赤道纬圈，外径五尺六寸，规侧面寛厚与经圈同，四面刻赤道纬度，内爲通轴，设横表、游表，俱与黄道经纬仪同，下爲半圆云座，升龙承之。

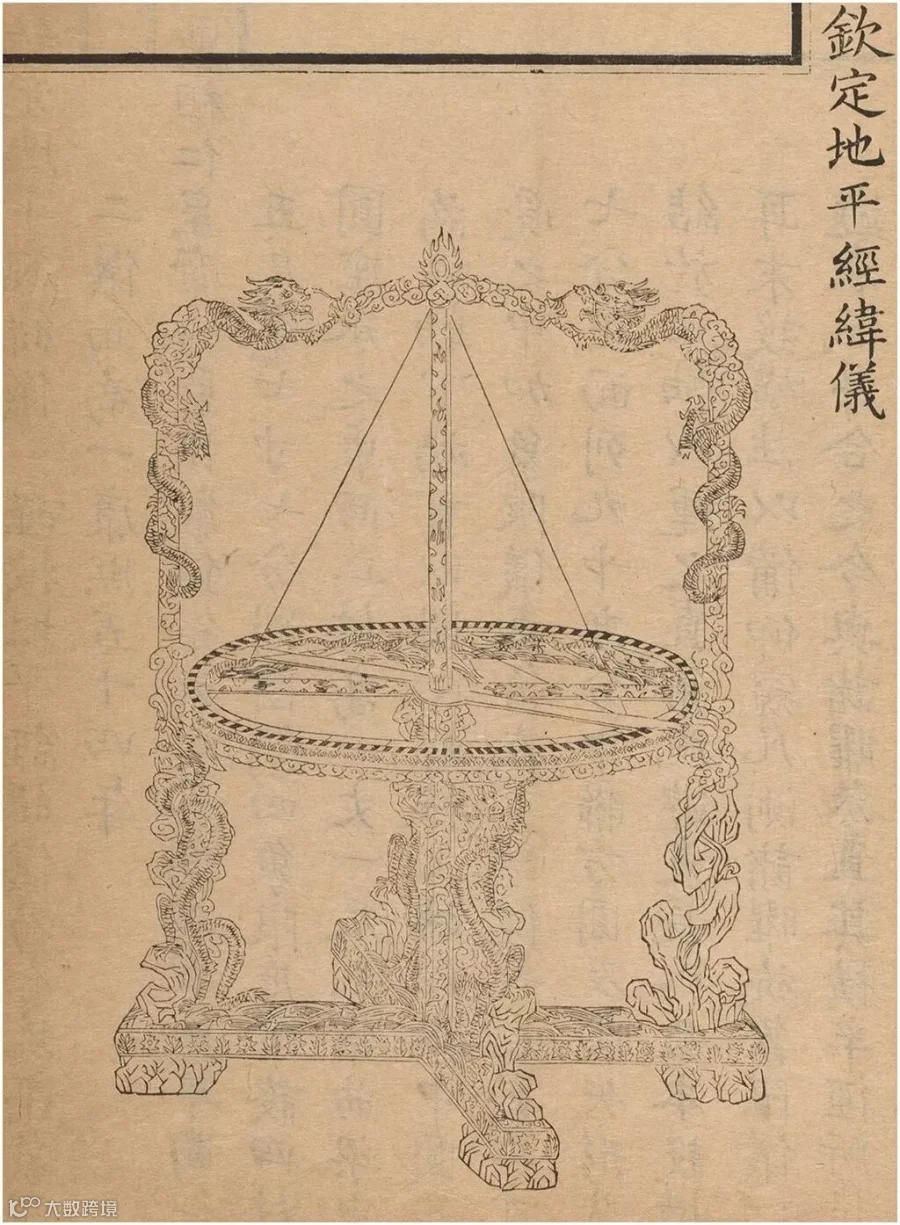

▲ 钦定赤道经仪
谨按《旧浑天仪制》，有地平圈，能测三辰当地平之经度，而不能测地平上之经度。
康熙十二年，圣祖仁皇帝命监臣制地平经仪，铸铜为之。平置地平圈，径六尺二寸，寛二寸四分，厚一寸二分，上面、侧面皆刻四象限度。上面自南北起初度，侧面自东西起初度，以立龙四承之。圈下立柱，其高相等，适当圈心上出圆轴，圈上东西二龙。柱结横梁中，穿孔爲天顶，与圈心对，施立轴，长四尺四寸，上应天顶，下应地心。表末结十字，横表与圈相切，尺寸与圈径同。立轴顶左右结二线斜，贯横表两端成两三角形，旋转横表令三线与所测参直视表所指，以测各曜之地平经度。

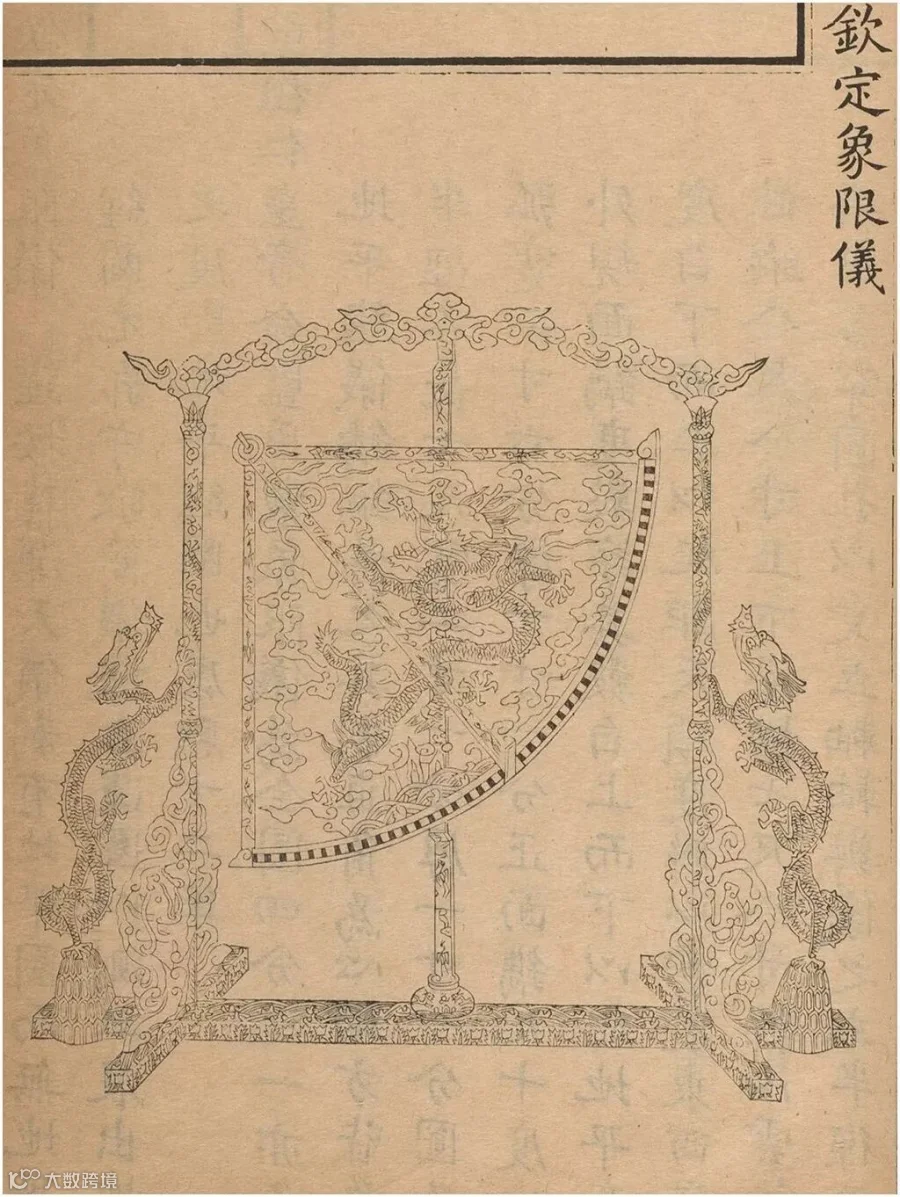

▲ 钦定象限仪
谨按《旧浑天仪制》，有地平圈，而无地平经圈，元郭守敬简仪设立运圈，以测三辰出地之度，即地平经圈也。
康熙十二年，圣祖仁皇帝命监臣制象限仪，为全圆四分之一，亦名地平纬仪，铸铜为之。其制直角为心，两方皆为半径，各长六尺，寛二寸一分，厚一寸一分。圆为弧，寛二寸六分，厚一寸一分。正面镌九十度，分外规面，镌度数字。其数自上而下，以纪地平高度；自下而上，以纪距天顶度，联以云龙。东西立柱，纵八尺八寸，上下梁，横七尺八寸，饰以云龙。梁中各穿圆孔，以受立轴，轴与仪之立半径，平行长九尺七寸寛二寸一分，厚一寸七分。东西运之直角，施横轴，长二寸一分，轴本加游表，寛二寸一分，厚二分有奇，长与半径等。游表末设立耳，以测地平纬度。

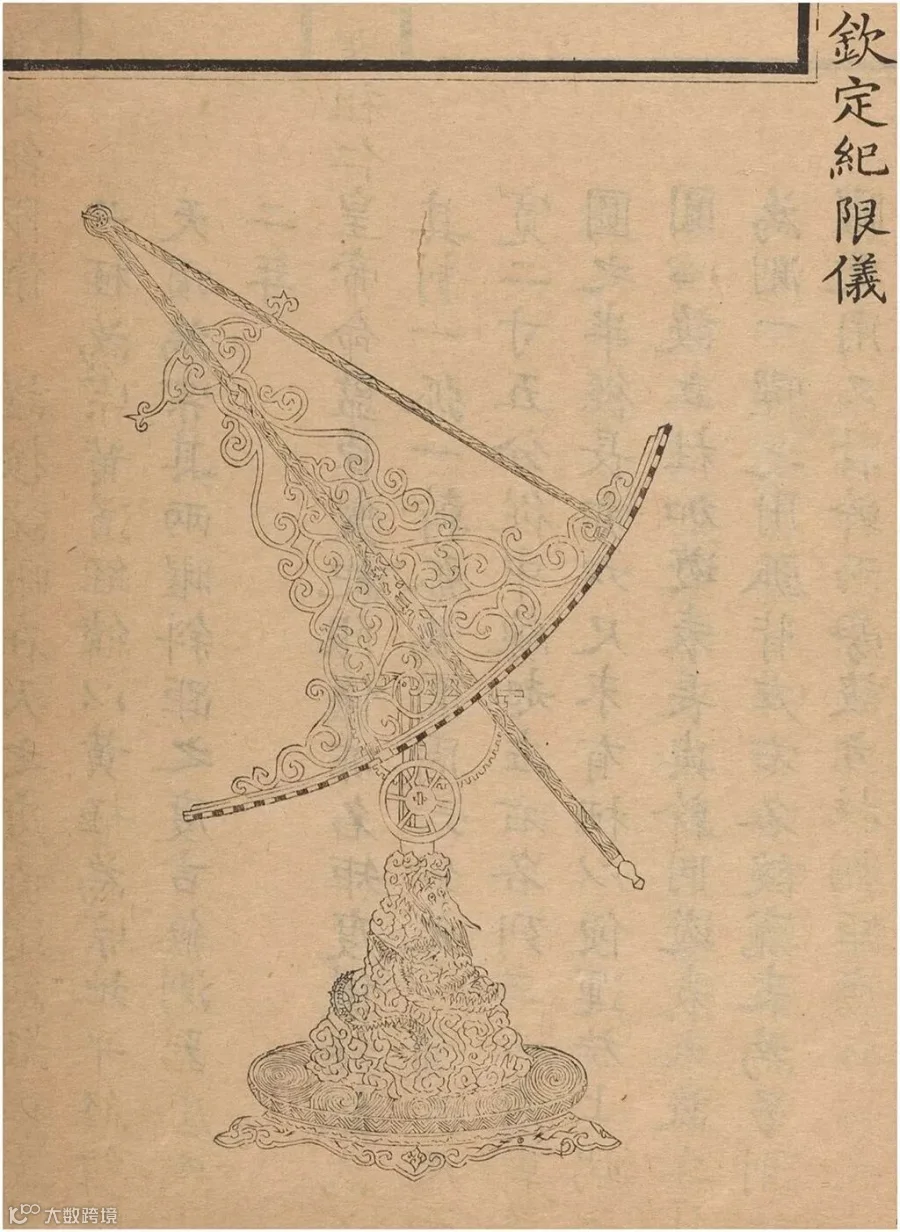

▲ 钦定纪限仪
谨按诸曜在天之度，赤道经纬，以南北二极为宗；黄道经纬，以黄极为宗；地平经纬，以天顶为宗，其两曜斜距之度，古无测器。
康熙十二年，圣祖仁皇帝命监臣制纪限仪，亦名矩度仪，铸铜为之。其制一弧一干，弧为圆周六分之一通六尺，面寛二寸五分，从中线起，左右各列三十度。干为圆之半径。长亦六尺，末有柄，以便运旋上端为圆。心设立柱。加游表。长与干同。游表末设立耳。为测一曜之用。弧背左右，各设窥表，为另测一曜之用，又于干两旁设立柱，相距应弧背之十度，以为借测之用。仪面联以流云，背以枢低昂之，承以半圆有齿立轴。旁加小轮，可使平测。其下立柱入于仪座，以左右之座高四尺、寛三尺，绕以立龙。

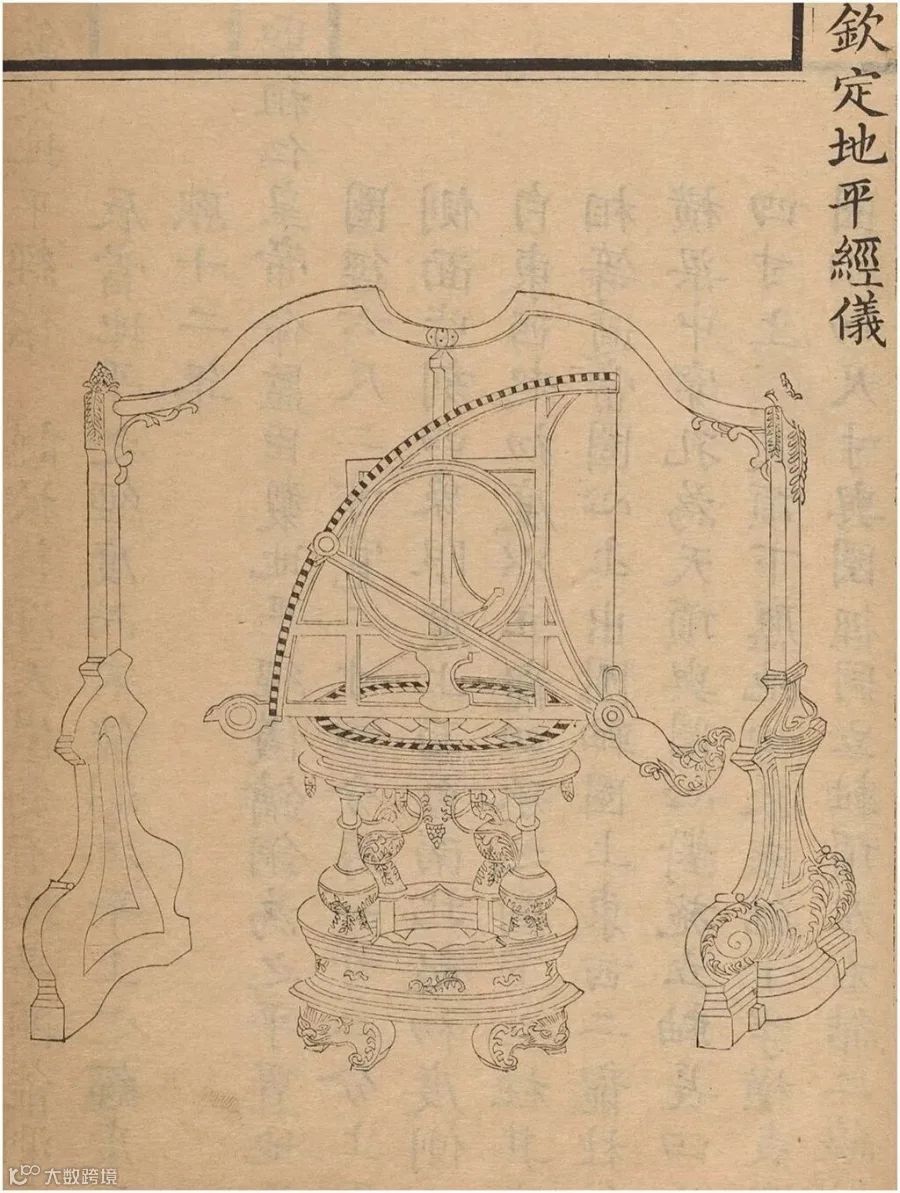

▲ 钦定地平经纬仪
谨按地平经纬仪，乃合地平象限二仪而为一。
康熙五十四年，圣祖仁皇帝命监臣制，铸铜为之。其制平置地平圈。径五尺、寛七寸七分。周围镌四象限度，下设四柱，圆座承之。东西立柱高一丈一尺，上结曲梁，中为立轴，下端贯以圈心螺柱，上端以梁中圆孔受之，中加象限仪。直角在下，半径六尺，寛二寸七分，正面列九十度分，中联方圆及弧矢形背结于立轴以运之。直角施游表，长八尺，本设横耳，末设横柱，以备仰窥。凡测诸曜，旋象限仪以游表，低昂合之令与诸曜参直，其横半径所指卽地平经度，游表所指，卽地平纬度。

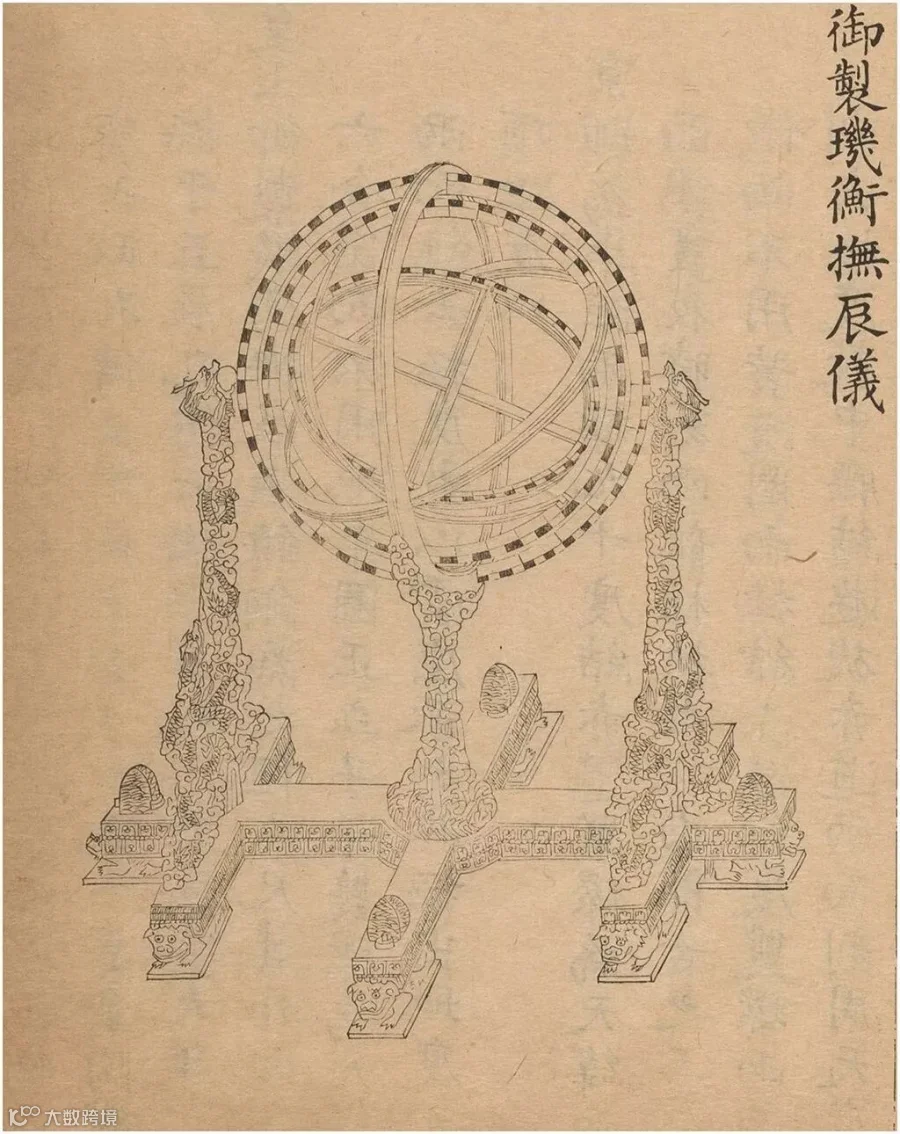

▲ 御制玑衡抚辰仪
谨按《尚书·舜典》：“在璇玑玉衡，以齐七政”。孔传云：“玑衡，王者正天文之器”。《臯陶谟》：“抚于五辰”。孔传云：“抚顺五行之时”。
乾隆九年，皇上御制玑衡抚辰仪，铸铜为之。径六尺，其外即古六合仪，而不用地平圈。正立子午双环为天经，两面镌去极度数，以云座承之。
北极出地度，天顶距度以京师为凖。距两极九十度，结赤道单环为天纬，两面镌昼夜时刻，两龙柱挟之。次内即古之三辰仪，而不用黄道圈，两极绾赤道经度双环，两面刻去极度数，中腰结游旋赤道，两面刻周天度分，以象七政运行。最内即古之四游仪。通径设直距。中心施窥衡。以测七政经纬，座施螺柱以取平，天顶施坠线以取正，较赤道经纬仪而加精焉。

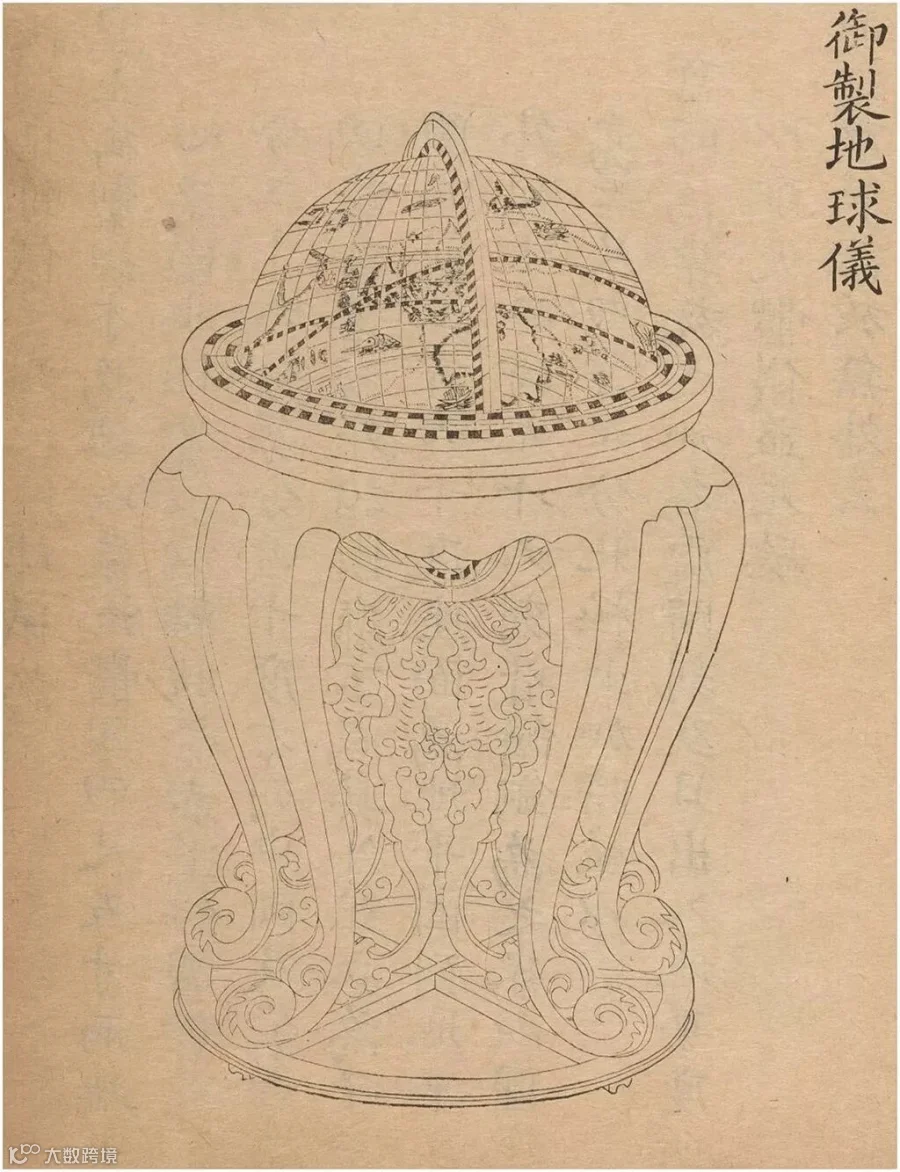

▲ 御制地球仪
谨按地球仪为皇上御制，规木为球以象地，体围四尺五寸，两端中心为南北极，贯以钢轴。腰带赤道，斜带黄道，平分三十六分，每分占十度，布列中国，及蒙古准回诸部落，海外诸国，靡不咸具。外正立为子午圈，面刻三百六十度，座面为地平圈，列地平度，外列十二时九十六刻，皆铸铜为之，承以圆座，高二尺四寸七分。北极上加时盘，以京师为准，旋之知各处时刻，及日出入地平度，所以配天体仪，益足验圣朝声教讫于无外云。
PS：本文内容选自清允禄、蒋溥等编订《皇朝礼器图式·卷二·仪器》，标点为编者所加。
