物通博联机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控等等）的数据，通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集三菱CNC机床数据。

操作步骤

1

网关配置上网方式

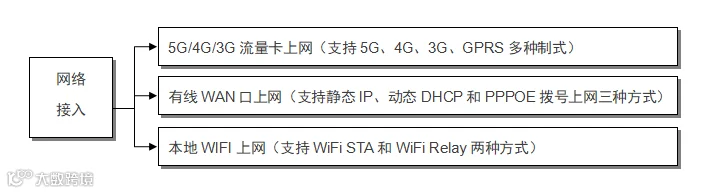

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。

*具体配置过程可以查看网关使用手册

2

CNC配置

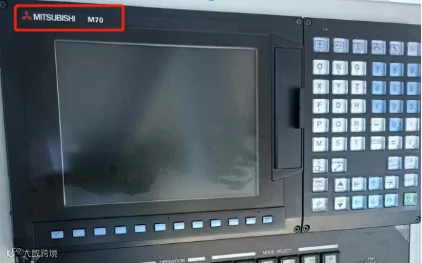

此系统为：M70控制器

注：目前M70和M80，基本上都有网络通讯和采集功能。

1、确认通讯接口

网口常见位置，LAN标号，可通过这个确认：

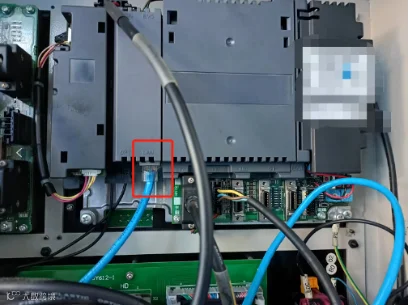

1.1、数控面板的后面

1.2、其他位置

其他位置一般是前面这个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

2、以太网网络设置

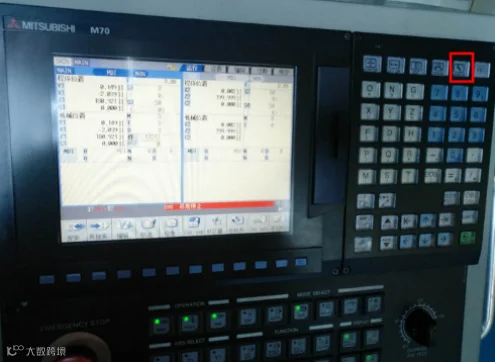

2.1、启动电源后按下图按键

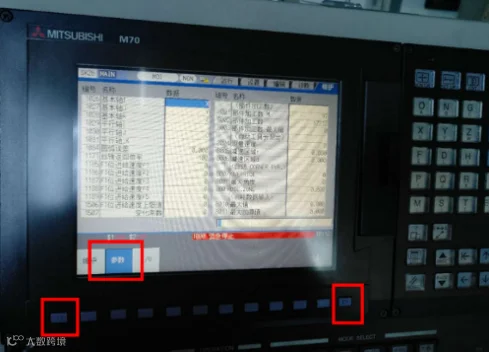

2.2、找到面板中的参数按钮

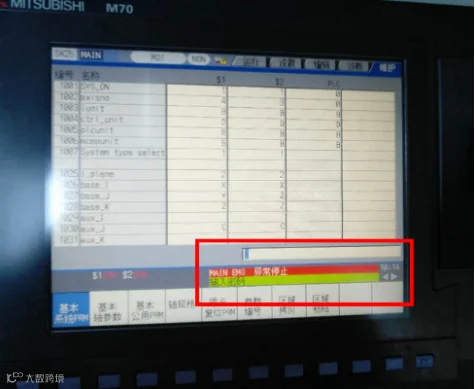

2.3、搜索1925参数

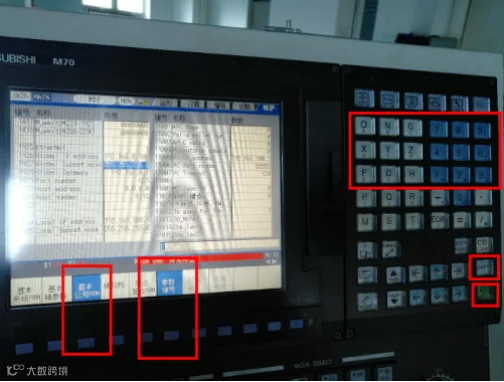

同时选中基本公用参数和参数编号，在参数编号选中后在面板上输入1925点击确定。

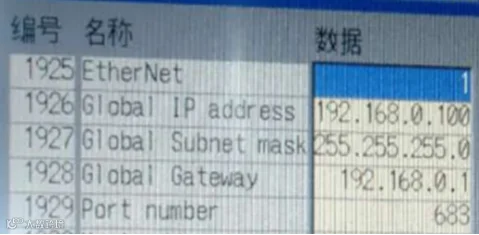

2.4、更改网络参数

1925参数：网络使能输入值1

1926参数：ip地址

1927参数：子网掩码

1928参数：ip的网关

1929参数：端口

3、通讯测试

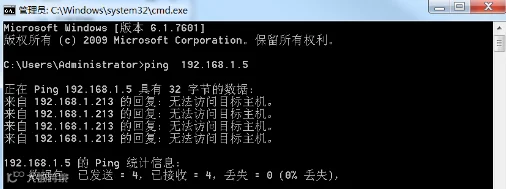

ping指令:ping ip

例：ping 192.168.1.5

4、常见问题

4.1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

4.2、操作过程中提示输入密码

输入三菱数控的初始密码为‘MPARA’。（shift为切换键）

3

网关数采配置

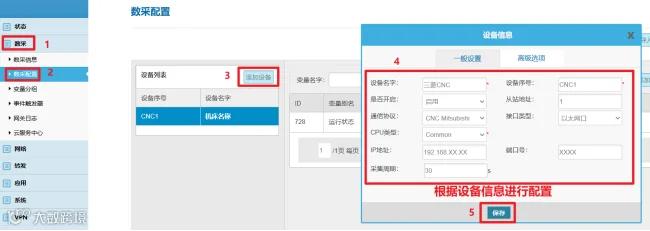

1.设备配置

根据CNC设备情况及信息配置后保存。

以太网通信主要参数

通信协议	接口类型	IP地址	端口号
CNC itsubishi	网口	CNC IP地址	设备实际端口号
扩展字段	0 （默认）

注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

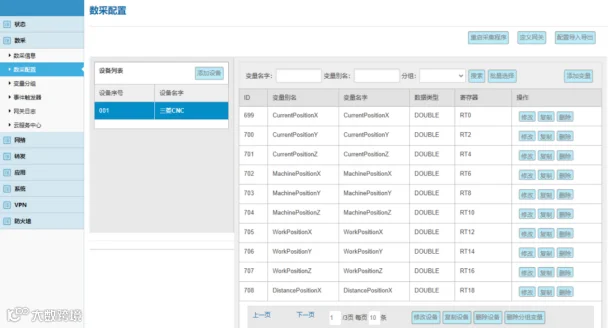

2.变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。

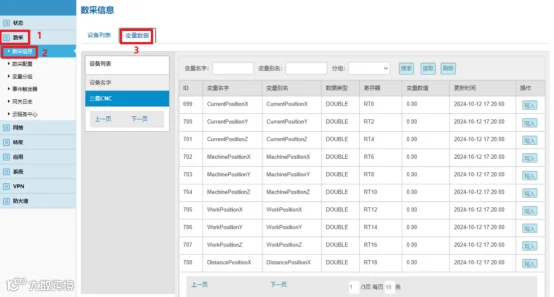

3.数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称中看到采集上来的数据。

错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系物通博联工程师获取相应的技术支持。

*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
