物通博联机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控……等等）的数据，通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集海德汉CNC机床数据。

操作步骤

1

网关配置上网方式

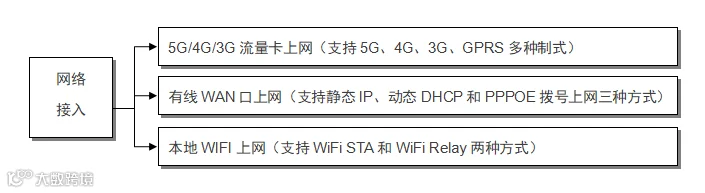

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。

*具体配置过程可以查看网关使用手册

2

CNC配置

此系统为：M70控制器

还有一种情况是面板无任何版本信息，这时就需要进入系统里面再确认。

1. 确认通讯接口

打开电器柜后既可看到网口。编号X26

2.确认软件版本

以620为例:

实例操作：

先按

再按

 此处显示版本为TNC620

注：目前530、640都支持无授权采集。

3.确认系统授权

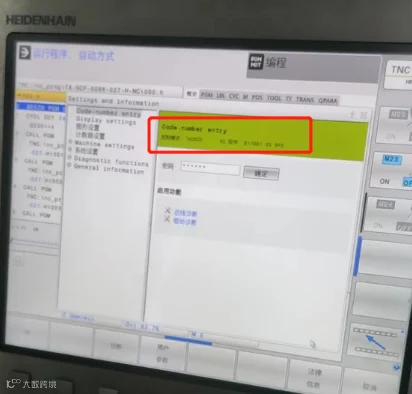

3.1、输入密码：SIK

初始步骤操作跟上图一样，只是输入密码不同。

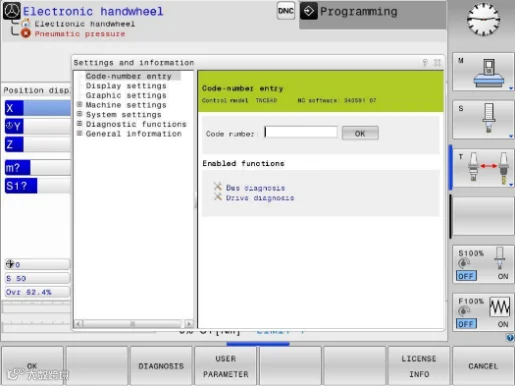

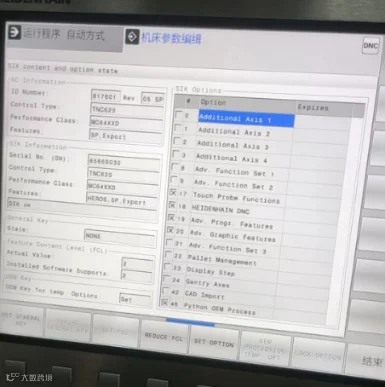

3.2、查询选项18

4.网络设置

4.1、输入密码：NET123

4.2、选择网络配置

4.3、配置网络

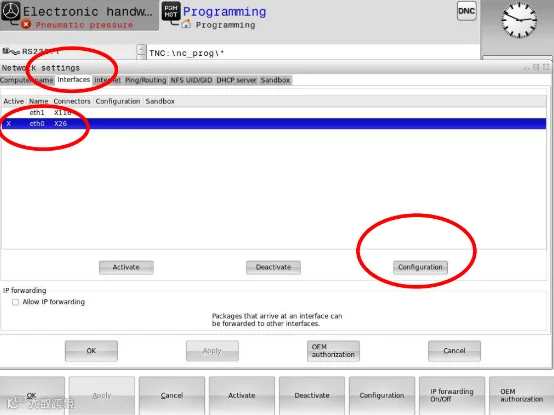

4.4、选择X26网络

4.5、配置网络后重启

5. 通讯测试

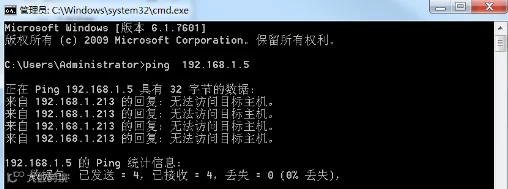

ping指令

例：ping 192.168.1.5

6.常见问题

6.1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

6.2、版本低

尝试升级数控系统

7.官方文档网络配置说明

数控系统启动后，在编辑（EDIT）模式下，选择“PGMMGT” 键

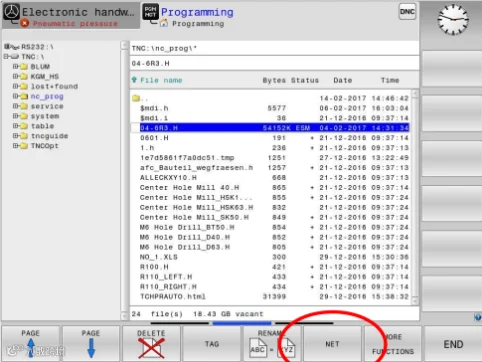

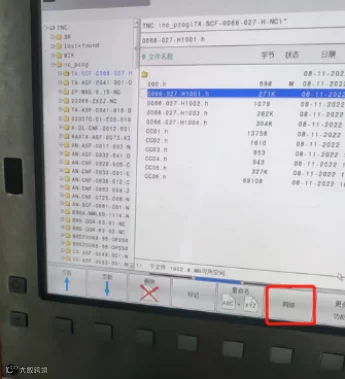

按下网络（NET）软按键

 按下MOD 键，输入密码“NET123”

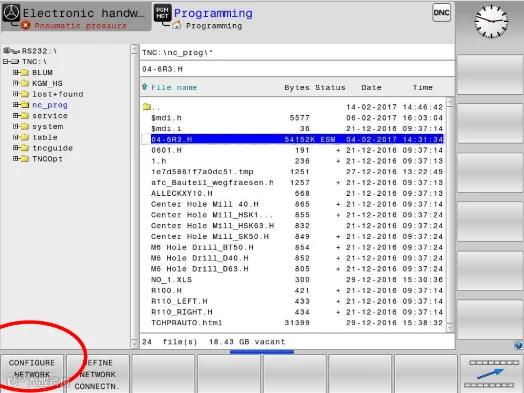

 按下配置网络（CONFIGURENETWORK） 软按键

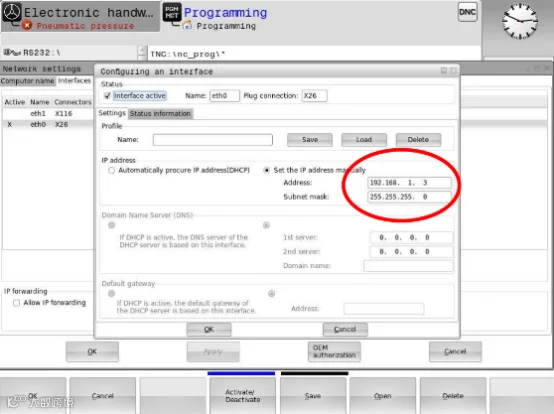

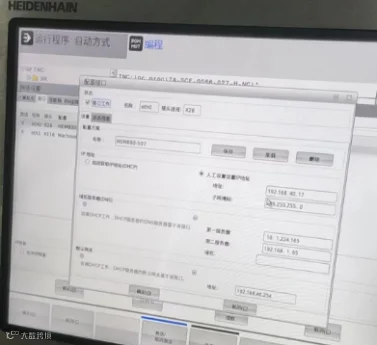

 在弹出的对话窗口中进行网络配置

选择“Interface”-->选择“X26”--->选择“配置（Configuration）”

 定义具体的IP 地址，通过“OK”键确认退出.

3

网关数采配置

1.设备配置

根据CNC设备情况及信息配置后保存。

以太网通信主要参数

通信协议	接口类型	IP地址	端口号
CNC HDH530 CNC HDH640	网口	CNC IP地址	设备实际端口号
扩展字段	0 （默认）

 注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

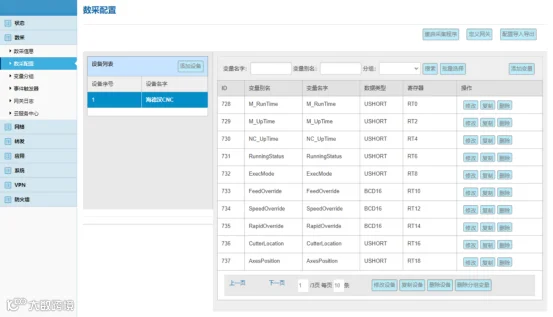

2.变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。

3.数据看板

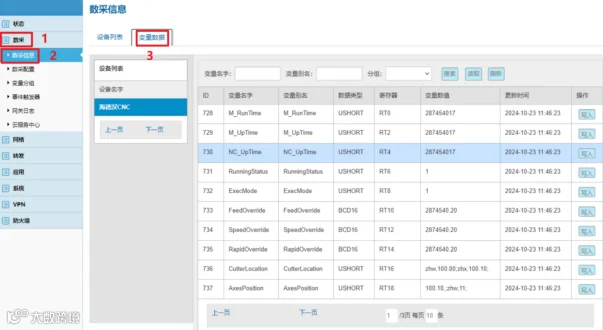

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。





错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系物通博联工程师获取相应的技术支持。

*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
