技术精讲 | 如何打造自动驾驶的数据闭环？（中）

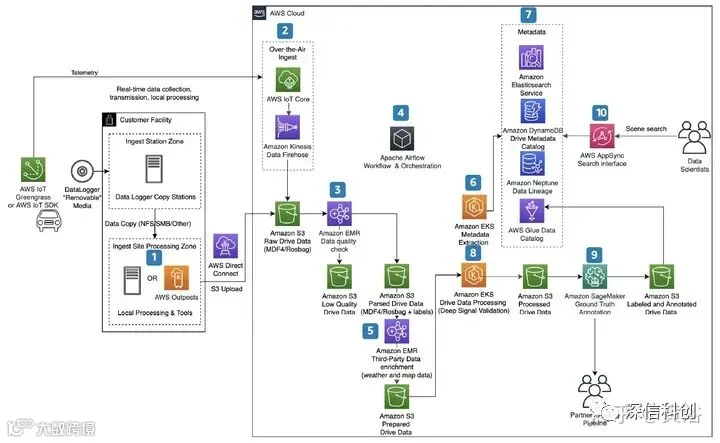

• 使用 AWS Outposts （运行本地 AWS 基础设施和服务）从车队中提取数据以进行本地数据处理。
• 使用 AWS IoT Core （将 IoT 设备连接到 AWS 云，而无需配置或管理服务器）和 Amazon Kinesis Data Firehose （将流数据加载到数据湖、数据存储和分析服务中）实时提取车辆T-box数据，该服务可以捕获和转换流数据并将其传输给 Amazon S3（AWS全球数据存储服务）、Amazon Redshift（用标准 SQL 在数据仓库、运营数据库和数据湖中查询和合并 EB 级结构化和半结构化数据）、Amazon Elasticsearch Service（部署、保护和运行 Elasticsearch，是一种在 Apache Lucene 上构建的开源 RESTful 分布式搜索和分析引擎）、通用 HTTP 终端节点和服务提供商（如 Datadog、New Relic、MongoDB 和 Splunk），这里Amazon Kinesis 提供的功能Data Analytics， 可通过 SQL 或 Apache Flink （开源的统一流处理和批处理框架，其核心是分布流处理数据引擎）的实时处理数据流。
• 删除和转换低质量数据。

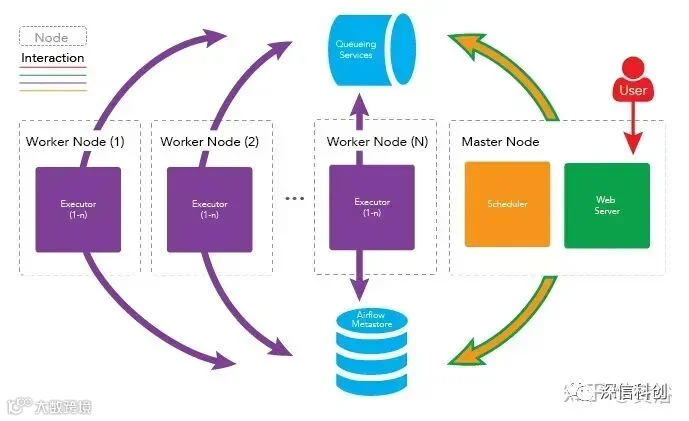

• 使用 Apache Airflow （开源工作流管理工具）安排提取、转换和加载 (ETL) 作业。
• 基于 GPS 位置和时间戳，附加天气条件来丰富数据。
• 使用 ASAM OpenSCENARIO （一种驾驶和交通模拟器的动态内容文件格式）提取元数据，并存储在Amazon DynamoDB （NoSQL 数据库服务）和 Amazon Elasticsearch Service中。
• 在 Amazon Neptune （图形数据库服务，用于构建查询以有效地导航高度互连数据集）存储数据序列，并且使用 AWS Glue Data Catalog（管理ETL服务的AWS Glue提供数据目录功能）对数据建立目录。
• 处理驾驶数据并深度验证信号。
• 使用 Amazon SageMaker Ground Truth （构建训练数据集的标记工具用于机器学习，包括 3D 点云、视频、图像和文本）执行自动数据标记，而Amazon SageMaker 整合ML功能集，提供基于 Web 的统一可视化界面，帮助数据科学家和开发人员快速准备、构建、训练和部署高质量的机器学习 (ML) 模型。
• AWS AppSync 通过处理与 AWS DynamoDB、AWS Lambda（事件驱动、自动管理代码运行资源的计算服务平台） 等数据源之间连接任务来简化数据查询/操作GraphQL API 的开发，在此使用是为特定场景提供搜索功能。

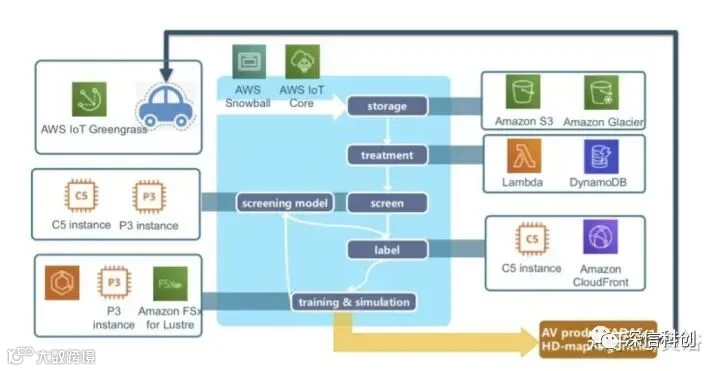

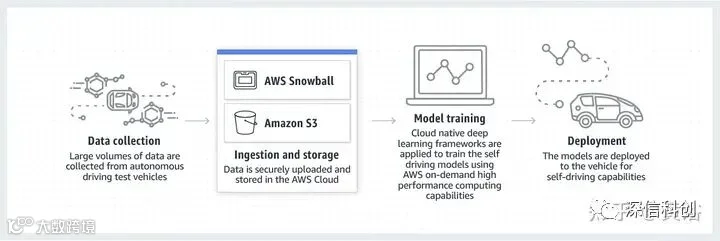

下图是AWS给出的一个自动驾驶数据流水线框架：数据收集、注入和存储、模型训练和部署；其中Snowball是AWS的边缘计算系列之一，负责车辆和AWS S3之间的数据传输； 其他还有两个，是AWS Snowcone和 AWS Snowmobile。

其中AWS IoT Greengrass 提供边缘计算及机器学习推理功能，可以实时处理车辆中的本地规则和事件，同时最大限度地降低向云传输数据的成本。

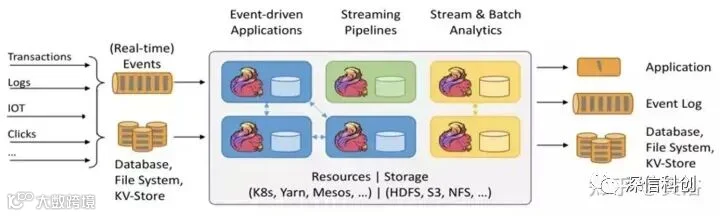

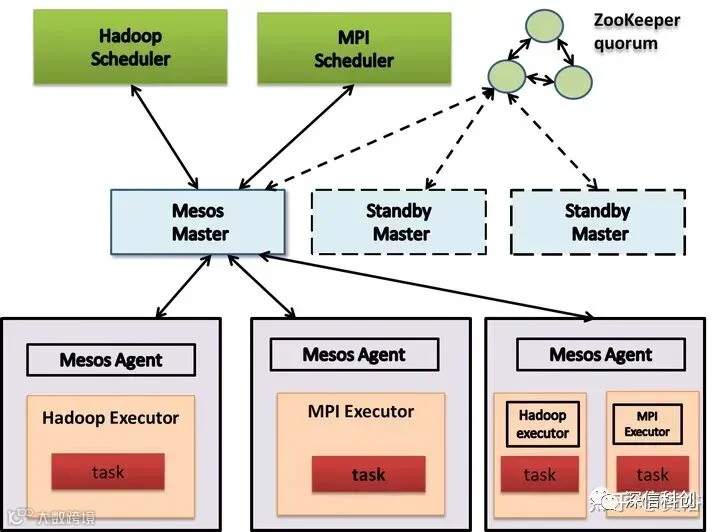

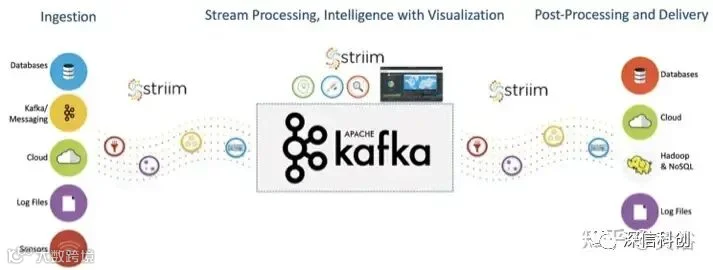

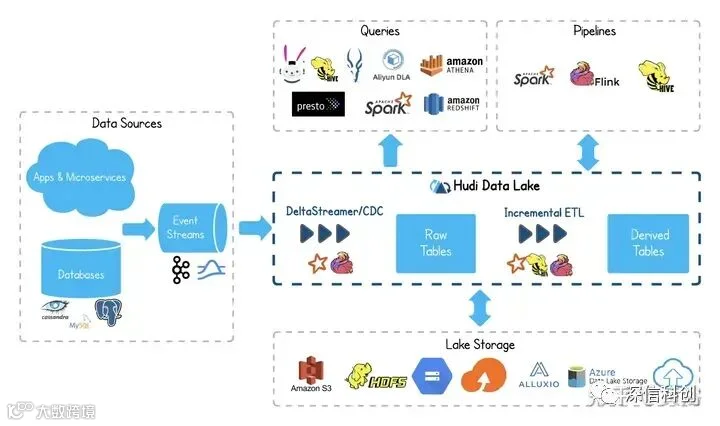

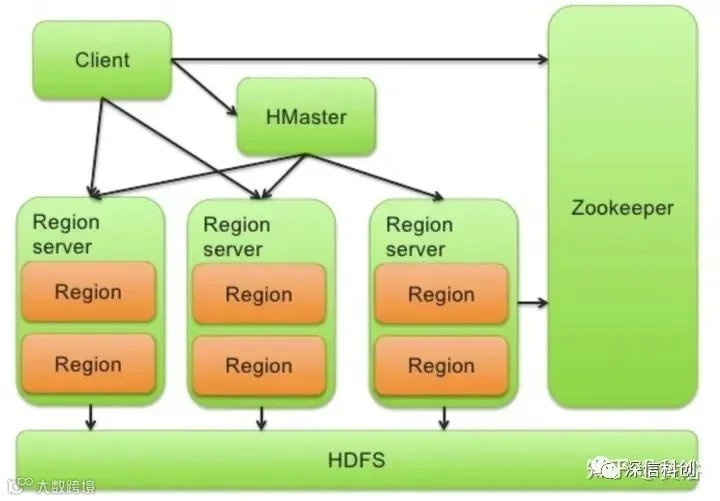

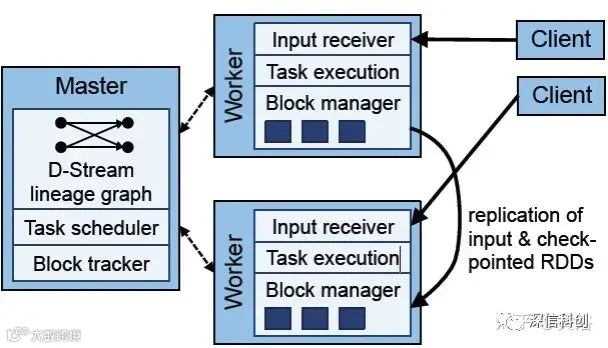

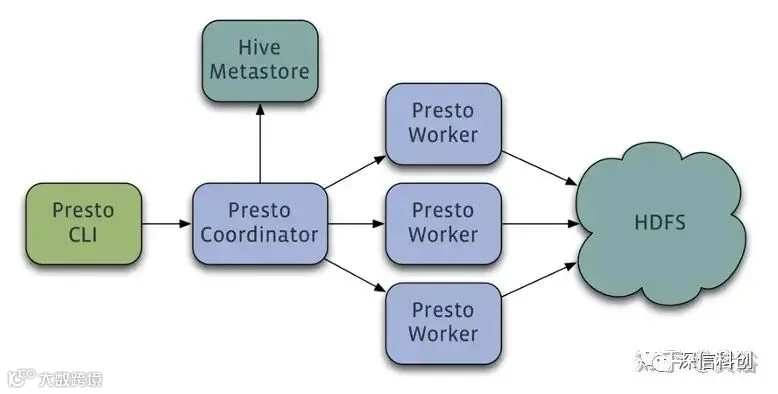

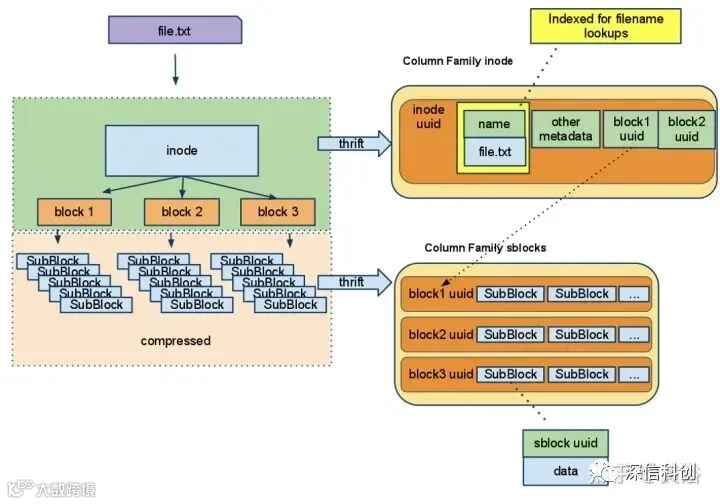

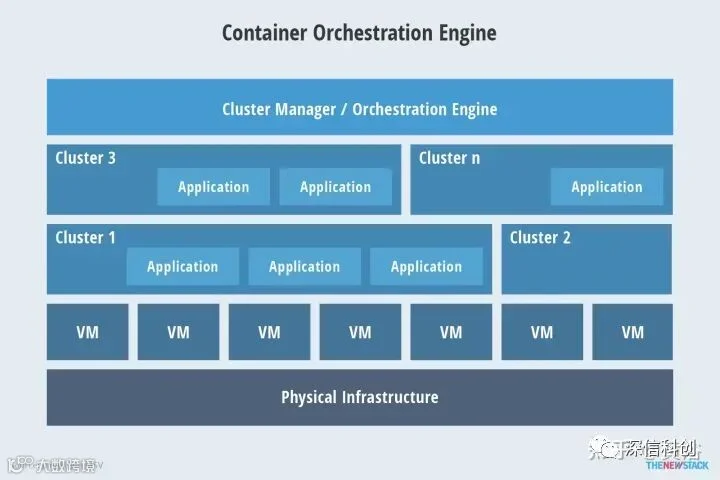

Apache KafkaApache SparkApache FlinkApache HBaseApache CassandraPrestoApache HudiApache AirflowApache MesosKubernetes

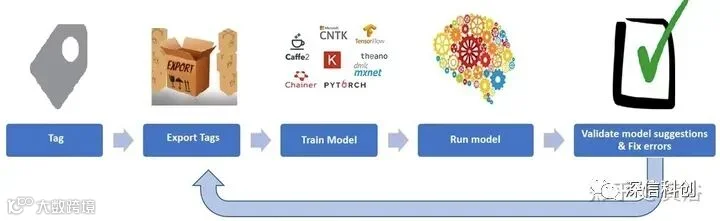

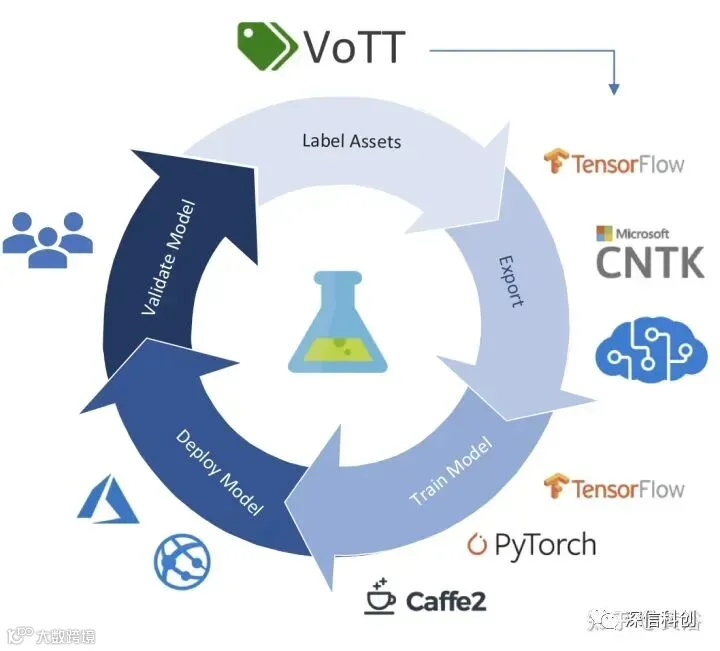

如图是微软开源标注工具VOTT（Video Object Tagging Tool）：

https://github.com/Microsoft/VoTT/

标注工具可以是全自动、半自动和手工等3类。

比如人工标注工具：摄像头图像LabelMe和激光雷达点云PCAT

https://labelme.csail.mit.edu/Release3.0/

https://github.com/halostorm/PCAT_open_source

还有半自动标注工具：摄像头CVAT、VATIC，激光雷达3D BAT、SAnE，图像点云融合Latte

https://github.com/openvinotoolkit/cvat

https://github.com/cvondrick/vatic

https://github.com/walzimmer/3d-bat

https://github.com/hasanari/sane

https://github.com/bernwang/latte

自动标注工具：基本没有开源（商用也没有吧）的工具可用。

这里有一些自动标注方面的论文：

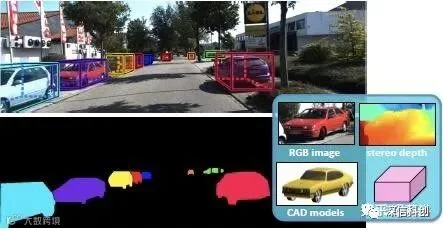

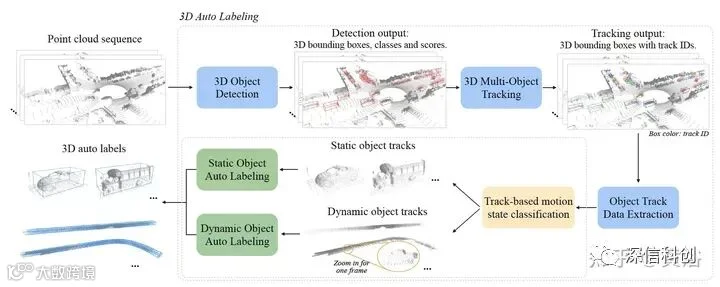

• “Beat the MTurkers: Automatic Image Labeling from Weak 3D Supervision”

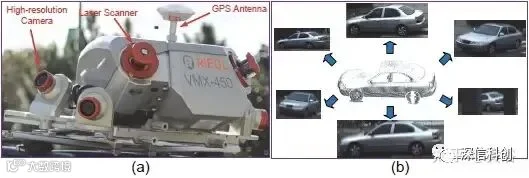

• “Auto-Annotation of 3D Objects via ImageNet”

• “Offboard 3D Object Detection from Point Cloud Sequences”

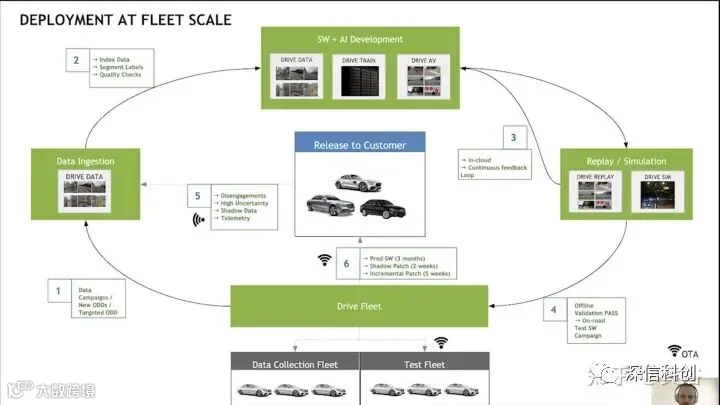

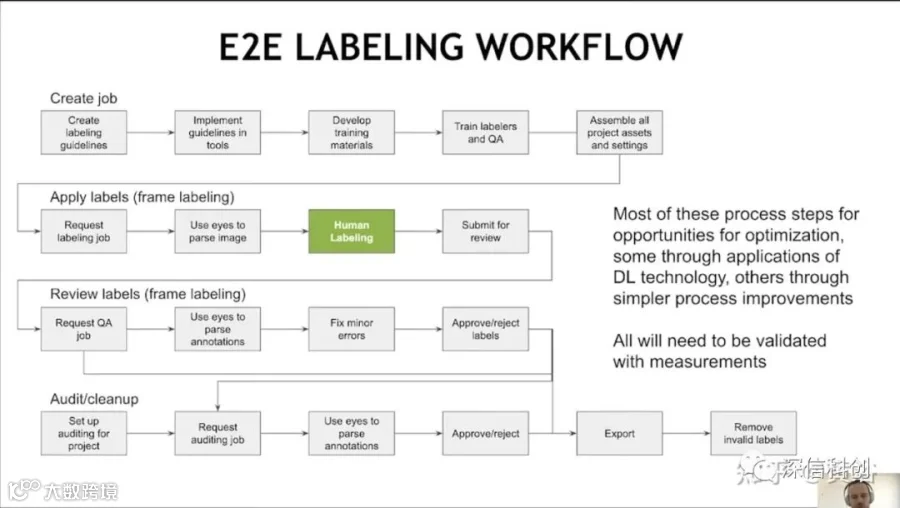

这里是Nvidia在会议报告中给出的端到端标注流水线：它需要人工介入：

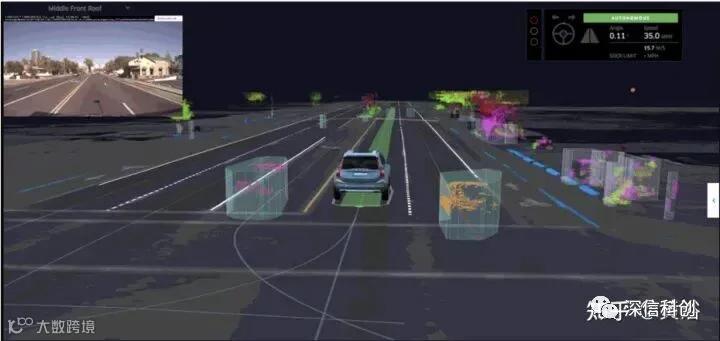

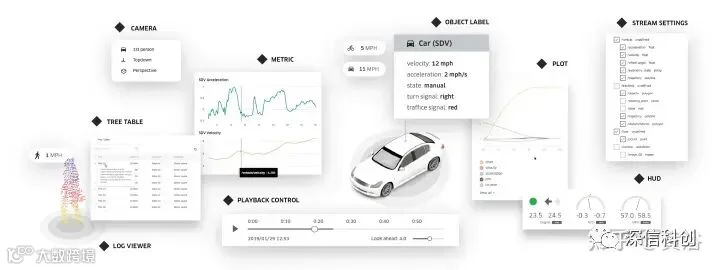

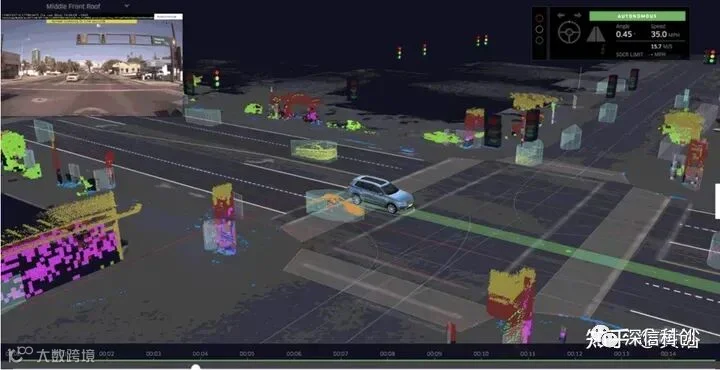

在这里顺便提一下“数据可视化”的问题，各种传感器数据除了标注，还需要一个重放、观察和调试的平台。如图是Uber提供的开源可视化工具 Autonomous Visualization System (AVS)：

https://avs.auto/#/

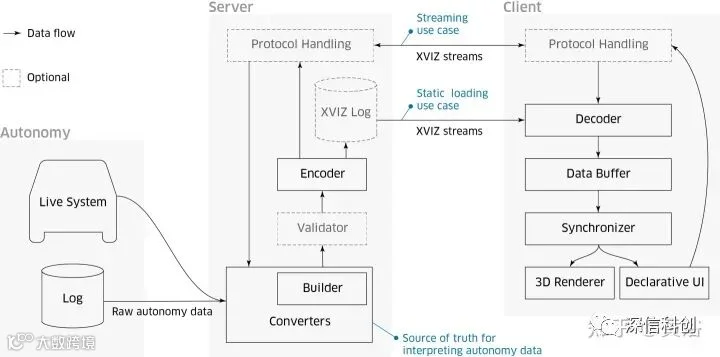

其中“XVIZ”是提出的自动驾驶数据实时传输和可视化协议：

另外，“streetscape.gl”是一个可视化工具包，在XVIZ 协议编码自动驾驶和机器人数据。它提供了一组可组合的 React 组件，对 XVIZ 数据进行可视化和交互。

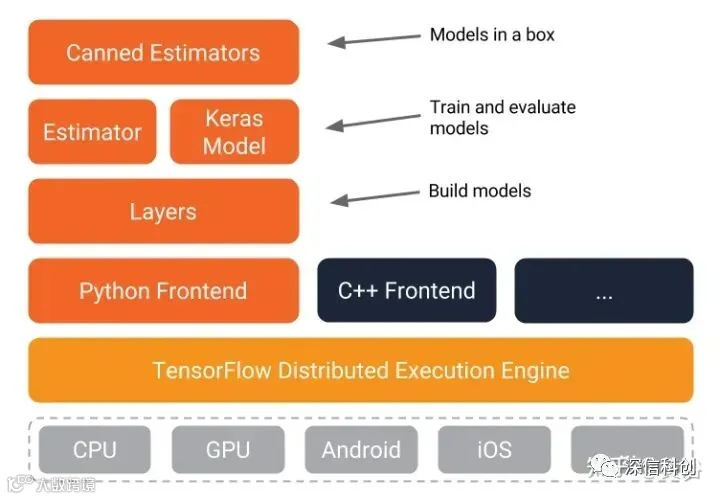

TensorflowPytorch

在云平台部署深度学习模型训练，一般采用分布式。按照并行方式，分布式训练一般分为数据并行和模型并行两种。当然，也可采用数据并行和模型并行的混合。

模型并行：不同GPU负责网络模型的不同部分。例如，不同网络层被分配到不同的GPU，或者同一层不同参数被分配到不同GPU。

数据并行：不同GPU有模型的多个副本，每个GPU分配不同的数据，将所有GPU计算结果按照某种方式合并。

模型并行不常用，而数据并行涉及各个GPU之间如何同步模型参数，分为同步更新和异步更新。同步更新等所有GPU的梯度计算完成，再计算新权值，同步新值后，再进行下一轮计算。异步更新是每个GPU梯度计算完无需等待，立即更新权值，然后同步新值进行下一轮计算。

分布式训练系统包括两种架构：Parameter Server Architecture（PS，参数服务器）和Ring -AllReduce Architecture（环-全归约）。

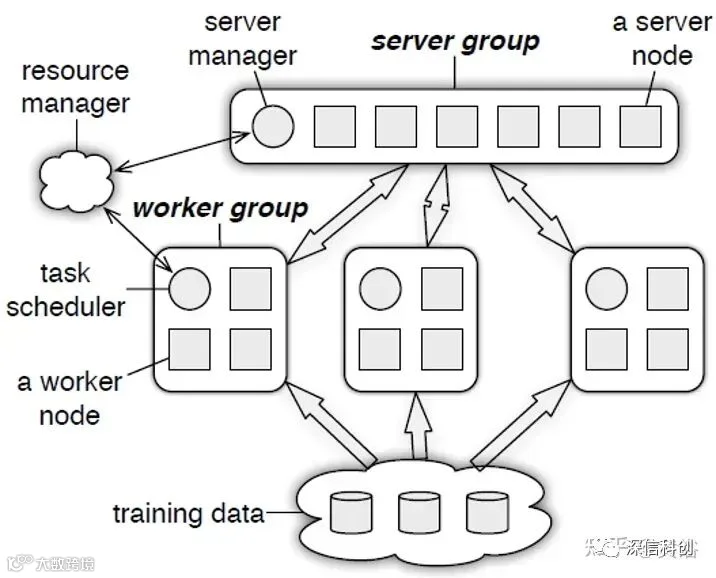

如下图是PS结构图：

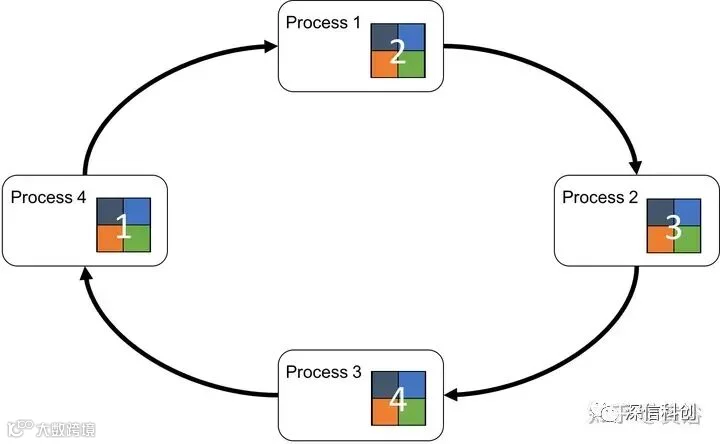

这个图是Ring AllReduce的架构图：

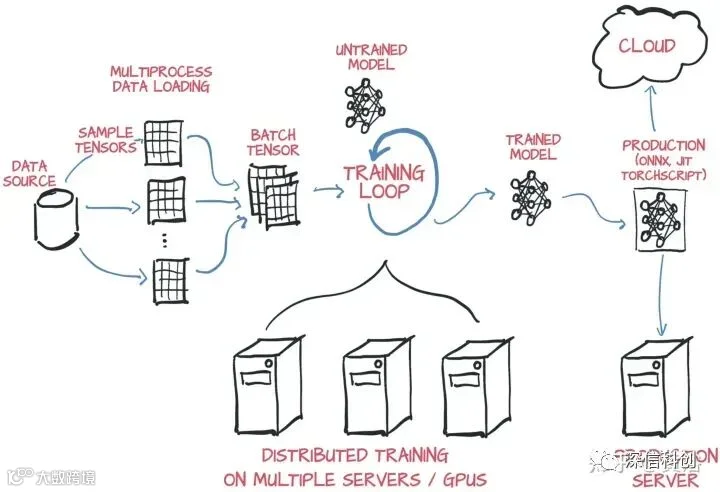

Pytorch现在和多个云平台建立合作关系，可以安装使用。比如AWS，在AWS Deep Learning AMIs、AWS Deep Learning Containers和Amazon SageMaker，都可以训练Pytorch模型，最后采用TorchServe进行部署。

• DataParallel
• distributedataparallel

模型的测试和检验可以分成多种方式：

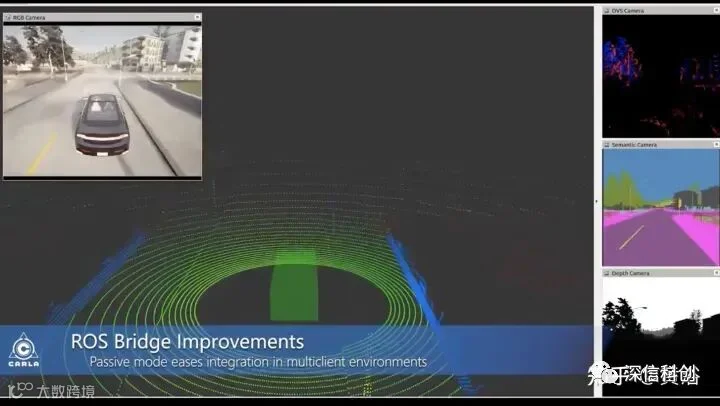

• Carla
  https://github.com/carla-simulator/carla

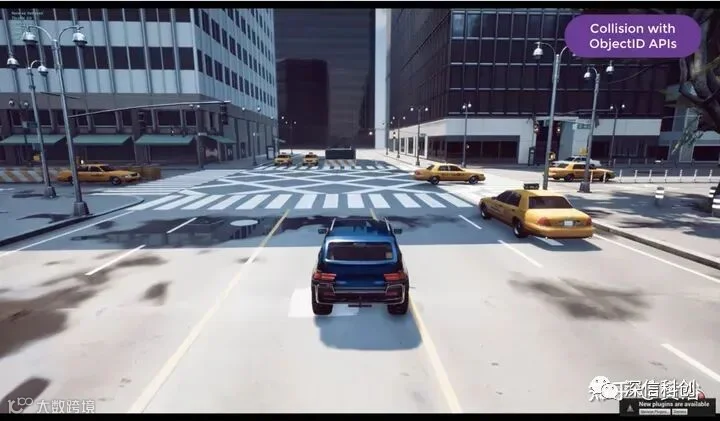

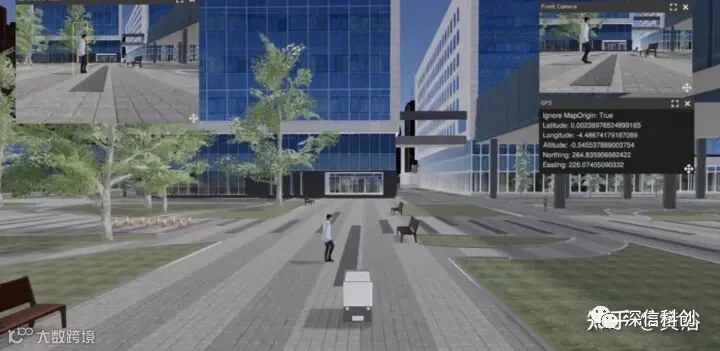

• AirSim
  https://microsoft.github.io/AirSim
• LGSVL
  https://www.svlsimulator.com

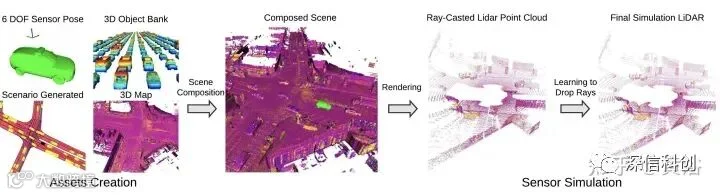

• “LiDARsim: Realistic LiDAR Simulation by Leveraging the Real World”
• “S3: Neural Shape, Skeleton, and Skinning Fields for 3D Human Modeling”

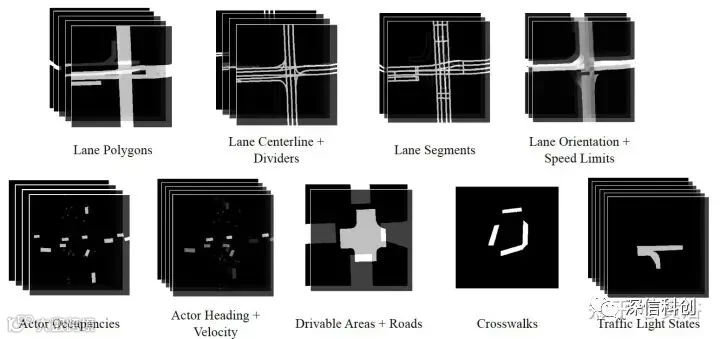

• “SceneGen: Learning to Generate Realistic Traffic Scenes”

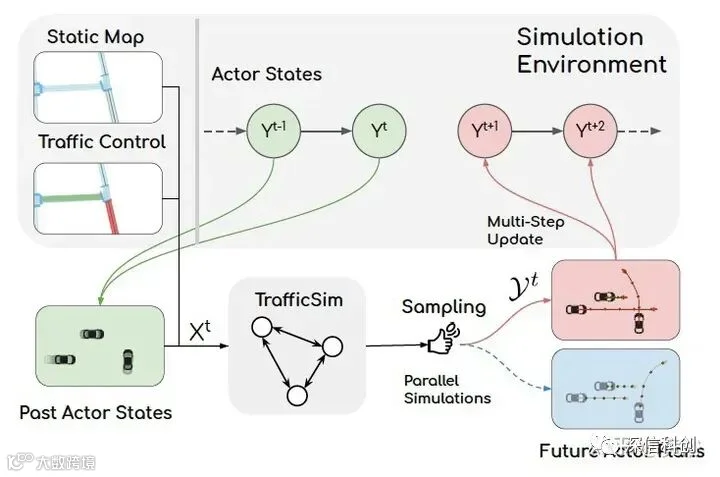

• “TrafficSim: Learning to Simulate Realistic Multi-Agent Behaviors”



• “GeoSim: Realistic Video Simulation via Geometry-Aware Composition for Self-Driving”

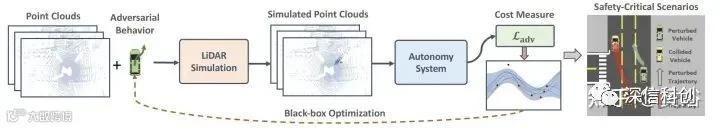

• “AdvSim: Generating Safety-Critical Scenarios for Self-Driving Vehicles”






另外谷歌Waymo最近推出的传感器仿真工作：

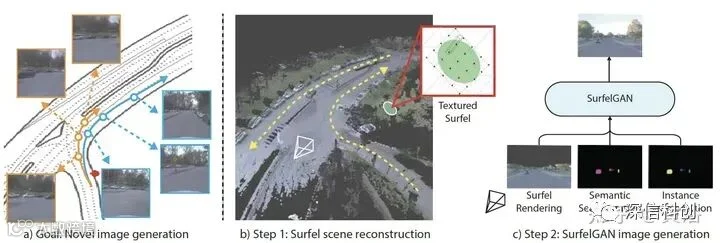

• “SurfelGAN: Synthesizing Realistic Sensor Data for Autonomous Driving”

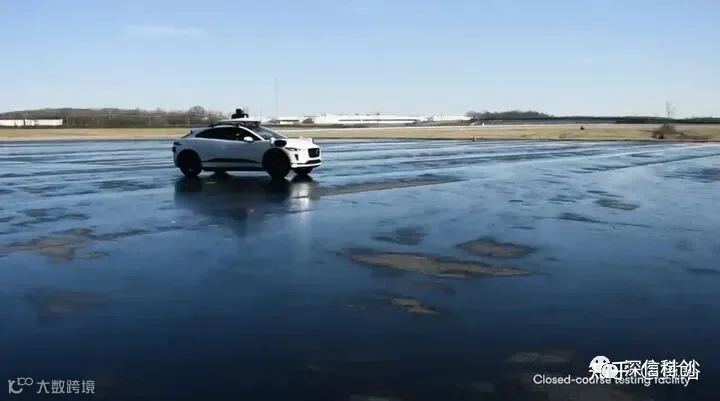

谷歌waymo测试场

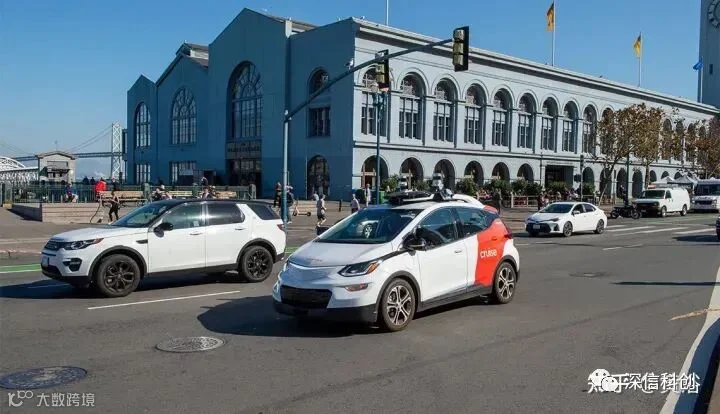

GM的自动驾驶公司Cruise在旧金山测试

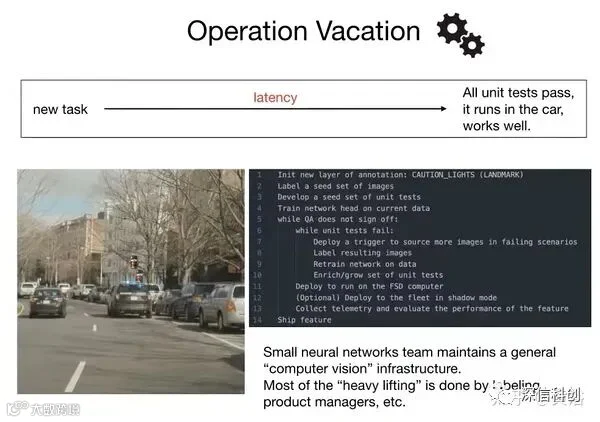

特斯拉的“Operation Vacation”模式
