CARLA视觉传感器系列实现原理分析

清科灵境

2023-07-28

导读：欢迎大家在本文章积极评论。

前言

欢迎大家在本文章积极评论，指出文章中没有解释清楚的、希望详细了解的地方。评论方式：请添加深信科创小助手的微信号（ID：synkrotron1），备注「CARLA」即可加入深信科创CARLA交流群，在群里进行交流与探讨。

研究出发点

得益于Unreal Engine，自动驾驶测试仿真工具CARLA在图像渲染方面有着远超其他仿真器的画面质量。最明显的就是CARLA中一系列的视觉传感器（Camera Sensor），本文从CARLA出发，深入UE内部，带大家理解CARLA中的视觉传感器及真值系统的实现原理。

CARLA自带语义分割传感器实现路径

1、知识铺垫

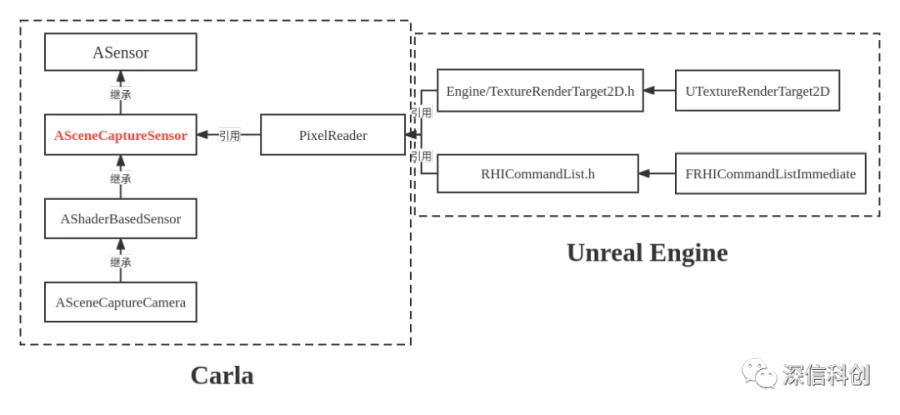

CARLA RGB摄像头传感器代码分析讲了Camera之间的继承关系。借用文中的一张图表达它们的层次关系。

ASensor完成CARLA的抽象传感器功能；
ASceneCaptureSensor实现UE渲染接口UTextureRenderTarget2D和USceneCaptureComponent2D的加入，并且USceneCaptureComponent2D控制着后处理（FPostProcessingSetting）参数；
AShaderBasedSensor主要负责加入后处理材质(PostProcessing Material)，后处理材质也是一种shader，对着色有影响，AShaderBasedSensor是抽象类，不是具体的传感器函数，所以只提供功能，供继承子类扩展shader；
ASceneCaptureCamera，ASemanticSegmentationCamera，AOpticalFlowCamera，ASemanticSegmentationCamera等其他camera均继承自AShaderBasedSensor，它们的逻辑大多都很简单，就是使用AShaderBasedSensor提供的AddPostProcessingMaterial接口，添加后处理材质，根据不同的传感器类型，有不同的着色需求。

2、UE层面理解Camera

后处理材质都放在哪

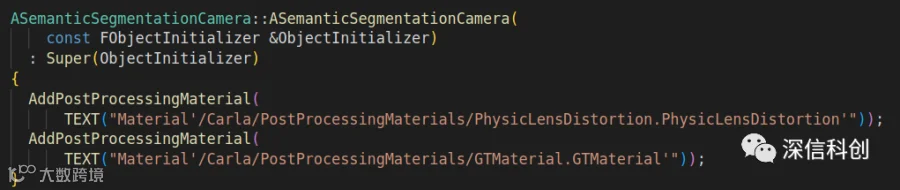

从代码中去看，拿语义分割Camera举例，该传感器用了两个后处理材质：物理畸变模型、GroundTruth标注，使用文件搜索关键词，能搜索到在文件夹中的位置。

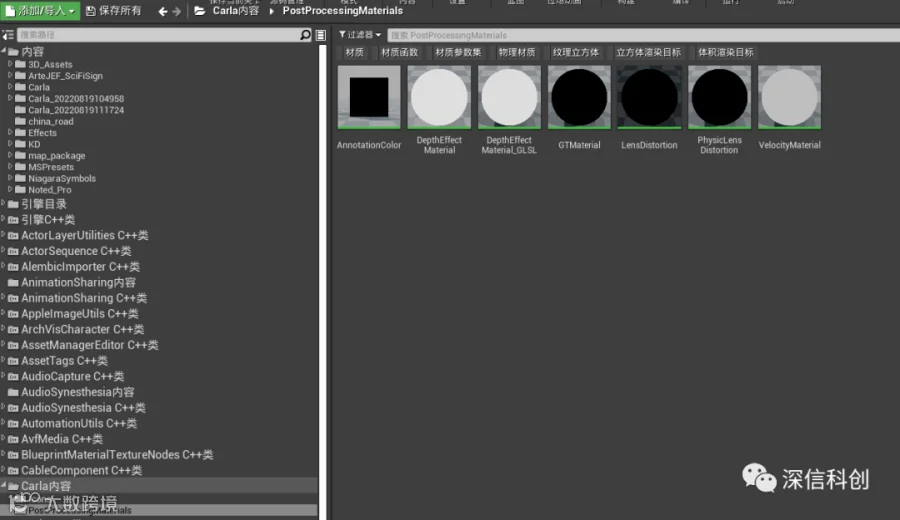

从UE Editor里面去找，该文件属于CARLA插件带的材质，不属于场景内容文件，所以要在视图选项中选上【显示插件内容】，才能在左边的内容浏览器目录中看到【CARLA内容】。在对应路径下就可以看到对应的材质文件。

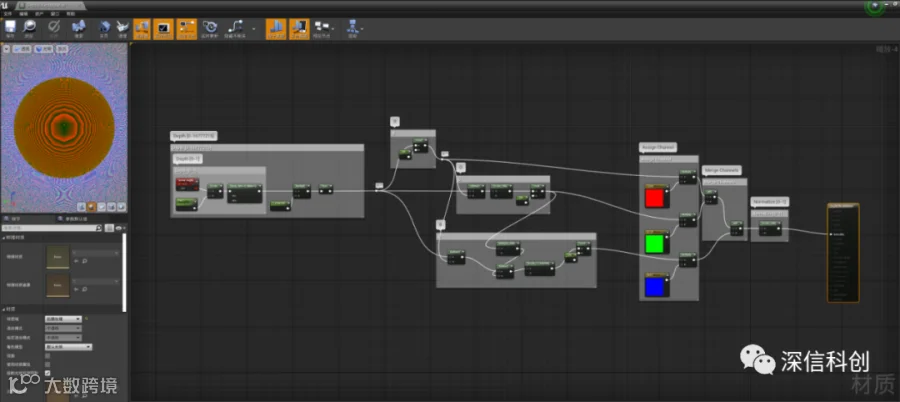

点开后可以看到该材质文件的蓝图逻辑：

在UE Editor里可视化Camera（推荐看视频）

这里我参考了一篇文章，UE4场景采集之场景采集2D（https://blog.csdn.net/lei_7103/article/details/106020942）。这篇文章对我后面的帮助很大，而且我很推荐大家熟练掌握在UE Editor中使用各种Component的方式，因为这样会比重新写代码，编译代码，验证问题整个流程快很多，很多时候我们调整的Component参数可以直接在Editor里面尝试，可视化效果，在传感器开发的路上尤其重要。

下面用视频简单介绍一下UTextureRenderTarget2D和USceneCaptureComponent2D到底是什么：

视频里主要做了几个操作：

1.将SceneCapture2D拖入场景（初始化）

2.创建TextureRenderTarget2D（初始化）

3.将TextureRenderTarget2D指派给SceneCapture2D

4.选择渲染输出内容（可以选法线、底色、LDR、HDR等）

5.在【后期处理体积】里面，添加后处理材质，并选择从现有资产中添加

6.加入不同的后处理材质，查看效果

所以看完了对UTextureRenderTarget2D和USceneCaptureComponent2D的操作，我们大概就了解了它们分别是什么角色。

USceneCaptureComponent2D负责设置渲染的视角（FViewInfo）、传感器外参、后处理参数设置（FPostProcessSettings）、捕获源（Capture Source）等渲染需要的参数。

UTextureRenderTarget2D负责记录渲染结果，Source里面是该场景捕捉器的渲染结果Texture，然后通过一些取出Buffer的方式，将该渲染结果取出，然后通过CARLA写的一些传输数据方式，传给client端，然后再解码二进制。

3、语义分割的实现原理

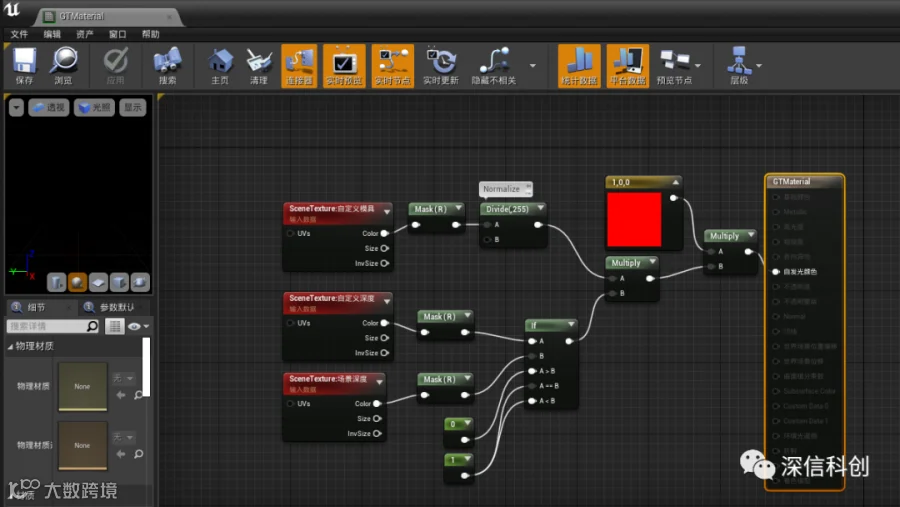

语义分割的后处理材质蓝图

首先材质里引入了两个概念：场景深度、自定义深度。场景深度就是用于渲染的Z-Depth，光栅渲染判断前后关系用的，在GBuffer中也存在；自定义深度，自定义深度模具值，Custom Depth Stentil Value，CARLA拿来做语义分割的标记，以Actor为单位，可以用来区分不同物体，最后根据这个与CARLA内部逻辑，对图像进行上色。【CARLA官方文档-Create semantic tags】

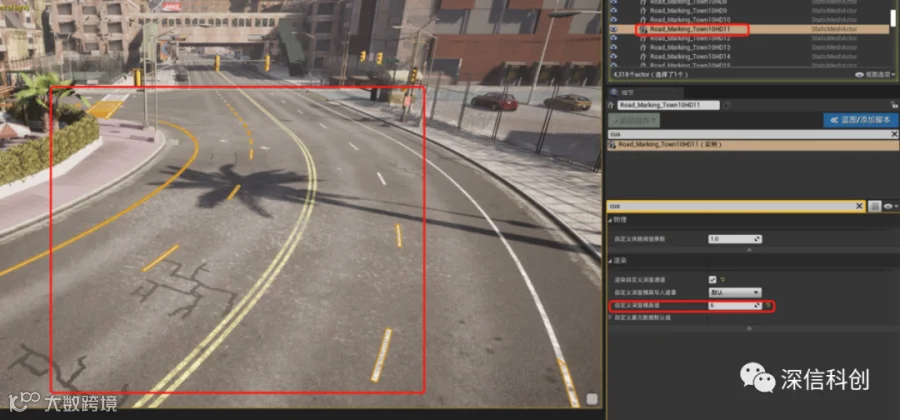

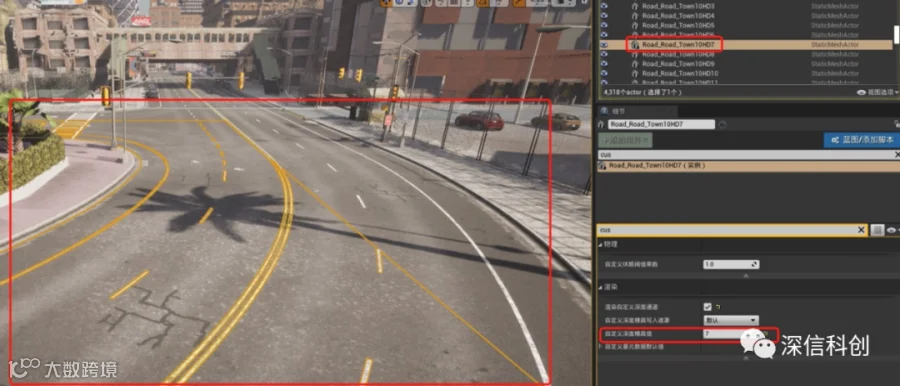

如路面是7，路线是6
