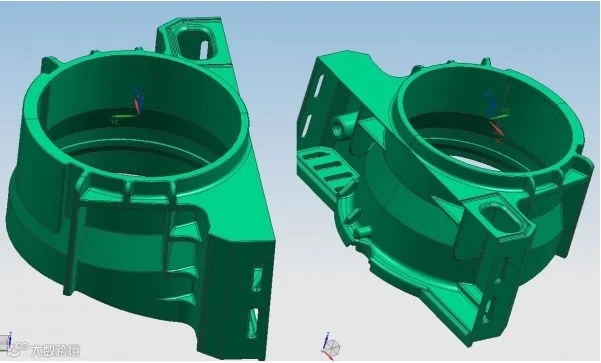

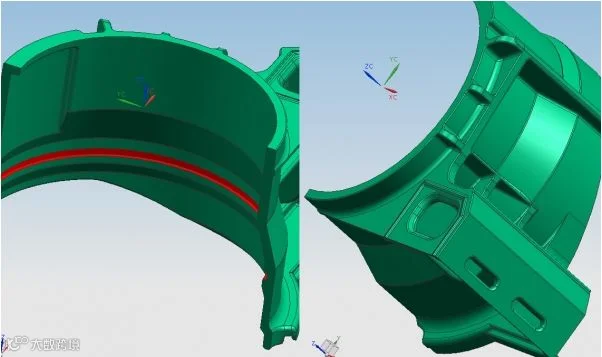

一、产品图：

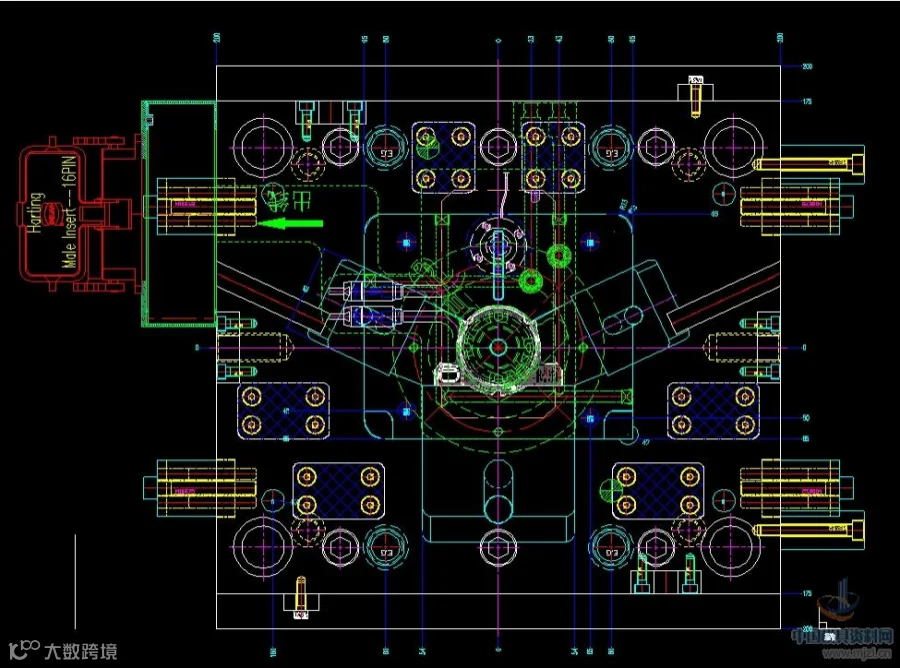

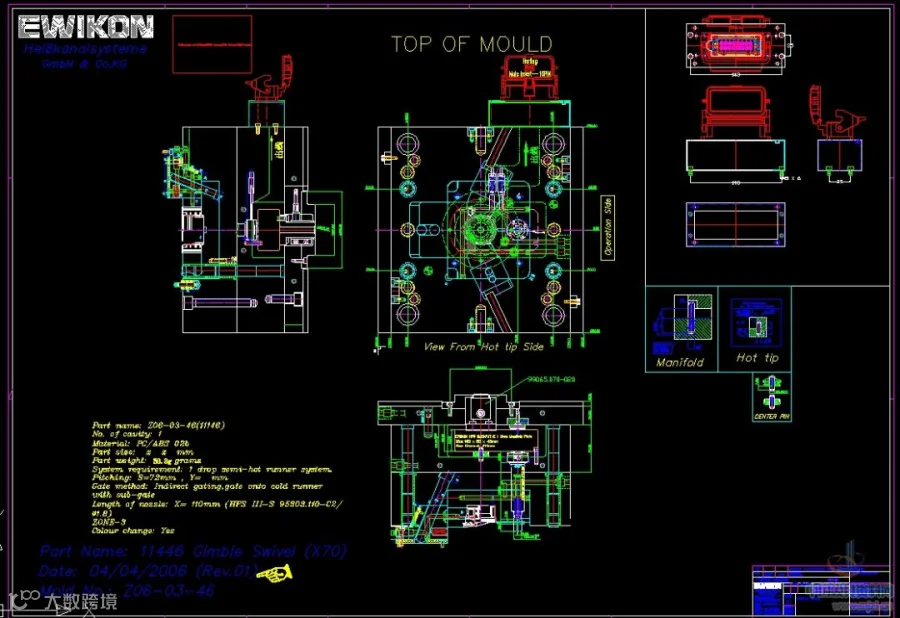

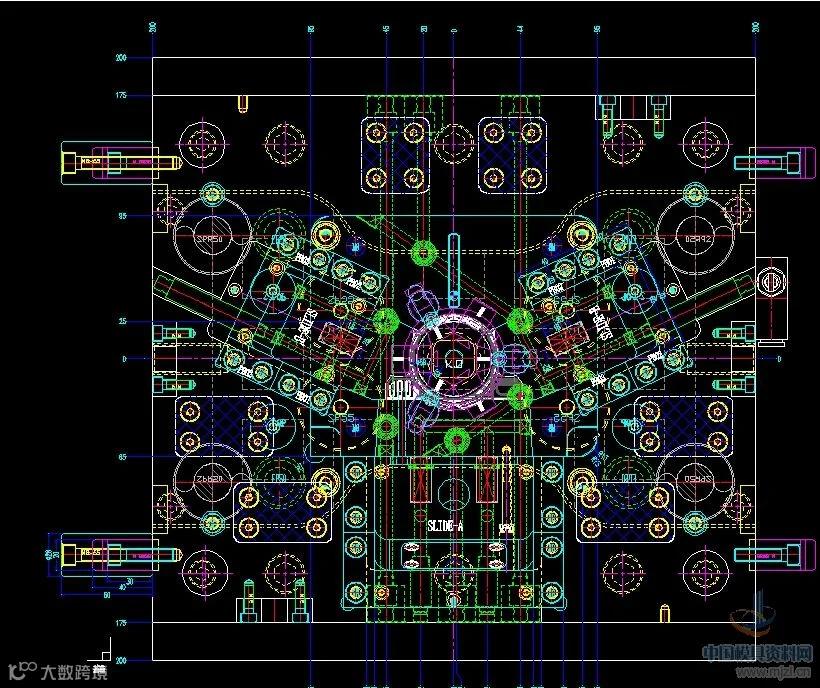

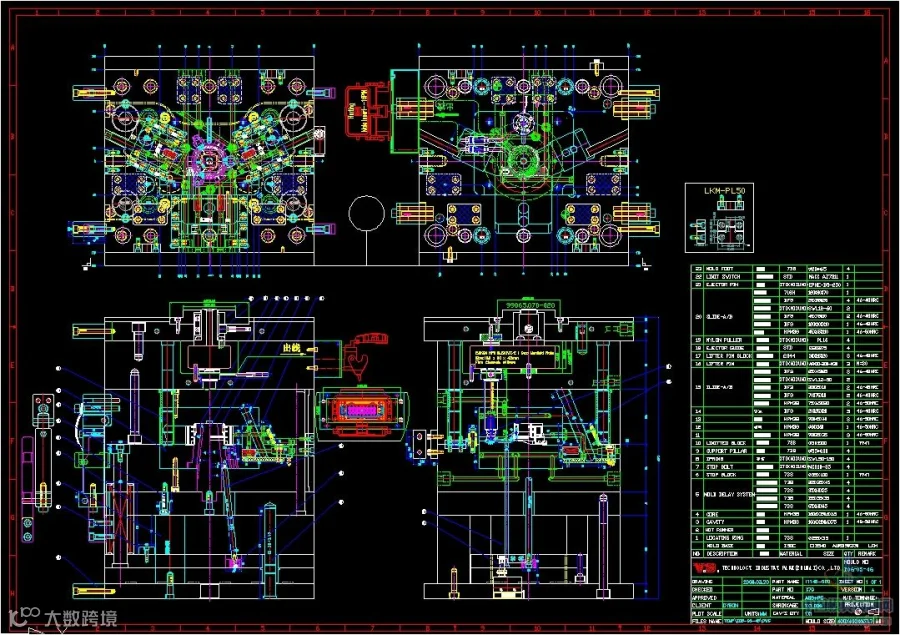

二、模具脱模设计

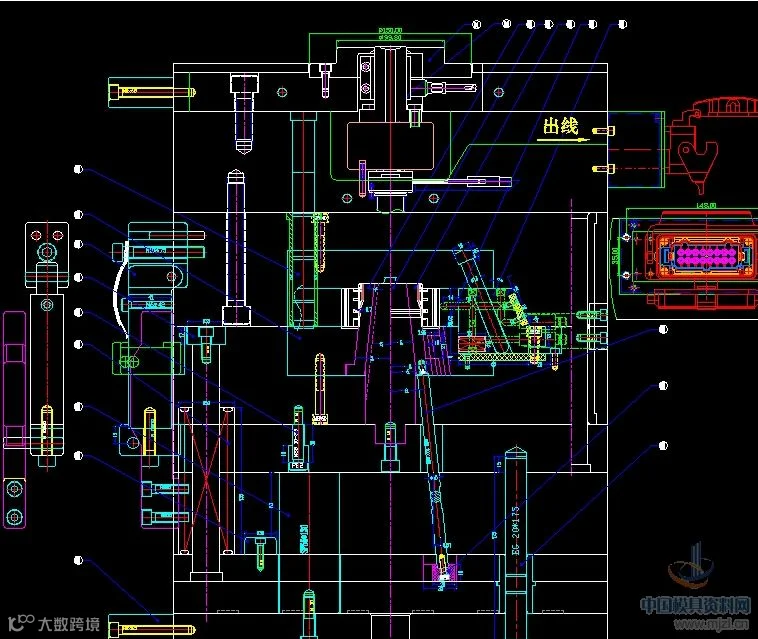

三、开模原理
内环扣与弯管抽芯是塑模中两种特殊的脱模机构，内环扣的脱模有两各种方法，一是差斜度内行位法，二是内抽与外轨道斜顶结合脱模法。

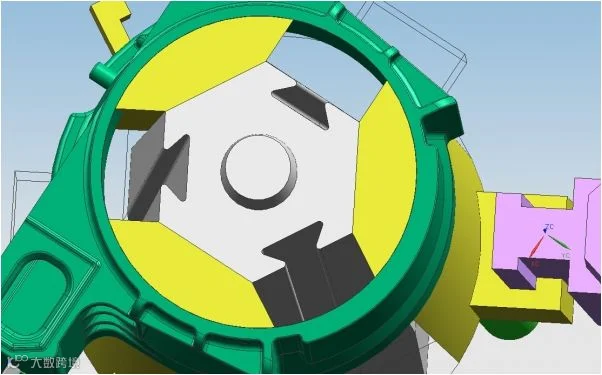

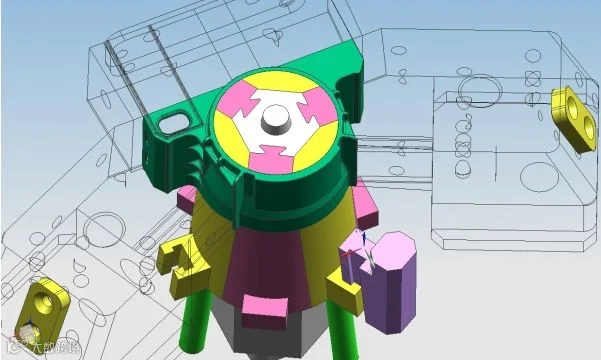

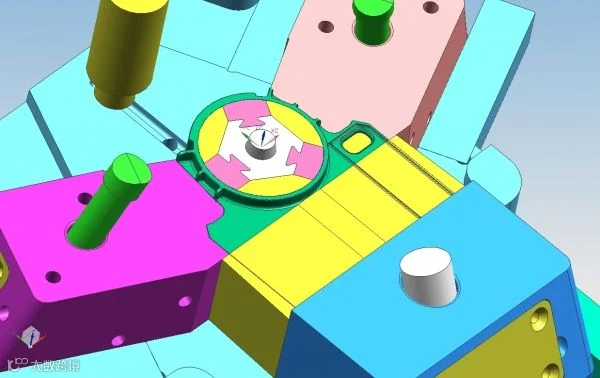

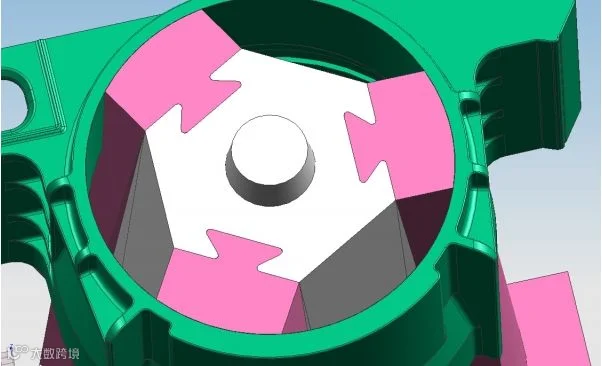

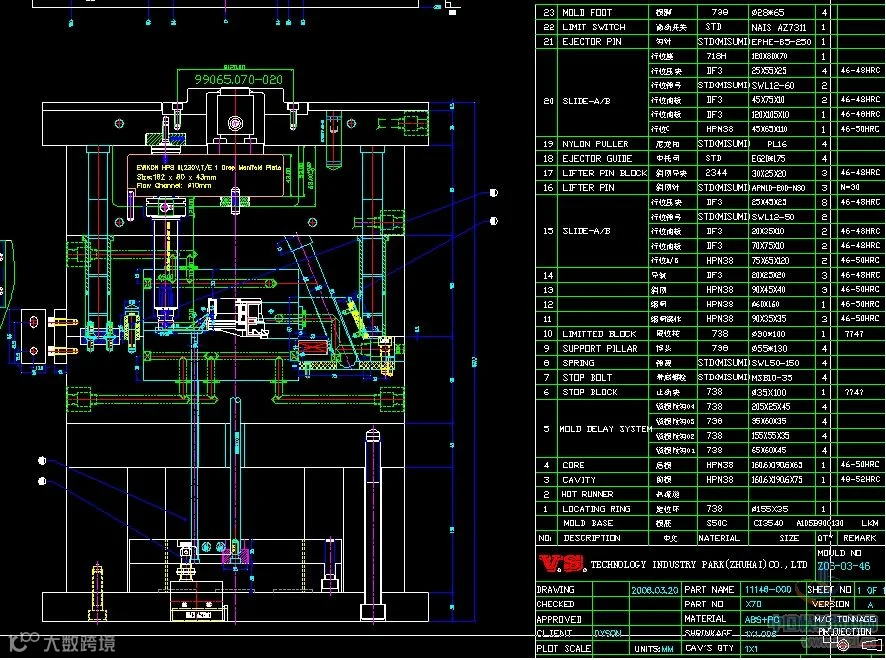

差斜度法是把方形内环扣分为8块，4边和4角各分为8块分别做5度和10度各4 个内行位，同时抽开，但是这各种做法不安全；内抽与外轨道斜顶结合脱模法是做3个内行位+3个外轨道斜顶，行位做成平行的，斜顶与行位配成一个整圆，下面结合图纸我们了解其脱模过程。
第1次：扣机扣住S板和A板，开模时，先开S板和B板，拉开15，此时内行位抽出15，内环部分扣扣；
第2次：继续开模，前后模开到最大状态；
第3次：顶棍顶出，把3个斜顶顶出，同样产品脱扣被顶出。
设计注意事项

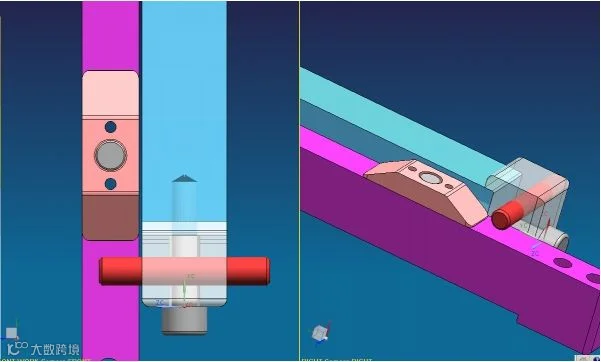

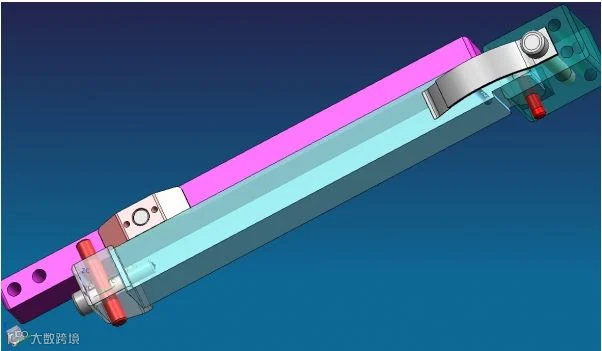

第一：DME扣机的使用原理

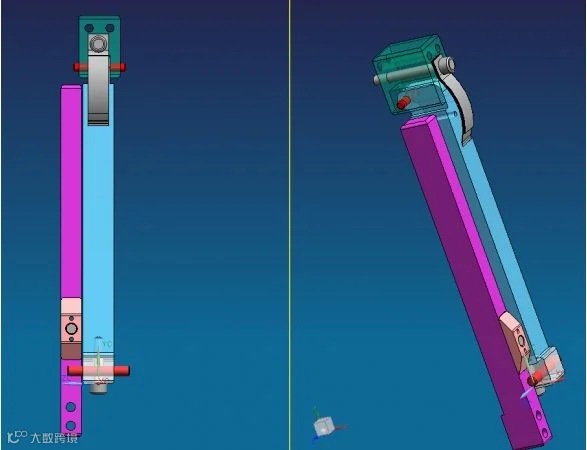

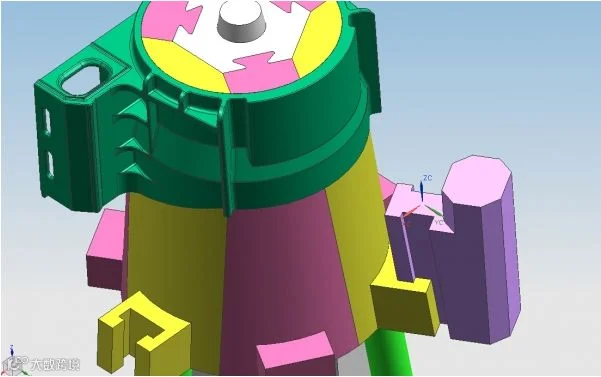

第二：外置轨道斜顶的做法
