注塑模标准模架的分类
1、大水口标准模架
2、细水口标准模架
3、简化细水口标准模架
常用标准模架由模板、导柱导套、回针及紧固螺丝等四类主要零件组成
模板按其用途可分为主模板(A板、B板)和结构模板(面板、底板、支板、推板、方铁、水口板等)两大类。任何一副模架均由A、B板与不同的结构模板按一定顺序组配而成。
常见的大口水模架型号

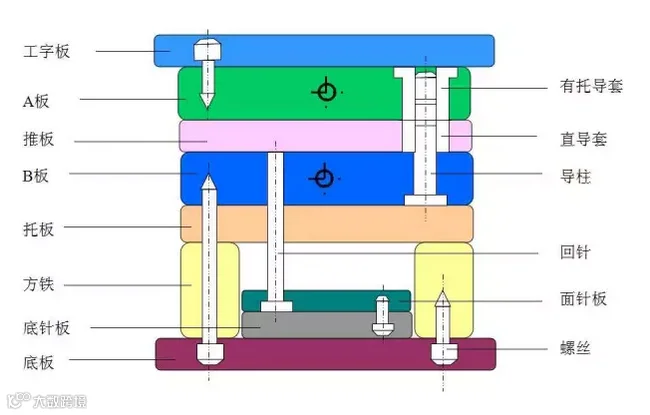

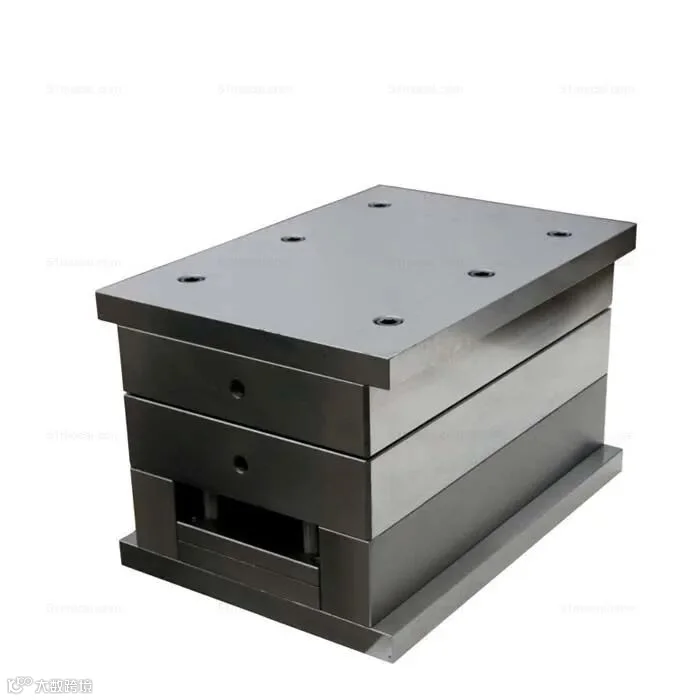

1、大水口标准模架结构(如图：AI型)

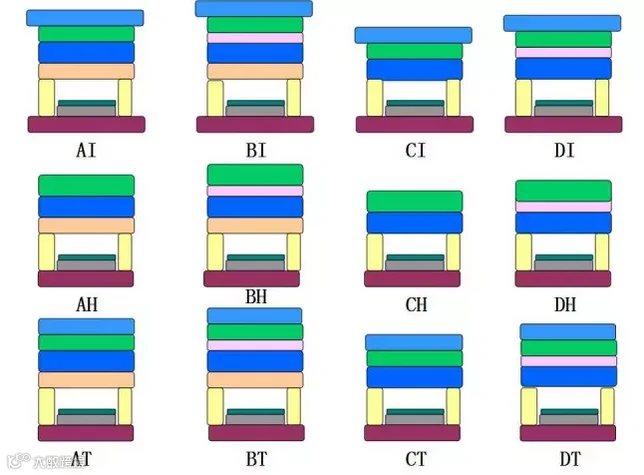

大水口标准模架共有12种型号如图所示：

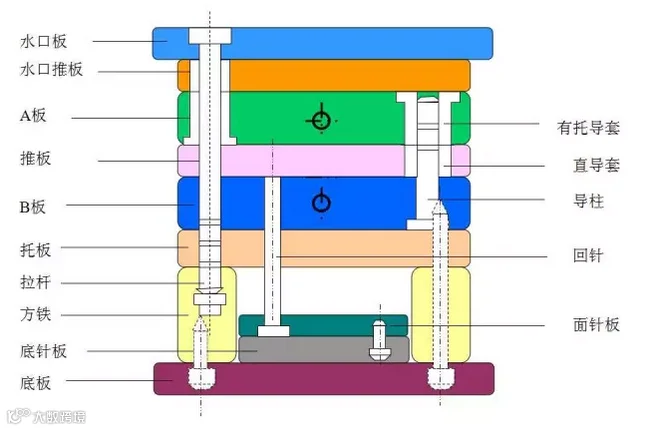

2、细水口标准模架结构(如图：DAI型)

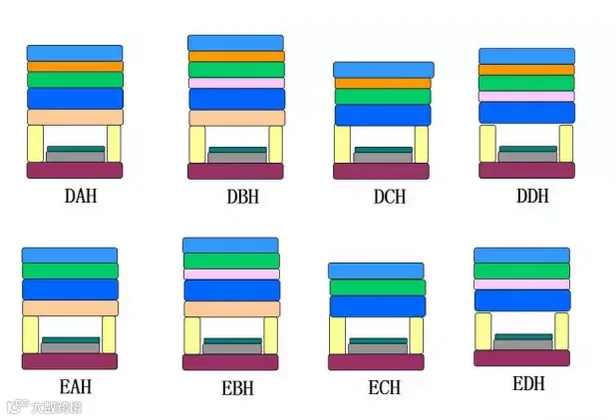

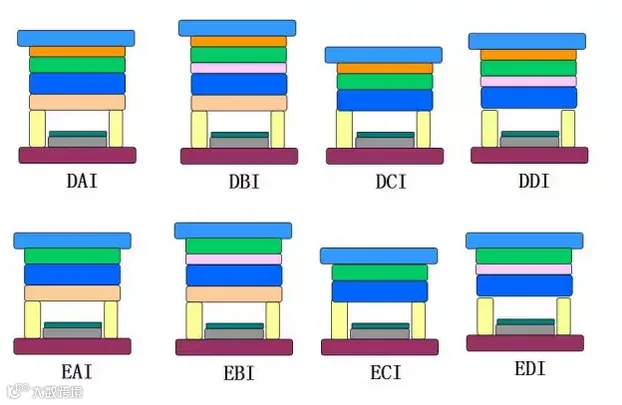

细水口标准模架共有16种型号如图所示：

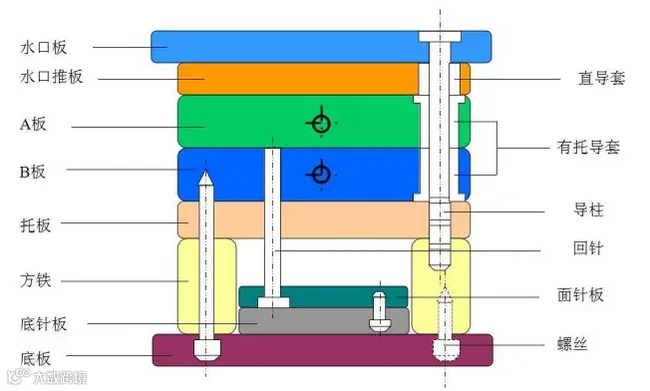

3、简化细水口标准模架结构(如图：FAI型)

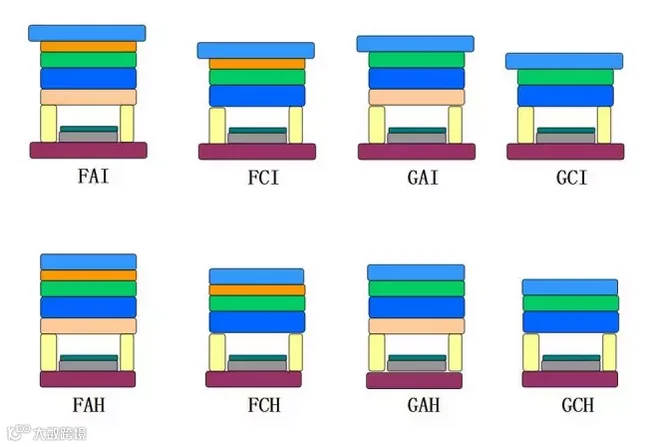

简化细水口标准模架共有8种型号如图所示：
那么大水口模架、细水口模架和简化细水口模架分别是在什么条件下使用的？
当然在选取模架时应从零件结构，模具分型要求和经济成本等多个方面考虑，以下是常用标准模架的选取原则可作参考：
-
大水口模架选取条件
1、制作结构简单、外观要求不是很严格、允许侧边有浇口痕迹，无其他特殊结构。
2、能用大水口模架时不用细水口模架，大水口模架用于一次分型的模具。
-
细水口模架选取条件
1、单型腔和成型制件在分模面上投影面积较大，要求多点进胶时常用细水口模架。
2、一模多腔，其中有个别制件客户要求必须中心进胶。
3、一模多腔，个别型腔大小悬殊较大，用大水口时浇口衬套要偏离模具中心。
4、齿轮模，多型腔的轮胎吹气模等。
5、高度尺寸大的桶形、壳形等制品。
6、制品精度高，尺寸公差范围小，寿命要求高的模具应使用细水口模架。
-
简化型细水口模架选取条件
1、两侧有较大的侧抽机构(滑块、油缸)，用细水口模架时间很长，此时可以用简化细水口模架。
2、母模侧有滑块的大水口模具常用简化型细水口模架中的GAI和GCI系列。
温馨提示
1、当模胚整体尺寸在250mm(包括250mm)以下时，用工字型模模架。模架在250~350mm时，用直身有面板模架(T型)。模架在400mm以上并且有滑块时用直身有面板模架(T型)，没有滑块时用直身无面板模架(H型)。
2、当A板开框深度较深(一般大于60mm)时，可考虑开通框或选用无面板的模架;有滑块或母模滑块的模架，A板不应开通框，当A板开框深度较深(一般大于60mm)时，可考虑不用面板。
3、有推板的模架一定不可以母模导柱后模导套。
4、当模仁是圆形时，选用有托板的模架。
5、当有滑块或母模滑块时导柱一定要先入10~15mm到斜导柱才可以顶入滑块内，即当导柱特别长时，应母模导柱，公模导套，以方便加长导柱。
