大数跨境
首页
>
【干货】无溶剂冬季熟化速度
>

【干货】无溶剂冬季熟化速度

【干货】无溶剂冬季熟化速度 联展百业通
2019-12-13
2
导读：冬季环境温度低、湿度小，对无溶剂聚氨酯复合粘合剂的反应速率影响较大。对于反应物本身的性质一级催化剂体系来说：
冬季环境温度低、湿度小，对无溶剂聚氨酯复合粘合剂的反应速率影响较大。对于反应物本身的性质一级催化剂体系来说：配方固定，反应物本身的性质已经确定，催化剂不论是存在还是不存在，数目种类都是确定的，因此反应速度主要来自外界其它因素的影响。


1、温度
在熟化室温度确定的情况下，如果是单片较小的两张薄膜，用无溶剂聚氨酯复合粘合剂复合完成粘接，熟化速度（反应速率）基本没有影响。

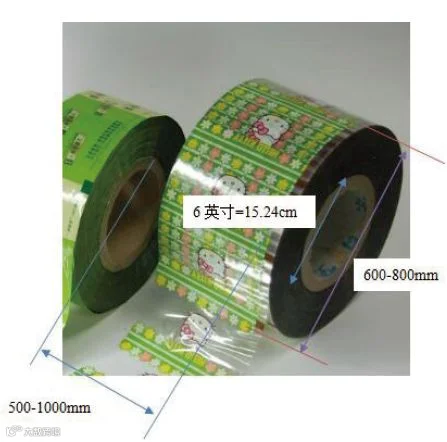

但是，无溶剂聚氨酯复合粘合剂，作为软包装复合用粘合剂，需要涂布在薄膜上，然后与另外一层薄膜复合，收卷成大的膜卷，膜卷的直径一般在600~800mm左右，薄膜宽度一般在500~1000mm左右，这么大的膜卷在熟化室里完成熟化。冬季膜卷的温度低，在熟化室里需要很长的预热时间才能达到熟化室的温度。
2、湿度
湿度即空气中的含水量，冬季湿度小，空气中的含水量低。一是水的浓度降低，异氰酸酯与水反应速度降低从而固化反应速度降低，二是异氰酸酯过量，需要水渗入膜卷的胶层，才能完成固化，导致熟化慢。
无溶剂聚氨酯复合粘合剂，在配方和配比固定的情况下，NCO/OH有个特定的比例才能保证粘合剂固化。
NCO/OH=粘合剂中异氰酸酯的摩尔数/OH的摩尔数
（OH= 粘合剂中羟基和水+空气中的水+薄膜、油墨、镀铝、铝箔中的水、醇以及其他可与NCO反应的物质）
固定了NCO/OH的聚氨酯粘合剂，在冬季湿度小、水含量小的情况下，NCO相对较多，需要更长的时间有足够水与胶反应才能完成固化；反之，夏季湿度大，水含量大，NCO消耗多，容易出现NCO不足，造成固化不完全。



【声明】内容源于网络
0
0
联展百业通
产品推广，新闻发布。
内容 1261
粉丝 0
联展百业通 产品推广，新闻发布。
总阅读932
粉丝0
内容1.3k
