防水套管按结构形式分为柔性防水套管（A/B型）、刚性防水套管（A/B/C型）及刚性防水翼环三种类型。其中，刚性防水翼环适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，地下室外墙施工过程中最常见的防水套管为刚性防水套管B型，施工过程中经常容易操作不当引起漏水。下面就以工程实例来看一看刚性防水套管（B型）的制作及封堵施工工艺。
施工工艺展示
刚性防水套管施工前应根据图纸设计、规范要求、结合类似施工经验由项目部编制施工专项方案，报公司总工审批，审批合格后报总监工程师审批，总监工程师审批合格并签字盖章后方可按方案执行。
方案编制审核

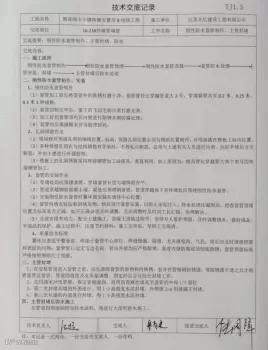

技术交底
技术交底会议
套管防水翼环制作
（2）套管安装准确验收合格后附加钢筋与结构钢筋点焊、套管与附加钢筋点焊。套管预埋安装的过程中不得与结构钢筋直接焊接，应与辅助钢筋焊接，再将辅助钢筋与结构钢筋绑扎牢固，点焊。
套管预埋及固定

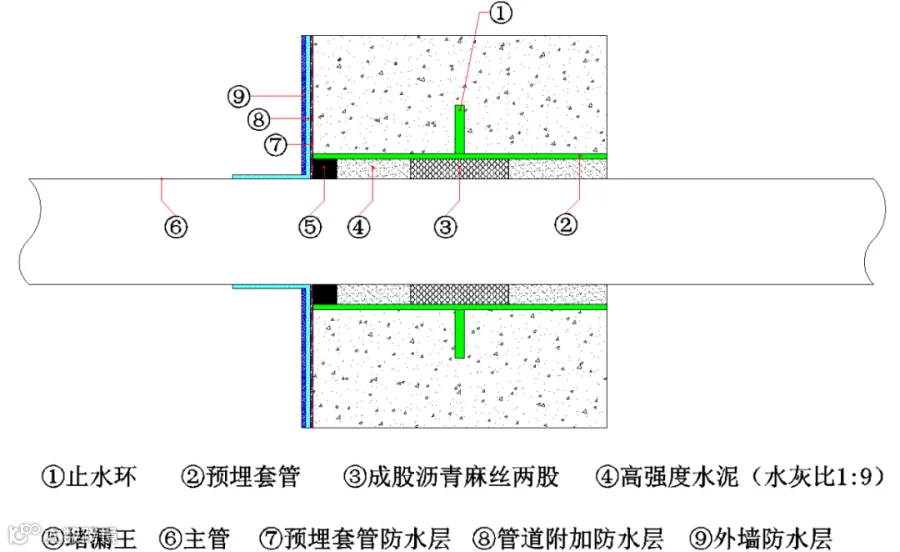

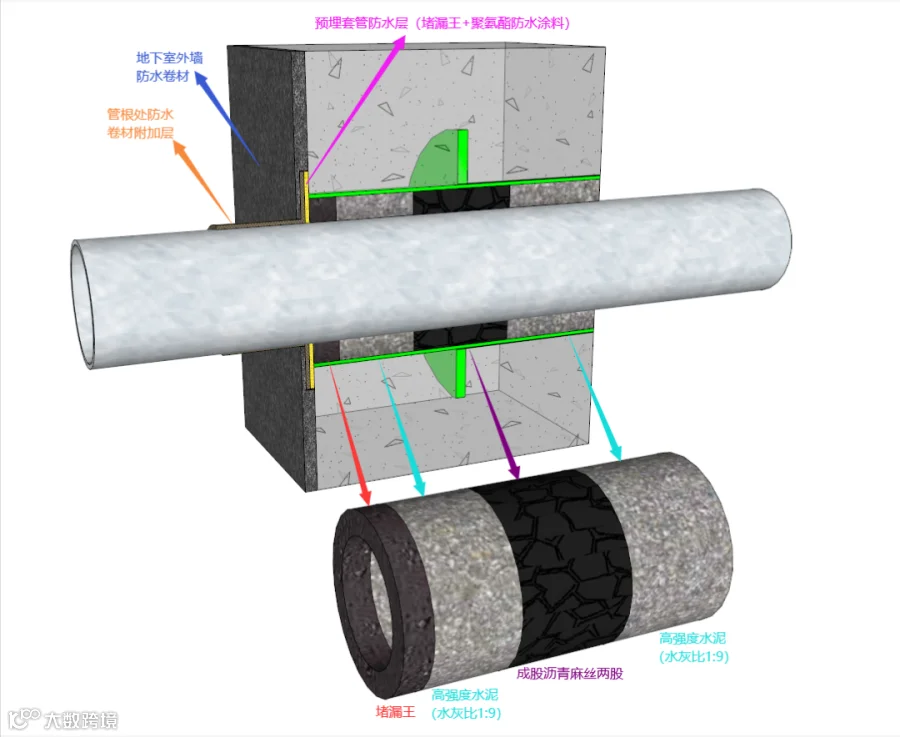

刚性防水套管内部封堵及迎水面防水附加层三维示意图
图1
图2

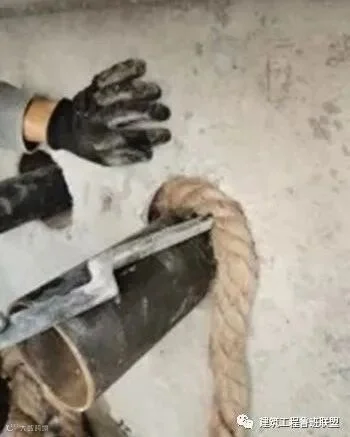

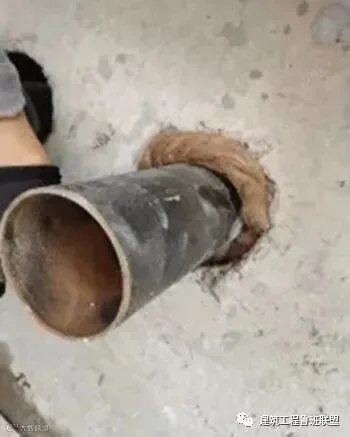

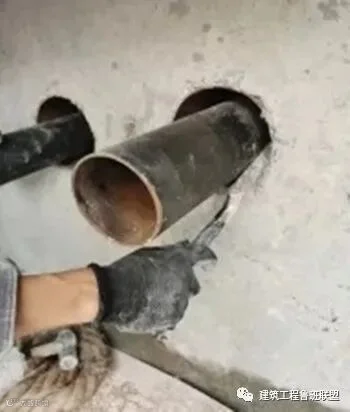

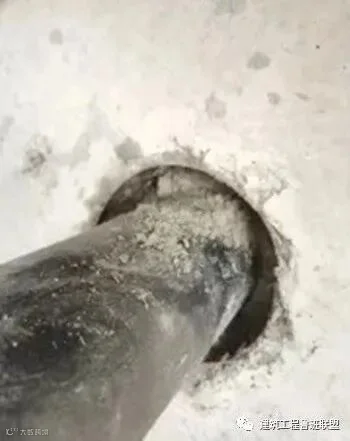

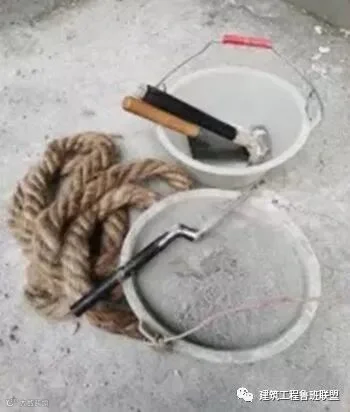

将油麻绳（选用纤维较长、无皮质、清洁、富有韧性的油麻）拧成麻花状（如图3），用麻钎捻入套管内（如图4），捻两圈以上（如图5），约为套管深度的三分之一（如图6），使套管周围间隙保持均匀；
图3
图4
图5
图6

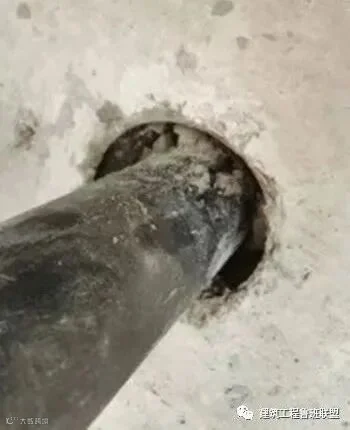

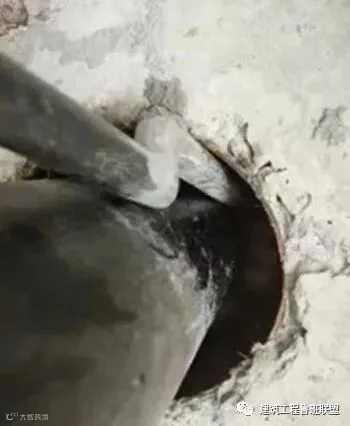

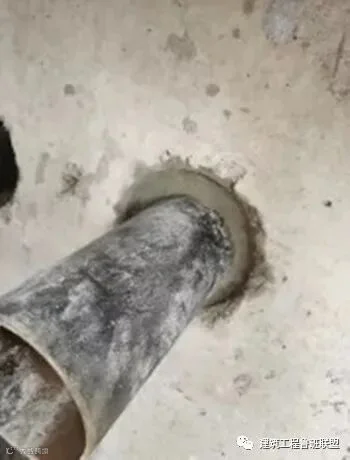

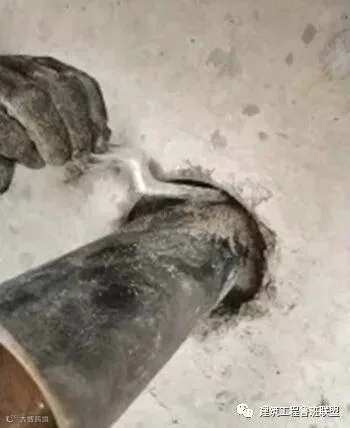

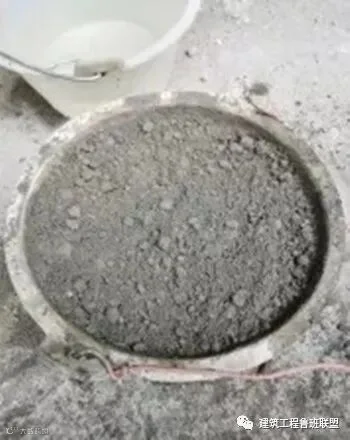

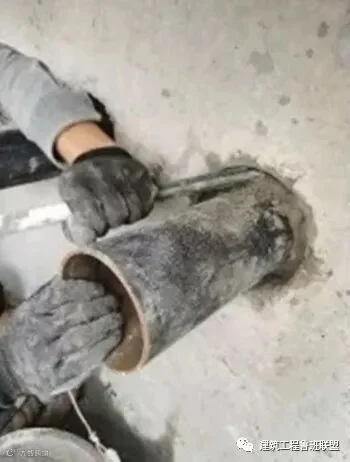

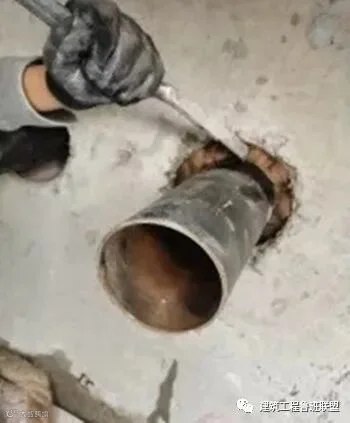

将油麻捻入后进行捻灰（如图7、图8），水泥用42.5级以上加水拌匀（水灰比为1:9）（如图9），用捻凿将灰填入套管（如图10），随填随捣（图11），填满后用手锤打实，直至将套管打至剩余20mm，灰口表面有光泽（如图12）。
图7
图9
图11
图12
捻口养护：套管捻完后应进行养护，用湿土覆盖或用麻绳缠住定时浇水养护，一般养护2-5天。冬季采取防冻措施。

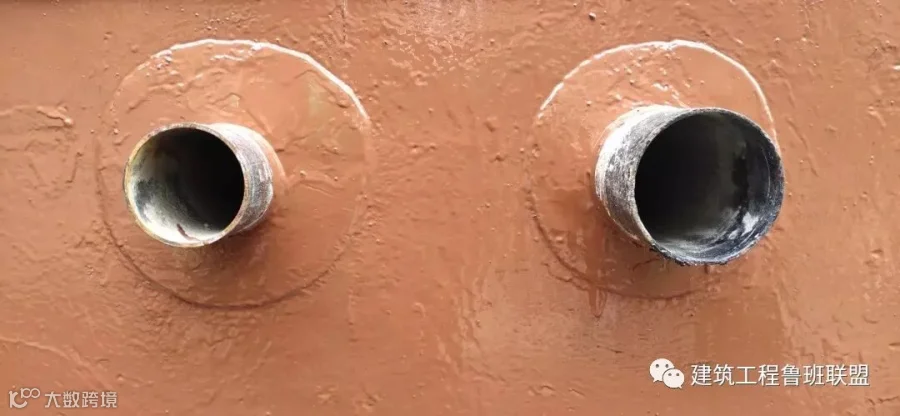

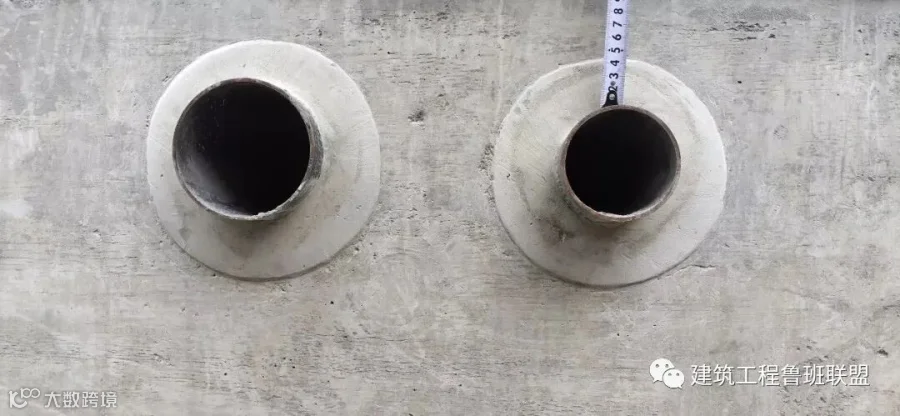

抹平后外表面刷聚氨酯防水涂料。

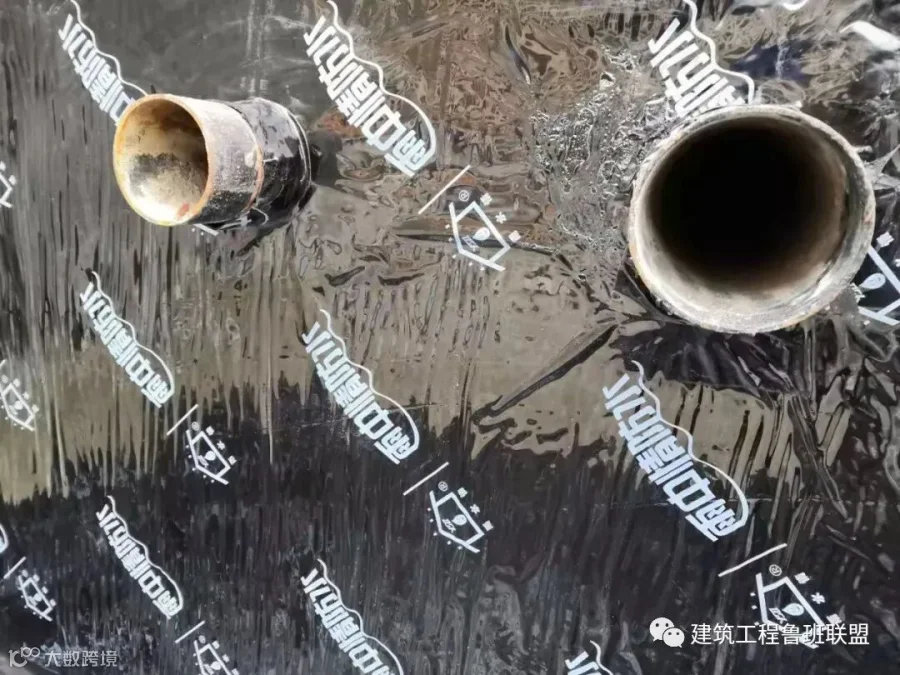

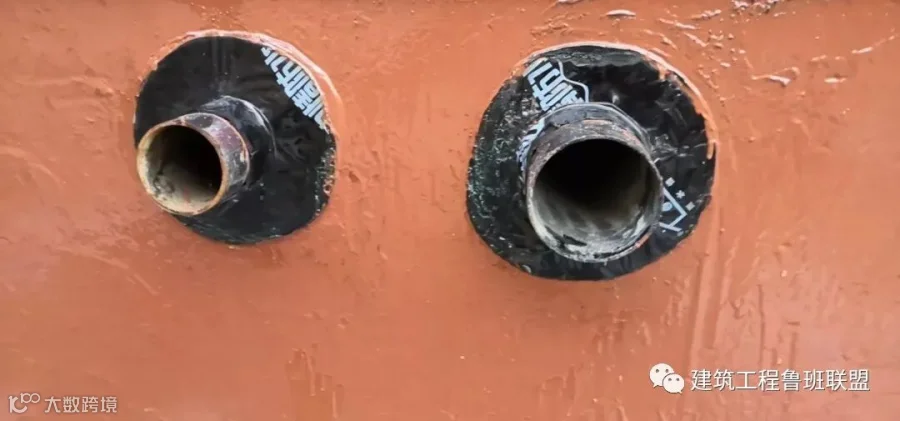

聚氨酯防水涂料干后，管根处防水卷材附加层及地下室外墙防水卷材施工。
施工后及时自检并申请监理验收，完成《刚性防水套管隐蔽验收记录》。
