聚合物水泥（JS）防水涂料，是采用独特的有机无机复合改性工艺研制而成的环保型、湿固性、水硬性柔性防水涂料，可在潮湿基面上施工，是国家建设部九五期间首批推广使用的新一代环保型建筑防水材料。
但JS防水涂料在工程使用中常会遇到以下问题：
原因分析：配料多加水、多加粉料，涂膜过厚，涂膜分层。
预防措施：按产品使用规定配料，多次薄涂。
补救措施：等待干燥。
原因分析：水泥的成膜固化是通过水分挥发和水泥水化实现的。配好的JS防水涂料即使是密封保存，也不能阻止水泥的水化反应，时间一久就会结块。
预防措施：材料搅匀后在1h内用完。
补救措施：无法使用。

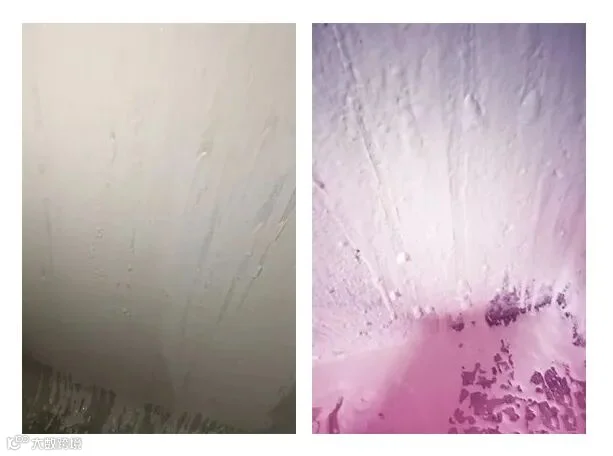

原因分析：外掺水过量，一次涂膜过厚，施工时风大。
预防措施：按照产品规定加水，多次薄涂，避免在大风天施工。
补救措施：按规定配料继续涂覆以达到规定厚度，或进行后续施工覆盖。
案例：
原因分析：基层过于干燥，涂料涂覆后水分迅速渗入基层，基层空隙内的空气被排出，使涂膜出现针孔。
预防措施：涂刷前充分润湿基面，材料可适当多加水调稀，第一层薄涂打底。
补救措施：后续施工可覆盖。

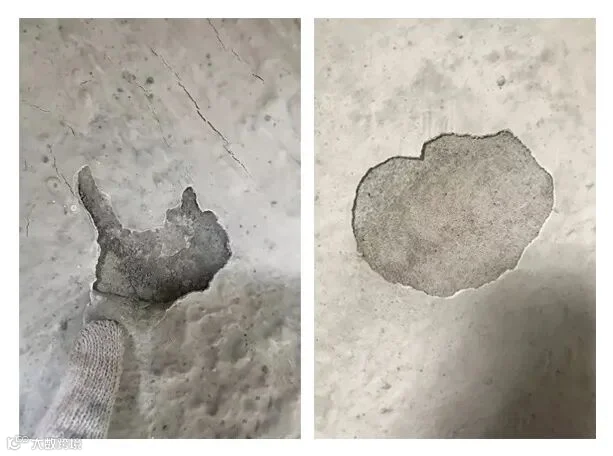

原因分析：基面有浮尘或者基层强度低，基层条件差。
预防措施：注意基层养护，基层清理至无浮尘、无油污、无明水后施工。
补救措施：若情况严重，需将涂膜铲除，修补基层后重新施工。

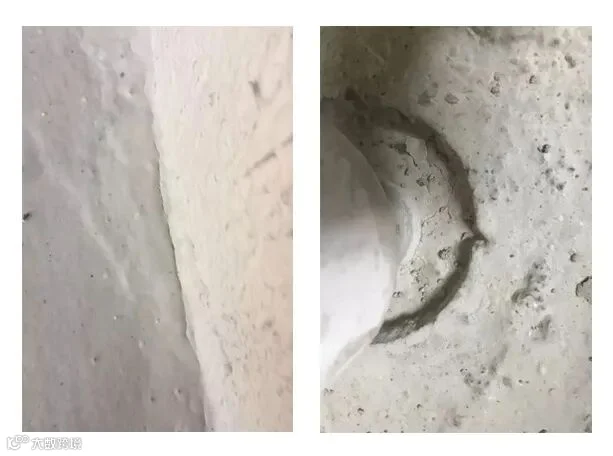

原因分析：
根本原因是涂膜表层、里层的干燥速度不一致，产生的收缩不一致，导致开裂。涂层越厚，越容易开裂。
阴角位置涂膜厚度远大于平面涂膜厚度。
在干燥过程中，阴角处涂膜产生的收缩不一致情况远大于平面，容易在阴角处发生应力集中，因此阴角易开裂。
同理，管根、落水口等部位也容易产生开裂。
预防措施：
涂料涂刷前用砂浆或堵漏灵对阴角、管根等部位进行圆弧处理。
处理后，阴角位置涂膜厚度与平面涂膜厚度接近，在正常涂刷厚度时，可有效避免开裂。
补救措施：
若裂缝很细，直接用涂料补涂，来回涂刷覆盖缝隙即可，干燥后即可下一道工序；
若裂缝较粗，铲掉阴角部位开裂的原防水层（墙地面各150mm宽），用砂浆或堵漏灵在阴角抹弧之后，先薄刷一遍涂料，贴上网格布确保无褶皱，随即涂料覆盖网格布，阴角部位涂料完全干燥后，再大面涂刷防水涂料。
1、基层处理
基层清理：确保基层无油污、无灰尘、无杂物、无明水。
基层修补：低洼处用砂浆找平，松动部位、凸起部位先剔平整，再用砂浆找平。
基层润湿：间隔5min洒水两遍。
2、细部结构处理
嵌填密封材料：地漏和管道周边嵌填密封材料。
圆弧处理：阴角和管根处做圆弧处理。
附加层：地漏、管道周边、阴阳角部位做胎体增强处理。
3、防水层施工
配料：按照配比要求进行配料，搅拌要充分，均匀无结块。
薄涂打底：第一遍施工可多加水，将材料调稀，薄涂打底，不得漏涂，一般为0.2～0.3mm，涂层完全固化后进行下道涂覆。
后续涂覆：两道涂覆间隔8h，涂刷方向应交叉。每次涂膜不宜过厚，0.5～0.8mm，最终厚度不小于1.5mm，建议涂3遍。
4、检查验收
表观检查：是否达到规定厚度，有无气孔、脱落、分层、裂纹等缺陷，并修补。
闭水试验：涂膜固化72h后进行闭水试验。蓄水24h以上，水位高于最高点2cm，不渗漏则合格，验收合格后及时做保护层。
来源：福州丫霸防水堵漏公众号
我们是一家专注建筑防水的专业技术公司，
主要生产防水、堵漏、注浆等系列材料， 承接防水工程方案设计和工程施工， 欢迎大家多联系、多交流、多合作，多多捧场，谢谢关照！ 您刚好需要，我正好专业。 宁德新建工防水科技全国免费热线：400-0593321。 ↓ ↓ ↓ ↓ ↓
▲治渗漏找建工
▲DPS永凝液
▲无机水性渗透型防水剂
▲无机注浆堵漏液
▲建工牌卫生间专用防水涂料
▲混凝土防潮液
▲丙烯酸盐注浆材料
▲水泥基渗透结晶防水涂料
