什么？还有这么多学问！JS聚合物水泥防水涂料的分类及应用

JS聚合物水泥防水涂料产品根据其物理力学性能的不同可分为I型(断裂伸长率＞200%)、Ⅱ型《断裂伸长率＞80%)、Ⅲ型(断裂伸长率＞30%)。Ⅰ型产品适用于活动量较大的基层，Ⅱ型和Ⅲ型产品适用于活动量较小的基层。

高伸长率和高聚灰比产品(即GB/T 23445-2009)《聚合物水泥防水涂料》国家标准中的Ⅰ型产品)是以聚合物为主的防水涂料，主要适用于非长期浸水环境下的建筑防水工程，聚合物与水泥的质量比(聚灰比)一般为：聚合物：水泥=1：1或聚合物：水泥=1：0.7。

此类产品的多数性能与单组分丙烯酸酯聚合物乳液防水涂料较为相似，成膜后其强度更大些，断裂伸长率则略低些，但由于粉料中含有水泥，因此其乳液的耐碱稳定性相对较好些，对基层的适应范围则更广，无论其基面干燥或潮湿，即使有泛碱现象，一般也都能应用。由于国内防水界对高伸长率产品比较接受，加之绝大部分施工部位均可使用，故此类产品应用极为广泛。

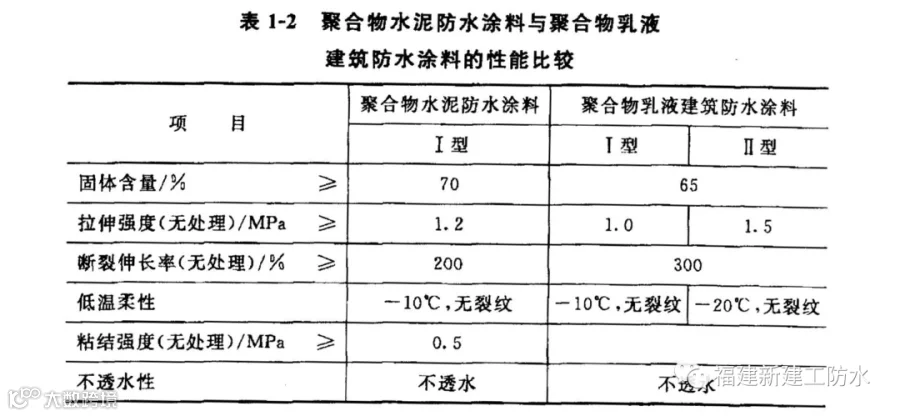

此产品与JS聚合物乳液防水涂料的性能对比见表1-2。由表1-2的比较可以看出，JS聚合物水泥防水涂料总体上与其他防水涂料的应用差别并不太大，主要表现为对基面有更好的适应能力。JS聚合物水泥防水涂料在施工时，对其基面的干燥程度并没有什么要求，无明水即可，而其他高分子防水涂料一般均要求基面干燥，这一点在施工应用中是极其重要的。在通常情况下，施工现场的基本状况很难达到施工的理想状态，施工的基面一般为混凝土或砂浆，新的基面一般含水率较高，碱度也很大，故这些情况对涂料的实际成膜有很大的影响。为了达到施工的理想效果，施工时或者增加基面处理的成本，或者需等待新的基面含水率降低后再进行施工，这亦势必耽误工期，最终还是影响施工成本。JS聚合物水泥防水涂料则因自身含有水泥，故基面即使具有很高的碱度，也不影响其成膜。当施工现场的基面潮湿时，JS聚合物水泥防水涂料还可以利用水泥与水的水化反应来消除基面含水率较高的不利影响，同时由于将水泥引入了防水涂料的组成成分，故而使JS聚合物水泥防水涂料有了很好的温差变形性能，即使温度变化时，涂膜的变形量亦很小，这样就避免了由于防水层自身收缩变形所带来的应力破坏。

目前这类高伸长率的产品是JS聚合物水泥防水涂料的主流产品，各地设计施工大都采用此类产品。一方面聚合物的含量较高，弹性好，符合多年来的施工习惯；另一方面高聚合物含量也是不透水性能的保证，良好的聚合物连续相足以保证材料致密而不透水。

在应用方面，这类高伸长率产品尤其适用于卫生间的防水。卫生间与其他施工部位不同，其环境湿度大，通风不畅，基面不易干燥，异形节点较多。综合所有因素，JS聚合物水泥防水涂料是目前卫生间防水最为理想的材料，因为它可以在潮、湿基面施工，干燥速率快，异形部位操作简便，较低的挥发分，施工过程较为安全，而在这些方面，其他的防水材料则有所不足。

屋面防水工程，传统的做法一般均采用防水卷材，但由于屋面设计的变化，近年来不但坡屋面增多，而且对坡屋面同时有了造型的要求。变化多姿的屋面造型则增加了屋面的异形部位，也势必使传统的防水卷材在施工方面处于较为不利的局面，这使卷材屋面防水工程的施工工艺变得更为复杂，无形中增加了防水工程的造价。而JS聚合物水泥防水涂料粘结强度高，因其含有大量的极性基团，故而使涂膜与基面、涂膜与饰面层均能粘接牢固，形成整体无缝、致密稳定的弹性防水层，涂布在垂直面、斜面及各种复杂的基面上均有良好的效果，这些特点决定了其完全适用于屋面防水工程。此外屋面保温层大都采用水硬性保温砂浆，亦存在基面干燥的问题，因此这种材料已成为屋面防水的重要材料。

JS聚合物水泥防水涂料从施工技术的角度来看，由于水泥所具有的特殊性，故应注意以下事项。

▲建工牌卫生间专用防水涂料

低伸长率和低聚灰比产品(即GB/T 23445-2009)《聚合物水泥防水涂料》国家标准中的Ⅱ型和Ⅲ型产品)是以水泥为主的防水涂料，适用于长期浸水环境下的建筑防水工程，其聚合物与水泥的质量比(聚灰比)为聚合物：水泥=1：2或2以上。这类产品由于聚合物的含量相对较低，其材性相对而言则偏于硬质材料，故从定义上来讲，也不太好把握，目前有的将其称之为涂料，有的则将其称之为柔性砂浆。一般的防水涂料在习惯上应当有聚氨酯那样的橡胶特性，故将其称之为柔性涂料似乎不合乎于习惯，若将其称之为砂浆，则这类产品并不提供抗压、抗折强度，而且砂浆一般也没有弯折性能。其产品厂家认为是刚柔并济，用户则觉得既不刚也不柔。然而，这类产品在各国得到了很大的发展，这说明了其还是具有合理之处，因此在GB/T 23445-2009标准中还是把这类产品列了进去。

低伸长率产品与高伸长率产品不同，这类产品有两个连续相，即聚合物与水泥。由于粉料的比例增加，如果继续使用较细的粉体材料，粉料的比表面积则太大。因此粉料中的细骨料应当有一定的级配。由于粉料比例的增大，此类涂料产品在成膜后的性能也就有所不同，主要表现在以下几个方面：

JS聚合物水泥防水涂料在建材行业标准JC/T 894-2001 编制、发布、应用的同时，我国广东、福建、四川等地区的企业还开发出了一种被称之为“弹性水泥”、“弹性水泥防水材料”或“弹性水泥防水涂膜”的聚合物水泥防水产品。这类产品的共同特点是聚灰比较低，断裂伸长率则比JC/T 894-2001行业标准中的Ⅱ型指标还要低(JC/T 894-2001行业标准中的Ⅱ型指标为80%)，仅为20%~50%，这类聚合物水泥防水产品产量很多，且在房屋建筑防水工程中已有较多应用。若从材料组成比较，其与JC/T 894-2001规定的产品相同；若从产品性能上比较，则不能将其归类于“聚合物水泥砂浆”，由于JC/T 894-2001行业标准中未包括这类产品，有些厂商制定了企业标准。福建省建设厅则在制定的DBJ-13-39—2001福建省工程建设地方标准《建筑防水材料应用技术规程》中，提出了聚合物水泥复合防水涂料I类产品的断裂伸长率为39%的技术要求。此类产品与日本建筑学会标准《聚合物水泥系涂膜防水工程施工指南(草案)》(2006年)中B类产品(断裂伸长率指标为30%，参见表1-4)十分接近，故在编制GB/T23445-2009《聚合物水泥防水涂料》国家标准时，在保留原JC/T894—2001标准中Ⅰ型和Ⅱ型的基础上，将这类与日本“指南”中的B类十分接近的产品单独列为Ⅲ型，以与一般的Ⅱ型产品相区别。

由于低伸长率产品的伸长率较低，施工时则更需要注意基面的处理。除了基面平整等一系列要求外，基面的裂缝处理更为重要，一些显而易见的裂缝应先用密封胶进行密封处理，一些可能有变形的部位最好加布处理；由于水泥的比例大，双组分混合后黏度则很大，在进行配比时，一定要参照说明书加水，不宜任意地添加，否则砂粒可能沉淀，影响施工质量；低伸长率产品可用时间比高伸长率产品可用时间会更短，一次配料更不可太多。
