导语

丙烯酸盐灌浆材料(acrylate grouting material)由丙烯酸和金属离子结合组成有机电解质，丙烯酸盐单体一般溶于水，根据组成的金属不同，聚合后可得到溶于水和不溶于水的两种聚合物。

丙烯酸盐灌浆材料以水为溶剂，环保性好，黏度低，可灌性好，凝胶速度可调，凝胶体弹性好、渗透系数低，适合应用于建筑工程防渗堵漏、松散土体的固结以及溶(图)洞充填等领域。

▲丙烯酸盐注浆材料

丙烯酸盐是由丙烯酸根离子与金属离子组成的有机电解质，一般水溶性良好，其聚合物的水溶性与金属盐价态有关。一价金属盐(如钠、钾等)形成的丙烯酸盐如丙烯酸钠、丙烯酸钾等聚合后生成水溶性的聚合物，它们是典型的高分子电解质，当加入二价及二价以上金属离子(如铝、铅、铁、钙、镁、锌)就可生成不溶于水的聚合物，被用作絮凝剂、土壤固化剂、增稠剂等。二价的金属盐(如钙、镁、铝等)形成的丙烯酸盐如丙烯酸镁、丙烯酸钙、丙烯酸铝等聚合后生成的聚合物不溶于水。多价金属盐形成的丙烯酸盐由于重金属离子毒性大，易污染环境，不适合用于丙烯酸盐灌浆材料。

通常将丙烯酸与碱金属或碱土金属的氧化物，或氢氧化物，在常温或稍高温度下反应可制得丙烯酸盐单体，由一价金属盐形成的丙烯酸盐单体可溶于水生成水溶性的聚合物，它们是典型的高分子电解质，当加入二价及二价以上金属离子就可生成不溶于水的聚合物。由二价的金属盐形成的丙烯酸盐聚合物不溶于水，为了提高聚合物的强度等物理力学性能指标，常常也加入交联剂参与固化反应。为了反应迅速、完全，常使用氧化还原引发体系，通过游离基聚合反应生成不溶于水的含水聚合物凝胶体。

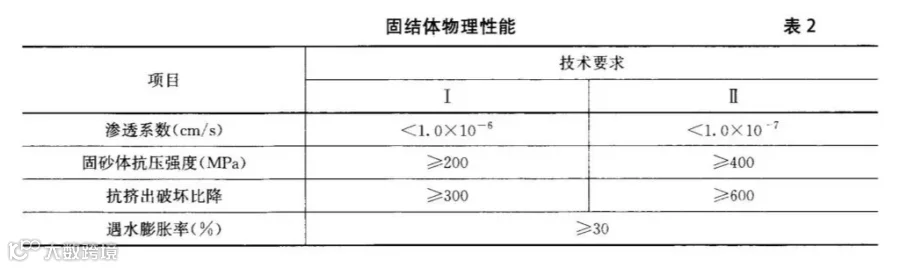

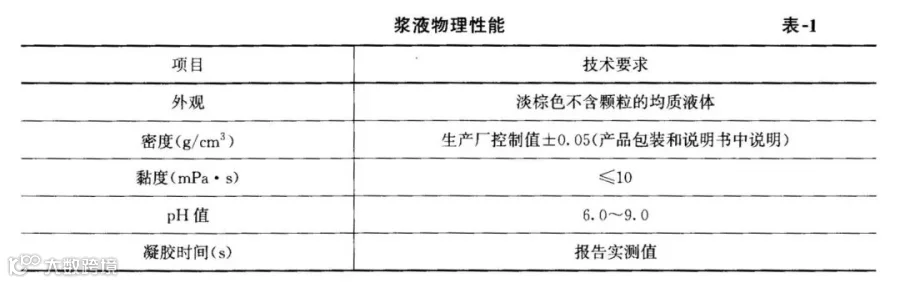

根据凝胶体的物理性能，丙烯酸盐灌浆材料凝胶体分为Ⅰ型和Ⅱ型，Ⅱ型的性能指标高于Ⅰ型的性能指标，Ⅰ型材料多由钠、钾、镁等金属盐组成，Ⅱ型材料多由钙、铝、锌等金属盐组成。《丙烯酸盐灌浆材料》JC/T 2037—2010规定了丙烯酸盐灌浆材料凝胶体应满足表2中的各项要求。

丙烯酸盐浆液黏度<10mPa·s，是黏度最低的化学灌浆材料，可灌性好。并且由于浆液是水溶液，对混凝土、砂土颗粒的浸润性好，对混凝土的微细裂缝和孔隙以及砂土的微细孔隙都有非常好的可灌性。

丙烯酸盐作为灌浆材料使用新型环保无毒的交联剂，以水为溶剂，盐类以一价金属盐和二价金属盐为主，形成的丙烯酸盐灌浆材料LD₅₀可大于8850，已满足无毒级要求。





















            就像漂流瓶扔进大海







            一篇文章要想漂得远








            得靠您转发或点在看推荐







            感谢您的耐心阅读







            请顺手点个"赞"点个"在看"吧






↓↓↓
