系统概述

七氟丙烷灭火系统由火灾自动报警灭火控制系统、灭火剂贮存容器、驱动容器、驱动阀、选择阀、单向阀、压力讯号器、安全阀、支架、喷头、管道系统等组成。具有自动探测火灾，自动报警及控制联动设备、自动灭火等功能。在紧急情况下，可进行电气手动和机械应急手动方式启动灭火。

该系统具有功能完善，工作准确可靠，维护方便等优点。可广泛适用于电子计算机房、电讯中心、地下工程、海上采油平台、图书馆、档案馆、珍品库、发电机房、变配电室等防护区。

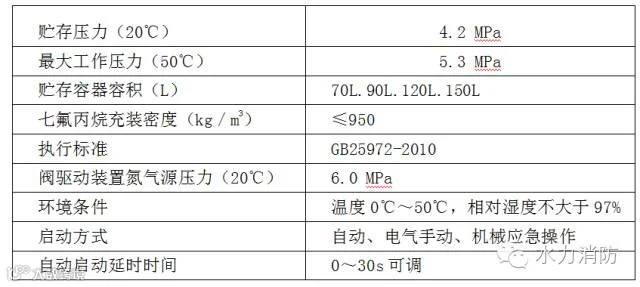

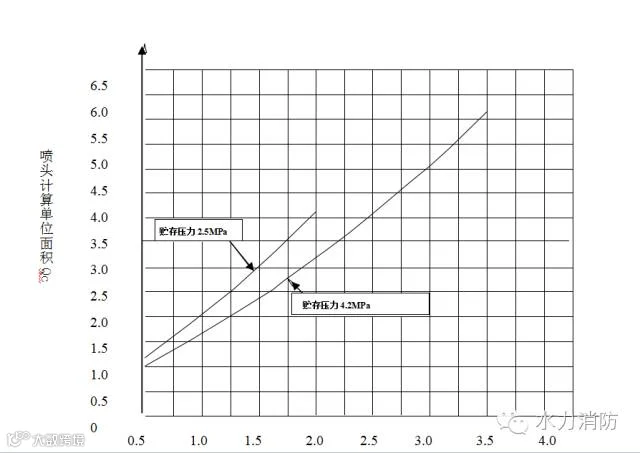

技术参数

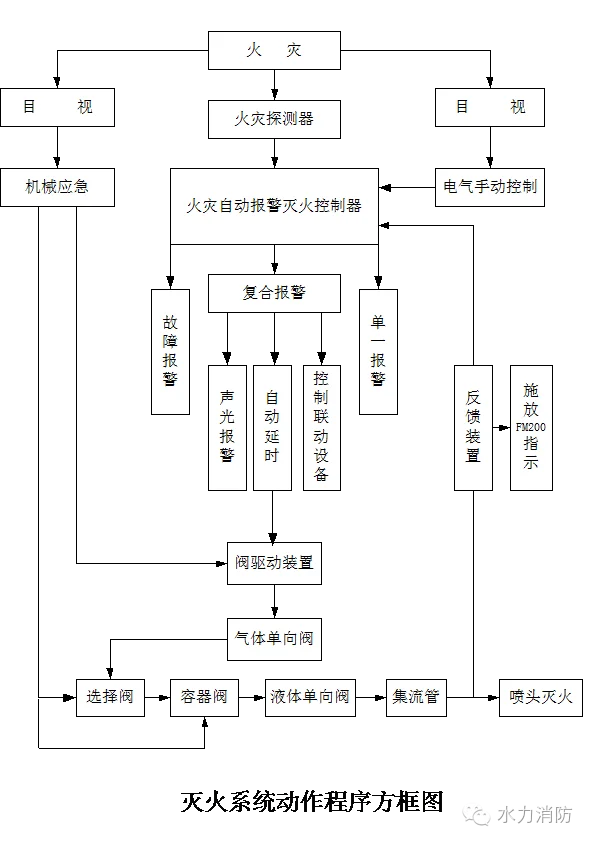

动作程序

工作原理

1、自动控制

将火灾自动报警灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当防护区发生火情，感温、感烟探测器发出火灾信号通过火灾自动报警灭火控制器的逻辑分析后，即发出声光复合报警信号，同时发出联动指令，关闭联动设备，经过一段延时后，发出灭火指令，打开启动阀释放启动气体，启动气体通过控制气体管道打开相应的选择阀和容器阀，释放灭火剂，实施灭火。

2、电气手动控制

将火灾自动报警灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态，当防护区发生火情，可按下启动/停止盒或火灾自动报警灭火控制器上的启动按钮，即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。

3、机械应急手动控制

当保护区发生火情，火灾自动报警灭火控制器不能发出灭火指令时，应通知有关人员撤离现场关闭联动设备，然后拔出相应电磁阀上的安全插销，按下按钮可打开启动阀，释放启动气体，即可打开选择阀、容器阀、释放灭火剂，实施灭火。若此时遇上因启动阀维修或启动钢瓶充换启动气体不能工作时，应先手动拉起区域所需灭火剂钢瓶容器阀气缸上的安全销，按下容器阀上的手动按钮，实现灭火操作，<有选择阀的区域要先开启选择阀>。

当发生火灾警报，在延时内发现有异常情况，不需要启动灭火系统进行灭火时，可按下启动/停止盒或火灾自动报警灭火控制器上的紧急停止按钮，即可阻止灭火指令的发出。

系统组成

本厂提供的系统部件按全淹没灭火系统设计，通常可以组成以下两种系统形式。

（1）组合分配系统：由一套公共的灭火剂储存装置对应几套管网系统，保护多个防护区域的构成形式。

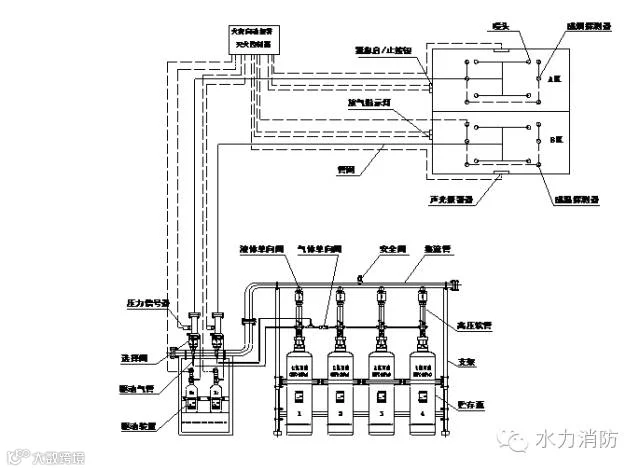

组合分配系统图

（2）单元独立系统：由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成形成。根据需要可分为单瓶组独立系统和多瓶组独立系统。

单元独立系统图

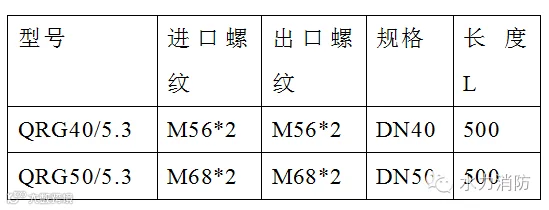

系统部件

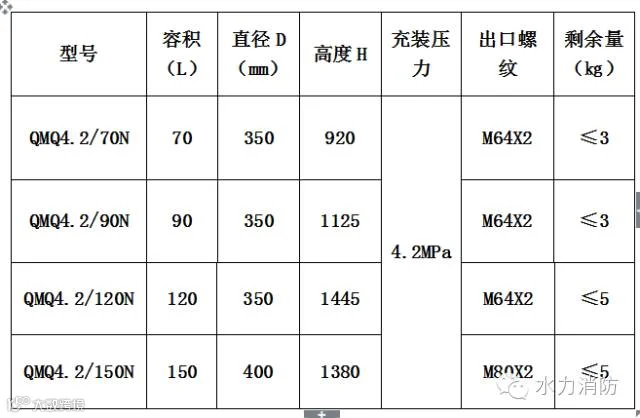

1、灭火剂瓶组：

结构：由储存容器瓶、容器阀、手动/气动阀及虹吸管等组成。

工作原理：储存容器是钢制压力容器，灭火剂以液态储存在容器内，通过氮气增压至设计压力。当发生火灾时，来自启动瓶组的控制气流使气动阀动作，而使容器阀开启，灭火剂经过虹吸管从容器阀出口释放。

如果只需要一套灭火剂瓶组的灭火剂量就能满足防护区灭火浓度要求，则系统不用启动瓶，改用手动/电磁阀为启动装置，直接使容器阀开启释放出灭火剂。

紧急情况时，也可拔出手动按钮保险销，压下按钮，立即能使容器阀开启。

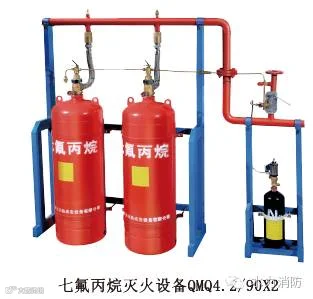

灭火剂瓶组外形图

2、启动瓶组：

结构：由气瓶和电磁启动阀组成。

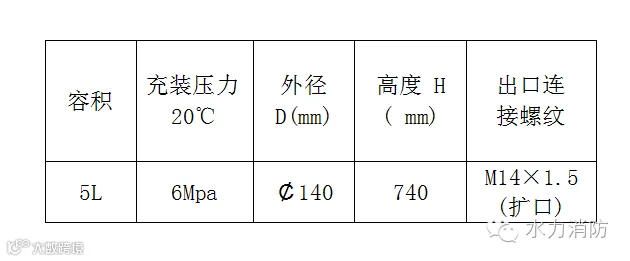

工作原理：气瓶是钢制压力容器，内充装高压氮气。当发生火警时，火灾报警控制器输出DC-24V电流，电磁铁动作打开启动阀，使气瓶内N2释放，经过驱动管道，驱动容器阀开启。紧急情况时，也可拔出手动按钮保险销，压下按钮，立即能打开启动阀。

3、手动/电磁阀：

结构：手动/电磁阀主要阀体，连接座、电磁铁、顶杆、弹簧、手动按钮手动保险销等组成。

工作原理：手动/电磁阀装于启动瓶组或容器阀上。当防护区发生火警时，火灾报警控制器输出DC24V电流，使电磁铁动作，推动顶杆把容器阀或启动阀打开。紧急情况时，可以立即拔出手动保险销，压下按钮，开启容器或启动阀。外形如下图。

4、选择阀（或称分配阀）：

结构：选择阀主要由阀体、驱动气缸等组成。

工作原理：选择阀用于组合分配系统，当选择阀所对应的防护区发生火警，火灾报警控制器输出DC24V电流打开分配阀所对应的驱动阀，启动气体通过控制气管，驱动气管把选择阀打开后，再通过控制气管、气体单向阀去启动灭火剂容器阀，灭火剂经集流管、选择阀及管网施放到防护区。紧急情况时：也可板动手柄，使选择阀开启，但非紧急情况，严禁人员扳动手柄，以免造成误动作。外形图如下。
