图解泡沫-雨淋灭火系统消防设施操作！
>

图解泡沫-雨淋灭火系统消防设施操作！

图解泡沫-雨淋灭火系统消防设施操作！ 水力消防科技有限公司
2016-11-11
1
导读：点击水力消防了解更多详情【水力消防】关注消防安全，祝您一生平安！ 图解泡沫-雨淋灭火系统消防设施操作！
点击
水力消防
了解更多详情
【水力消防】关注消防安全，祝您一生平安！

一.系统用途
　　危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等处的消防保护。另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。

二.系统结构

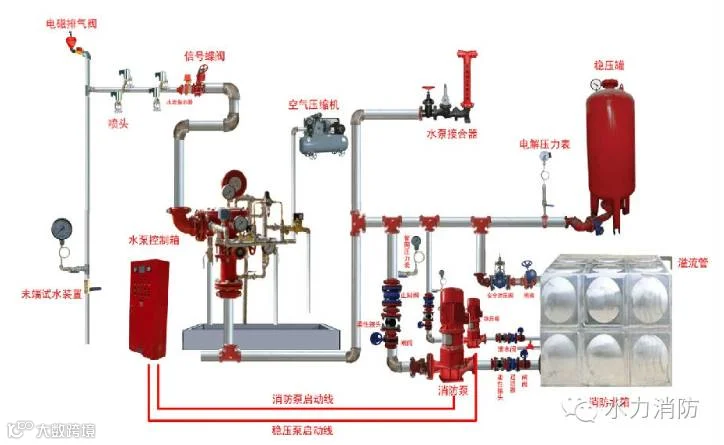

　　主要由泡沫比例混合装置、雨淋报警阀组、泵组、探测器、报警灭火控制器、联动控制系统、洒水喷头和管道、阀门及附件等组成。

三  系统动作原理

　　伺服状态下隔膜雨淋阀为常闭状态。当保护区发生火灾时，火灾探测系统将火灾信号反馈至控制中心，控制中心经判断后，发出灭火指令，打开隔膜雨淋阀控制管路上的电磁阀，隔膜雨淋阀压力腔泄压，从而打开隔膜雨淋阀，隔膜雨淋阀动作后，位于其报警管路的水力警铃和压力开关均会动作。
　　水力警铃发出声报警信号，提示现场人员系统动作，压力开关动作将信号反馈给泵控制柜启动消防水泵，同时泡沫比例混合装置上泡沫液控制阀打开，带有压力的泡沫混合液经隔膜雨淋阀进入系统管网，通过末端泡沫喷头喷洒灭火。为系统源源不断的提供泡沫混合液。
　　此时由于隔膜雨淋阀控制管路上的电磁阀具有自锁功能，所以雨淋阀被锁定为开启状态(无论电磁阀此时是否已断电)，灭火后，按下控制面板上泡沫液控制阀关闭按钮或手动关闭，手动将电磁阀复位后，稍后雨淋阀将自行复位。

四、系统各部件构成及用途

　　4.1泡沫比例混合装置
　　4.1.1概述

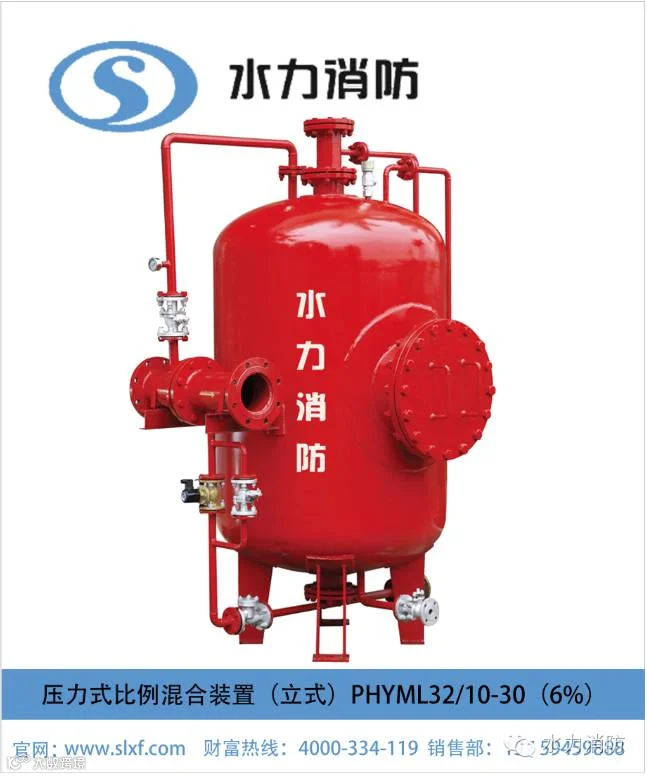

　　PHYM32/1压力式泡沫比例混合装置(以下简称装置)是用于油田、炼油厂、石油化工厂、汽车库、飞机库、油库运输船和码头等场所消防用固定式低倍数泡沫灭火系统工程的重要设备。其提供的泡沫混合液与泡沫产生器、泡沫喷头、泡沫枪、泡沫炮或其它喷射设备配套使用，可产生低倍数空气泡沫用以扑救A类或水溶性与非水溶性B类火灾。
　　4.1.2工作原理

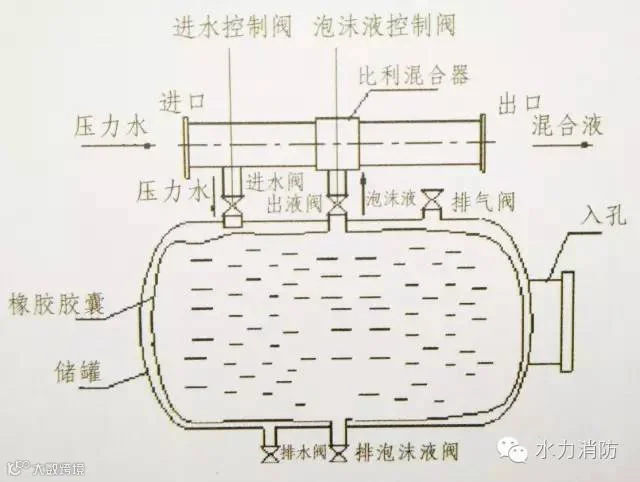

　　产品为胶囊型泡沫装置，在储罐内装有高强度橡胶胶囊，胶囊把泡沫液和水完全隔开。其工作原理是由水和泡沫液等量置换(见下图)。

　　每次使用可提供准确按比例混合的(3%或8%)混合液，使用后剩余泡沫液仍可继续留用，因此可最大限度地节约泡沫液，降低消防成本。
　　当系统工作时，压力水源通过进水管由进水阀向储罐充水挤压胶囊置换出泡沫液在比例混合器中与水按比例混合成低倍数泡沫混合液，由出口输送出去。
　　4.1.3结构特征

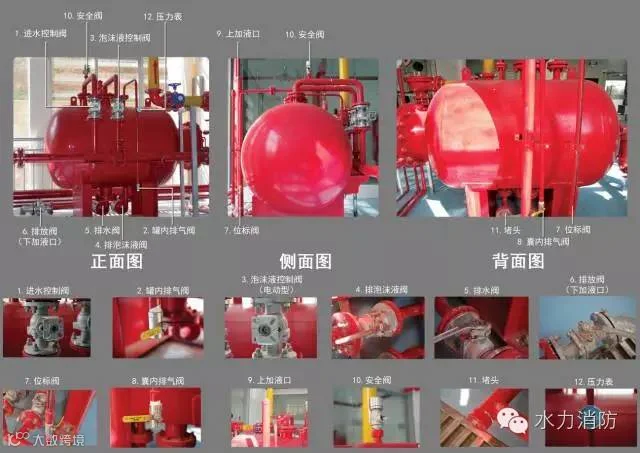

　　装置是由带胶囊的泡沫液储罐和泡沫比例混合器、进水管路、出液管路、排气管路、位标和排液管路等组成。每个管路均装有阀门;比例混合器安装在罐体侧面;进水、出液两管路使罐体与混合器连通，在进水管路和排气管路上还安装有安全阀和压力表(见下图)。

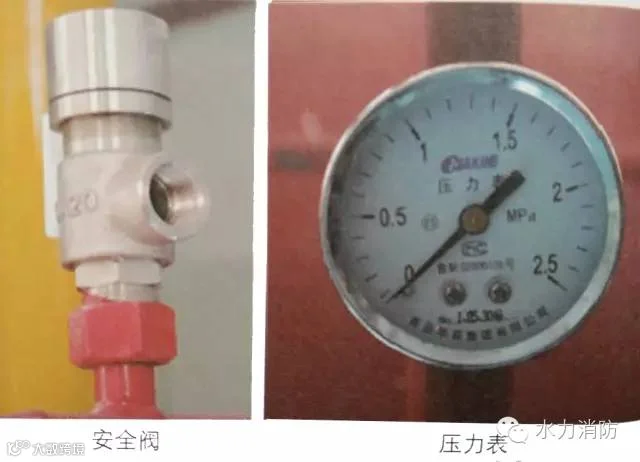

　　排液管路、进水管路、出液管路、排气管路可构成一个完整的清洗环路，能用清水对罐体、出液管路、比例混合器进行全面的清洗，清除泡沫液储罐和管路内的污物杂质。装置上的安全阀是保证当储罐内压力超过最大工作压力的1.05~1.1倍时打开泄压，当储罐内压力下降至工作压力时，安全阀关闭，起到保护泡沫储罐的作用。

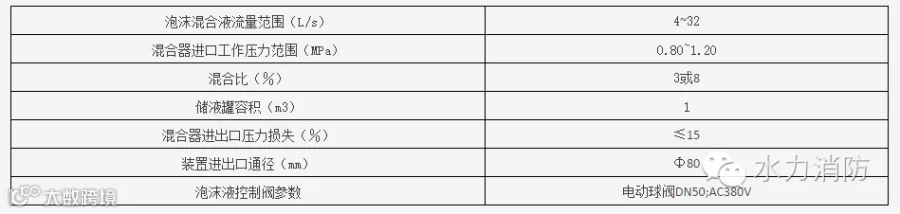

　　4.1.4主要技术参数
　　4.2隔膜雨淋阀
　　4.2.1雨淋阀组成

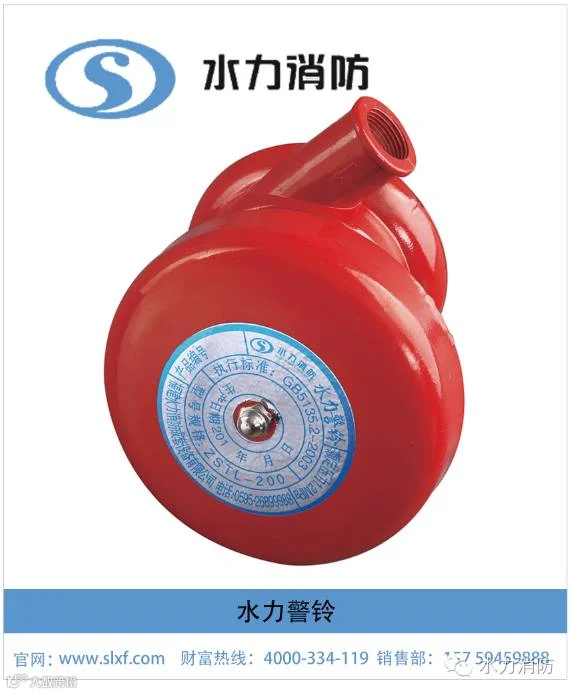

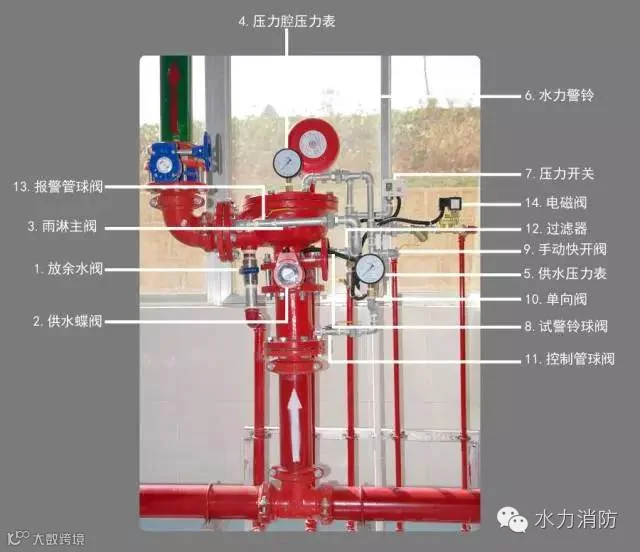

　　隔膜雨淋阀是由隔膜主阀、供水蝶阀、单向阀、电磁阀、手动快开阀、过滤器、压力开关、水力警铃等主要部件组成，其主要部件材料采用球墨铸铁，具有安全可靠、成本低廉、抗腐蚀性能好、使用周期长、便于安装、维护方便等特点。隔膜雨淋阀结构及安装示意图见图示。

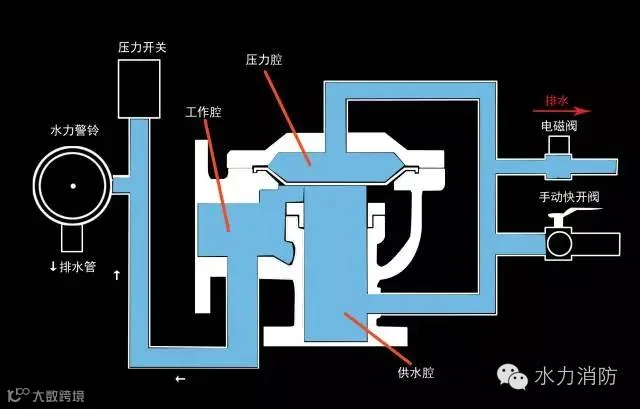

　　4.2.2 工作原理图

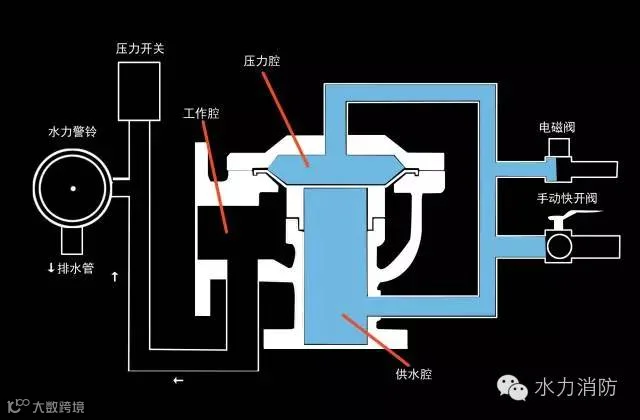

　　阀体伺机状态

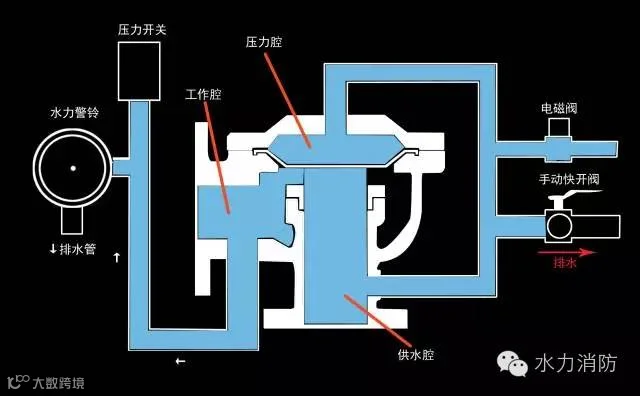

　　阀体工作状态(电动开启)
　　阀体工作状态(手动开启)
　　4.2.3 主要技术参数
　　4.3泡沫喷头
　　4.3.1概述
　　PT系列空气泡沫喷头是用于固定式泡沫灭火系统，能产生和喷洒空气泡沫的灭火设备，当泡沫混合液经输送管道通过空气泡沫喷头时，形成低倍数空气泡沫进行喷洒，实施灭火。

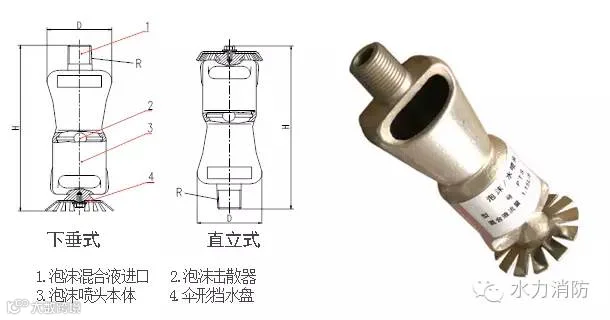

　　4.3.2 泡沫喷头结构及外形尺寸见下图
　　泡沫喷头外形尺寸
　　4.3.3工作原理
　　空气泡沫喷头与固定式泡沫灭火系统配套使用，泡沫喷头所需泡沫混合液由泡沫比例混合装置提供，适用于3%或8%型低倍数泡沫混合液。
　　当泡沫混合液经由管道输送至泡沫喷头，在喷头内部混合液与其吸入的空气充分混合，形成扩散的雾化射流，触及喷头内壁、泡沫击散器等形成涡流，并因此而发泡，成为低倍数泡沫，再经伞型挡水盘，在其周围的保护面积内均匀的喷洒泡沫，覆盖在燃烧物体的表面，窒息、冷却从而扑灭火灾。

五、维护与保养
　　5.1系统维护、保养和调试应由专业人员进行。应熟悉泡沫-雨淋灭火系统的原理、性能和操作要求。
　　5.2系统投入正常运行后，必须按有关规定或技术标准定期进行检查。至少每三个月
　　至半年进行一次试验和维护保养。试验时，打开主排水阀，分别采用电动和手动控制方式对系统进行测试。测试完后应手动关闭泡沫比例混合装置上泡沫液控制阀、雨淋阀的主排水阀。
　　5.3隔膜雨淋阀控制管路上电磁阀具有自锁功能，当雨淋阀被锁定为开启状态(无论电磁阀此时是否已断电)，调试、灭火后，手动将电磁阀复位后，稍后雨淋阀将自行复位。
　　5.4 泡沫比例混合装置上的安全阀应按期进行校验。
　　5.5根据灌装的泡沫液供应商质保要求，应定期对罐内贮存的泡沫液进行抽样检验。
　　5.6泡沫喷头安装维修时，不得损坏喷头内部泡沫击散器及喷头进口;
　　5.7更换配件与维护必须由专业人员进行，必要时可委托本公司对产品进行定期维护和保养。

六、系统调试
　　6.1系统开通
　　6.1.1将探测系统设定在工作状态。
　　6.1.2使雨淋阀的电磁阀处于关闭状态。

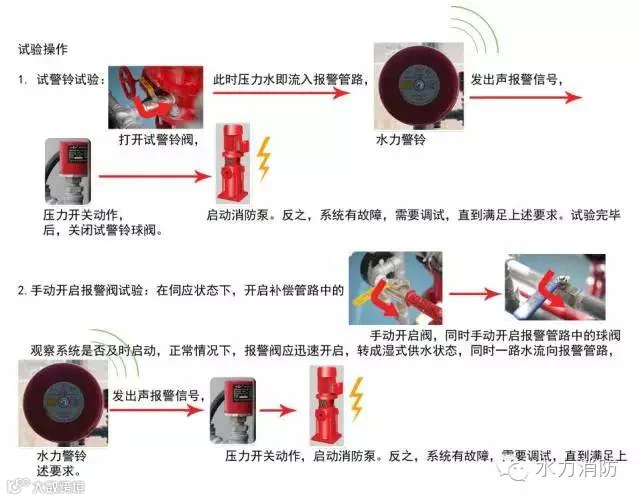

　　6.1.3检查雨淋阀控制腔压力表显示值，当压力稳定不再升高时，打开试警铃球阀，检查压力开关应有反馈信号，水力警铃应发出声报警。
　　6.1.5打开雨淋阀后信号阀，检查系统各阀门应符合表1、表3和第4.1.8.4条的要求后，此时系统处于开通状态。
　　6.2系统操作
　　6.2.1自动
　　6.2.1.1发生火灾时，火灾探测器向控制系统反馈火灾信号，控制系统接受到信号后，发出灭火指令。
　　6.2.1.2控制系统发出指令打开雨淋阀控制管路上的电磁阀。
　　6.2.1.3雨淋阀和泡沫液控制阀相继自动开启。
　　6.2.1.4泡沫混合液通过雨淋阀，经泡沫喷头喷放实施灭火。
　　6.2.2电气手动
　　6.2.2.1发生火灾时，火灾探测器向控制系统反馈火灾信号，控制系统接受到信号后，发出灭火指令。
　　6.2.2.2人员通过控制面板，打开雨淋阀控制管路上的电磁阀，再打开泡沫液控制阀。
　　6.2.2.3雨淋阀和泡沫液控制阀相继开启。
　　6.2.2.4泡沫混合液通过雨淋阀，经泡沫喷头喷放实施灭火。
　　6.2.3机械应急手动
　　6.2.3.1人员发现火灾。
　　6.2.3.2打开雨淋阀控制管路上手动快开阀和泡沫比例混合装置上泡沫液控制阀。
　　6.2.3.3雨淋阀和泡沫液控制阀开启。
　　6.2.3.4泡沫混合液通过雨淋阀，经泡沫喷头喷放实施灭火。
　　6.2.4复位
　　6.2.4.1关闭泡沫液控制阀，打开启动过的雨淋阀上各阀门，让系统继续喷水冲洗雨淋阀及阀后管网，至喷头及各阀门出口处，完全喷出清水后，消防水泵停止运行。
　　6.2.4.2电磁阀复位(电动开启时);手动快开阀复位(机械应急开启时)。
　　6.2.4.3检查系统各阀门应符合表1、表3和第4.1.8.4条的要求后，此时系统处于复位状态。
