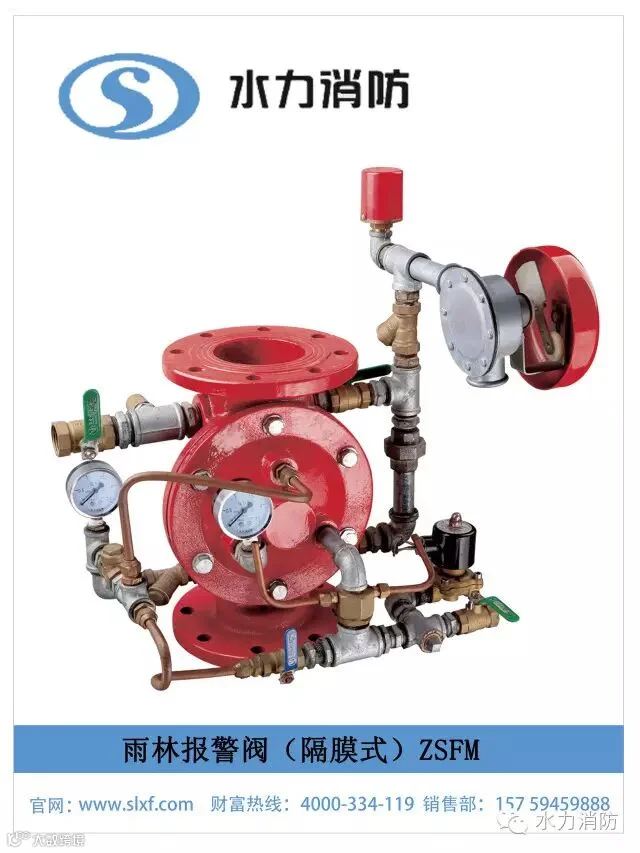

产品简介

ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

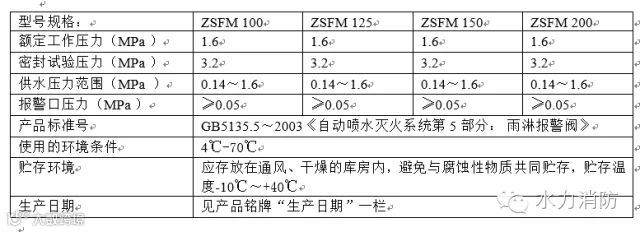

产品型号规格及技术参数

主要结构

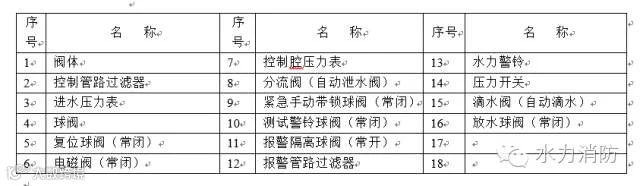

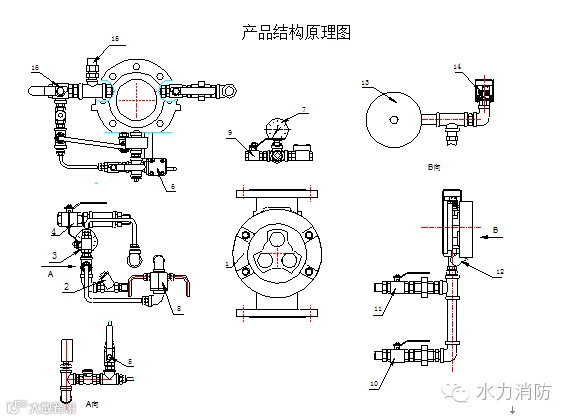

ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、分流阀、电磁阀、压力开关和水力警铃等部件组成，见如下示意图

工作原理

隔膜式雨淋阀，当隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

1、ZSFM型雨淋阀在不同的安装要求下主要有以下两种性能特点：

1）在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

2）在动喷水灭火管网上安装闭式喷头，平时管网充水，由隔膜将供水系统隔住，一旦发生火灾，喷头开启，雨淋阀隔膜打开，整个保护区的闭式喷头同时喷水扑灭火灾。

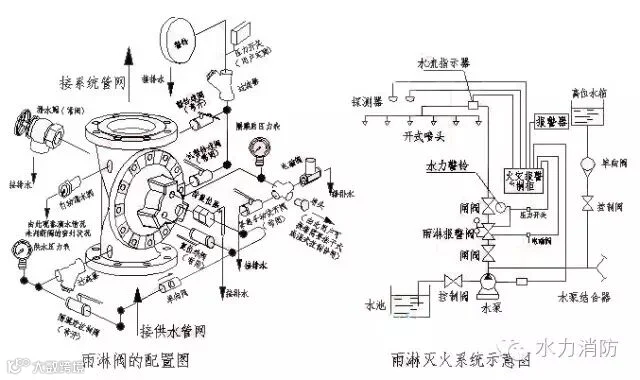

2、用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。

1）.湿式控制系统：

由ZSFM雨淋阀和闭式喷头组成，闭式喷头管路有水，供水系统被隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域，不能大面积喷水。

2）.干式控制系统：

由ZSFM雨淋阀和开式喷头以及分散在保护区的火警探测器，干式控制驱动部件是气动阀，一端与探测系统管路相连，一端与ZSFM雨淋阀的隔膜控制腔连接，平时管网的气体由气体压力维护装置进行自动维持在一定的气压，管网中无水，气压保持隔膜的密封，当探测系统发现火警时，管网气压下降，气体维护无法稳住气压，隔膜控制腔压力下降，隔膜无法密封，开始供水，开式喷头开始喷水控火和灭火。

3）.电控系统：

由ZSFM型雨淋阀，开式喷头和火警电子探测器组成，当电控箱（柜）接收来自电子探测器发出的火警信号，经过联动，向安装在ZSFM雨淋阀的电磁阀发出指令，释放隔膜控制腔压力，隔膜自动开启供水，开式喷头开始喷水灭火。根据保护区域，保护物资的需要，你可以设计出在火警发生后要整个区域全部喷水进行控火，保护和灭火的开式喷头管网，和火警区域局部喷水的闭式喷头管网，也可以根据环境温度设计成干式和湿式的控制系统，ZSFM雨淋报警阀均能为你设计服务。

装置安装

a. 安装前，管路应进行过冲洗和压力试验；

b. 在搬运起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；

c. 本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。安装位置应考虑维修、保养和操作的足够空间；

d. 本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；

e. 电磁阀应通过控制模块接到电控柜上，电压DC24V；

f. 水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。

g. 本阀两端宜各安装带有信号同口径的消防蝶阀，便于控制和维修，本公司可以为你配套合格的手轮传动和蜗轮传动的ZSXF·D型消防用信号蝶阀。

装置调试

a. 安装完成后，首先将进水口蝶阀关闭，水力警铃的报警球阀（11）处于常开位置，复位球阀（5）紧急手动带锁球阀（9）测试警铃球阀（10）放水球阀（16）处于关闭状态，关闭出水口蝶阀，开启（5）、（9）、（16），这时，缓慢开启进水口蝶阀，对ZSFM雨淋阀进行充水，在排除空气后，关闭（5）、（9）等余水完全排完后，关闭（10），使ZSFM雨淋阀处于伺应状态。

b. 水力警铃测试：关闭（11）开启（10）水力警铃应当报警；关闭（10）排去警铃中的余水后，开启（11），本阀回到伺应状态。

c. 电磁阀测试：给常闭电磁阀（6）信号，电磁阀开启，隔膜应在15～30s内开启并继续保持开启状态，如电磁阀意外信号中断，隔膜仍然持续打开供水，此时，只要打开复位球阀（5），隔膜在30s自动复位，重新处于伺应状态。

d. 泄漏测试ZSFM雨淋阀少量泄漏由滴水阀（15）完成，如长期滴水，说明隔膜密封性能不好，应进行修复。

装置操作

a. 电控：各类探测系统发现火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开供水。

b. 自控：分散在管网上闭式喷头受火灾加温爆破喷水或泄压，隔膜控制腔压力下降，隔膜自动打开供。

c. 手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动带锁球阀（9），控制腔泄压，隔膜打开供水。

d. 报警：隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出电信号，通过电控柜启动消防水泵继续供水，或启动声光报警器。

e. 复位：关闭电磁阀（6）和手动紧急带锁球阀（9），关闭放水球阀（16）和其它管路阀门，由于控制腔压力逐步上升，此时打开复位球阀（5），隔膜很快能复位密封，重新回到伺状态。

维修和保养

本阀应按规定每月巡检一次，模拟操作一次，检查各部件性能是否可靠，并应在关闭进出口两端蝶阀后，清洗管路和过滤器上的水垢杂物，检查隔膜有否老化和破损，清洗水力警铃、防复位器各流量孔堵塞物，并记录在案备查。

注意事项

1)ZSFM型雨淋阀在订货时，垂直安装毋需说明，如需水平安装时应在合同中注明；

2)ZSFM型雨淋阀出厂时，用木箱包装，并配有电磁阀、压力表、水力警铃、压力开关，不必再行订货，并附使用说明书、装箱单和合格证，进出口端所需用的ZSXF·D消防信号蝶阀应另外订货配套；

3）手动开启控制阀门应设置警示标志，防止人为操作；

4）产品运输过程中，应防雨减震，装卸时防止撞击；
